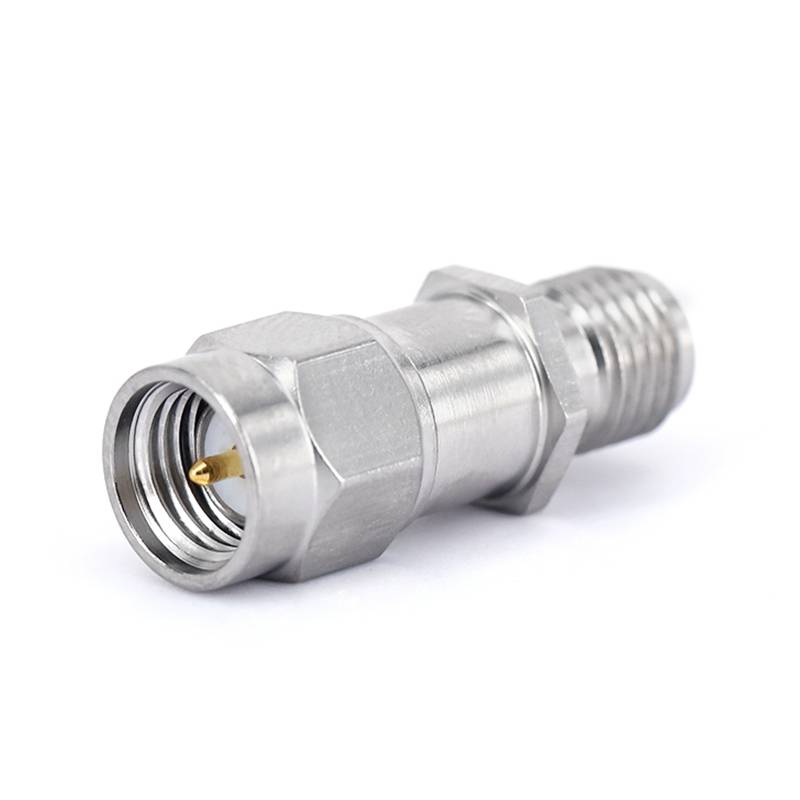

Blocuri DC interioare

The core function of DC Block is to prevent direct current (DC) signals from passing through while allowing alternating current (AC) signals, especially radio frequency (RF) signals, to pass through smoothly. This characteristic is of great importance in many circuits as it can prevent DC signals from having unwanted effects on subsequent circuits. For example, it protects sensitive RF components from the damage caused prin curent direct și evită interferența prejudecății DC cu transmiterea normală a semnalelor RF .

Pentru unele scenarii de aplicare care necesită conectarea la cabluri coaxiale, vor fi utilizate blocuri de curent continuu RF cu ambalaje coaxiale . Acest formular de ambalare are performanțe RF excelente și capacități anti-interferență, asigurând transmiterea eficientă a semnalelor RF între cablul coaxial și circuitul intern {. și un bloc de coaxial pentru ambalajul coaxial pentru a avea de obicei un conductor central și un conductor de coaxial pentru ambalajul coaxial pentru un conductor central și un conductor de coaxial pentru ambalajul coaxial pentru un conductor centrat connecting to the outer shielding layer of the coaxial cable. The internal circuit is connected to the pins through a special RF connection structure to meet the performance requirements of low loss and high isolation. Generally, the coaxial interfaces of DC BLOCKs include various types of RF interfaces such as SMA, 2.92mm, and 1 . 85mm. Conductorul exterior este pasivat cu oțel inoxidabil, iar materialul conductorului este placat cu alamă cu aur.

În comunicarea fără fir: în transceiver -urile wireless, este utilizat pentru a separa componentele DC și AC ale semnalelor de frecvență radio (RF) . evită prejudecata DC să afecteze procesarea semnalelor RF prin circuite ulterioare, asigurând transmisia normală și amplificarea semnalelor RF .

Sku	Seria de conector	Frecvenţă	Vswr	Pierderea de inserție
Fr 5- gdcb -18 g-smas -50	Feminin sma	10MHz ~ 18GHz	1.35	0,7db
Tensiune, DC Max (volți)	Putere, intrare maximă (watts)	Tip de bloc	Material corporal	Placare corporală
+50	2	Bloc interior	Oţel inoxidabil	Passivat

Sku	Seria de conector	Frecvenţă	Vswr	Pierderea de inserție

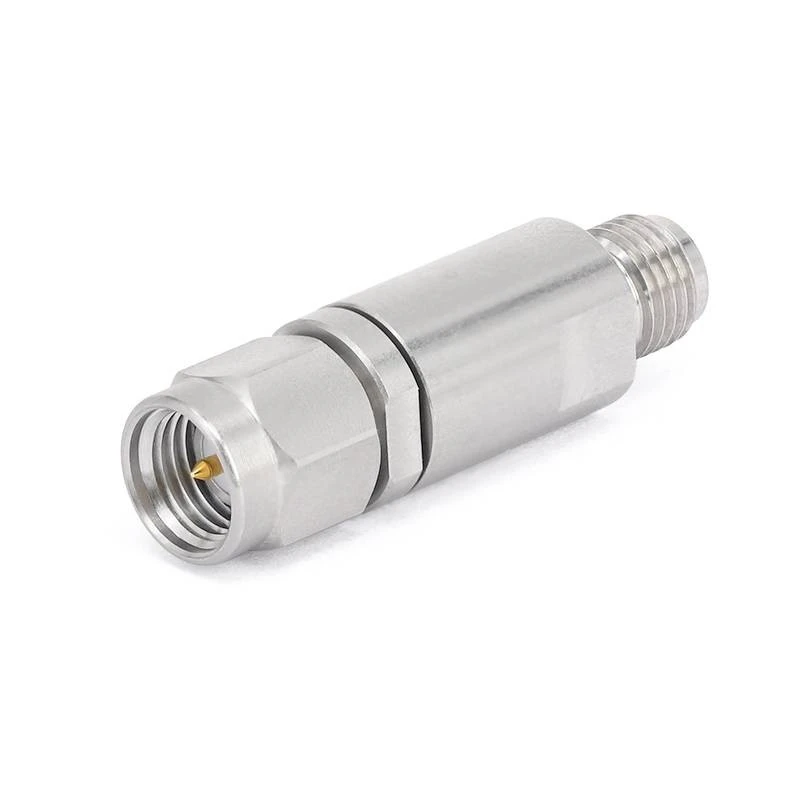

Fr 5- gdcb -27 g-sma-jk	Feminin sma	30MHz ~ 27GHz	1.25	0,8dB
Tensiune, DC Max (volți)	Putere, intrare maximă (watts)	Tip de bloc	Material corporal	Placare corporală
+50	2	Bloc interior	Oţel inoxidabil	Passivat

Sku	Seria de conector	Frecvenţă	Vswr	Pierderea de inserție

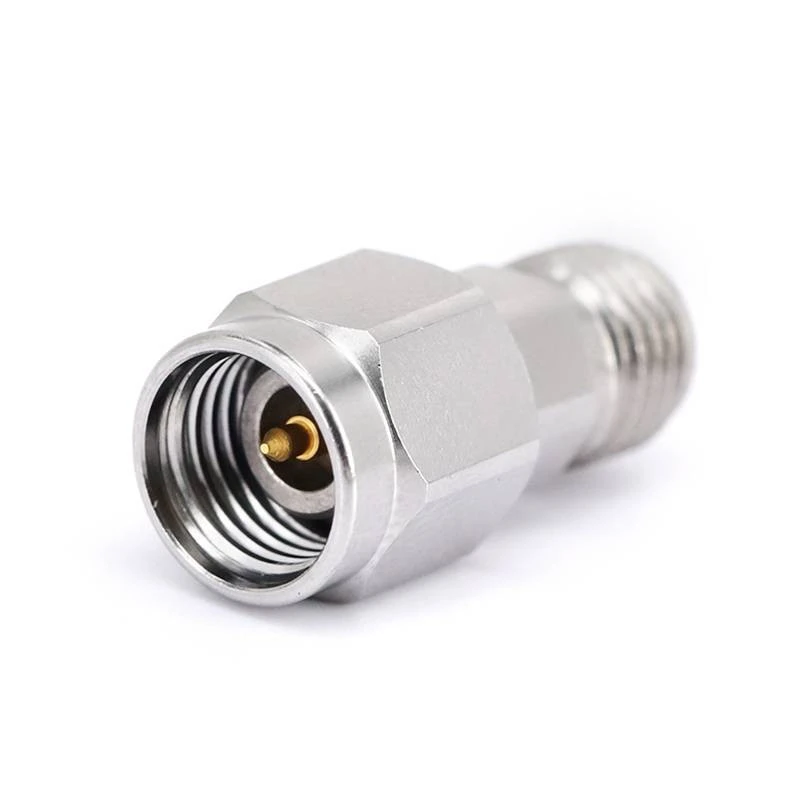

Fr 5- gdcb -40 g -292 e	2,92 mm femeie	10MHz ~ 40GHz	1.30	0,5dB
Tensiune, DC Max (volți)	Putere, intrare maximă (watts)	Tip de bloc	Material corporal	Placare corporală
+60	2	Bloc interior	Oţel inoxidabil	Passivat

Sku	Seria de conector	Frecvenţă	Vswr	Pierderea de inserție

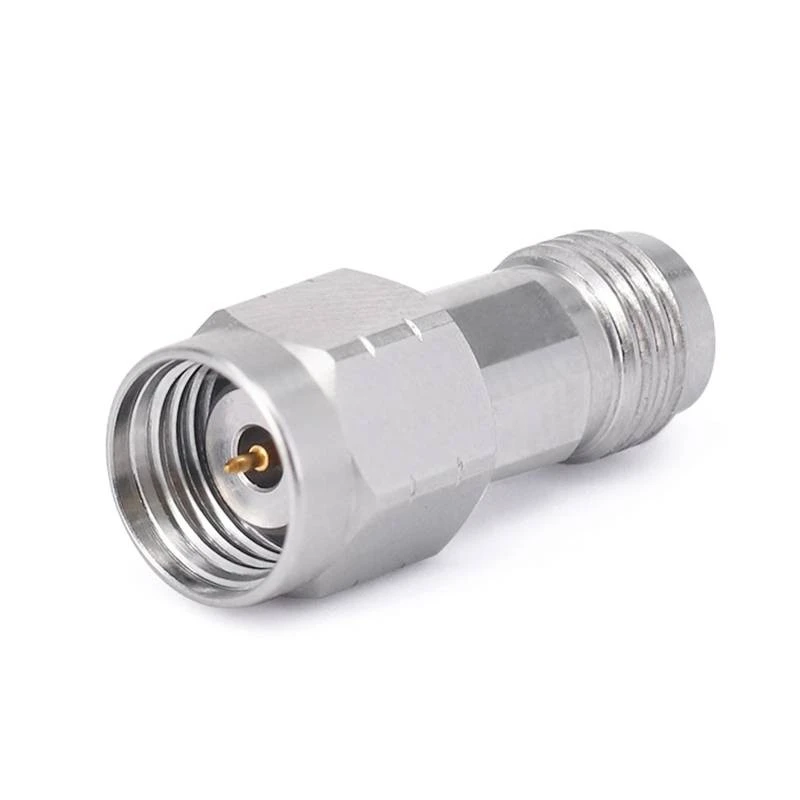

Fr 5- gdcb -67 g -185 e	Femeie de 1,85 mm	10MHz ~ 67GHz	1.50	0,9db
Tensiune, DC Max (volți)	Putere, intrare maximă (watts)	Tip de bloc	Material corporal	Placare corporală
+60	2	Bloc interior	Oţel inoxidabil	Passivat
