Care este diferența dintre antenele Yagi și antenele log-periodice?

Antenele Yagi (antenele yagi-uda) și antenele log-periodice sunt ambele antene direcționale, de foc final, dar diferă semnificativ în ceea ce privește proiectarea, performanța și aplicațiile datorită principiilor lor de operare distincte . de mai jos este o comparație detaliată pe dimensiunile cheie:



1. Proiectare structurală

Antene Yagi

Constă dintr -unelement condus(radiatorul activ conectat la linia de alimentare), unulreflector(mai lung decât elementul condus) și multipleregizori(mai scurt decât elementul condus) .

Elementele sunt aranjate într -o linie dreaptă, cu reflectorul din spatele elementului condus și directorii din față .

Au de obicei un număr mic de elemente (e . g ., 1 reflector + 1 element condus + 3 - 10 directori), făcând structura compactă .

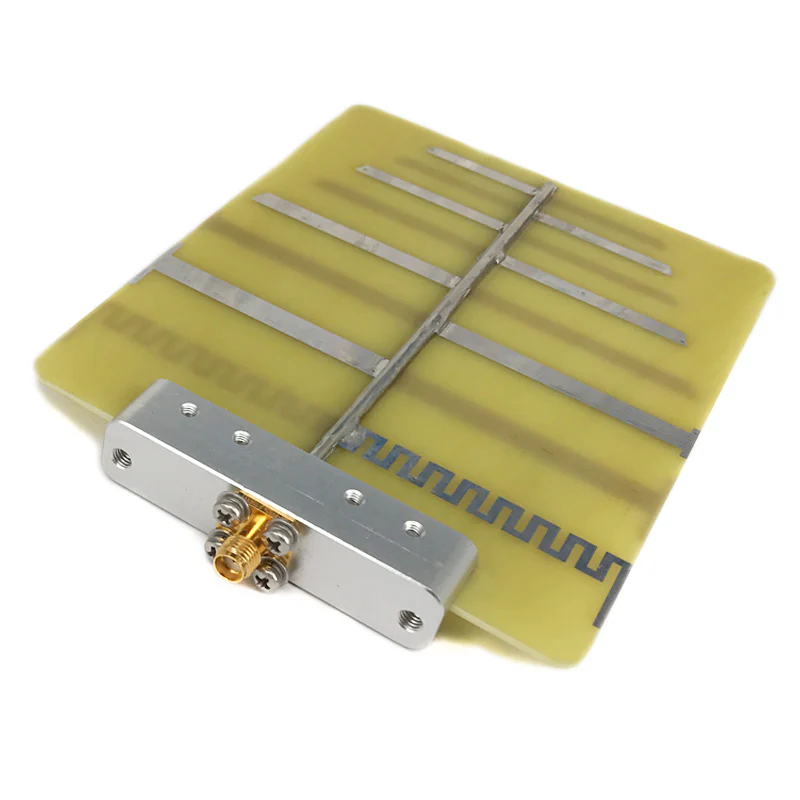

Antene log-periodice

Compus dintr -o serie deelemente asemănătoare dipolului(振子) cu lungimi în creștere treptată, aranjate de -a lungul unui boom central sau al liniei de alimentare .

Lungimea elementului și distanța urmează unRelația log-periodică: Raportul dintre lungimile și distanțele elementelor consecutive este constant (e . g ., τ=ln ln +1=dn dn +1, unde τ<1).

Necesită mai multe elemente (adesea 10 - 30+) pentru a obține lățimea de bandă largă, rezultând o structură mai lungă, mai complexă .



2. Principiul de funcționare

Antene Yagi

Design rezonant: Fiecare element (reflector, element condus, directori) este reglat la o frecvență specifică (rezonantă la lungimea de undă țintă) . Reflectorul și directorii interacționează cu elementul condus pentru a focaliza radiațiile într -o direcție (spre directori) .

Radiația este îmbunătățită prin interferențe constructive în direcția înainte (către directori) și interferența distructivă în direcția inversă (blocată de reflector) .

Antene log-periodice

Design non-rezonant: Niciun element unic nu este reglat la o frecvență specifică . în schimb, la orice frecvență dată, doar un subset de elemente (cele a căror lungime este ~ λ/2 pentru acea frecvență) contribuie activ la radiații .

Raportul log-periodic τ asigură că performanța antenei se repetă periodic pe o scară de frecvență logaritmică, permițând o funcționare constantă pe o bandă largă .



3. lățime de bandă

Acesta estecea mai critică diferență:

Antene Yagi: Lățimea de bandă îngustă (de obicei 10-20% din frecvența centrală) . performanța se degradează rapid în afara acestui interval, deoarece elementele rezonante sunt optimizate doar pentru o lungime de undă specifică .

Antene log-periodice: Ultra-wide bandwidth (often covering multiple octaves, e.g., 1:10 or wider frequency ratios). They maintain stable performance across their entire band due to the log-periodic element arrangement, which adapts to different wavelengths.



4. câștig

Antene Yagi: Câștig mare în lățimea lor de bandă îngustă (de obicei 5-15 dBi) . câștiguri crește cu numărul de directori (mai mulți directori=câștig mai mare, dar lățimea de bandă mai restrânsă) .

Antene log-periodice: Câștig moderat, dar stabil pe banda lor largă (de obicei 3-10 dBi) . câștig variază puțin cu frecvența, ceea ce le face fiabile pentru aplicațiile cu mai multe benzi .}



5. direcționalitatea

Ambele suntAntene direcționale (finale de foc), radiarea cea mai mare parte a energiei într -o direcție primară:

Antene Yagi: Directivitate foarte ascuțită cu un lob principal restrâns (lățime de fascicul scăzut) și lobi laterali joși, ceea ce le face extrem de concentrate .

Antene log-periodice: Directivitate moderată cu un lob principal ușor mai larg decât Yagis, dar această lățime de fascicul rămâne stabilă în intervalul lor larg de frecvență .



Aplicații 6.

Distincția cheie în lățimea de bandă le conduce cazurile de utilizare:

Antene Yagi: Ideal pentruaplicații cu bandă îngustă, cu frecvență fixăÎn cazul în care sunt prioritizate un câștig ridicat și direcționalitate ascuțită, cum ar fi:

TV/Radio Broadcasting Recepție (e . g ., uhf/vhf TV antene) .

Comunicare punct-la-punct (e . g ., link-uri cu microunde pentru internet rural) .

Radio amator (benzi HF/VHF) și Sisteme radar .

Antene log-periodice: Preferat pentruAplicații cu bandă largănecesitând acoperire pe mai multe frecvențe, cum ar fi:

Sisteme de comunicare (militare, servicii de urgență) care trebuie să funcționeze pe frecvențe diferite .

EMC (compatibilitate electromagnetică) testare (pentru a detecta interferența pe benzi largi) .

ShortWave to Microwave Receiver/Transmiters (e . g ., analize de spectru, radio astronomie) .



Tabelul rezumat

Caracteristică	Antena Yagi	Antenă log-periodică
Structura	Element condus + 1 reflector + puțini directori	Seria de dipoli scalați (raport log-periodic)
Lățime de bandă	Îngust (10-20% din frecvența centrală)	Lat (mai multe octave, e . g ., 1:10)
Câştig	Ridicat (5-15 dBI), dar dependent de frecvență	Moderat (3-10 DBI) și stabil pe bandă
Directivitate	Ascuțit (lob principal îngust, lobi laterali))	Moderat (lob principal mai larg, stabil peste bandă)
Principiul de funcționare	Rezonant (reglat la lungimea de undă specifică)	Non-rezonant (se adaptează la diferite lungimi de undă)
Aplicații tipice	TV cu frecvență fixă, link-uri punct-la-punct	Comunicare cu bandă largă, testare EMC



Pe scurt, Yagis Excel în scenarii cu bandă îngustă, cu câștig mare, în timp ce antenele log-periodice sunt indispensabile pentru flexibilitatea în bandă largă .
