Pot fi utilizate încărcăturile RF în rețelele de potrivire a impedanței RF?

În domeniul ingineriei de radiofrecvență (RF), potrivirea impedanței este un concept critic care asigură transferul maxim de putere între o sursă și o sarcină. Sarcinile RF, pe de altă parte, sunt componente concepute pentru a absorbi energia RF fără a o reflecta înapoi. O întrebare frecventă care apare este dacă sarcinile RF pot fi utilizate în rețelele de potrivire a impedanței RF. În această postare pe blog, vom explora acest subiect în profunzime, bazându-ne pe experiența noastră ca furnizor de încărcături RF.

Înțelegerea rețelelor de potrivire a impedanței RF

Înainte de a explora utilizarea sarcinilor RF în rețelele de potrivire a impedanței, este esențial să înțelegem ce sunt rețelele de potrivire a impedanței și de ce sunt importante. Într-un sistem RF, sursa și sarcina au adesea valori diferite de impedanță. Când există o nepotrivire între impedanța sursei și impedanța de sarcină, o parte din puterea RF este reflectată înapoi la sursă. Această reflecție poate cauza o varietate de probleme, inclusiv eficiența redusă a transferului de putere, distorsiunea semnalului și potențialele deteriorări ale echipamentului sursă.

Rețelele de potrivire a impedanței sunt circuite concepute pentru a transforma impedanța sarcinii pentru a se potrivi cu impedanța sursei. Aceste rețele constau de obicei din componente pasive, cum ar fi inductori, condensatori și rezistențe. Selectând cu atenție valorile acestor componente, inginerii pot crea o rețea care prezintă o impedanță la sursă egală cu impedanța sa caracteristică, maximizând astfel transferul de putere.

Rolul încărcărilor RF

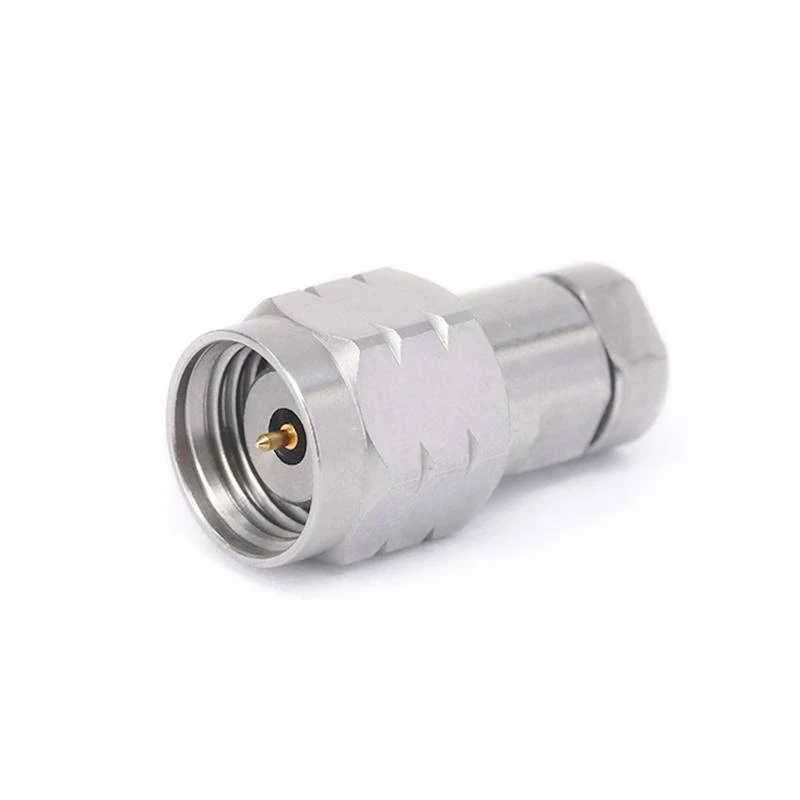

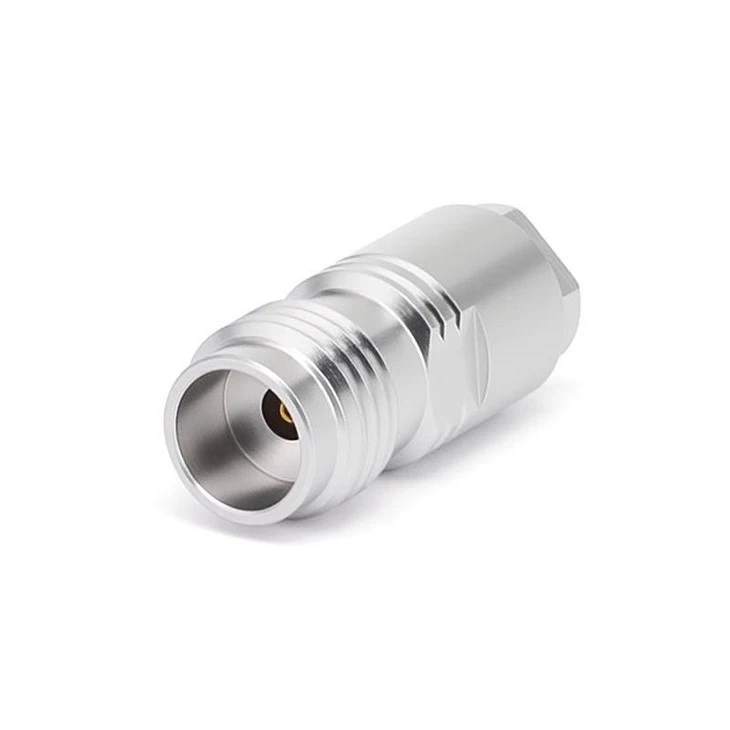

Sarcinile RF sunt componente pasive care sunt proiectate pentru a absorbi energia RF. Ele sunt utilizate în mod obișnuit în aplicații de testare și măsurare, unde oferă o terminație de impedanță cunoscută pentru semnalele RF. Încărcările RF sunt disponibile într-o varietate de tipuri și configurații, fiecare proiectată pentru a satisface cerințe specifice. De exemplu,Încărcări RF G3POsunt concepute pentru aplicații de înaltă frecvență, în timp ceSarcini RF de 1,85 mmsunt potrivite pentru aplicații de ultra-înaltă frecvență.Încărcări RF GPOoferă o combinație de performanță ridicată și dimensiuni compacte, făcându-le ideale pentru o gamă largă de aplicații.

Funcția principală a unei sarcini RF este de a oferi o terminație nereflectorivă pentru un semnal RF. Acest lucru se realizează prin proiectarea sarcinii pentru a avea o impedanță egală cu impedanța caracteristică a liniei de transmisie. Când impedanța de sarcină se potrivește cu impedanța liniei de transmisie, toată energia RF este absorbită de sarcină și nu există nicio reflexie înapoi la sursă.

Pot fi utilizate încărcăturile RF în rețelele de potrivire a impedanței RF?

Răspunsul scurt este da, încărcările RF pot fi utilizate în rețelele de potrivire a impedanței RF. Cu toate acestea, modul în care sunt utilizate depinde de cerințele specifice ale aplicației. În unele cazuri, o sarcină RF poate fi utilizată ca parte a unei rețele mai complexe de potrivire a impedanței. De exemplu, o sarcină rezistivă RF poate fi combinată cu inductori și condensatori pentru a crea o rețea de potrivire care transformă impedanța sarcinii pentru a se potrivi cu impedanța sursei.

În alte cazuri, o sarcină RF poate fi utilizată ca terminație pentru o linie de transmisie care face parte dintr-o rețea de potrivire a impedanței. De exemplu, într-o configurare de testare, o sarcină RF poate fi utilizată pentru a termina o linie de transmisie care este conectată la un dispozitiv în încercare (DUT). Folosind o sarcină RF cu impedanța corectă, inginerii se pot asigura că DUT-ul este prezentat cu o sarcină potrivită, ceea ce este esențial pentru testarea precisă.

Avantajele utilizării încărcărilor RF în rețelele de potrivire a impedanței

Există mai multe avantaje în utilizarea sarcinilor RF în rețelele de potrivire a impedanței. Unul dintre principalele avantaje este că încărcările RF oferă o impedanță cunoscută și stabilă. Acest lucru este important deoarece rețelele de potrivire a impedanței se bazează pe valori precise ale impedanței pentru a funcționa corect. Folosind o sarcină RF cu o impedanță cunoscută, inginerii se pot asigura că rețeaua de potrivire este proiectată și implementată corect.

Un alt avantaj al utilizării sarcinilor RF în rețelele de potrivire a impedanței este că pot ajuta la reducerea reflexiilor. După cum am menționat mai devreme, reflexiile pot cauza o varietate de probleme într-un sistem RF, inclusiv eficiența redusă a transferului de putere și distorsiunea semnalului. Folosind o sarcină RF pentru a termina o linie de transmisie sau ca parte a unei rețele de potrivire, inginerii pot minimiza reflexiile și pot îmbunătăți performanța generală a sistemului.

Considerații la utilizarea încărcărilor RF în rețele de potrivire a impedanței

Deși există multe avantaje în utilizarea încărcărilor RF în rețelele de potrivire a impedanței, există și câteva considerații de care inginerii trebuie să țină cont. Unul dintre principalele considerente este capacitatea de manipulare a puterii a sarcinii RF. În unele aplicații, sarcina RF poate avea nevoie să gestioneze o cantitate semnificativă de putere. Dacă capacitatea de manipulare a puterii a încărcăturii este depășită, aceasta poate cauza supraîncălzirea încărcăturii și potențial defectare.

O altă considerație este domeniul de frecvență al sarcinii RF. Diferite sarcini RF sunt proiectate pentru a funcționa pe diferite game de frecvență. Când selectați o sarcină RF pentru utilizare într-o rețea de potrivire a impedanței, este important să alegeți o sarcină care este potrivită pentru gama de frecvență a aplicației.

Concluzie

În concluzie, sarcinile RF pot fi utilizate în rețelele de potrivire a impedanței RF și oferă mai multe avantaje, inclusiv asigurarea unei impedanțe cunoscute și stabile și reducerea reflexiilor. Cu toate acestea, inginerii trebuie să ia în considerare cu atenție capacitatea de manipulare a puterii și gama de frecvență a sarcinii RF atunci când o folosesc într-o rețea potrivită.

În calitate de furnizor de încărcări RF, oferim o gamă largă de sarcini RF de înaltă calitate, care sunt potrivite pentru utilizarea în rețelele de potrivire a impedanței. NoastreÎncărcări RF G3PO,Sarcini RF de 1,85 mm, șiÎncărcări RF GPOsunt concepute pentru a răspunde nevoilor unei varietăți de aplicații, iar echipa noastră de experți este disponibilă pentru a oferi suport tehnic și asistență.

Dacă sunteți interesat să aflați mai multe despre încărcările noastre RF sau să discutați despre modul în care acestea pot fi utilizate în rețeaua dvs. de potrivire a impedanței, vă încurajăm să ne contactați. Echipa noastră de vânzări este pregătită să vă ajute cu nevoile dvs. de achiziții și să vă ajute să găsiți încărcările RF potrivite pentru aplicația dvs.

Referințe

• Pozar, DM (2011). Inginerie cu microunde (ed. a IV-a). Wiley.
• Collin, RE (2001). Fundamente pentru ingineria cu microunde (ed. a 2-a). Wiley.
• Gonzalez, G. (1997). Amplificatoare cu tranzistori cu microunde: analiză și proiectare (ed. a II-a). Prentice Hall.
