Care este rezistența de contact a conectorilor coaxiali?

Rezistența de contact este un parametru critic atunci când vine vorba de conectorii coaxiali. În calitate de furnizor principal de conectori coaxiali, înțelegem importanța acestui concept și implicațiile sale pentru performanța sistemelor electronice. În acest blog, vom aprofunda ce este rezistența la contact, de ce este importantă și cum afectează funcționalitatea conectorilor coaxiali.

Înțelegerea rezistenței de contact

Rezistența de contact se referă la rezistența întâlnită la interfața dintre doi conductori atunci când sunt în contact unul cu celălalt. În contextul conectorilor coaxiali, este rezistența care apare în punctele în care conectorul intră în contact cu cablul sau cu alte componente de împerechere. Această rezistență nu este o valoare fixă ​​și poate fi influențată de mai mulți factori, inclusiv proprietățile materialelor conductoarelor, finisarea suprafeței, forța de contact și prezența contaminanților.

Principiul de bază din spatele rezistenței de contact poate fi explicat prin faptul că atunci când doi conductori intră în contact, aria reală de contact este mult mai mică decât aria aparentă. Acest lucru se datorează neregularităților microscopice de pe suprafețele conductorilor. Ca urmare, curentul trebuie să curgă prin aceste mici puncte de contact, ceea ce crește rezistența. Formula pentru rezistența de contact se bazează pe constrângerea căii curentului și rezistivitatea materialelor implicate.

Factori care afectează rezistența de contact

Proprietățile materialelor

Alegerea materialelor pentru conectorul coaxial joacă un rol semnificativ în determinarea rezistenței de contact. Metalele cu conductivitate ridicată, cum ar fi cuprul și argintul, sunt utilizate în mod obișnuit deoarece oferă rezistență scăzută. De exemplu, cuprul are o rezistivitate relativ scăzută, ceea ce înseamnă că permite curentului să circule mai ușor. Cu toate acestea, suprafața acestor metale se poate oxida în timp, mai ales în prezența umidității și a oxigenului. Oxidarea poate crește rezistența de contact deoarece stratul de oxid este mai puțin conductiv decât metalul de bază. Pentru a atenua această problemă, conectorii sunt adesea placați cu materiale precum aurul sau nichelul, care sunt mai rezistente la oxidare.

Finisaj de suprafață

Finisajul suprafeței conectorului afectează și rezistența la contact. O suprafață netedă și curată oferă o zonă de contact eficientă mai mare, ceea ce reduce rezistența. Pe de altă parte, suprafețele rugoase au mai puține puncte de contact, ceea ce duce la o rezistență mai mare. În plus, finisajul suprafeței poate influența aderența contaminanților. O suprafață bine finisată este mai puțin probabil să prindă murdărie, praf sau alte particule care pot crește rezistența la contact.

Forța de contact

Forța aplicată la interfața de contact este un alt factor crucial. Forța de contact adecvată asigură o bună conexiune electrică prin creșterea zonei efective de contact. Când forța de contact este prea mică, este posibil ca conductorii să nu fie în contact complet, rezultând o rezistență mai mare. În schimb, forța excesivă de contact poate deteriora conectorul sau cablul, ceea ce poate avea și un impact negativ asupra rezistenței de contact. Prin urmare, este esențial să proiectați conectori cu forța de contact adecvată pentru a menține o conexiune stabilă și cu rezistență scăzută.

Contaminanți

Contaminanții precum murdăria, uleiul și umiditatea pot crește semnificativ rezistența la contact. Aceste substanțe pot acționa ca izolatori, împiedicând curgerea lină a curentului între conductori. De exemplu, un strat subțire de ulei pe suprafața de contact poate crea o barieră care crește rezistența. Pentru a preveni contaminarea, conectorii trebuie depozitați și manipulați corespunzător, iar capacele de protecție pot fi folosite atunci când conectorii nu sunt utilizați.

Importanța rezistenței scăzute de contact în conectorii coaxiali

Integritatea semnalului

În aplicațiile de înaltă frecvență, rezistența de contact scăzută este esențială pentru menținerea integrității semnalului. Conectorii coaxiali sunt utilizați în mod obișnuit în aplicații precum telecomunicațiile, aerospațiale și testarea și măsurarea, unde transmisia precisă a semnalului este crucială. Rezistența mare de contact poate cauza atenuarea semnalului, distorsiunea și reflexia. Atenuarea semnalului se referă la pierderea puterii semnalului pe măsură ce trece prin conector. Distorsiunea poate schimba forma semnalului, ducând la erori în transmisia datelor. Reflexia are loc atunci când o parte a semnalului este returnată din cauza nepotrivirilor de impedanță cauzate de rezistența mare de contact.

Eficiență energetică

În aplicațiile de manipulare a puterii, este necesară rezistența de contact scăzută pentru a minimiza pierderea de putere. Când curentul trece printr-un conector cu rezistență mare, o parte din energia electrică este transformată în căldură. Acest lucru nu numai că irosește energie, dar poate cauza și supraîncălzirea conectorului, ceea ce poate deteriora conectorul și alte componente ale sistemului. Prin reducerea rezistenței de contact, putem îmbunătăți eficiența energetică a sistemului și prelungim durata de viață a componentelor.

Fiabilitatea sistemului

Rezistența scăzută de contact contribuie la fiabilitatea generală a sistemului. Conectorii cu rezistență de contact stabilă și scăzută sunt mai puțin susceptibili de a experimenta conexiuni intermitente sau defecțiuni. În aplicațiile critice, cum ar fi dispozitivele militare și medicale, fiabilitatea sistemului este de cea mai mare importanță. O defecțiune a unui singur conector poate duce la defecțiuni ale sistemului, care pot avea consecințe grave.

Măsurarea rezistenței de contact

Există mai multe metode de măsurare a rezistenței de contact a conectorilor coaxiali. O metodă comună este tehnica sondei în patru puncte. În această metodă, două sonde exterioare sunt utilizate pentru a aplica un curent cunoscut prin conector, în timp ce două sonde interioare sunt folosite pentru a măsura căderea de tensiune pe interfața de contact. Folosind legea lui Ohm (V = IR), rezistența de contact poate fi calculată. O altă metodă este tehnica sondei în două puncte, care este mai simplă, dar mai puțin precisă, deoarece include rezistența cablurilor de testare în măsurare.

Soluțiile noastre pentru conectori coaxiali

În calitate de furnizor de conectori coaxiali, oferim o gamă largă de produse concepute pentru a minimiza rezistența la contact. Conectorii noștri sunt fabricați din materiale de înaltă calitate, cu o conductivitate excelentă și sunt placați cu finisaje rezistente la coroziune pentru a asigura performanță pe termen lung. Acordăm o atenție deosebită finisării suprafeței conectorilor noștri, utilizând procese avansate de fabricație pentru a obține suprafețe netede și curate. Echipa noastră de ingineri proiectează cu atenție conectorii pentru a oferi forța de contact optimă, asigurând o conexiune fiabilă și cu rezistență scăzută.

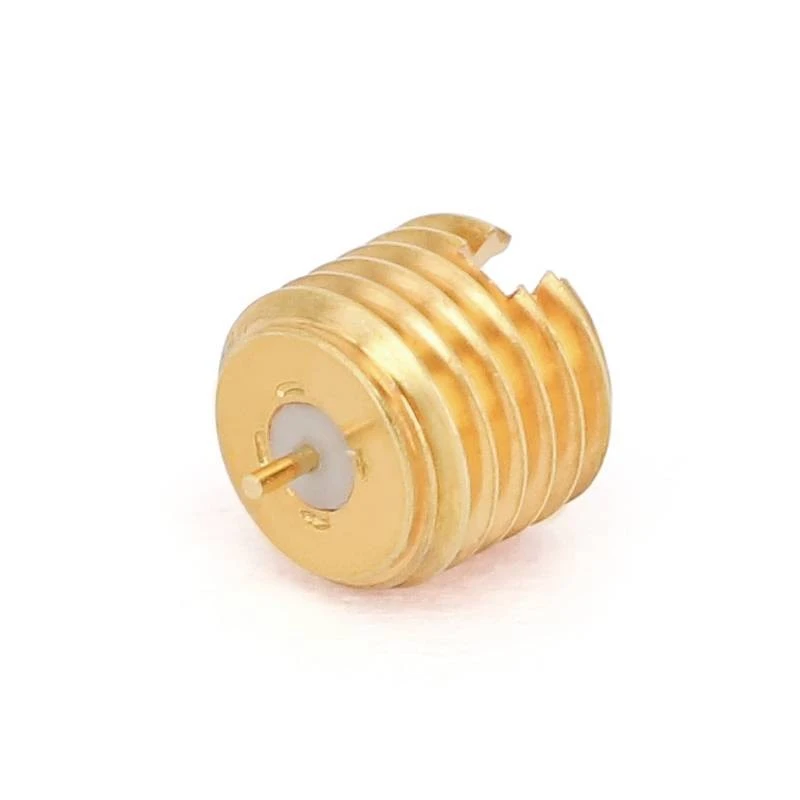

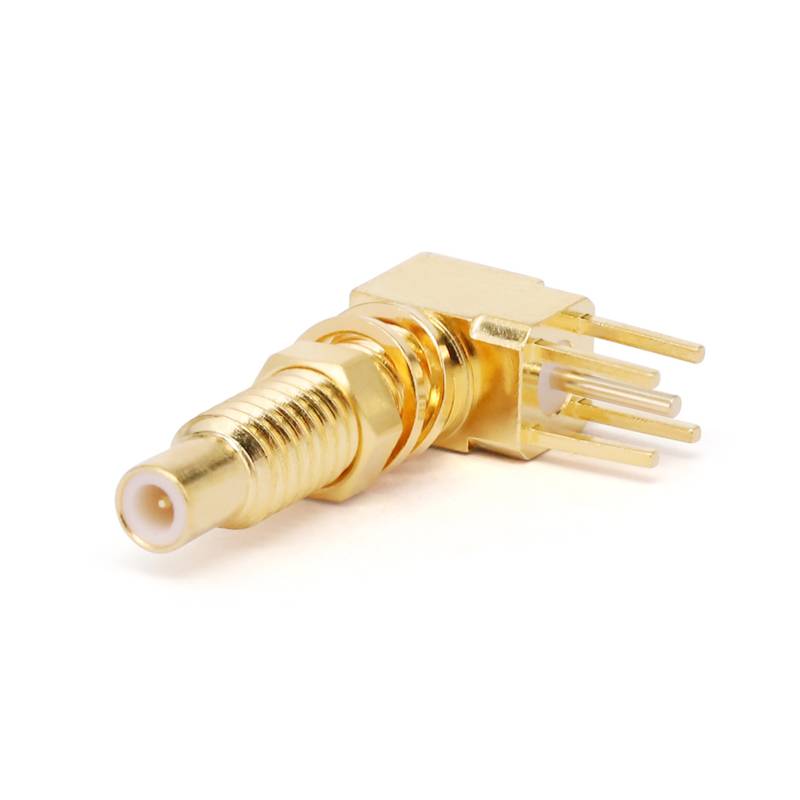

Oferim diferite tipuri de conectori coaxiali, inclusivConectori multi coaxiali,Conectori terminale, șiConectori PCB. Fiecare tip este adaptat pentru aplicații specifice, oferind cea mai bună performanță posibilă în ceea ce privește rezistența de contact și alți parametri electrici.

Concluzie

Rezistența de contact este un aspect vital al performanței conectorului coaxial. Înțelegerea factorilor care afectează rezistența de contact și modul de măsurare a acesteia este esențială pentru asigurarea bunei funcționări a sistemelor electronice. În calitate de furnizor, ne-am angajat să oferim conectori coaxiali de înaltă calitate, cu rezistență scăzută la contact. Fie că sunteți în căutarea unor conectori pentru transmisie de semnal de înaltă frecvență sau aplicații de manipulare a puterii, produsele noastre sunt concepute pentru a răspunde nevoilor dumneavoastră.

Dacă sunteți interesat de conectorii noștri coaxiali sau aveți întrebări despre rezistența la contact, vă invităm să ne contactați pentru o discuție detaliată. Echipa noastră de experți este pregătită să vă ajute în selectarea conectorilor potriviți pentru cerințele dumneavoastră specifice și să vă ofere cele mai bune soluții posibile.

Referințe

• „Manual de inginerie RF și microunde” de Inder Bahl, Prakash Bhartia și Amitabh Trivedi.
• „Conectori: tehnologie și aplicații” de EJ Rymaszewski.
• Lucrări tehnice despre proiectarea și performanța conectorului coaxial de la instituțiile de cercetare din industrie.
