Cum afectează încărcăturile RF eficiența sistemelor RF?

Hei acolo, colegi pasionați de RF! În calitate de furnizor de încărcături RF, am petrecut o mulțime de timp scufundându -se în modul în care aceste mici componente pot avea un impact imens asupra eficienței sistemelor RF. Deci, să săpăm și să explorăm acest subiect împreună.

În primul rând, care sunt încărcăturile RF? Ei bine, sunt practic dispozitive care absorb puterea RF. Gândiți -vă la ele ca la „scufundări” într -un circuit RF. Sunt utilizate în tot felul de aplicații, de la testare și măsurare până la încetarea semnalului. Dar cum afectează eficiența unui sistem RF?

Unul dintre modurile cheie ale încărcărilor RF are eficiența impactului este prin potrivirea impedanței lor. Într -o lume ideală, impedanța încărcăturii RF s -ar potrivi perfect cu impedanța sursei. Când se întâmplă acest lucru, are loc transferul maxim de putere. Asta înseamnă că sistemul RF poate funcționa la eficiența maximă, deoarece există o reflectare minimă a puterii înapoi la sursă.

Să zicem că aveți un amplificator RF care trimite un semnal. Dacă impedanța de încărcare nu se potrivește cu impedanța de ieșire a amplificatorului, o porțiune a puterii va fi reflectată înapoi. Această putere reflectată nu numai că reduce cantitatea de putere livrată efectiv la sarcină, dar poate provoca probleme precum supraîncălzirea în amplificator. Este ca și cum ai încerca să turnați apă printr -o țeavă prea îngustă - veți avea ceva flux și ineficiențe.

Un alt factor de luat în considerare este capacitatea de gestionare a puterii a încărcăturii RF. Dacă utilizați o sarcină care nu poate gestiona cantitatea de putere trimisă, se va încălzi. Și când se încălzește, performanța sa se poate degrada. Acest lucru poate duce la o scădere a eficienței generale a sistemului RF. De exemplu, dacă executați un emițător RF cu putere mare și aveți o sarcină care este evaluată pentru o putere mult mai mică, încărcarea ar putea începe să -și schimbe caracteristicile de impedanță pe măsură ce se încălzește. Această schimbare de impedanță poate provoca mai multă reflecție a puterii și o funcționare mai puțin eficientă.

Răspunsul la frecvență al încărcărilor RF este, de asemenea, crucial. Sistemele RF funcționează adesea pe o gamă largă de frecvențe. O sarcină RF bună ar trebui să aibă un răspuns de frecvență plană în intervalul de frecvență de funcționare a sistemului. Dacă răspunsul încărcăturii este inegal, acesta poate provoca absorbția diferită a frecvențelor diferite. Acest lucru poate duce la distorsiunea semnalului și la eficiența redusă. De exemplu, într -un sistem de comunicare wireless, dacă încărcarea RF nu gestionează toate frecvențele din banda de comunicare la fel de bine, unele părți ale semnalului ar putea fi pierdute sau distorsionate, ceea ce duce la o transmisie mai puțin eficientă.

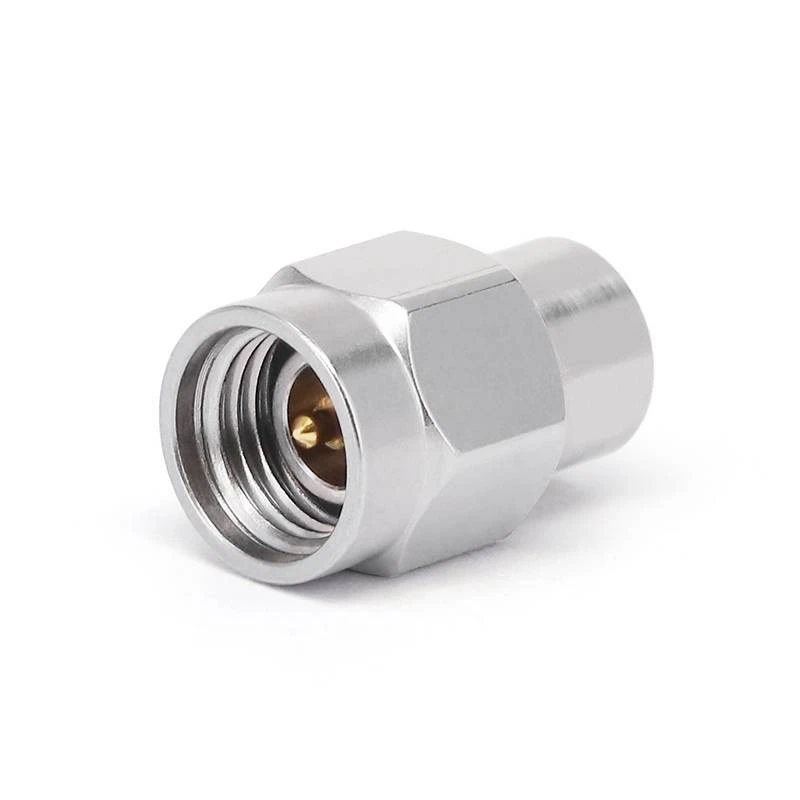

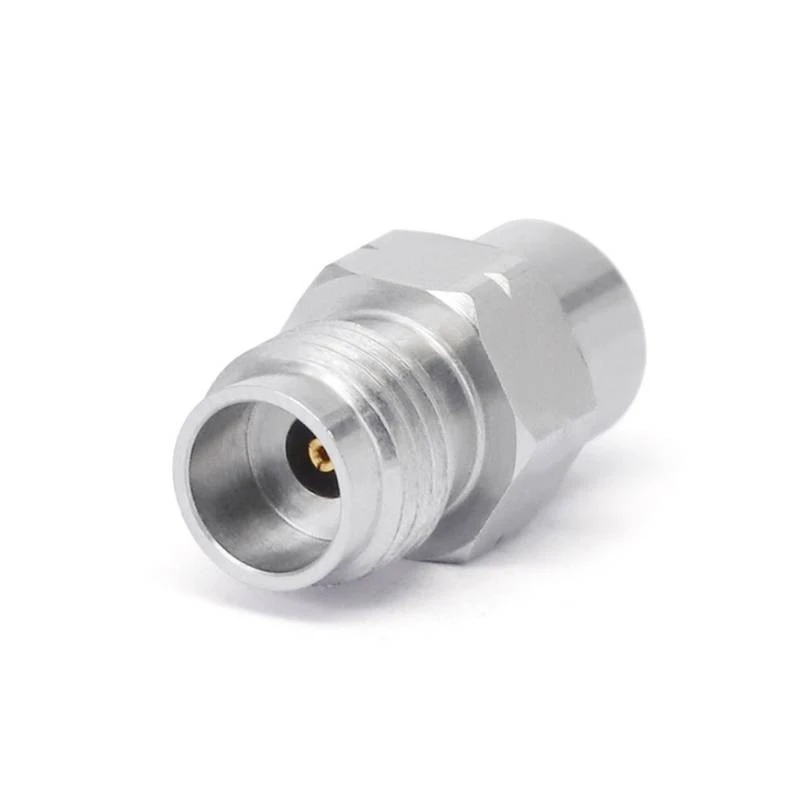

Acum, să vorbim despre diferitele tipuri de încărcături RF și despre modul în care acestea pot afecta eficiența. Un tip comun esteÎncărcări de conector. Acestea sunt concepute pentru a fi conectate cu ușurință la alte componente RF. Sunt excelente pentru aplicațiile în care aveți nevoie de o încărcare rapidă și fiabilă. Încărcările de conector pot avea un impact mare asupra eficienței, mai ales dacă sunt bine concepute. O încărcare a conectorului de înaltă calitate va avea o potrivire excelentă a impedanței și pierderi scăzute de inserție. Pierderea de inserție este cantitatea de putere pierdută atunci când sarcina este introdusă în circuitul RF. Cu cât este mai mică pierderea de inserție, cu atât sistemul va fi mai eficient.

Există, de asemenea, încărcări RF fixe și variabile. Sarcinile fixe au o valoare de impedanță setată, în timp ce sarcinile variabile vă permit să reglați impedanța. Sarcinile variabile pot fi foarte utile în situațiile în care trebuie să bine - să ajustați sistemul RF pentru o eficiență maximă. De exemplu, în faza de testare a unui produs RF, poate doriți să variați impedanța de încărcare pentru a vedea cum funcționează sistemul în diferite condiții. Găsind impedanța optimă de încărcare, puteți îmbunătăți eficiența generală a sistemului.

Pe lângă aspectele tehnice, calitatea producției de sarcini RF joacă, de asemenea, un rol în eficiență. O încărcătură RF bine făcută va fi mai stabilă și mai fiabilă. Va avea materiale și construcții mai bune, ceea ce înseamnă că este mai puțin probabil să experimentați probleme precum impedanța derivă în timp. Sarcinile mai ieftine, scăzute - de calitate ar putea părea o afacere bună la început, dar pot ajunge să vă coste mai mult pe termen lung din cauza eficienței reduse și a eșecurilor potențiale ale sistemului.

Deci, cum vă puteți asigura că sistemul dvs. RF este cât mai eficient atunci când utilizați încărcări RF? În primul rând, faceți -vă cercetarea. Asigurați -vă că înțelegeți cerințele sistemului dvs. RF, inclusiv nivelurile de putere, intervalul de frecvență și caracteristicile de impedanță. Apoi, alegeți tipul potrivit de încărcare RF. Căutați încărcături care sunt concepute special pentru aplicația dvs.

Când vine vorba de instalare, urmați cu atenție instrucțiunile producătorului. Instalarea necorespunzătoare poate duce la probleme precum contactul electric slab, ceea ce poate crește pierderea de inserție și poate reduce eficiența. De asemenea, monitorizați în mod regulat performanța încărcăturii RF. Verificați semne de supraîncălzire, modificări de impedanță sau alte probleme. Dacă observați probleme, abordați -le rapid pentru a preveni degradarea ulterioară a eficienței sistemului.

În calitate de furnizor de încărcături RF, sunt întotdeauna aici pentru a vă ajuta să faceți alegerile corecte. Indiferent dacă sunteți un hobbyist RF la scară mică sau un utilizator industrial la scară largă, vă pot oferi sarcini RF de înaltă calitate, care sunt concepute pentru a maximiza eficiența sistemelor dvs. RF. Dacă sunteți interesat să aflați mai multe despre produsele noastre sau aveți întrebări despre modul în care încărcările RF vă pot afecta sistemul, nu ezitați să ajungeți. Putem avea o discuție detaliată despre nevoile dvs. specifice și să găsim cele mai bune soluții pentru dvs.

În concluzie, încărcăturile RF au un impact semnificativ asupra eficienței sistemelor RF. De la potrivirea impedanței și manipularea puterii până la răspunsul la frecvență și calitatea producției, fiecare aspect al unei încărcături RF poate afecta cât de bine funcționează un sistem RF. Alegând încărcăturile RF potrivite și având grijă corespunzătoare de acestea, vă puteți asigura că sistemul dvs. RF rulează cu eficiența maximă. Așadar, dacă sunteți pe piață pentru încărcături RF, dați -ne un strigăt. Suntem gata să vă ajutăm să vă duceți sistemul RF la nivelul următor.
