Cum se compară încărcările RF cu condensatoarele din aplicațiile RF?

În domeniul dinamic al aplicațiilor de radiofrecvență (RF), alegerea între sarcinile RF și condensatoare este o decizie critică care poate avea un impact semnificativ asupra performanței și eficienței sistemelor electronice. În calitate de furnizor de încredere de încărcături RF, am fost martor direct la diversele cerințe și provocări cu care se confruntă inginerii și designerii din acest domeniu. În această postare pe blog, voi aprofunda în complexitatea sarcinilor și condensatoarelor RF, comparând caracteristicile, aplicațiile și performanța acestora pentru a vă ajuta să luați decizii informate pentru proiectele dvs. RF.

Înțelegerea sarcinilor RF și a condensatorilor

Înainte de a începe comparația, să stabilim mai întâi o înțelegere clară a sarcinilor RF și a condensatorilor.

Sarcini RF

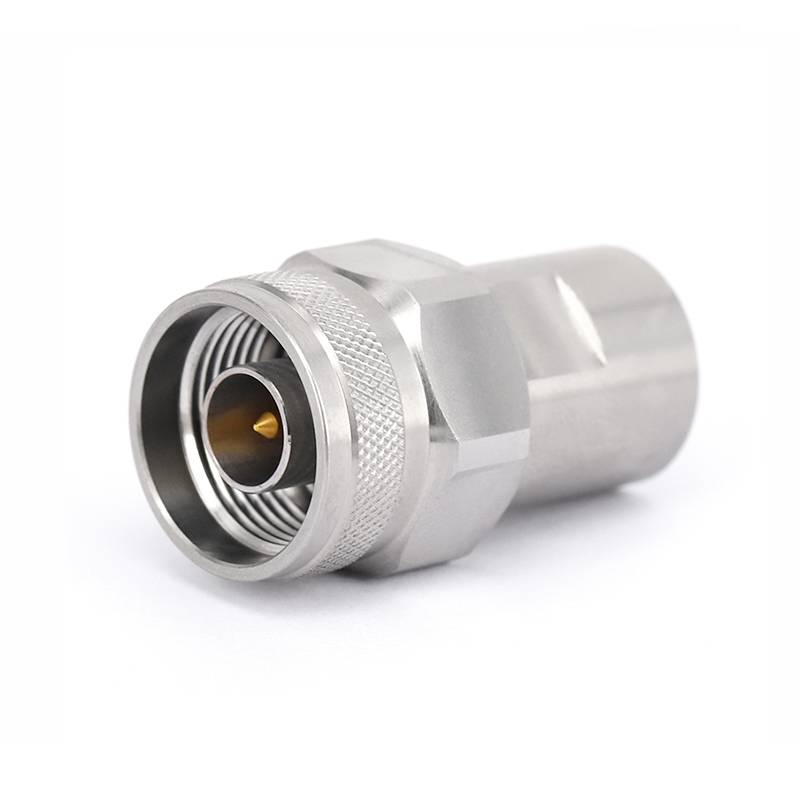

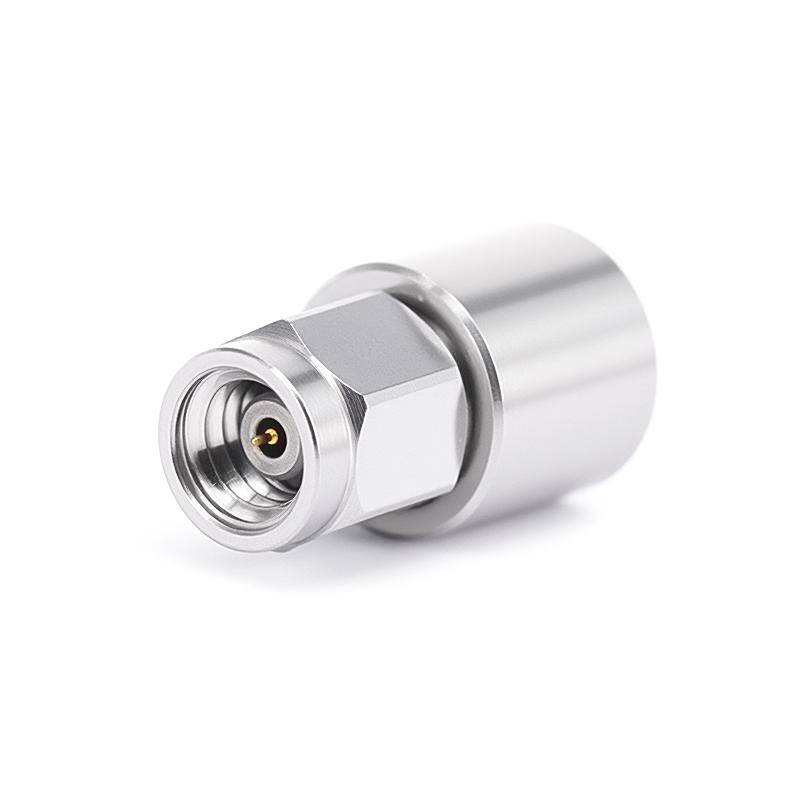

Sarcinile RF sunt componente pasive concepute pentru a absorbi energia RF și pentru a oferi o terminație pentru circuitele RF. Ele sunt de obicei utilizate pentru a simula condițiile din lumea reală, a testa echipamente RF și pentru a asigura o potrivire adecvată a impedanței. Sarcinile RF sunt de diferite tipuri, inclusiv sarcini fixe, sarcini variabile și sarcini de precizie, fiecare adaptată la aplicații și game de frecvență specifice. De exemplu,Încărcări RF GPOsunt utilizate în mod obișnuit în aplicații de înaltă frecvență, în timp ceSarcini RF de 1,0 mmsunt potrivite pentru aplicații de ultra-înaltă frecvență.N RF Sarcinisunt utilizate pe scară largă în aplicații RF de uz general datorită versatilității și fiabilității lor.

Condensatoare

Condensatorii, pe de altă parte, sunt componente pasive care stochează și eliberează energie electrică într-un câmp electric. Sunt utilizate într-o gamă largă de aplicații RF, inclusiv filtrare, cuplare, ocolire și reglare. Condensatorii vin în diferite tipuri, cum ar fi condensatori ceramici, mica, film și electrolitici, fiecare cu propriile caracteristici și parametri de performanță unici. În aplicațiile RF, condensatorii ceramici sunt adesea preferați datorită densității lor mari de capacitate, rezistenței în serie echivalente scăzute (ESR) și performanței excelente de înaltă frecvență.

Compararea sarcinilor RF și a condensatorilor

Acum că avem o înțelegere de bază a sarcinilor RF și a condensatorilor, să le comparăm în ceea ce privește câteva aspecte cheie.

Potrivirea impedanței

Una dintre funcțiile principale ale sarcinilor RF este de a oferi o potrivire precisă a impedanței cu sursa RF sau linia de transmisie. Acest lucru este crucial pentru minimizarea reflexiilor semnalului și pentru asigurarea unui transfer maxim de putere. Sarcinile RF sunt proiectate pentru a avea o anumită valoare a impedanței, de obicei 50 sau 75 ohmi, care este potrivită cu impedanța caracteristică a sistemului RF. În schimb, condensatorii nu sunt utilizați în principal pentru potrivirea impedanței. Deși pot afecta într-o oarecare măsură impedanța unui circuit, funcția lor principală este de a stoca și elibera energie electrică.

Manevrarea puterii

Sarcinile RF sunt proiectate pentru a gestiona niveluri ridicate de putere RF fără o degradare semnificativă a performanței. Ele sunt de obicei evaluate pentru un anumit nivel de putere, care poate varia de la câțiva miliwați la câțiva kilowați, în funcție de aplicație. Condensatorii, pe de altă parte, au o capacitate limitată de manipulare a puterii. Ele sunt utilizate în general pentru aplicații cu putere redusă, cum ar fi filtrarea și cuplarea, unde nivelurile de putere sunt relativ scăzute.

Raspuns in frecventa

Sarcinile RF sunt proiectate pentru a funcționa pe o gamă largă de frecvențe, de la câțiva kiloherți la câțiva gigaherți. Sunt optimizate pentru un răspuns plat în frecvență, ceea ce înseamnă că oferă o impedanță constantă și o absorbție de putere pe întregul interval de frecvență. Condensatorii, pe de altă parte, au un răspuns în frecvență limitat. Valoarea capacității și performanța lor pot varia semnificativ în funcție de frecvență, în special la frecvențe înalte. Acest lucru le face mai puțin potrivite pentru aplicații care necesită o gamă largă de frecvență.

Atenuarea semnalului

Sarcinile RF sunt folosite pentru a absorbi energia RF și pentru a asigura atenuarea semnalului. Ele sunt proiectate pentru a disipa puterea RF sub formă de căldură, reducând astfel amplitudinea semnalului RF. Condensatorii, pe de altă parte, nu asigură o atenuare semnificativă a semnalului. Ele sunt folosite în principal pentru filtrare și cuplare, unde scopul este de a trece anumite frecvențe în timp ce le blochează pe altele.

Aplicații

Sarcinile RF sunt utilizate în mod obișnuit într-o varietate de aplicații RF, inclusiv testarea, calibrarea și măsurarea RF. Ele sunt, de asemenea, utilizate în amplificatoare de putere RF, antene și linii de transmisie pentru a oferi o terminare și pentru a asigura o potrivire corespunzătoare a impedanței. Condensatorii, pe de altă parte, sunt utilizați într-o gamă largă de aplicații RF, inclusiv filtrare, cuplare, ocolire și reglare. Ele sunt, de asemenea, utilizate în oscilatoare RF, mixere și amplificatoare pentru a controla frecvența și faza semnalului RF.

Avantajele și dezavantajele sarcinilor și condensatorilor RF

Pe baza comparației de mai sus, putem rezuma avantajele și dezavantajele sarcinilor și condensatoarelor RF după cum urmează:

Sarcini RF

• Avantaje:
  • Potrivire precisă a impedanței
  • Capacitate mare de manipulare a puterii
  • Răspuns larg în frecvență
  • Atenuarea semnalului
  • Potrivit pentru testarea și măsurarea RF
• Dezavantaje:
  • Limitat la furnizarea de potrivire a impedanței și atenuarea semnalului
  • Cost mai mare comparativ cu condensatorii
  • Generează căldură, ceea ce poate necesita măsuri suplimentare de răcire

Condensatoare

• Avantaje:
  • Cost scăzut
  • Dimensiune mică
  • Densitate mare de capacitate
  • Potrivit pentru filtrare, cuplare, ocolire și reglare
• Dezavantaje:
  • Capacitate limitată de manipulare a puterii
  • Răspuns în frecvență îngust
  • Nu oferă o atenuare semnificativă a semnalului

Alegerea componentei potrivite pentru aplicația dvs. RF

Atunci când alegeți între sarcini RF și condensatori pentru aplicația dvs. RF, este important să luați în considerare cerințele și constrângerile specifice ale proiectului dumneavoastră. Iată câțiva factori de luat în considerare:

Potrivirea impedanței

Dacă potrivirea impedanței este critică pentru aplicația dvs., încărcările RF sunt alegerea clară. Acestea oferă o potrivire precisă a impedanței cu sursa RF sau linia de transmisie, minimizând reflexiile semnalului și asigurând un transfer maxim de putere.

Manevrarea puterii

Dacă aplicația dvs. necesită o capacitate de manipulare a puterii mari, încărcările RF sunt opțiunea mai bună. Sunt proiectate pentru a gestiona niveluri ridicate de putere RF fără o degradare semnificativă a performanței.

Raspuns in frecventa

Dacă aplicația dvs. necesită un răspuns în frecvență larg, încărcările RF sunt mai potrivite. Sunt optimizate pentru un răspuns plat în frecvență, oferind o impedanță constantă și o absorbție de putere pe întregul interval de frecvență.

Atenuarea semnalului

Dacă este necesară atenuarea semnalului, încărcările RF sunt alegerea evidentă. Sunt proiectate pentru a absorbi energia RF și pentru a oferi atenuarea semnalului, reducând amplitudinea semnalului RF.

Cost și dimensiune

Dacă costul și dimensiunea sunt factori importanți, condensatorii pot fi o opțiune mai bună. Ele sunt, în general, mai puțin costisitoare și mai mici în comparație cu încărcările RF.

Concluzie

În concluzie, încărcările și condensatorii RF sunt ambele componente esențiale în aplicațiile RF, fiecare având propriile caracteristici și parametri de performanță unici. Sarcinile RF sunt utilizate în principal pentru potrivirea impedanței, manipularea puterii și atenuarea semnalului, în timp ce condensatorii sunt utilizați în principal pentru filtrare, cuplare, ocolire și reglare. Atunci când alegeți între sarcini RF și condensatori, este important să luați în considerare cerințele și constrângerile specifice ale proiectului dvs., cum ar fi potrivirea impedanței, manipularea puterii, răspunsul în frecvență, atenuarea semnalului, costul și dimensiunea.

În calitate de furnizor de top de încărcături RF, oferim o gamă largă de încărcături RF de înaltă calitate pentru a satisface nevoile diverse ale clienților noștri. Încărcăturile noastre RF sunt proiectate și fabricate la cele mai înalte standarde, asigurând performanță fiabilă și durabilitate pe termen lung. Dacă aveți întrebări sau aveți nevoie de ajutor pentru a alege încărcarea RF potrivită pentru aplicația dvs., vă rugăm să nu ezitați să ne contactați. Suntem aici pentru a vă ajuta cu cerințele dumneavoastră de încărcare RF și pentru a vă ajuta să obțineți performanțe optime în proiectele dumneavoastră RF.

Referințe

• Pozar, DM (2011). Ingineria cu microunde (ed. a IV-a). Wiley.
• Collin, RE (2001). Fundamente pentru ingineria cu microunde (ed. a 2-a). McGraw-Hill.
• Hayt, WH și Kemmerly, JE (2001). Analiza circuitelor de inginerie (ed. a 6-a). McGraw-Hill.
