Cum afectează zgomotul de fază performanța sistemelor RF?

Zgomotul de fază este un parametru critic în evaluarea performanței sistemelor RF (Radio Frequency). În calitate de furnizor de top de amplificatoare RF, am fost martorii direct la modul în care zgomotul de fază poate avea un impact semnificativ asupra funcționalității și eficienței generale a acestor sisteme. În acest blog, vom aprofunda conceptul de zgomot de fază, sursele sale și, cel mai important, modul în care acesta afectează performanța sistemelor RF.

Înțelegerea zgomotului de fază

Zgomotul de fază este definit ca fluctuațiile pe termen scurt ale fazei unui semnal. Într-un semnal RF ideal, faza ar rămâne constantă în timp. Cu toate acestea, în scenariile din lumea reală, diverși factori introduc variații aleatorii în faza semnalului. Aceste fluctuații sunt de obicei reprezentate în domeniul frecvenței ca benzi laterale în jurul frecvenței purtătoare.

Matematic, zgomotul de fază este adesea exprimat în termeni de densitate spectrală de putere (PSD) a fluctuațiilor de fază, de obicei în dBc/Hz (decibeli în raport cu purtătorul pe hertz). O valoare mai mică a zgomotului de fază indică un semnal mai stabil, în timp ce o valoare mai mare implică o instabilitate de fază mai mare.

Surse de zgomot de fază

Există mai multe surse de zgomot de fază în sistemele RF. Una dintre sursele primare este oscilatorul. Oscilatorii sunt componente fundamentale în sistemele RF, utilizate pentru a genera frecvența purtătoare. Cu toate acestea, sunt predispuși la zgomot de fază din cauza zgomotului termic din componentele active și pasive, precum și vibrațiilor mecanice și variațiilor de temperatură.

O altă sursă de zgomot de fază sunt componentele active din lanțul RF, cum ar fi amplificatoarele. Amplificatoarele pot introduce zgomot de fază prin comportamentul neliniar al tranzistorilor lor. Când un amplificator funcționează într-o regiune neliniară, poate genera produse de intermodulație, care contribuie la zgomotul de fază.

Factorii externi pot contribui, de asemenea, la zgomotul de fază. De exemplu, interferența electromagnetică (EMI) de la dispozitivele electronice din apropiere sau zgomotul sursei de alimentare se pot cupla la semnalul RF și pot provoca fluctuații de fază.

Impactul asupra calității semnalului

Una dintre cele mai semnificative moduri prin care zgomotul de fază afectează sistemele RF este prin degradarea calității semnalului. În sistemele de comunicații, zgomotul de fază poate provoca interferențe ale canalelor adiacente. Când benzile laterale de zgomot de fază ale unui semnal se extind în banda de frecvență a unui canal adiacent, acesta poate interfera cu semnalele din acel canal, ceea ce duce la o scădere a raportului semnal-zgomot (SNR) și la o creștere a ratei de eroare a biților (BER).

În sistemele radar, zgomotul de fază poate reduce rezoluția intervalului. Sistemele radar se bazează pe măsurarea precisă a diferenței de fază dintre semnalele transmise și recepționate pentru a determina distanța țintei. Zgomotul de fază poate introduce erori în aceste măsurători de fază, rezultând o determinare mai puțin precisă a intervalului țintei.

Impact asupra purității spectrale

Zgomotul de fază are, de asemenea, un impact direct asupra purității spectrale a semnalului RF. Un semnal cu zgomot înalt de fază are benzi laterale largi, ceea ce înseamnă că puterea semnalului este răspândită pe un interval de frecvență mai larg. Aceasta poate fi o problemă în aplicațiile în care este necesar un semnal în bandă îngustă, cum ar fi sistemele de multiplexare prin diviziune în frecvență (FDM).

În sistemele FDM, semnalele multiple sunt transmise simultan în benzi de frecvență diferite. Dacă zgomotul de fază al unui semnal este prea mare, benzile sale laterale se pot suprapune cu benzile de frecvență ale altor semnale, provocând interferențe și reducând capacitatea generală a sistemului.

Impact asupra sensibilității receptorului

Sensibilitatea receptorului este un parametru crucial în sistemele RF, deoarece determină puterea minimă a semnalului pe care o poate detecta receptorul. Zgomotul de fază poate degrada sensibilitatea receptorului prin creșterea nivelului de zgomot.

Atunci când benzile laterale de zgomot de fază ale oscilatorului local dintr-un receptor se amestecă cu semnalul de intrare, ele pot genera componente suplimentare de zgomot. Aceste componente de zgomot se adaugă la zgomotul termic deja prezent în receptor, crescând nivelul general de zgomot și reducând capacitatea receptorului de a detecta semnale slabe.

Amplificatoarele noastre RF și zgomotul de fază

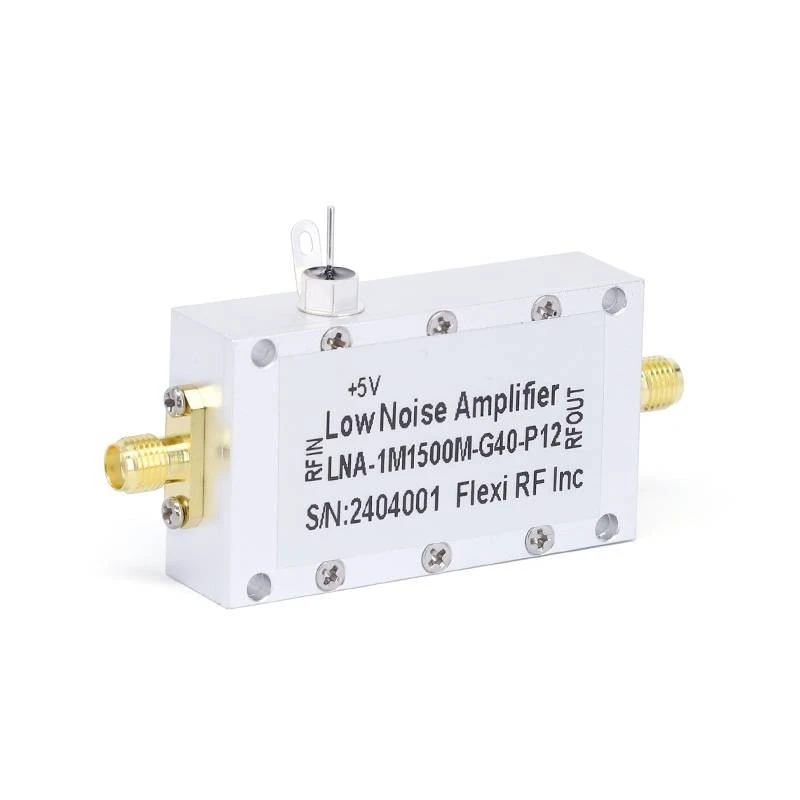

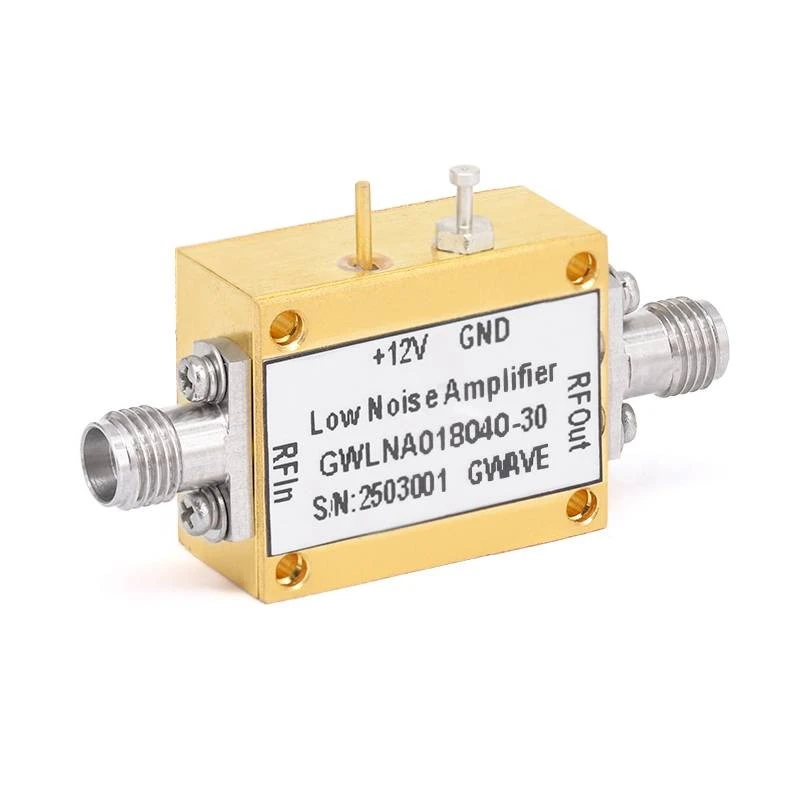

În calitate de furnizor de amplificatoare RF, înțelegem importanța minimizării zgomotului de fază în produsele noastre. NoastreAmplificatoare cu zgomot redus de 90 GHz,Amplificatoare cu zgomot redus de 50 GHz, șiAmplificatoare cu zgomot redus de 18 GHzsunt proiectate cu tehnologii avansate pentru a reduce zgomotul de fază și pentru a îmbunătăți performanța generală a sistemelor RF.

Folosim componente de înaltă calitate și procese de producție de ultimă generație pentru a ne asigura că amplificatoarele noastre au caracteristici de zgomot de fază scăzut. Inginerii noștri proiectează cu atenție circuitele amplificatoarelor pentru a minimiza efectele neliniare care pot contribui la zgomotul de fază. În plus, implementăm tehnici eficiente de ecranare și filtrare pentru a reduce impactul interferențelor externe asupra performanței amplificatorului.

Atenuarea zgomotului de fază în sistemele RF

Există mai multe strategii care pot fi folosite pentru a atenua efectele zgomotului de fază în sistemele RF. O abordare este utilizarea oscilatoarelor de înaltă calitate cu zgomot de fază scăzut. De exemplu, oscilatorii cu cristale sunt cunoscuți pentru performanța lor excelentă la zgomot de fază și sunt adesea utilizați în aplicații în care zgomotul de fază scăzut este critic.

O altă strategie este utilizarea buclelor blocate de fază (PLL). PLL-urile pot fi folosite pentru a genera o frecvență de ieșire stabilă prin blocarea pe un semnal de referință. Ele pot fi, de asemenea, utilizate pentru a reduce zgomotul de fază al unui oscilator prin filtrarea fluctuațiilor de fază de înaltă frecvență.

În plus, aranjarea corectă a circuitului și tehnicile de împământare pot ajuta la reducerea zgomotului de fază. Prin reducerea la minimum a lungimii urmelor semnalului și asigurarea unui plan de masă bun, cuplarea interferențelor externe poate fi redusă, reducând astfel zgomotul de fază în sistem.

Concluzie

Zgomotul de fază este un factor complex și semnificativ care poate avea un impact profund asupra performanței sistemelor RF. Poate degrada calitatea semnalului, poate reduce puritatea spectrală și poate scădea sensibilitatea receptorului. În calitate de furnizor de amplificatoare RF, ne angajăm să furnizăm produse care minimizează zgomotul de fază și îmbunătățesc performanța generală a sistemelor RF.

Dacă sunteți în căutarea unor amplificatoare RF de înaltă performanță cu zgomot de fază scăzut, vă invităm să ne contactați pentru o discuție detaliată despre cerințele dumneavoastră specifice. Echipa noastră de experți este pregătită să vă ajute în selectarea amplificatorului potrivit pentru aplicația dvs. și să vă ofere cele mai bune soluții posibile.

Referințe

1. Pozar, DM (2011). Inginerie cu microunde. Wiley.
2. Razavi, B. (2011). Microelectronica RF. Prentice Hall.
3. Lee, TH (2004). Proiectarea circuitelor integrate de frecvență radio CMOS. Cambridge University Press.
