Cum afectează lățimea de bandă performanța unui amplificator RF?

Hei acolo! În calitate de furnizor de amplificatoare RF, am văzut direct cât de crucială este lățimea de bandă atunci când vine vorba de performanța acestor dispozitive. În acest blog, voi detalia modul în care lățimea de bandă afectează performanța unui amplificator RF și de ce este importantă pentru aplicațiile dvs.

Ce este lățimea de bandă într-un amplificator RF?

Înainte de a analiza modul în care lățimea de bandă afectează performanța, să definim rapid ce este lățimea de bandă în contextul unui amplificator RF. Lățimea de bandă se referă la gama de frecvențe pe care un amplificator poate funcționa eficient. Se măsoară de obicei în herți (Hz) și reprezintă diferența dintre frecvențele cele mai înalte și cele mai joase pe care le poate gestiona amplificatorul, menținând în același timp un anumit nivel de performanță.

De exemplu, dacă un amplificator are o lățime de bandă de la 1 GHz la 2 GHz, înseamnă că poate amplifica semnale în intervalul respectiv de frecvență. În afara acestui interval, performanța amplificatorului se poate degrada și s-ar putea să nu poată amplifica semnalele la fel de eficient.

Cum lățimea de bandă afectează câștigul

Una dintre cele mai semnificative moduri prin care lățimea de bandă afectează un amplificator RF este prin impactul acestuia asupra câștigului. Câștigul este măsura în care un amplificator poate crește puterea unui semnal de intrare. În general, pe măsură ce lățimea de bandă a unui amplificator crește, câștigul acestuia tinde să scadă.

Acest lucru se datorează faptului că amplificatoarele sunt proiectate cu componente și circuite specifice care sunt optimizate pentru o anumită gamă de frecvență. Când încercați să creșteți lățimea de bandă, în esență îi cereți amplificatorului să funcționeze pe o gamă mai largă de frecvențe. Acest lucru necesită ca amplificatorul să fie mai flexibil și, ca rezultat, câștigul pe care îl poate obține pe întreaga gamă este redus.

Să presupunem că utilizați un amplificator RF pentru o anumită aplicație care necesită un câștig mare la o anumită frecvență. Dacă alegeți un amplificator cu o lățime de bandă foarte largă, s-ar putea să descoperiți că câștigul la frecvența dorită este mai mic decât aveți nevoie. Pe de altă parte, dacă alegeți un amplificator cu o lățime de bandă îngustă care este centrată în jurul frecvenței dorite, puteți obține un câștig mai mare.

Impactul asupra zgomotului Figura

Un alt parametru important de performanță care este afectat de lățimea de bandă este cifra de zgomot. Cifra de zgomot este o măsură a cât de mult zgomot adaugă un amplificator la semnalul de intrare. O cifră de zgomot mai mică înseamnă că amplificatorul adaugă mai puțin zgomot semnalului, ceea ce este de dorit în majoritatea aplicațiilor.

Pe măsură ce lățimea de bandă a unui amplificator crește, și cifra zgomotului tinde să crească. Acest lucru se datorează faptului că o lățime de bandă mai mare permite să intre mai mult zgomot în amplificator. Amplificatorul trebuie să amplifice atât semnalul, cât și zgomotul, iar pe măsură ce lățimea de bandă devine mai mare, există mai mult zgomot disponibil pentru a fi amplificat.

Pentru aplicațiile în care zgomotul redus este critic, cum ar fi în radioastronomie sau sisteme de comunicații fără fir, este important să alegeți un amplificator cu o lățime de bandă îngustă. Acest lucru va ajuta la menținerea cifrei de zgomot la un nivel scăzut și vă va asigura că semnalul rămâne clar și puternic.

Linearitate și lățime de bandă

Liniaritatea este un alt aspect cheie de performanță al unui amplificator RF. Un amplificator liniar este unul care amplifică semnalul de intrare fără a-l distorsiona. Cu alte cuvinte, semnalul de ieșire este o versiune scalată a semnalului de intrare.

Lățimea de bandă poate avea un impact semnificativ asupra liniarității unui amplificator. Pe măsură ce lățimea de bandă crește, devine mai dificil pentru amplificator să mențină liniaritatea. Acest lucru se datorează faptului că frecvențele diferite din lățimea de bandă pot interacționa între ele în moduri neliniare, provocând distorsiuni în semnalul de ieșire.

Pentru aplicațiile care necesită liniaritate ridicată, cum ar fi stațiile de bază fără fir sau sistemele de comunicații prin satelit, este important să luați în considerare cu atenție lățimea de bandă a amplificatorului. Poate fi necesar să alegeți un amplificator cu o lățime de bandă mai limitată pentru a vă asigura că semnalul de ieșire rămâne liniar.

Alegerea lățimii de bandă potrivite pentru aplicația dvs

Acum că am văzut cum lățimea de bandă afectează performanța unui amplificator RF, cum alegeți lățimea de bandă potrivită pentru aplicația dvs.? Ei bine, totul depinde de cerințele dumneavoastră specifice.

Dacă lucrați la o aplicație care necesită câștig mare și zgomot redus la o anumită frecvență, este posibil să doriți să alegeți un amplificator cu o lățime de bandă îngustă. De exemplu, dacă utilizați un amplificator RF într-un sistem radar care funcționează la o frecvență fixă, un amplificator cu lățime de bandă îngustă vă poate oferi câștigul ridicat și performanța cu zgomot redus de care aveți nevoie.

Pe de altă parte, dacă aplicația dvs. necesită ca amplificatorul să gestioneze o gamă largă de frecvențe, cum ar fi într-un sistem de comunicații în bandă largă, veți avea nevoie de un amplificator cu o lățime de bandă mai mare. Cu toate acestea, va trebui să acceptați compromisurile în ceea ce privește câștigul, cifra de zgomot și liniaritatea.

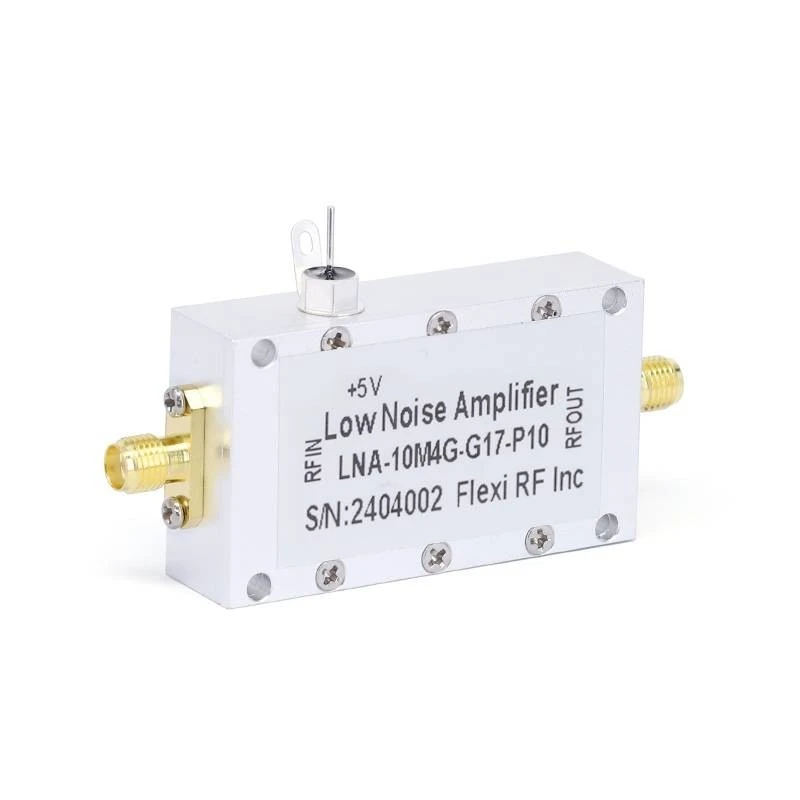

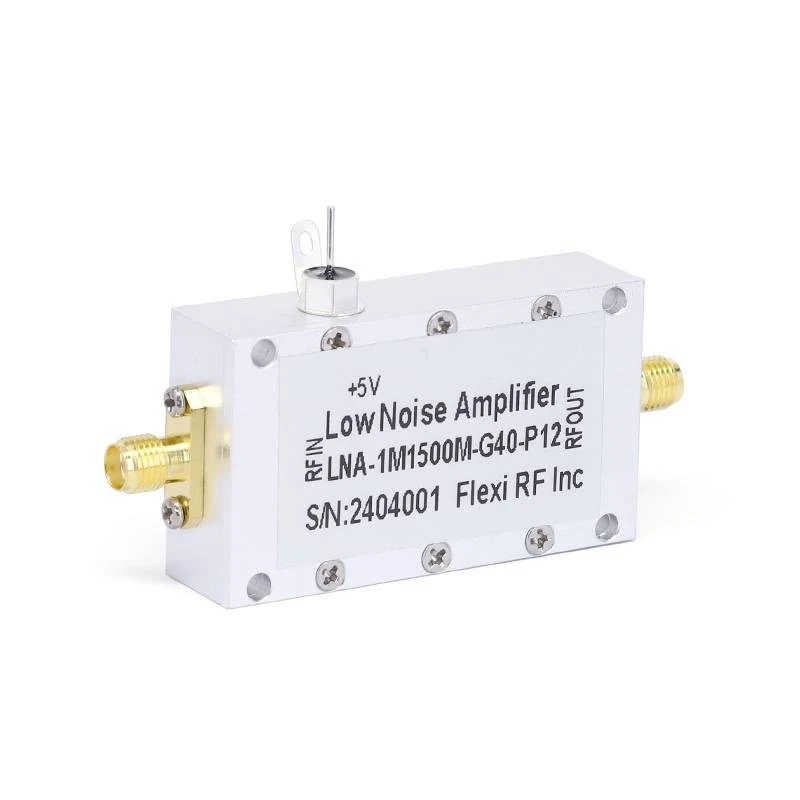

La compania noastră, oferim o gamă largă de amplificatoare RF cu lățimi de bandă diferite pentru a răspunde nevoilor dumneavoastră specifice. De exemplu, avemAmplificatoare cu zgomot redus de 50 GHzcare sunt concepute pentru aplicații de înaltă frecvență în care zgomotul redus este crucial. NoastreAmplificatoare cu zgomot redus de 170 GHzsunt potrivite pentru aplicații cu frecvență extrem de înaltă, iar noastreAmplificatoare cu zgomot redus de 40 GHzoferă un echilibru bun între intervalul de frecvență și performanță.

Concluzie

În concluzie, lățimea de bandă joacă un rol vital în determinarea performanței unui amplificator RF. Afectează câștigul, cifra de zgomot și liniaritatea, iar alegerea lățimii de bandă potrivite este crucială pentru succesul aplicației dvs.

Dacă sunteți în căutarea unui amplificator RF și aveți nevoie de ajutor pentru a-l alege pe cel potrivit pentru cerințele dvs. specifice, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți amplificatorul perfect care să răspundă nevoilor dumneavoastră și să vă ofere cea mai bună performanță. Indiferent dacă aveți nevoie de un amplificator cu lățime de bandă îngustă pentru aplicații cu câștig ridicat sau de un amplificator cu lățime de bandă largă pentru sisteme de bandă largă, noi vă oferim.

Referințe

• Pozar, DM (2011). Inginerie cu microunde. Wiley.
• Razavi, B. (2012). Microelectronica RF. Prentice Hall.
