Cum afectează înălțimea unei antene performanța acesteia?

Antenele sunt componente cruciale în sistemele moderne de comunicații, jucând un rol vital în transmiterea și recepția undelor electromagnetice. În calitate de furnizor de antene, am fost martor direct la diversele cerințe ale clienților noștri și la importanța înțelegerii modului în care diverși factori afectează performanța antenei. Un astfel de factor care influențează semnificativ funcționarea antenei este înălțimea acesteia. În această postare pe blog, voi aprofunda relația dintre înălțimea antenei și performanță, explorând principiile științifice din spatele acesteia și implicațiile sale practice.

Elementele de bază ale modelelor de radiații antenei

Înainte de a discuta despre impactul înălțimii antenei, este esențial să înțelegem conceptul de modele de radiație. Modelul de radiație al unei antene descrie modul în care aceasta radiază sau primește energie electromagnetică în spațiu. Este reprezentat de obicei ca un grafic tridimensional care arată intensitatea relativă a câmpului la diferite unghiuri față de antenă.

Există două tipuri principale de modele de radiație: omnidirecționale și direcționale. Antenele omnidirecționale radiază energie în mod uniform în toate direcțiile în plan orizontal, făcându-le potrivite pentru aplicații în care semnalele trebuie transmise sau recepționate într-o zonă largă. Antenele direcționale, pe de altă parte, își concentrează energia într-o direcție specifică, oferind un câștig mai mare și o rază mai mare în acea direcție.

Cum afectează înălțimea antenei modelele de radiații

Înălțimea unei antene poate avea un efect profund asupra diagramei de radiație a acesteia. Când o antenă este plasată aproape de sol, solul acționează ca o suprafață reflectorizantă. Undele reflectate pot interfera cu undele directe care radiază de la antenă, provocând interferențe constructive sau distructive.

• Interferență constructivă: La anumite înălțimi, undele reflectate și undele directe se combină în așa fel încât se întăresc reciproc, rezultând o putere crescută a semnalului în direcții specifice. Acest lucru poate duce la o îmbunătățire a câștigului și a razei antenei. De exemplu, într-un sistem de comunicații VHF (Very High Frequency) sau UHF (Ultra High Frequency), ridicarea antenei la o înălțime în care apar interferențe constructive poate îmbunătăți semnificativ calitatea semnalului pe o suprafață mare.
• Interferență distructivă: În schimb, la alte înălțimi, undele reflectate și directe se pot anula reciproc, ducând la o scădere a puterii semnalului. Acest lucru poate crea zone moarte în care semnalul este slab sau inexistent. Pentru a evita interferențele distructive, este esențial să selectați cu atenție înălțimea antenei în funcție de frecvența de funcționare și de mediul înconjurător.

Impactul asupra comunicării pe linia vizuală

În comunicarea în linie de vedere (LOS), în care antenele de transmisie și de recepție se pot „vedea” fără obstacole, înălțimea antenei joacă un rol critic. Cu cât antena este mai înaltă, cu atât linia vizuală se extinde mai departe.

Formula de calcul a distanței liniei de vedere (d) între două antene de înălțimi (h_1) și (h_2) (în metri) este dată de:

[d = 3,57(\sqrt{h_1}+\sqrt{h_2})]

unde (d) este în kilometri. Această formulă arată că creșterea înălțimii fiecărei antene poate crește semnificativ raza de comunicare. De exemplu, într-o legătură cu microunde punct-la-punct, ridicarea antenelor la turnuri mai înalte poate extinde distanța de comunicare între două locații îndepărtate.

Efectul asupra propagării undelor de sol

Propagarea undelor de sol este modul de propagare în care undele electromagnetice se deplasează de-a lungul suprafeței Pământului. Înălțimea antenei afectează eficiența propagării undelor de sol.

• Antene de joasă frecvență: Pentru antenele de joasă frecvență (sub 2 MHz), unda de sol este modul dominant de propagare. O înălțime mai mică a antenei poate fi mai eficientă pentru propagarea undelor de sol, deoarece permite valurilor să se cupleze mai bine cu solul. Câmpul electric al undei interacționează cu suprafața conductivă a Pământului, iar o înălțime mai mică a antenei asigură o cuplare mai puternică.
• Antene de înaltă frecvență: La frecvențe mai mari, unda solului se atenuează mai rapid, iar importanța propagării undelor solului scade. Cu toate acestea, înălțimea antenei afectează încă performanța generală, mai ales în ceea ce privește interacțiunea cu ionosfera și formarea undelor cerului.

Impactul asupra decolorării cu mai multe căi

Decolorarea pe calea multiplă este un fenomen în care semnalul primit este o combinație de copii multiple ale semnalului transmis, fiecare ajungând la receptor printr-o cale diferită. Aceste căi pot include căi directe, căi reflectate de la clădiri, munți sau alte obiecte și căi difractate în jurul obstacolelor.

Înălțimea antenei poate ajuta la atenuarea decolorării cu mai multe căi. O antenă mai înaltă este mai probabil să primească semnalul direct cu mai puține interferențe de la semnalele reflectate și difractate. Acest lucru se datorează faptului că cu cât antena este mai înaltă, cu atât sunt mai puține obstacole în calea directă dintre emițător și receptor. În plus, o antenă mai înaltă poate avea o vedere mai bună a zonei înconjurătoare, permițându-i să primească semnale din diferite direcții mai eficient.

Considerații practice pentru selectarea înălțimii antenei

Atunci când selectați înălțimea unei antene, trebuie luate în considerare câteva considerații practice:

• Cerințe de reglementare: În multe regiuni, există reglementări privind înălțimea maximă a antenelor. Aceste reglementări sunt în vigoare pentru a asigura siguranța, a preveni interferențele cu aviația și alte sisteme de comunicații și pentru a proteja valoarea estetică a zonei.
• Cost: Creșterea înălțimii antenei necesită adesea turnuri sau catarge mai înalte, care pot fi costisitoare de instalat și întreținut. Costul turnului, fundația și manopera de instalare trebuie luate în considerare atunci când decideți înălțimea antenei.
• Factori de mediu: Mediul local, cum ar fi prezența clădirilor înalte, a munților sau a copacilor, poate afecta înălțimea optimă a antenei. De exemplu, într-un oraș cu multe clădiri înalte, poate fi necesară o antenă mai înaltă pentru a depăși blocajul cauzat de clădiri.

Soluțiile noastre de antenă

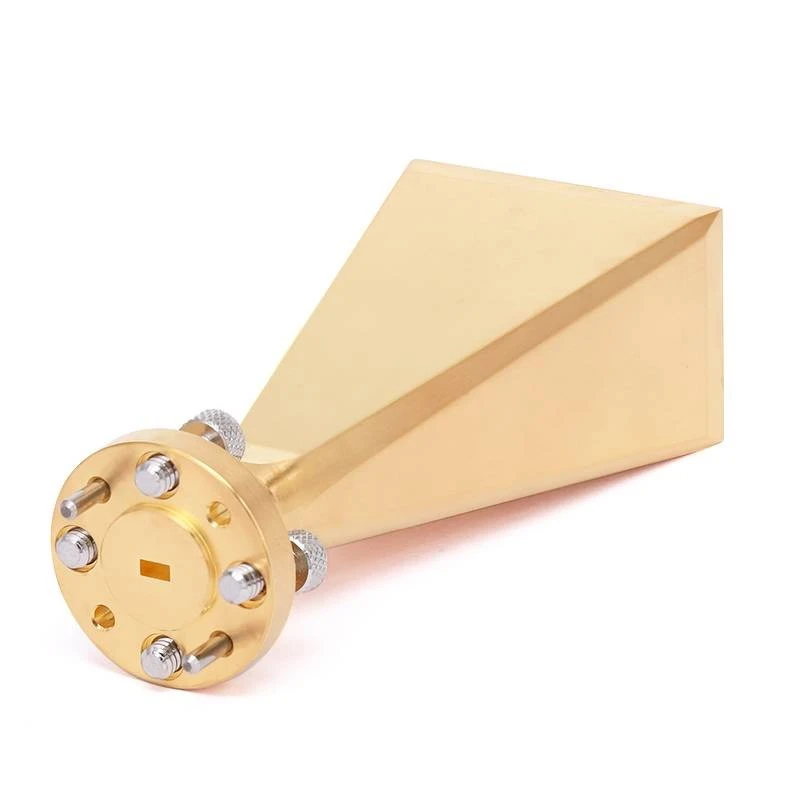

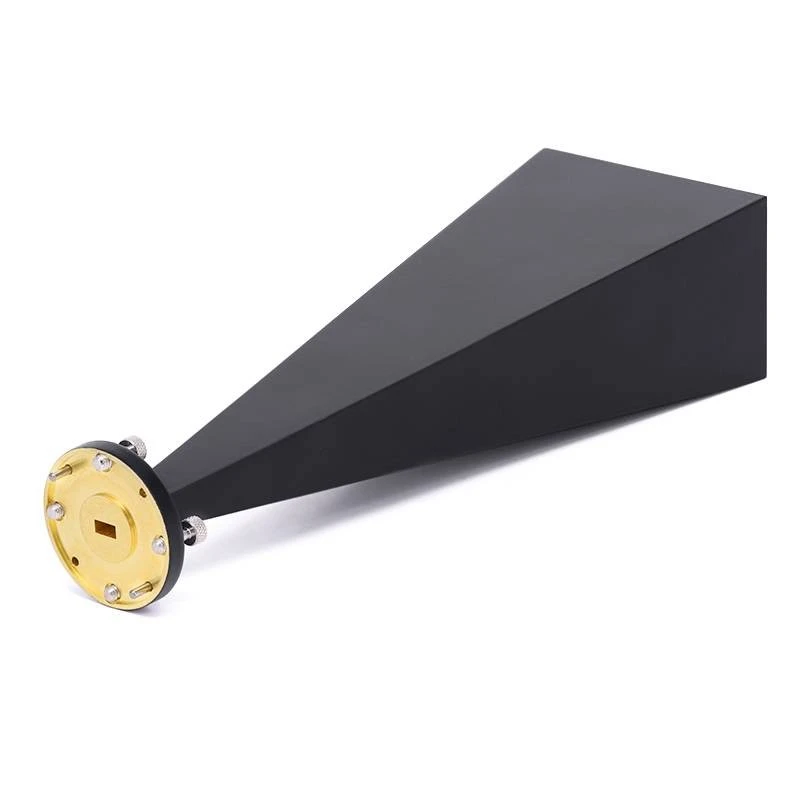

În calitate de furnizor de antene, oferim o gamă largă de antene, inclusivLog - Antene periodiceşiAntene corn, potrivit pentru diverse aplicații și cerințe de înălțime. Echipa noastră de experți vă poate ajuta să alegeți antena potrivită și să determinați înălțimea optimă în funcție de nevoile dumneavoastră specifice.

Indiferent dacă aveți nevoie de o antenă cu câștig mare pentru comunicații pe distanță lungă sau de o antenă cu profil redus pentru propagarea undelor de sol, avem soluțiile care să vă satisfacă cerințele. Înțelegem importanța înălțimii antenei în obținerea performanței optime și vă putem oferi suportul tehnic și sfaturile de care aveți nevoie pentru a lua decizia corectă.

Concluzie

Înălțimea unei antene este un factor critic care îi afectează performanța în multe feluri. Ea influențează modelul de radiație, raza de comunicare în linie de vedere, eficiența propagării undelor de sol și atenuarea decolorării pe mai multe căi. Luând în considerare cu atenție principiile științifice și considerațiile practice legate de înălțimea antenei, puteți selecta antena și înălțimea de instalare potrivite pentru aplicația dumneavoastră specifică.

Dacă sunteți interesat să aflați mai multe despre produsele noastre de antenă sau aveți nevoie de asistență în selectarea înălțimii optime a antenei pentru proiectul dvs., vă rugăm să nu ezitați să ne contactați. Echipa noastră de experți este pregătită să vă ajute să găsiți cele mai bune soluții pentru nevoile dumneavoastră de comunicare.

Referințe

• Balanis, CA (2016). Teoria antenei: Analiză și proiectare (ed. a IV-a). Wiley.
• Kraus, JD și Marhefka, RJ (2002). Antene pentru toate aplicațiile (ed. a treia). McGraw - Hill.
• Jordan, EC și Balmain, KG (1968). Unde electromagnetice și sisteme radiante (ed. a II-a). Prentice - Hall.
