Cum să alegi circulatorul RF potrivit pentru o anumită aplicație?

Când vine vorba de sisteme de radiofrecvență (RF), selectarea circulatorului RF potrivit este crucială pentru asigurarea performanței și eficienței optime. În calitate de furnizor reputat de circulatoare RF, înțeleg complexitățile implicate în acest proces de luare a deciziilor. În această postare pe blog, vă voi ghida prin factorii cheie de care trebuie să luați în considerare atunci când alegeți un circulator RF pentru o anumită aplicație.

Înțelegerea circulatoarelor RF

Înainte de a pătrunde în procesul de selecție, este esențial să aveți o înțelegere de bază despre ce este un circulator RF și cum funcționează. Un circulator RF este un dispozitiv pasiv, non-reciproc, cu trei sau patru porturi, care permite semnalelor RF să circule într-o direcție specifică, de obicei într-un model circular. Aceasta înseamnă că un semnal care intră într-un port va ieși prin următorul port într-o secvență predefinită.

Natura non-reciprocă a circulatoarelor RF este ceea ce le face atât de valoroase în sistemele RF. Ele pot fi utilizate pentru a izola diferite părți ale unui sistem, pentru a proteja componentele sensibile de semnalele reflectate și pentru a îmbunătăți performanța generală a sistemului. De exemplu, într-un sistem emițător-receptor, un circulator RF poate fi utilizat pentru a separa semnalele transmise și recepționate, prevenind interferențele și îmbunătățind calitatea semnalului.

Factori cheie de luat în considerare

Acum că avem o înțelegere de bază a circulatoarelor RF, haideți să explorăm factorii cheie de care trebuie să luați în considerare atunci când îl alegem pe cel potrivit pentru aplicația dumneavoastră specifică.

Gama de frecvente

Primul și cel mai important factor de luat în considerare este domeniul de frecvență al circulatorului RF. Aplicațiile diferite necesită game de frecvență diferite și este crucial să alegeți un circulator care să poată funcționa în banda de frecvență dorită. De exemplu, dacă lucrați la un sistem de comunicare cu microunde, veți avea nevoie de un circulator care să poată funcționa la frecvențe ale microundelor.

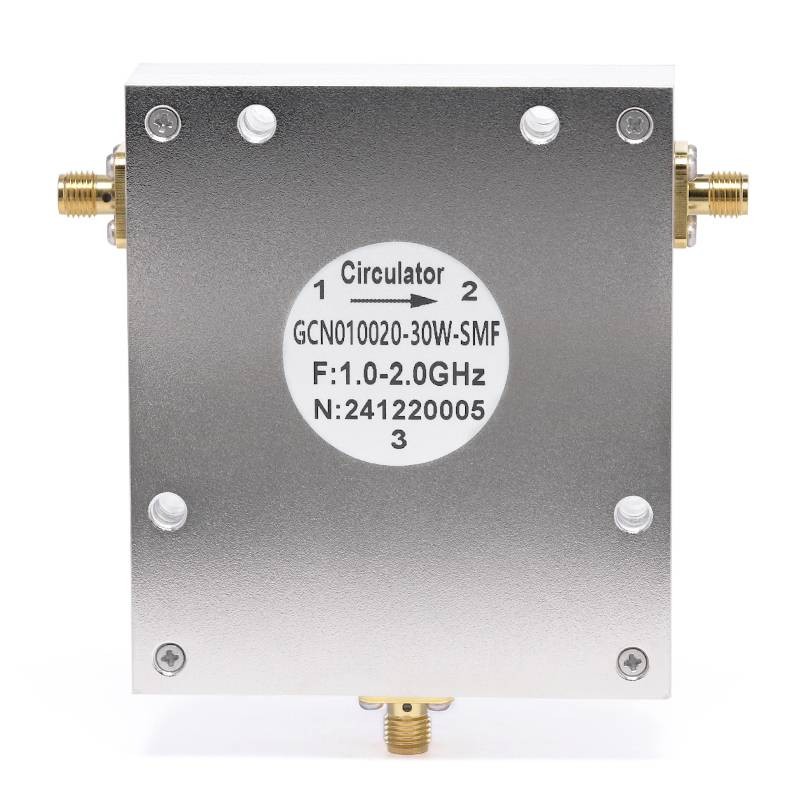

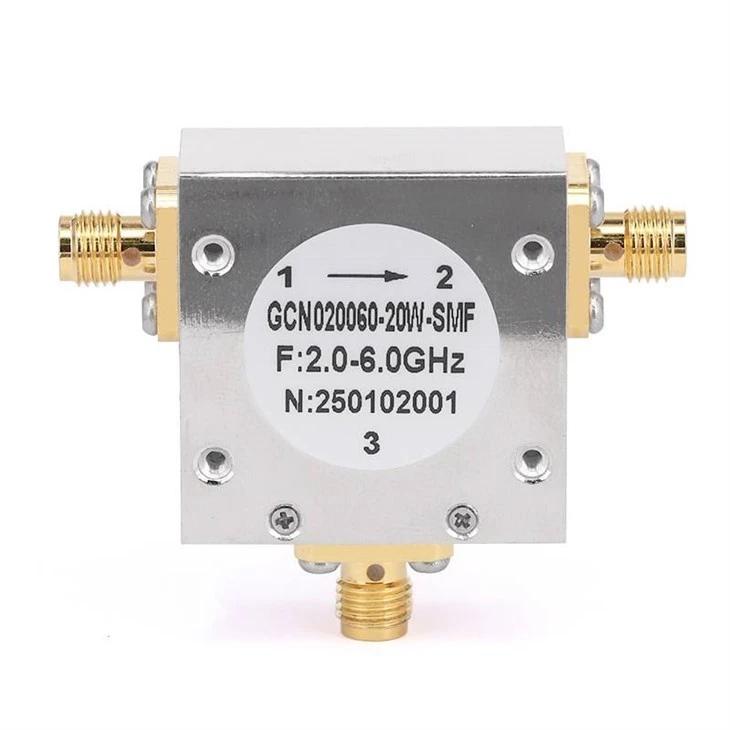

Ca furnizor, oferim o gamă largă de circulatoare RF cu diferite game de frecvență pentru a răspunde nevoilor diverselor aplicații. De exemplu, al nostruCirculatoare coaxiale RF de 26,5 GHzsunt concepute pentru aplicații de înaltă frecvență, în timp ce noastreCirculatoare coaxiale RF de 40 GHzsunt potrivite pentru cerințe de frecvență și mai mari. Avem și noiCirculatoare coaxiale RF de 6GHzpentru aplicații cu frecvență joasă.

Manevrarea puterii

Un alt factor important de luat în considerare este capacitatea de manipulare a puterii a circulatorului RF. Capacitatea de gestionare a puterii a unui circulator se referă la cantitatea maximă de putere pe care o poate suporta fără a suferi o degradare semnificativă a performanței. Este esențial să alegeți un circulator care poate gestiona nivelurile de putere ale aplicației dvs. specifice pentru a asigura o funcționare fiabilă.

Atunci când alegeți un circulator pe baza manevrării puterii, este important să luați în considerare atât puterea medie, cât și cerințele de putere de vârf ale sistemului dumneavoastră. Pentru aplicații de mare putere, cum ar fi sisteme radar sau transmițătoare de mare putere, veți avea nevoie de un circulator cu o capacitate mare de manipulare a puterii. Circulatoarele noastre RF sunt disponibile într-o varietate de puteri nominale pentru a se potrivi diferitelor cerințe de putere.

Pierdere de inserție

Pierderea prin inserție este un alt parametru critic de luat în considerare atunci când alegeți un circulator RF. Pierderea prin inserție se referă la cantitatea de putere care se pierde pe măsură ce semnalul RF trece prin circulator. O pierdere de inserție mai mică indică o performanță mai bună, deoarece se irosește mai puțină putere în circulator.

În general, pierderea de inserție este măsurată în decibeli (dB), iar o valoare mai mică dB indică o pierdere mai mică. Atunci când alegeți un circulator, este important să alegeți unul cu o pierdere de inserție redusă pentru a minimiza pierderea de putere și pentru a îmbunătăți eficiența generală a sistemului. Circulatoarele noastre RF sunt proiectate pentru a avea pierderi de inserție reduse, asigurând performanțe optime în aplicația dumneavoastră.

Izolare

Izolarea este un alt parametru important care măsoară capacitatea circulatorului de a izola porturile de intrare și de ieșire. O valoare mare de izolare indică faptul că circulatorul poate preveni în mod eficient scurgerile semnalelor între porturi, reducând interferența și îmbunătățind calitatea semnalului.

Izolarea este, de asemenea, măsurată în decibeli (dB), iar o valoare mai mare dB indică o mai bună izolare. Atunci când alegeți un circulator, este important să selectați unul cu o valoare ridicată de izolare pentru a asigura funcționarea fiabilă și pentru a minimiza interferențele în sistemul dumneavoastră. Circulatoarele noastre RF sunt proiectate pentru a avea o izolare ridicată, oferind performanțe excelente într-o varietate de aplicații.

VSWR (raportul undelor stătătoare ale tensiunii)

VSWR este o măsură a cât de bine se potrivește circulatorul RF cu impedanța componentelor conectate. O valoare scăzută a VSWR indică o potrivire bună a impedanței, ceea ce înseamnă că mai puțină putere este reflectată înapoi de la circulator, rezultând performanțe și eficiență mai bune.

VSWR este de obicei exprimat ca un raport, cum ar fi 1,2:1 sau 1,5:1. Un raport mai mic indică o potrivire mai bună a impedanței. Atunci când alegeți un circulator, este important să alegeți unul cu o valoare VSWR scăzută pentru a asigura performanțe optime și pentru a minimiza pierderea de putere în sistemul dumneavoastră. Circulatoarele noastre RF sunt proiectate să aibă VSWR scăzut, oferind o potrivire bună a impedanței și performanțe excelente.

Dimensiunea și factorul de formă

Dimensiunea și factorul de formă ale circulatorului RF sunt, de asemenea, considerații importante, în special în aplicațiile în care spațiul este limitat. Aplicațiile diferite pot necesita diferite dimensiuni și factori de formă ai circulatoarelor și este esențial să alegeți unul care să se potrivească în sistemul dumneavoastră.

În calitate de furnizor, oferim o varietate de circulatoare RF cu diferite dimensiuni și factori de formă pentru a satisface nevoile diverselor aplicații. Indiferent dacă aveți nevoie de un circulator compact pentru un dispozitiv portabil sau de un circulator mai mare pentru un sistem de mare putere, avem soluția potrivită pentru dvs.

Considerații specifice aplicației

Pe lângă factorii generali menționați mai sus, există și câteva considerații specifice aplicației de care trebuie să țineți cont atunci când alegeți un circulator RF.

Sisteme de comunicații

În sistemele de comunicații, cum ar fi rețelele celulare sau sistemele de comunicații prin satelit, circulatoarele RF sunt utilizate pentru a separa semnalele transmise și recepționate. Atunci când alegeți un circulator pentru un sistem de comunicații, este important să luați în considerare factori precum gama de frecvență, pierderea de inserție, izolarea și VSWR pentru a asigura o funcționare fiabilă și o comunicare de înaltă calitate.

Sisteme radar

Sistemele radar necesită circulatoare RF care pot gestiona niveluri mari de putere și funcționează la frecvențe înalte. Când selectați un circulator pentru un sistem radar, este important să alegeți unul cu o capacitate mare de manipulare a puterii, pierderi reduse de inserție, izolare ridicată și VSWR scăzut pentru a asigura o detectare precisă și o funcționare fiabilă.

Echipamente de testare și măsurare

În echipamentele de testare și măsurare, circulatoarele RF sunt utilizate pentru a direcționa semnale între diferite componente și porturi de testare. Atunci când alegeți un circulator pentru echipamente de testare și măsurare, este important să luați în considerare factori precum intervalul de frecvență, pierderea de inserție, izolarea și VSWR pentru a asigura măsurători precise și funcționare fiabilă.

Concluzie

Alegerea circulatorului RF potrivit pentru o anumită aplicație este o decizie critică care poate avea un impact semnificativ asupra performanței și eficienței sistemului dumneavoastră. Luând în considerare factori precum gama de frecvență, manevrarea puterii, pierderea de inserție, izolarea, VSWR, dimensiunea și factorul de formă, precum și cerințele specifice aplicației, puteți selecta cel mai bun circulator pentru nevoile dumneavoastră.

În calitate de furnizor de circulatoare RF, ne angajăm să oferim produse de înaltă calitate, care să răspundă nevoilor clienților noștri. Circulatoarele noastre RF sunt proiectate pentru a avea performanțe excelente în ceea ce privește intervalul de frecvență, manevrarea puterii, pierderea de inserție, izolarea, VSWR și dimensiunea. Dacă sunteți în căutarea circulatorului RF potrivit pentru aplicația dvs., vă invităm să ne contactați pentru a discuta cerințele dumneavoastră și a explora ofertele noastre de produse. Așteptăm cu nerăbdare să lucrăm cu dumneavoastră pentru a găsi soluția perfectă pentru sistemul dumneavoastră RF.
