Cum să alegeți încărcarea RF potrivită?

Când vine vorba de tehnologia World of Radio Frecvence (RF), alegerea încărcăturii RF potrivite este o decizie critică care poate avea un impact semnificativ asupra performanței și fiabilității sistemelor dvs. RF. În calitate de furnizor de încărcări RF de încredere, am înțeles complexitățile implicate în acest proces de selecție. În această postare pe blog, voi împărtăși câteva considerente cheie pentru a vă ajuta să faceți o alegere în cunoștință de cauză.

Înțelegerea încărcărilor RF

Înainte de a intra în procesul de selecție, este esențial să înțelegem de bază despre încărcăturile RF și funcțiile lor. Încărcările RF sunt dispozitive pasive concepute pentru a absorbi puterea RF. Sunt utilizate într -o gamă largă de aplicații, inclusiv teste, calibrare și potrivire în sistemele RF și microunde. Scopul principal al unei sarcini RF este de a oferi o impedanță cunoscută și de a disipa energia RF fără a o reflecta din nou în sistem.

Factorii cheie de luat în considerare atunci când alegeți o încărcătură RF

Capacitatea de manipulare a puterii

Unul dintre cei mai cruciali factori de luat în considerare este capacitatea de gestionare a puterii de încărcare RF. Acest lucru este determinat de cantitatea de putere RF pe care sarcina o poate disipa în siguranță fără a supraîncălzi sau a suferi daune. Este important să alegeți o sarcină cu o evaluare a puterii care depășește nivelul maxim de putere așteptat în aplicația dvs. Acest lucru asigură că sarcina poate gestiona vârfurile de putere tranzitorii și oferă o marjă de siguranță. De exemplu, dacă sistemul dvs. funcționează de obicei la 100 de wați, este recomandabil să selectați o sarcină RF cu un rating de putere de cel puțin 150 de wați.

Interval de frecvență

Gama de frecvență a încărcăturii RF este o altă considerație critică. Diferite aplicații funcționează la frecvențe diferite, iar sarcina trebuie să fie capabilă să ofere o impedanță consistentă pe întreaga gamă de frecvență de interes. Când selectați o sarcină RF, asigurați -vă că intervalul de frecvență specificat se potrivește sau depășește frecvența de funcționare a sistemului dvs. De exemplu, dacă aplicația dvs. funcționează în banda de frecvență de 2 - 4 GHz, alegeți o sarcină RF care este proiectată pentru a efectua optim în acest interval.

Impedanță

Potrivirea impedanței este vitală pentru transferul de putere eficient în sistemele RF. Impedanța încărcăturii RF ar trebui să se potrivească cu impedanța sursei și a restului sistemului. Cea mai frecventă valoare de impedanță în sistemele RF este de 50 ohmi, dar alte valori, cum ar fi 75 ohmi, sunt utilizate și în aplicații specifice. Asigurați -vă că selectați o sarcină RF cu valoarea de impedanță corespunzătoare pentru sistemul dvs. Impedanța nepotrivită poate duce la reflecții ale semnalului, care pot degrada performanța sistemului și poate provoca deteriorarea componentelor.

VSWR (raport de undă permanentă tensiune)

VSWR este o măsură a cât de bine se potrivește sarcina RF cu impedanța sistemului. Un VSWR scăzut indică o potrivire cu impedanță bună, în timp ce un VSWR ridicat înseamnă că există reflecții semnificative. Atunci când alegeți o sarcină RF, căutați o valoare VSWR scăzută, de obicei mai mică de 1,2: 1. Un VSWR mai mic asigură un transfer de putere mai eficient și reduce riscul de denaturare a semnalului.

Tipul încărcăturii RF

Există mai multe tipuri de încărcături RF disponibile, fiecare având propriile caracteristici și aplicații. Unele tipuri comune includ:

• Terminații: Acestea sunt sarcini simple, cu un singur port RF, utilizate pentru a încheia liniile de transmisie și pentru a preveni reflecțiile semnalului. Sunt disponibile în diferite evaluări de putere și valori de impedanță.
• Încărcături manechin: Încărcările manechinice sunt utilizate pentru a simula încărcarea unui dispozitiv real în timpul testării și calibrării. Acestea pot gestiona niveluri ridicate de putere și sunt adesea utilizate în sisteme RF cu putere ridicată.

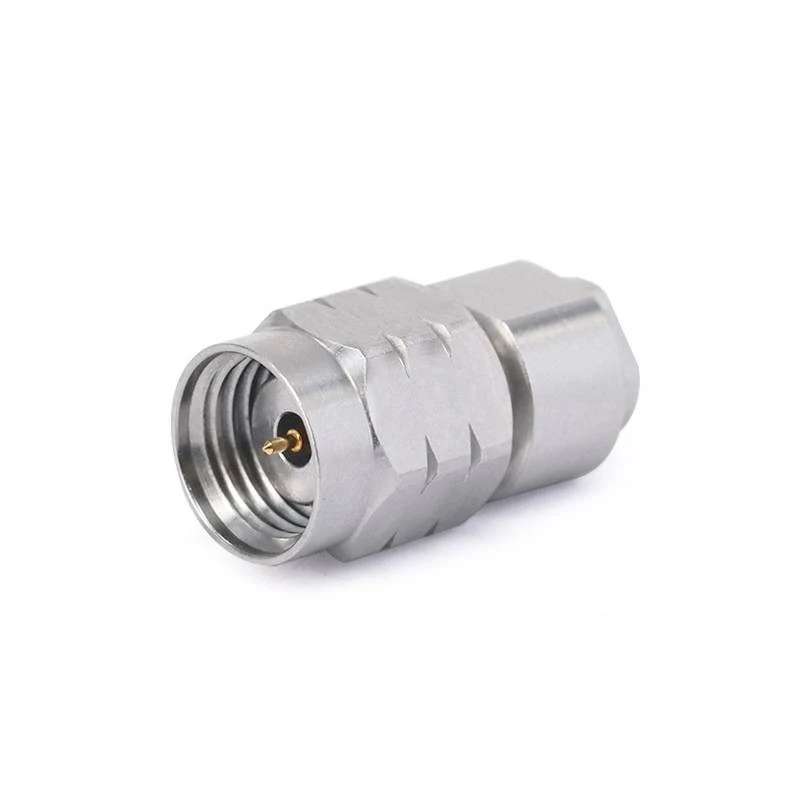

• Încărcări de conector: Încărcările conectorului sunt proiectate pentru a fi conectate direct la conectorii RF. Sunt convenabile pentru testarea rapidă și ușoară și sunt disponibile în diferite tipuri de conector, cum ar fi SMA, N și BNC.

Stabilitatea temperaturii

Performanța unei sarcini RF poate fi afectată de modificările de temperatură. O sarcină RF bună ar trebui să aibă o stabilitate excelentă a temperaturii pentru a asigura o performanță constantă pe o gamă largă de temperaturi de funcționare. Căutați sarcini care sunt proiectate cu materiale și tehnici de construcție care reduc la minimum impactul variațiilor de temperatură asupra impedanței și manipulării puterii.

Dimensiune fizică și montare

Dimensiunea fizică și opțiunile de montare ale încărcăturii RF sunt, de asemenea, considerente importante, în special în aplicațiile constrânse de spațiu. Alegeți o sarcină care poate fi integrată cu ușurință în sistemul dvs. și are o configurație de montare adecvată. Unele încărcături sunt proiectate pentru montarea pe suport, în timp ce altele sunt potrivite pentru panou - montare sau conectare directă la echipamente.

Aplicație - Considerații specifice

Alegerea încărcării RF depinde și de aplicația specifică. Iată câteva exemple:

Teste de laborator

În mediile de testare de laborator, precizia și repetabilitatea sunt cruciale. Alegeți sarcini RF cu o precizie ridicată și VSWR scăzută pentru a asigura rezultate exacte ale testelor. În plus, sarcinile cu o gamă largă de frecvență și evaluări de putere reglabile pot fi benefice pentru testarea unei varietăți de dispozitive RF.

Sisteme de telecomunicații

În sistemele de telecomunicații, fiabilitatea și performanța pe termen lung sunt esențiale. Selectați încărcările RF care sunt proiectate pentru a rezista la condițiile dure de funcționare ale rețelelor de telecomunicații, inclusiv niveluri ridicate de putere și variații de temperatură.

Sisteme radar

Sistemele radar necesită adesea sarcini RF de mare putere pentru a gestiona cantitățile mari de energie RF generată. Căutați sarcini cu capacitate mare de manipulare a puterii și timpi de răspuns rapid pentru a răspunde cerințelor aplicațiilor radar.

Calitate și fiabilitate

În calitate de furnizor de încărcături RF, subliniez importanța calității și fiabilității. Atunci când alegeți o sarcină RF, este recomandabil să selectați produse de la un producător de renume cu un istoric dovedit. Sarcini RF de înaltă calitate sunt construite folosind materiale premium și procese avansate de fabricație, asigurând performanțe și durabilitate pe termen lung. Verificați certificările și recenziile clienților pentru a evalua calitatea produselor.

Cost - Analiza beneficiilor

Deși costul este un factor important, acesta nu ar trebui să fie singurul factor determinant atunci când alegeți o sarcină RF. Luați în considerare raportul general de cost - beneficii prin evaluarea performanței, fiabilității și caracteristicilor încărcăturii. O sarcină puțin mai scumpă, cu performanțe și fiabilitate mai bune vă poate economisi bani pe termen lung, reducând nevoia de înlocuire frecventă și minimizarea timpului de oprire a sistemului.

Concluzie

Alegerea încărcăturii RF potrivite este o sarcină complexă, dar esențială pentru a asigura performanța optimă a sistemelor dvs. RF. Luând în considerare factori precum capacitatea de gestionare a puterii, intervalul de frecvență, impedanța, VSWR, tipul de încărcare, stabilitatea temperaturii, dimensiunea fizică și aplicarea - cerințe specifice, puteți lua o decizie în cunoștință de cauză. În calitate de furnizor de încărcături RF de încredere, mă angajez să ofer încărcături RF de înaltă calitate, care să răspundă nevoilor diverse ale clienților noștri.

Dacă aveți întrebări sau aveți nevoie de asistență în selectarea încărcăturii RF potrivite pentru aplicația dvs., vă rugăm să nu ezitați să ne contactați. Echipa noastră de experți este gata să vă ajute să găsiți soluția perfectă pentru sistemul dvs. RF. Așteptăm cu nerăbdare oportunitatea de a lucra cu dvs. și de a vă susține proiectele RF.

Referințe

• Pozar, DM (2011). Inginerie cu microunde (ediția a IV -a). Wiley.
• Collin, RE (2001). Fundații pentru inginerie cu microunde (ediția a II -a). Wiley.
