Cum să asigurați stabilitatea unui amplificator RF?

Yo, colegi pasionați de RF! În calitate de furnizor de amplificatoare RF, am văzut de prima dată cât de crucial este să -i menținem pe acești băieți răi. În acest blog, voi împărtăși câteva sfaturi despre cum să asigur stabilitatea unui amplificator RF.

Să începem cu elementele de bază. Ce este exact stabilitatea într -un amplificator RF? Ei bine, în termeni simpli, un amplificator stabil este unul care nu oscilează sau nu merge cu fân în condiții normale de funcționare. Oscilațiile pot încurca semnalul, pot provoca interferențe și chiar pot deteriora amplificatorul în sine. Deci, cu siguranță vrem să evităm asta.

1. Selecția corectă a componentelor

Primul pas în asigurarea stabilității amplificatorului este alegerea componentelor potrivite. Aceasta include tranzistoare, rezistențe, condensatoare și inductori. Fiecare componentă joacă un rol vital în performanța amplificatorului, iar utilizarea pieselor de calitate scăzută sau nepotrivită poate duce la instabilitate.

Pentru tranzistoare, trebuie să ne uităm la parametri precum câștigul, cifra de zgomot și manipularea puterii. Un tranzistor cu un câștig prea mare poate face amplificatorul predispus la oscilații. Pe de altă parte, un tranzistor cu un câștig scăzut ar putea să nu ofere suficientă amplificare. De asemenea, trebuie să luăm în considerare intervalul de frecvență al tranzistorului. Ar trebui să fie potrivit pentru frecvența de funcționare a amplificatorului nostru.

Rezistențele, condensatoarele și inductorii sunt folosiți pentru prejudecăți, cuplare și potrivire. De exemplu, rezistențele de părtinire au stabilit punctul de operare DC al tranzistorului. Dacă aceste rezistențe nu sunt selectate în mod corespunzător, tranzistorul ar putea să nu funcționeze în regiunea dorită, ceea ce duce la instabilitate. Condensatoarele și inductorii sunt folosiți pentru potrivirea impedanței. O potrivire bună de impedanță între amplificator și sarcină ajută la transferul eficient al energiei și reduce șansele de reflecții, ceea ce poate provoca oscilații.

2..

Potrivirea impedanței este super importantă pentru stabilitatea amplificatorului. Când impedanțele de intrare și ieșire ale amplificatorului sunt potrivite cu impedanțele sursă și, respectiv, de încărcare, putem reduce la minimum reflecțiile. Reflecțiile pot provoca valuri în picioare în amplificator, ceea ce poate duce la oscilații.

Putem folosi diverse tehnici pentru potrivirea impedanței, cum ar fi utilizarea rețelelor de potrivire. Aceste rețele pot fi formate din condensatoare și inductori. De exemplu, o rețea simplă poate fi utilizată pentru a se potrivi cu o impedanță de încărcare la impedanța de ieșire a amplificatorului. Există, de asemenea, rețele de potrivire mai complexe, cum ar fi PI - Network și T - Network, care pot oferi o potrivire mai bună pe un interval de frecvență mai larg.

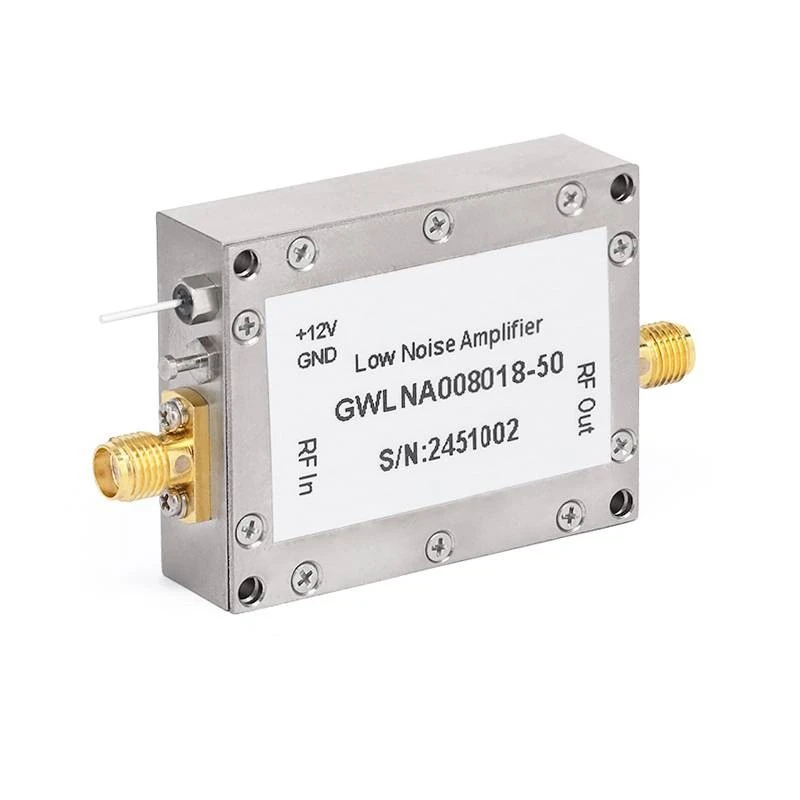

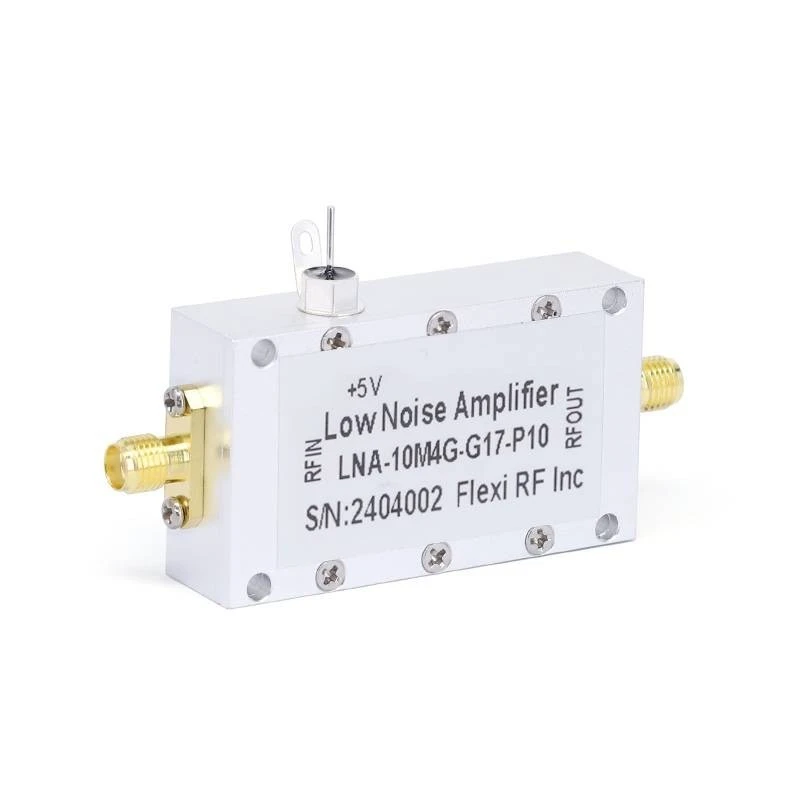

La compania noastră, oferim o serie de amplificatoare RF cu o potrivire excelentă de intrare și ieșire. Vezi -ne220 GHz amplificatoare cu zgomot redus,Amplificatoare cu zgomot redus de 90 GHz, șiAmplificatoare cu zgomot redus de 18 GHz. Aceste amplificatoare sunt proiectate cu rețele de potrivire corespunzătoare pentru a asigura o funcționare stabilă.

3. Circuite de părtinire

Biasul este un alt factor cheie în stabilitatea amplificatorului. Circuitul de părtinire stabilește punctul de funcționare DC al tranzistorului. Un circuit de părtinire stabilă asigură că tranzistorul funcționează în regiunea liniară, unde poate oferi o amplificare constantă.

Există diferite tipuri de circuite de prejudecăți, cum ar fi prejudecăți fixe, părtinire de sine și tensiune - prejudecată divizor. Tensiune - Prejudecata divizorului este unul dintre cele mai utilizate circuite de părtinire, deoarece oferă o stabilitate bună pe o gamă largă de condiții de funcționare. Folosește două rezistențe pentru a împărți tensiunea de alimentare și pentru a seta tensiunea de bază a tranzistorului.

Atunci când proiectăm circuitul de părtinire, trebuie să luăm în considerare factori precum schimbările de temperatură. Tranzistoarele sunt sensibile la temperatură, iar caracteristicile lor se pot schimba odată cu temperatura. Un circuit bun de părtinire ar trebui să poată compensa aceste schimbări de temperatură și să mențină punctul de funcționare stabil.

4. Aspect PCB

Aspectul plăcii de circuit imprimat (PCB) poate avea un impact mare asupra stabilității amplificatorului. Un aspect PCB slab proiectat poate introduce capacități și inductanțe parazite nedorite, ceea ce poate provoca oscilații.

Trebuie să acordăm atenție următoarelor puncte atunci când proiectăm aspectul PCB:

• Plasarea componentelor: Puneți componentele apropiate pentru a minimiza lungimea urmelor de interconectare. Urmele lungi pot acționa ca antene și radiază energie electromagnetică, ceea ce poate provoca interferențe și instabilitate.
• Împreună: O schemă de împământare adecvată este esențială. Ar trebui să folosim un singur punct sau o configurație de la sol - o stea - pentru a evita buclele la sol. Buclele la sol pot introduce zgomot și pot provoca instabilitate în amplificator.
• Decuplarea sursei de energie: Utilizați condensatoare de decuplare în apropierea acelor de alimentare a componentelor. Aceste condensatoare ajută la filtrarea zgomotului de înaltă frecvență din sursa de alimentare și la împiedicarea acesteia să afecteze performanța amplificatorului.

5. Feedback

Feedback -ul poate fi utilizat pentru a îmbunătăți stabilitatea amplificatorului. Există două tipuri de feedback: feedback pozitiv și feedback negativ. Feedback -ul pozitiv poate crește câștigul amplificatorului, dar poate face și amplificatorul instabil. Feedback -ul negativ, pe de altă parte, poate reduce câștigul, dar poate îmbunătăți stabilitatea, liniaritatea și lățimea de bandă a amplificatorului.

Putem folosi feedback negativ pentru a controla câștigul amplificatorului și pentru a reduce efectele variațiilor parametrilor. De exemplu, putem folosi un rezistor în calea de feedback pentru a seta câștigul amplificatorului. Prin ajustarea valorii acestui rezistor, putem controla cantitatea de feedback negativ și astfel câștigul amplificatorului.

6. Managementul termic

Căldura poate avea un impact semnificativ asupra stabilității amplificatorului. Pe măsură ce temperatura amplificatorului crește, caracteristicile componentelor se pot schimba, ceea ce poate duce la instabilitate.

Trebuie să asigurăm gestionarea termică adecvată a amplificatorului. Acest lucru se poate face folosind chiuvete de căldură, ventilatoare sau alte dispozitive de răcire. Chiuvetele de căldură sunt utilizate pentru a disipa căldura generată de componente. Ele cresc suprafața componentei, permițându -i să transfere căldura mai eficient în mediul înconjurător. Ventilatoarele pot fi utilizate pentru a crește fluxul de aer peste radiatorul de căldură, îmbunătățind în continuare eficiența de răcire.

7. Testare și monitorizare

Odată ce amplificatorul este proiectat și construit, trebuie să testăm și să monitorizăm performanța acestuia. Putem utiliza diverse echipamente de testare, cum ar fi analizoare de spectru, analizoare de rețea și osciloscopuri, pentru a măsura câștigul amplificatorului, răspunsul la frecvență și stabilitatea.

În timpul procesului de testare, putem căuta semne de instabilitate, cum ar fi oscilații sau răspunsuri anormale de frecvență. Dacă detectăm probleme, putem face ajustări la designul sau componentele amplificatorului pentru a -i îmbunătăți stabilitatea.

De asemenea, trebuie să monitorizăm performanța amplificatorului în timp. Factorii de mediu precum temperatura și umiditatea se pot schimba, iar aceste modificări pot afecta stabilitatea amplificatorului. Prin monitorizarea performanței amplificatorului, putem detecta orice modificare din timp și să luăm acțiuni corective.

În concluzie, asigurarea stabilității unui amplificator RF necesită o combinație de selecție adecvată a componentelor, potrivire a impedanței, părtinire, aspect PCB, feedback, gestionare termică și testare. La compania noastră, ținem cont de toți acești factori atunci când proiectăm și fabricăm amplificatoarele noastre RF. Ne -am angajat să oferim clienților noștri amplificatoare RF de înaltă calitate, stabile.

Dacă sunteți interesat să achiziționați amplificatoare RF sau aveți întrebări cu privire la stabilitatea amplificatorului, nu ezitați să ne contactați. Suntem aici pentru a vă ajuta să găsiți cea mai bună soluție pentru nevoile dvs.

Referințe

• Gonzalez, Guillermo. Amplificatoare de tranzistor cu microunde: analiză și proiectare. Prentice Hall, 1997.
• Pozar, David M. Inginerie cu microunde. Wiley, 2011.
