Cum se potrivește impedanța de ieșire a unui amplificator RF?

Hei acolo! Ca furnizor de amplificatoare RF, am primit o grămadă de întrebări în ultima vreme despre cum să potrivesc impedanța de ieșire a unui amplificator RF. Este un subiect crucial și sunt încântat să vă împărtășesc câteva informații.

În primul rând, să vorbim despre de ce potrivirea impedanței este atât de mare. În lumea amplificatoarelor RF, potrivirea impedanței este ca și cum ai găsi partenerul de dans perfect. Când impedanța de ieșire a amplificatorului se potrivește cu impedanța sarcinii (dispozitivul la care este conectat), acesta asigură un transfer maxim de putere. Aceasta înseamnă că profitați la maximum de amplificatorul dvs. și reduceți reflexiile semnalului. Reflexiile semnalului pot provoca tot felul de dureri de cap, cum ar fi eficiența redusă, zgomotul crescut și chiar deteriorarea amplificatorului.

Deci, cum procedați pentru a potrivi impedanța de ieșire a unui amplificator RF? Ei bine, există câteva metode diferite și vă voi prezenta unele dintre cele mai comune.

1. Utilizarea unei rețele de potrivire

Una dintre cele mai populare moduri de a potrivi impedanța este utilizarea unei rețele de potrivire. O rețea de potrivire este un circuit care este proiectat să transforme impedanța amplificatorului pentru a se potrivi cu impedanța sarcinii. Există mai multe tipuri de rețele de potrivire, dar două dintre cele mai comune sunt rețeaua L și rețeaua Pi.

Rețeaua L este o modalitate simplă și eficientă de a potrivi impedanța. Este format din două componente reactive (fie inductori, fie condensatori) dispuse în formă de L. Valorile acestor componente sunt calculate pe baza impedanțelor de intrare și de ieșire pe care încercați să le egalați. De exemplu, dacă amplificatorul dvs. are o impedanță de ieșire de 50 ohmi și sarcina dvs. are o impedanță de 25 ohmi, rețeaua L poate fi proiectată pentru a transforma impedanța de 50 ohmi la 25 ohmi.

Rețeaua Pi este puțin mai complexă decât rețeaua L, dar oferă mai multă flexibilitate. Este alcătuit din trei componente reactive dispuse într-o formă Pi. Rețeaua Pi poate fi utilizată pentru a se potrivi cu o gamă mai largă de impedanțe și poate oferi, de asemenea, unele capacități de filtrare.

Când proiectați o rețea potrivită, este important să utilizați componente de înaltă calitate. Componentele de proastă calitate pot produce pierderi și pot afecta performanța rețelei dvs. de potrivire. Puteți găsi câteva componente RF grozave de la furnizori de încredere, care pot face cu adevărat o diferență în performanța amplificatorului dumneavoastră.

2. Reglarea amplificatorului

O altă modalitate de a potrivi impedanța de ieșire este reglarea amplificatorului în sine. Unele amplificatoare RF au componente reglabile care vă permit să reglați fin impedanța de ieșire. Aceasta poate fi o opțiune excelentă dacă trebuie să faceți mici ajustări ale impedanței pentru a obține o potrivire mai bună.

De exemplu, unele amplificatoare au setări de polarizare reglabile care pot afecta impedanța de ieșire. Prin ajustarea polarizării, puteți modifica punctul de funcționare al amplificatorului și, eventual, puteți îmbunătăți potrivirea impedanței. Cu toate acestea, este important să fiți atenți atunci când reglați amplificatorul, deoarece efectuarea de ajustări greșite poate face ca amplificatorul să funcționeze în afara specificațiilor sale și îl poate deteriora.

3. Utilizarea unui transformator

Transformatoarele pot fi, de asemenea, folosite pentru a se potrivi impedanța. Un transformator funcționează prin schimbarea nivelurilor de tensiune și curent între două circuite, ceea ce poate schimba efectiv impedanța. De exemplu, un transformator coborâtor poate fi utilizat pentru a reduce impedanța ieșirii amplificatorului pentru a se potrivi cu o sarcină cu impedanță mai mică.

Transformatoarele au unele avantaje față de alte metode de potrivire. Ele pot asigura izolarea între amplificator și sarcină, ceea ce poate fi util în unele aplicații. De asemenea, au o lățime de bandă largă, ceea ce înseamnă că pot funcționa bine pe o gamă de frecvențe. Cu toate acestea, transformatoarele pot fi voluminoase și costisitoare, în special pentru aplicații de mare putere.

4. Alegerea amplificatorului potrivit

Una dintre cele mai simple moduri de a asigura o potrivire bună a impedanței este să alegeți un amplificator care are deja o impedanță de ieșire apropiată de impedanța sarcinii dumneavoastră. La compania noastră, oferim o gamă largă de amplificatoare RF cu impedanțe de ieșire diferite pentru a se potrivi diverselor aplicații.

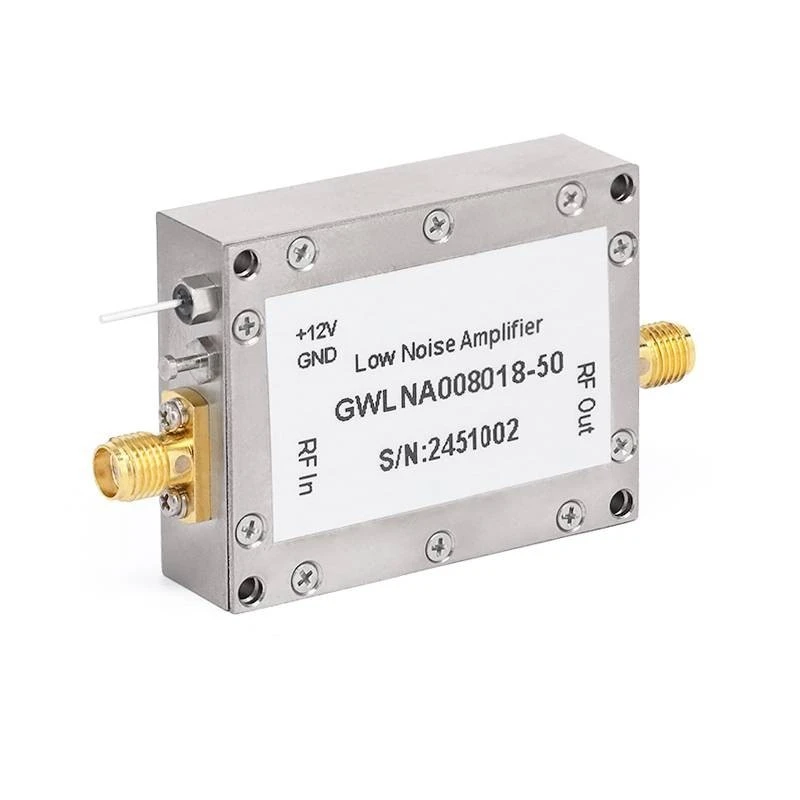

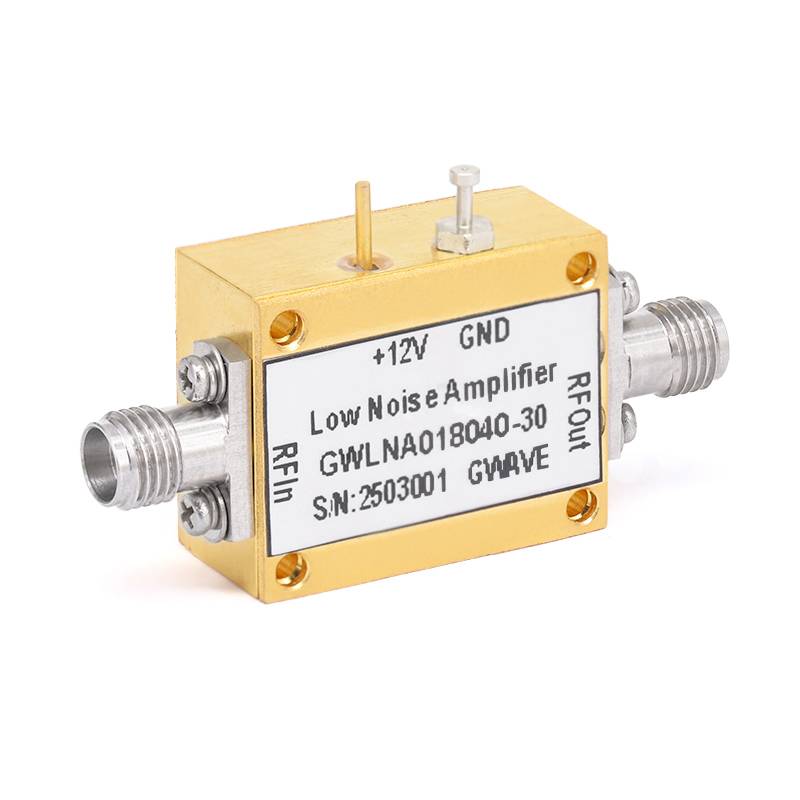

De exemplu, dacă lucrați la un proiect care necesită un amplificator cu zgomot redus cu o impedanță de ieșire de 50 ohmi, avem câteva opțiuni grozave. Consultați-neAmplificatoare cu zgomot redus de 40 GHz,Amplificatoare cu zgomot redus de 18 GHz, șiAmplificatoare cu zgomot redus de 50 GHz. Aceste amplificatoare sunt proiectate pentru a oferi performanțe excelente și sunt disponibile cu impedanțe de ieșire diferite pentru a satisface nevoile dumneavoastră.

Testare și verificare

Odată ce ați implementat o metodă pentru a se potrivi cu impedanța de ieșire, este important să testați și să verificați rezultatele. Puteți utiliza un analizor de rețea pentru a măsura impedanța și coeficientul de reflexie al amplificatorului și al sarcinii. Coeficientul de reflexie este o măsură a cât de mult din semnal este reflectat înapoi de la sarcină. Un coeficient de reflexie scăzut indică o potrivire bună a impedanței.

Dacă descoperiți că potrivirea impedanței nu este la fel de bună pe cât ați dori, poate fi necesar să faceți unele ajustări la setările de rețea sau amplificator potrivite. Poate fi nevoie de un pic de încercare și eroare pentru a obține potrivirea perfectă, dar merită efortul pentru a asigura performanța optimă a sistemului dumneavoastră RF.

Concluzie

Potrivirea impedanței de ieșire a unui amplificator RF este un pas important în asigurarea performanței și eficienței sistemului dumneavoastră RF. Indiferent dacă alegeți să utilizați o rețea de potrivire, să reglați amplificatorul, să utilizați un transformator sau să selectați amplificatorul potrivit de la început, există mai multe metode disponibile pentru a vă ajuta să obțineți o potrivire bună a impedanței.

Dacă încă întâmpinați probleme cu potrivirea impedanței sau dacă căutați amplificatorul RF potrivit pentru proiectul dvs., nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți cele mai bune soluții pentru nevoile dumneavoastră RF. Indiferent dacă sunteți un pasionat care lucrează la un proiect mic sau un profesionist în industrie, avem expertiza și produsele pentru a vă sprijini. Așadar, nu ezitați să ne contactați pentru mai multe informații și pentru a începe o discuție despre cerințele dvs. de amplificator RF.

Referințe

• Pozar, DM (2011). Inginerie cu microunde. Wiley.
• Collin, RE (2001). Fundamente pentru ingineria cu microunde. McGraw-Hill.
