Cum se reduce pierderea de inserție a cablurilor de testare VNA?

În domeniul testării RF și cu microunde, analizoarele de rețea vectoriale (VNA) joacă un rol esențial. Cablurile de testare VNA sunt componente esențiale în aceste configurații de testare, deoarece conectează VNA la dispozitivul în curs de testare (DUT). Cu toate acestea, o provocare comună cu care se confruntă inginerii și tehnicienii este pierderea de inserție a acestor cabluri. Pierderea prin inserție poate afecta în mod semnificativ acuratețea rezultatelor testelor, ducând la măsurători inexacte și la concluzii potențial greșite. În calitate de furnizor de cabluri de testare VNA, înțelegem importanța minimizării pierderilor de inserție și, în acest blog, vom explora câteva strategii eficiente pentru a atinge acest obiectiv.

Înțelegerea pierderii de inserție

Înainte de a explora metodele de reducere a pierderii de inserție, este esențial să înțelegem ce este. Pierderea prin inserție este reducerea puterii semnalului care apare atunci când un dispozitiv, cum ar fi un cablu, este introdus într-o linie de transmisie. În contextul cablurilor de testare VNA, aceasta este cauzată în primul rând de doi factori: pierderea conductorului și pierderea dielectrică.

Pierderea conductorului se datorează rezistenței conductoarelor cablului. Pe măsură ce semnalul trece prin conductori, o parte din energia electrică este convertită în căldură, rezultând o pierdere a puterii semnalului. Pierderea dielectrică, pe de altă parte, apare din cauza proprietăților electrice ale materialului izolator al cablului. Când un câmp electric alternativ este aplicat dielectricului, o parte de energie este disipată sub formă de căldură, ceea ce duce la o pierdere suplimentară a semnalului.

Selectarea cablului potrivit

Unul dintre cei mai fundamentali pași în reducerea pierderilor de inserție este selectarea cablului potrivit pentru aplicație. Diferite tipuri de cabluri au caracteristici diferite, iar alegerea celui potrivit poate face o diferență semnificativă în performanța pierderii de inserție.

• Tip cablu: Cablurile coaxiale sunt cel mai frecvent utilizat tip de cabluri de testare VNA. Ele vin în diferite forme, cum ar fi semi-rigide, flexibile și semi-flexibile. Cablurile semirigide au, în general, pierderi de inserție mai mici în comparație cu cablurile flexibile, deoarece au o structură fizică mai stabilă, ceea ce reduce scurgerea și atenuarea semnalului. Cu toate acestea, sunt mai puțin flexibile și mai greu de instalat. Cablurile flexibile, pe de altă parte, sunt mai ușor de manevrat, dar pot avea pierderi de inserție puțin mai mari. Atunci când aplicația necesită o flexibilitate ridicată, cablurile semi-flexibile pot fi un compromis bun, oferind un echilibru între flexibilitate și pierderi reduse de inserție.
• Dimensiunea cablului: Dimensiunea cablului afectează, de asemenea, pierderea de inserție. Cablurile cu diametru mai mare au de obicei pierderi de inserție mai mici, deoarece au rezistență mai mică în conductori și pierderi dielectrice mai mici. De exemplu, un cablu coaxial de 7/8 inch va avea, în general, pierderi de inserție mai mici decât un cablu de 1/2 inch la aceeași frecvență. Cu toate acestea, cablurile mai mari sunt, de asemenea, mai grele și mai scumpe, așa că trebuie să se găsească un echilibru între performanță și caracter practic.
• Material cablu: Materialele utilizate în construcția cablurilor pot avea un impact semnificativ asupra pierderii de inserție. Conductoarele de înaltă calitate, cum ar fi cuprul sau cuprul placat cu argint, au o rezistență mai mică și, prin urmare, o pierdere mai mică a conductorului. În mod similar, utilizarea unui material dielectric cu pierderi mici, cum ar fi PTFE (politetrafluoretilena), poate reduce pierderile dielectrice. Atunci când alegeți un cablu, este important să luați în considerare calitatea materialelor utilizate în construcția acestuia. Puteți găsi o gamă largă de produse de înaltă calitateCabluri de testare VNApe site-ul nostru, care sunt concepute cu cele mai bune materiale pentru a minimiza pierderile de inserție.

Instalarea corectă a cablului

Chiar dacă selectați cablul potrivit, instalarea necorespunzătoare poate duce totuși la pierderi de inserție crescute. Iată câteva puncte cheie de reținut în timpul instalării cablului:

• Evitați îndoirile ascuțite: Îndoirea prea ascuțită a unui cablu poate cauza deformarea structurii interne a cablului, ceea ce duce la o pierdere crescută a semnalului. Raza minimă de îndoire a unui cablu este specificată de producător și este important să respectați această specificație în timpul instalării. De exemplu, dacă raza minimă de îndoire a unui cablu este specificată ca fiind de 10 ori diametrul cablului, cablul nu trebuie îndoit cu o rază mai mică decât această valoare.
• Conexiuni sigure: Conectorii de cablu slăbiți sau prost conectați pot introduce pierderi suplimentare de inserție. Este important să vă asigurați că conectorii sunt strânși corespunzător și că nu există murdărie sau resturi pe suprafețele conectorului. Înainte de a efectua o conexiune, curățați pinii și prizele conectorului cu un agent de curățare adecvat pentru a îndepărta orice contaminanți.
• Reduceți lungimea cablului: Cu cât cablul este mai lung, cu atât pierderile de inserție sunt mai mari. Prin urmare, este recomandabil să utilizați cel mai scurt cablu posibil pentru aplicație. Cu toate acestea, asigurați-vă că cablul este suficient de lung pentru a ajunge la DUT fără a fi întins sau îndoit excesiv.

Întreținere cablu

Întreținerea regulată a cablului este esențială pentru a menține pierderile de inserție la minimum. În timp, cablurile pot fi deteriorate din cauza factorilor de mediu, a solicitărilor mecanice sau a uzurii normale. Iată câteva sfaturi de întreținere:

• Inspectați regulat: Inspectați periodic cablurile pentru orice semne de deteriorare, cum ar fi tăieturi, abraziuni sau îndoituri. Dacă se constată vreo deteriorare, cablul trebuie înlocuit imediat pentru a preveni deteriorarea ulterioară a performanței.
• Depozitați corect: Când nu sunt utilizate, cablurile trebuie depozitate corespunzător pentru a preveni deteriorarea. Bobinați cablurile cu grijă și depozitați-le într-un mediu uscat și curat. Evitați depozitarea cablurilor în zone unde pot fi expuse la temperaturi extreme, umiditate sau substanțe chimice.

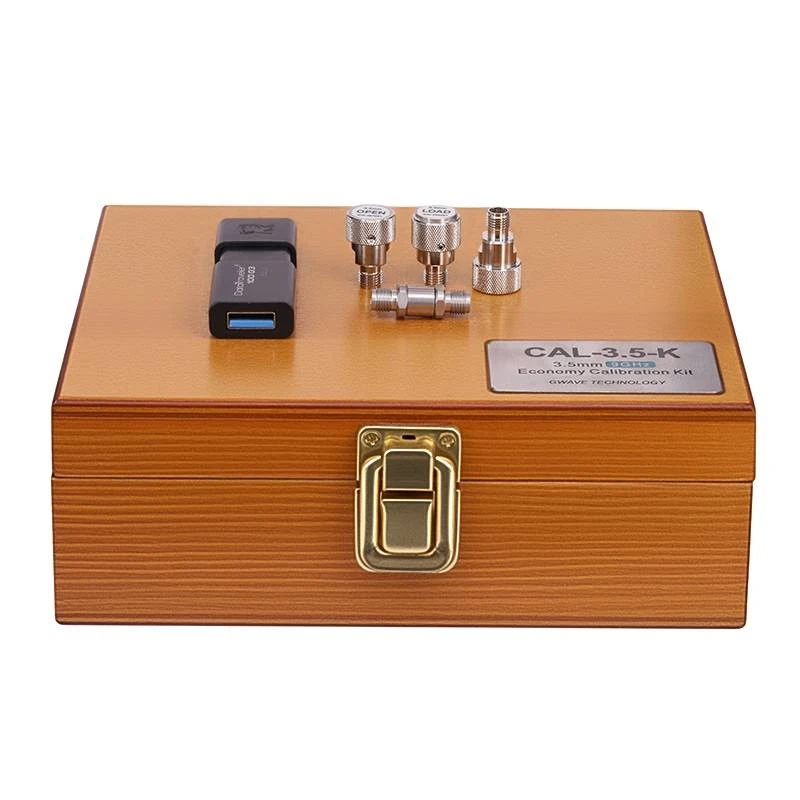

• Calibrați în mod regulat: Calibrarea este o parte importantă a întreținerii cablului. Folosind aTruse de calibrarepoate ajuta la compensarea oricăror modificări ale caracteristicilor cablurilor în timp. Calibrarea regulată asigură că rezultatele testului sunt exacte și că pierderea de inserție este în limite acceptabile.

Temperatură și considerații de mediu

Temperatura și condițiile de mediu pot afecta, de asemenea, pierderea de inserție a cablurilor de testare VNA.

• Temperatură: Pe măsură ce temperatura crește, crește și rezistența conductorilor cablurilor, ceea ce duce la pierderi mai mari ale conductorului și, prin urmare, pierderi de inserție mai mari. În medii cu temperaturi ridicate, este important să folosiți cabluri care sunt proiectate să reziste acestor condiții. Unele cabluri sunt proiectate special pentru a avea coeficienți de rezistență la temperatură scăzută, ceea ce înseamnă că pierderile lor de inserție se modifică mai puțin odată cu variațiile de temperatură.
• Umiditate și umiditate: Umiditatea poate pătrunde în izolația cablului și poate cauza defecțiuni dielectrice, ceea ce duce la pierderi de inserție crescute. În mediile umede, este important să folosiți cabluri cu izolație adecvată rezistentă la umiditate. În plus, asigurați-vă că conectorii cablurilor sunt etanșați corespunzător pentru a preveni pătrunderea umezelii.

Utilizarea amplificatoarelor și egalizatoarelor

În unele cazuri, în ciuda luării tuturor măsurilor de mai sus, pierderea de inserție poate fi încă prea mare pentru aplicație. În astfel de situații, utilizarea amplificatoarelor sau egalizatoarelor poate fi o soluție viabilă.

• Amplificatoare: Amplificatoarele pot fi folosite pentru a spori puterea semnalului și pentru a compensa pierderea de inserție. Cu toate acestea, este important să alegeți un amplificator cu câștig și lățime de bandă adecvate pentru aplicație. În plus, amplificatoarele pot introduce zgomot, deci este necesar să luați în considerare cifra de zgomot a amplificatorului atunci când faceți o selecție.
• Egalizatoare: Egalizatoarele sunt dispozitive care pot fi utilizate pentru a corecta pierderea de inserție dependentă de frecvență a unui cablu. Acestea funcționează prin creșterea frecvențelor care au pierderi de inserție mai mari, aplatind astfel răspunsul în frecvență al cablului. Egalizatoarele pot fi deosebit de utile în aplicațiile în care trebuie testată o gamă largă de frecvențe.

Concluzie

Reducerea pierderii de inserție a cablurilor de testare VNA este crucială pentru testarea precisă RF și cu microunde. Selectând cablul potrivit, instalându-l corect, întreținându-l în mod regulat și luând în considerare factorii de mediu, puteți minimiza semnificativ pierderile de inserție. În unele cazuri, poate fi necesară și utilizarea amplificatoarelor sau egalizatoarelor. În calitate de furnizor de cabluri de testare VNA, ne angajăm să oferim cabluri și soluții de înaltă calitate pentru a vă ajuta să obțineți cele mai bune rezultate de testare. Dacă aveți întrebări sau aveți nevoie de asistență în selectarea cablurilor potrivite pentru aplicația dvs., vă rugăm să nu ezitați să ne contactați pentru achiziții și discuții suplimentare.

Referințe

• „Inginerie RF și microunde” de Pozar, David M.
• „Manualul cablului coaxial” de White, JF
