Cum se testează performanța circulatorilor RF?

Testarea performanței circulatorilor RF este un pas crucial în asigurarea calității și fiabilității acestora, în special pentru un furnizor ca noi. Circulatoarele RF sunt dispozitive pasive cu trei sau patru porturi care permit semnale RF să curgă într -o direcție specifică, de obicei într -un mod ciclic. În acest blog, vom explora diferitele metode și considerente pentru testarea performanței circulatorilor RF.

Înțelegerea elementelor de bază ale circulatorilor RF

Înainte de a intra în metodele de testare, este important să înțelegem clar care sunt circulatorii RF și modul în care funcționează. Circulatoarele RF sunt concepute pentru a izola diferite părți ale unui sistem RF, prevenind reflecțiile și asigurând un flux eficient de semnal. Sunt utilizate în mod obișnuit în aplicații precum sisteme radar, rețele de comunicații fără fir și echipamente de testare cu microunde.

Principiul de bază al unui circulator RF se bazează pe interacțiunea dintre câmpul magnetic și semnalul RF. Când un semnal RF intră într -un port al circulatorului, acesta este direcționat către următorul port într -o secvență predefinită. Această proprietate face ca circulatorii să fie utili pentru separarea căilor de transmitere și recepție în sistemele RF.

Parametri cheie de performanță

Există mai mulți parametri cheie de performanță care trebuie testați la evaluarea unui circulator RF. Acești parametri includ pierderea de inserție, izolarea, pierderea de întoarcere și schimbarea fazelor.

1. Pierderea de inserție
   Pierderea de inserție este cantitatea de putere care se pierde atunci când un semnal RF trece prin circulator. Este de obicei măsurat în decibeli (dB). O pierdere de inserție scăzută este de dorit, deoarece indică faptul că circulatorul este eficient în transmiterea semnalului RF. Pentru a măsura pierderea de inserție, un generator de semnal este utilizat pentru a trimite un semnal RF cunoscut într -un port al circulatorului, iar un contor de putere este utilizat pentru a măsura puterea la portul de ieșire. Diferența dintre puterea de intrare și puterea de ieșire este pierderea de inserție.

2. Izolare
   Izolarea este măsura cât de bine separă circulatorul semnalelor dintre diferite porturi. De asemenea, este măsurat în db. Izolarea ridicată este importantă pentru a preveni interferența între diferite părți ale sistemului RF. Pentru a măsura izolarea, se aplică un semnal și se măsoară puterea de la portul non -adiacent. Raportul dintre puterea de intrare și puterea de la portul care nu este adiacent oferă valoarea de izolare.

3. Pierderea de întoarcere
   Pierderea de retur este o măsură a cantității de putere care se reflectă din nou din circulator. Este o indicație a cât de bine se potrivește circulatorul cu impedanța sistemului RF conectat. O pierdere de rentabilitate ridicată este de dorit, deoarece înseamnă că se reflectă mai puțină putere. Pierderea de retur poate fi măsurată folosind un analizor de rețea, care trimite un semnal RF măturat în circulator și măsoară semnalul reflectat.

4. Schimbare de fază
   Schimbarea de fază este modificarea fazei semnalului RF pe măsură ce trece prin circulator. Este important în aplicațiile în care faza semnalului trebuie controlată, cum ar fi antenele cu tablă în etape. Schimbarea de fază poate fi măsurată folosind un analizor de rețea vectorială, care poate măsura atât mărimea, cât și faza semnalului RF.



Echipament de testare

Pentru a testa performanța circulatorilor RF, sunt necesare mai multe tipuri de echipamente. Acestea includ generatoare de semnal, contoare de putere, analizoare de rețea și analizoare de spectru.

1. Generatoare de semnal
   Generatoarele de semnal sunt utilizate pentru a genera semnale RF cu frecvențe specifice, amplitudini și formate de modulare. Ele sunt esențiale pentru testarea pierderii de inserție și izolarea circulatorilor RF. Un generator de semnal bun ar trebui să aibă o gamă largă de frecvență, o stabilitate ridicată a puterii de ieșire și zgomot în fază mică.

2. Contoare de putere
   Contoarele de putere sunt utilizate pentru a măsura puterea semnalului RF. Acestea sunt utilizate împreună cu generatoarele de semnal pentru a măsura pierderea și izolarea de inserție. Un contor de putere ar trebui să aibă o precizie ridicată și o gamă largă dinamică.

3. Analizatoare de rețea
   Analizatorii de rețea sunt cele mai versatile echipamente de testare pentru circulatorii RF. Acestea pot măsura pierderea de inserție, izolarea, pierderea de revenire și schimbarea fazelor simultan. Un analizor de rețea trimite un semnal RF măturat în circulator și măsoară semnalele transmise și reflectate la diferite frecvențe. De asemenea, poate afișa rezultatele în diferite formate, cum ar fi diagramele Smith și parcelele de răspuns la frecvență.

4. Analizatoare de spectru
   Analizatorii de spectru sunt utilizați pentru a analiza spectrul de frecvență al semnalului RF. Acestea pot fi utilizate pentru a detecta semnale sau armonice nedorite generate de circulator. Un analizor de spectru poate afișa puterea semnalului în funcție de frecvență, permițând identificarea ușoară a oricărei probleme legate de frecvență.

Proceduri de testare

Testarea circulatorilor RF implică de obicei următorii pași:

1. Configurare inițială
   Înainte de a începe testarea, echipamentul de testare trebuie calibrat pentru a asigura măsurători precise. Circulatorul trebuie să fie conectat corespunzător la echipamentul de testare, iar impedanța sistemului ar trebui să fie potrivită cu impedanța circulatorului.

2. Măsurarea pierderilor de inserție
   Un generator de semnal este setat pe o frecvență și o amplitudine specifică, iar semnalul este trimis într -un port al circulatorului. Un contor de putere este utilizat pentru a măsura puterea la portul de ieșire. Pierderea de inserție este calculată scăzând puterea de ieșire din puterea de intrare. Această măsurare se repetă la diferite frecvențe pentru a obține răspunsul la frecvența pierderii de inserție.

3. Măsurarea izolării
   Un semnal este aplicat pe un port al circulatorului, iar puterea de la portul care nu este adiacent este măsurată folosind un contor de putere. Izolarea este calculată ca raportul dintre puterea de intrare și puterea de la portul care nu este adiacent. Similar cu pierderea de inserție, izolarea este măsurată la diferite frecvențe pentru a obține răspunsul la frecvența de izolare.

4. Măsurarea pierderilor de retur
   Un analizor de rețea este utilizat pentru a măsura pierderea de rentabilitate. Analizatorul de rețea trimite un semnal RF măturat în circulator, iar semnalul reflectat este măsurat. Pierderea de retur este afișată pe analizatorul de rețea în funcție de frecvență.

5. Măsurarea deplasării fazelor
   Un analizor de rețea vectorială este utilizat pentru a măsura schimbarea fazelor. Analizatorul de rețea vectorială măsoară atât mărimea, cât și faza semnalului RF pe măsură ce trece prin circulator. Schimbarea de fază este calculată ca diferența de fază între semnalele de intrare și ieșire.

Considerații pentru testare

La testarea circulatorilor RF, există mai multe considerente care trebuie luate în considerare.

1. Condiții de mediu
   Performanța circulatorilor RF poate fi afectată de condițiile de mediu, cum ar fi temperatura, umiditatea și vibrațiile. Prin urmare, testarea trebuie efectuată în condiții de mediu controlate pentru a asigura rezultate exacte și repetabile.

2. Pierderi de cablu
   Cablurile utilizate pentru a conecta circulatorul la echipamentul de testare pot introduce pierderi și schimbări de fază. Aceste pierderi ar trebui luate în considerare la calcularea parametrilor de performanță ai circulatorului. Se recomandă utilizarea cablurilor de înaltă calitate, cu pierderi mici și caracteristici stabile de fază.

3. Interval de frecvență de testare
   Intervalul de frecvență de testare ar trebui să acopere întregul interval de frecvență de funcționare a circulatorului. Acest lucru asigură că circulatorul funcționează bine în spectrul său de frecvență prevăzut.

Concluzie

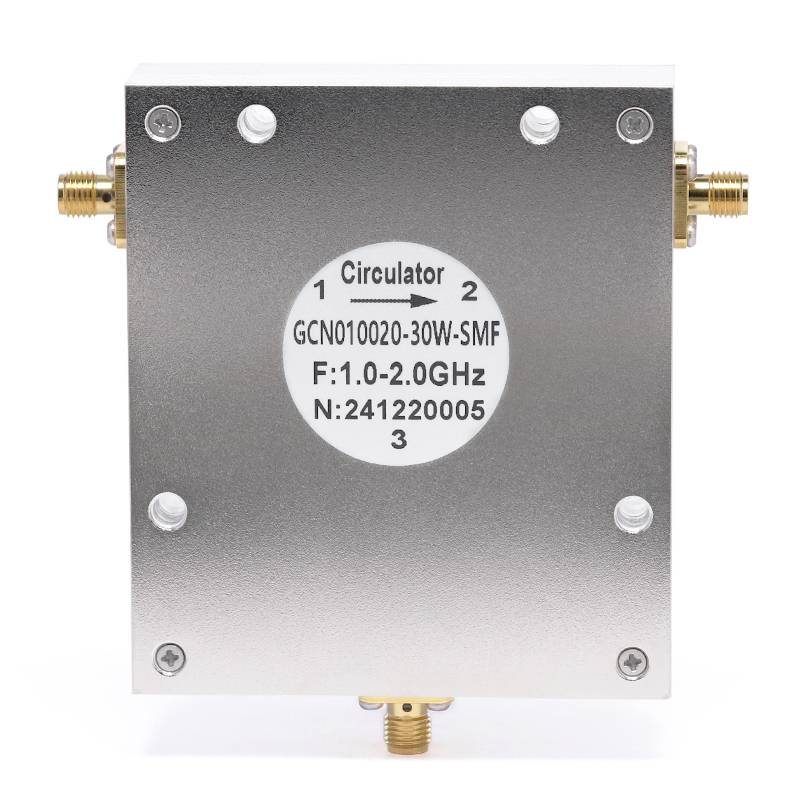

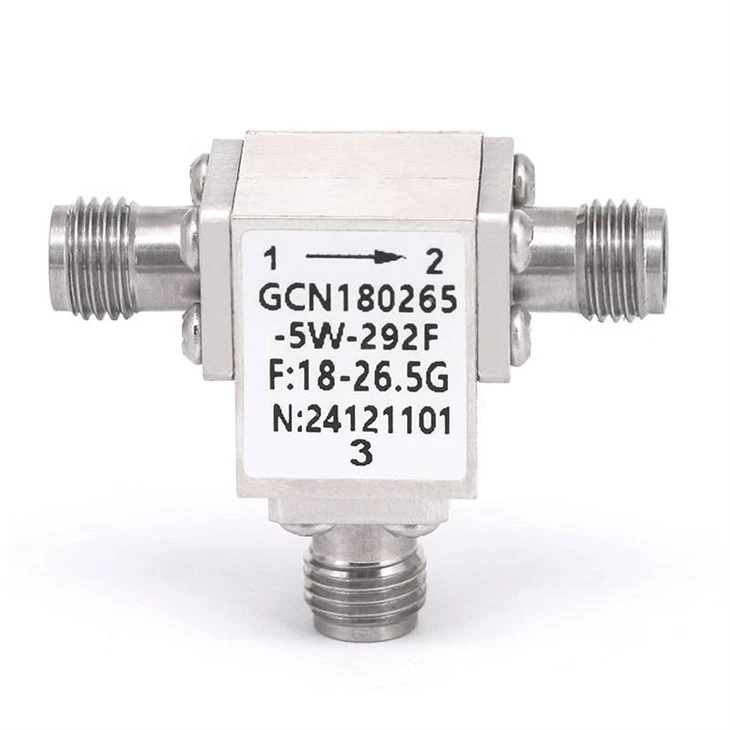

Testarea performanței circulatorilor RF este un proces complex, dar esențial pentru asigurarea calității și fiabilității acestora. Prin măsurarea parametrilor cheie de performanță, cum ar fi pierderea de inserție, izolarea, pierderea de retur și schimbarea fazelor, ne putem asigura că al nostruCirculatoare coaxiale RFFaceți cunoștință cu cele mai înalte standarde. La compania noastră, ne -am angajat să oferim circulatoare RF de înaltă calitate, care sunt testate în detaliu pentru a asigura performanțe optime.

Dacă aveți nevoie de circulatori RF pentru sistemul dvs. RF, vă invităm să ne contactați pentru o discuție de achiziții. Echipa noastră de experți este gata să vă ajute să selectați circulatorii potriviți pentru aplicația dvs. specifică și să răspundeți la orice întrebare pe care o puteți avea.

Referințe

• Pozar, DM (2011). Inginerie cu microunde. Wiley.
• Collin, RE (2001). Fundații pentru inginerie cu microunde. Wiley.
