Cum se depanează încărcările RF?

Depanarea încărcărilor RF poate fi o mică durere de cap, dar cu cunoștințele potrivite, poate fi o sarcină gestionabilă. În calitate de furnizor de încărcături RF, mi-am văzut partea corectă de probleme și am învățat câteva trucuri de-a lungul anilor. Să vedem cum puteți depana eficient încărcările RF.

Înțelegerea elementelor de bază ale încărcărilor RF

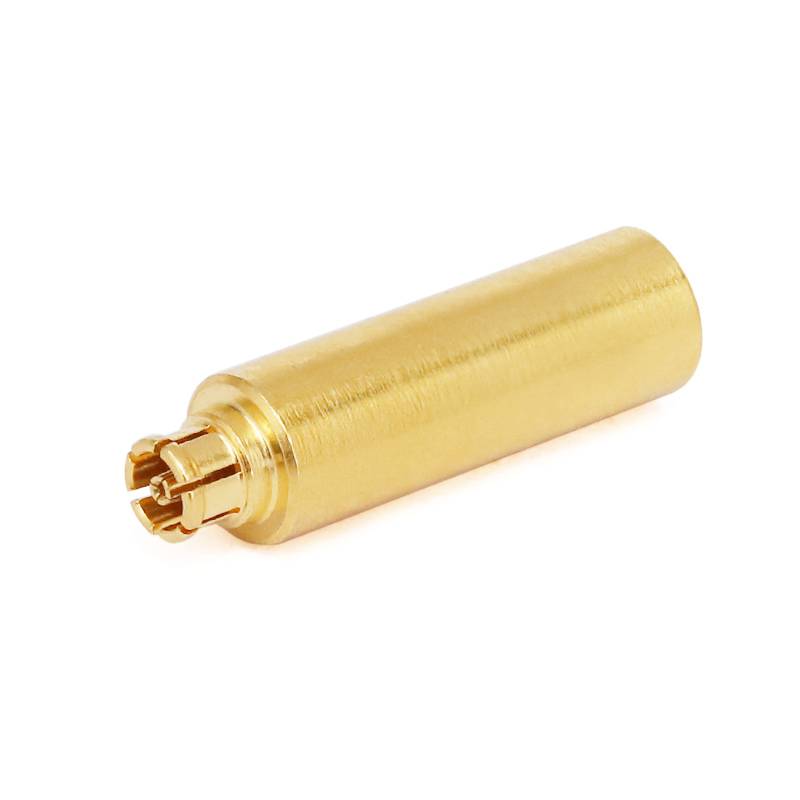

În primul rând, ce sunt încărcările RF? Sarcinile RF sunt dispozitive care absorb energia RF și o disipează sub formă de căldură. Sunt utilizate în diverse aplicații, cum ar fi testarea transmițătoarelor, receptoarelor și a altor echipamente RF. Există diferite tipuri de încărcări RF, cum ar fiÎncărcări RF G3PO,Încărcări SMA RF, șiÎncărcări RF GPO. Fiecare tip are propriile specificații și caracteristici, care pot afecta modul în care funcționează și ce fel de probleme ar putea întâmpina.

Inspecție vizuală

Primul pas în depanarea oricărei sarcini RF este o inspecție vizuală. Uitați-vă bine la încărcătura în sine. Verificați dacă există daune fizice, cum ar fi fisuri, lovituri sau conexiuni slăbite. O sarcină RF deteriorată poate cauza tot felul de probleme, cum ar fi o potrivire slabă a impedanței sau chiar o defecțiune completă.

Uită-te la conectori. Sunt curate și fără coroziune? Conectorii corodați pot duce la pierderea semnalului și la măsurători inexacte. Dacă observați coroziune, puteți încerca să curățați conectorii cu un detergent adecvat pentru contacte. Asigurați-vă că urmați instrucțiunile producătorului atunci când utilizați orice produse de curățare.

De asemenea, verificați cablul care este conectat la sarcina RF. Căutați orice semne de uzură, cum ar fi fire uzate sau izolație deteriorată. Un cablu defect poate introduce zgomot și interferențe în sistem, ceea ce face dificilă obținerea unor citiri precise.

Testarea impedanței

Unul dintre cele mai importante aspecte ale unei sarcini RF este impedanța acesteia. Impedanța este o măsură a modului în care sarcina rezistă fluxului de energie RF. Majoritatea sarcinilor RF sunt proiectate să aibă o impedanță specifică, de obicei 50 ohmi. Dacă impedanța sarcinii este oprită, poate provoca reflexii și unde staționare, care pot afecta performanța sistemului dumneavoastră RF.

Pentru a testa impedanța unei sarcini RF, veți avea nevoie de un analizor de impedanță sau un analizor de rețea. Acestea sunt echipamente specializate care pot măsura impedanța unui dispozitiv pe o gamă de frecvențe. Conectați analizorul la sarcina RF și urmați instrucțiunile pentru a efectua măsurarea.

Dacă impedanța măsurată este semnificativ diferită de valoarea specificată, ar putea exista o problemă cu sarcina. Poate fi din cauza unui defect de fabricație, a unei deteriorări fizice sau a unei probleme cu conectorii. În unele cazuri, este posibil să puteți ajusta sarcina pentru a corecta impedanța, dar în alte cazuri, ar putea fi necesar să înlocuiți sarcina.

Manevrarea puterii

Un alt factor important de luat în considerare este capacitatea de manipulare a puterii a încărcăturii RF. Fiecare sarcină RF are o putere nominală maximă, care indică cantitatea maximă de putere RF pe care o poate disipa în siguranță. Dacă încercați să utilizați sarcina la un nivel de putere mai mare decât valoarea nominală, aceasta se poate supraîncălzi și eșua.

Pentru a verifica dacă manipularea puterii este o problemă, trebuie să cunoașteți nivelul de putere al semnalului RF care este aplicat sarcinii. Puteți utiliza un contor de putere pentru a măsura puterea. Comparați puterea măsurată cu puterea maximă a sarcinii RF.

Dacă nivelul de putere este aproape sau depășește valoarea nominală, trebuie să luați măsuri. Puteți fie să reduceți puterea semnalului RF, fie să utilizați o sarcină cu o putere mai mare. Supraîncălzirea nu numai că poate deteriora încărcătura, ci poate reprezenta și un risc de siguranță, așa că este important să abordați această problemă cât mai curând posibil.

Raspuns in frecventa

Sarcinile RF sunt proiectate să funcționeze într-un interval de frecvență specific. Dacă utilizați sarcina în afara intervalului de frecvență specificat, este posibil să nu funcționeze conform așteptărilor. Răspunsul în frecvență al unei sarcini RF descrie modul în care performanța sa se schimbă cu frecvența.

Pentru a testa răspunsul în frecvență, puteți utiliza un analizor de spectru sau un analizor de rețea. Aceste instrumente pot măsura amplitudinea și faza semnalului RF la frecvențe diferite. Trasează rezultatele pe un grafic pentru a vedea cum se comportă sarcina în intervalul de frecvență.

Dacă răspunsul în frecvență nu este plat sau dacă există variații semnificative, ar putea indica o problemă cu sarcina. Poate fi din cauza unui defect de proiectare, a unui defect de fabricație sau a interferenței cu alte componente ale sistemului. În unele cazuri, este posibil să puteți compensa problemele de răspuns în frecvență utilizând tehnici suplimentare de filtrare sau egalizare.

Integritatea semnalului

Când depanați încărcările RF, este, de asemenea, important să luați în considerare integritatea semnalului. O sarcină RF bună nu ar trebui să introducă nicio distorsiune sau zgomot semnificativ în semnal. Pentru a verifica integritatea semnalului, puteți utiliza un generator de semnal și un osciloscop.

Generați un semnal RF cunoscut și aplicați-l la sarcina RF. Apoi, utilizați osciloscopul pentru a măsura semnalul de ieșire. Comparați semnalul de ieșire cu semnalul de intrare. Căutați orice semne de distorsiune, cum ar fi modificări ale amplitudinii, fazei sau formei de undă.

Dacă observați o distorsiune semnificativă, aceasta ar putea fi din cauza unei probleme cu încărcarea RF. Ar putea fi cauzată de neliniaritatea sarcinii, potrivirea slabă a impedanței sau interferența din alte surse. Este posibil să fie nevoie să investigați în continuare cauza distorsiunii și să luați măsurile corespunzătoare.

Testarea temperaturii

Temperatura poate avea un impact semnificativ asupra performanței unei sarcini RF. Pe măsură ce sarcina disipă energia RF sub formă de căldură, temperatura acesteia poate crește. Dacă temperatura devine prea mare, aceasta poate afecta impedanța, manevrarea puterii și răspunsul în frecvență al sarcinii.

Pentru a testa temperatura unei sarcini RF, puteți utiliza un termometru cu infraroșu sau un termocuplu. Măsurați temperatura încărcăturii în timp ce aceasta este în funcțiune. Comparați temperatura măsurată cu temperatura maximă de funcționare specificată de producător.

Dacă temperatura se apropie sau depășește limita maximă, trebuie să îmbunătățiți răcirea încărcăturii. Puteți folosi un radiator sau un ventilator de răcire pentru a ajuta la disiparea căldurii. În unele cazuri, poate fi necesar să reduceți puterea semnalului RF pentru a preveni supraîncălzirea.

Calibrare

Calibrarea regulată este esențială pentru menținerea preciziei unei sarcini RF. În timp, performanța unei sarcini RF se poate modifica din cauza unor factori precum îmbătrânirea, variațiile de temperatură și condițiile de mediu. Calibrarea asigură că sarcina încă funcționează în limitele toleranței specificate.

Majoritatea sarcinilor RF trebuie calibrate periodic, de obicei o dată pe an sau conform recomandărilor producătorului. Pentru a calibra o sarcină RF, va trebui să o trimiteți la un laborator de calibrare. Laboratorul va folosi echipamente specializate pentru a măsura performanța încărcăturii și a o ajusta dacă este necesar pentru a o readuce în toleranța specificată.

Concluzie

Depanarea încărcărilor RF poate fi un proces complex, dar urmând acești pași, puteți identifica și rezolva multe probleme comune. Nu uitați să începeți cu o inspecție vizuală, apoi treceți la testarea impedanței, manevrării puterii, răspunsului în frecvență, integrității semnalului și temperaturii. Calibrarea regulată este, de asemenea, importantă pentru a asigura acuratețea sarcinii.

Dacă încă întâmpinați probleme la depanarea încărcării RF sau dacă aveți nevoie de o nouă încărcare RF pentru aplicația dvs., nu ezitați să contactați. În calitate de furnizor de încărcături RF, avem o gamă largă de încărcături RF de înaltă calitate, inclusivÎncărcări RF G3PO,Încărcări SMA RF, șiÎncărcări RF GPO. Vă putem ajuta să găsiți încărcătura potrivită pentru nevoile dvs. și să vă oferim asistența de care aveți nevoie pentru ca sistemul dumneavoastră RF să funcționeze fără probleme. Contactați-ne astăzi pentru a discuta cerințele dvs. și pentru a începe procesul de achiziție.
