Care sunt avantajele și dezavantajele amplificatoarelor RF de clasa A?

Hei acolo! Ca furnizor de amplificatoare RF, am de-a face cu aceste dispozitive ingenioase de ceva vreme. Astăzi, mă voi scufunda în lumea amplificatoarelor RF de clasa A și voi vorbi despre avantajele și dezavantajele acestora.

Să începem cu lucrurile bune - avantajele amplificatoarelor RF de clasa A. În primul rând, oferă o liniaritate excelentă. Liniaritatea este o problemă importantă în amplificatoarele RF, deoarece înseamnă că semnalul de ieșire este o reproducere exactă a semnalului de intrare. Cu alte cuvinte, există foarte puțină distorsiune. Acest lucru este foarte important în aplicațiile în care fidelitatea semnalului este crucială, cum ar fi sistemele audio de ultimă generație sau unele tipuri de sisteme de comunicații. De exemplu, dacă încercați să transmiteți un semnal radio complex cu o mulțime de frecvențe diferite, un amplificator de clasă A se va asigura că toate acele frecvențe ies la celălalt capăt, fără a se amesteca.

Un alt lucru grozav despre amplificatoarele RF de clasa A este distorsiunea lor armonică scăzută. Armonicele sunt frecvențe nedorite care sunt multipli ai frecvenței semnalului original. Când aveți multă distorsiune armonică, poate provoca interferențe cu alte semnale din același interval de frecvență. Amplificatoarele de clasa A mențin aceste armonici la un nivel minim, ceea ce este un avantaj enorm în mediile RF aglomerate.

Amplificatoarele din clasa A au, de asemenea, un design relativ simplu. În comparație cu alte clase de amplificatoare RF, acestea sunt mai ușor de înțeles și de construit. Această simplitate se poate traduce în costuri de dezvoltare mai mici și cicluri de proiectare mai scurte. Dacă sunteți un producător la scară mică sau un hobbyist, acesta poate fi un real avantaj. Nu trebuie să fii un expert în rachete pentru a pune în funcțiune un amplificator de clasă A.

Acum, să vorbim despre răspunsul în frecvență. Amplificatoarele RF de clasa A au de obicei un răspuns în frecvență larg și plat. Aceasta înseamnă că pot amplifica semnalele pe o gamă largă de frecvențe fără pierderi semnificative de câștig. Indiferent dacă lucrați cu semnale RF de joasă frecvență sau cu cele de înaltă frecvență, un amplificator de clasă A le poate gestiona destul de bine. De exemplu, al nostruAmplificatoare cu zgomot redus de 18 GHzsunt concepute pentru a profita de capacitățile de răspuns la frecvență largă ale amplificatoarelor de clasă A pentru a oferi performanțe excelente în gama de 18 GHz.

Cu toate acestea, ca orice tehnologie, amplificatoarele RF de clasa A nu sunt toate strălucitoare și curcubee. Există câteva dezavantaje semnificative de care trebuie să fii conștient.

Unul dintre cele mai mari dezavantaje este eficiența lor scăzută. Amplificatoarele de clasa A sunt cunoscute pentru că sunt înfometate de putere. Ele funcționează cu dispozitivul activ (de obicei un tranzistor) conducând tot timpul, chiar și atunci când nu există semnal de intrare. Această conducție constantă înseamnă că o mulțime de energie este irosită sub formă de căldură. De fapt, într-un amplificator de clasă A, eficiența maximă teoretică este de doar 50%, dar în aplicațiile din lumea reală, este adesea mult mai mică, uneori în jur de 20 - 30%. Aceasta este o problemă majoră în dispozitivele alimentate cu baterii sau în aplicațiile în care consumul de energie este un factor critic. De exemplu, dacă construiți un dispozitiv RF portabil, consumul mare de energie al unui amplificator de clasă A poate descărca rapid bateria, reducând durata de funcționare a dispozitivului.

Căldura generată de amplificatoarele de clasă A nu este doar o problemă de putere - consum; este și o problemă de fiabilitate. Căldura excesivă poate face ca componentele din amplificator să se degradeze în timp, ceea ce duce la o durată de viață mai scurtă și defecțiuni mai frecvente. Trebuie să investiți în soluții bune de absorbție a căldurii pentru a menține amplificatorul rece, ceea ce se adaugă la costul general și complexitatea sistemului.

Un alt dezavantaj este puterea limitată. Amplificatoarele de clasa A nu sunt potrivite pentru aplicații de mare putere. Din cauza eficienței lor scăzute și a problemelor de disipare a căldurii, este dificil să împingeți un amplificator de clasă A pentru a furniza o cantitate mare de putere. Dacă trebuie să amplificați un semnal la un nivel de putere foarte mare, ar putea fi necesar să vă uitați la alte clase de amplificatoare, cum ar fi Clasa B sau Clasa C.

În ceea ce privește costul, în timp ce proiectarea amplificatoarelor de clasă A este relativ simplă, costul total poate fi totuși ridicat. Nevoia de componente de înaltă calitate pentru a asigura o liniaritate bună și o distorsiune scăzută, împreună cu costul soluțiilor de absorbție a căldurii, se poate adăuga. Acest lucru poate face amplificatoarele de clasă A mai puțin atractive pentru aplicațiile sensibile la costuri.

Să vorbim și despre mărime. Datorită cerințelor de absorbție a căldurii și a necesității de surse de alimentare mai mari pentru a face față consumului mare de energie, amplificatoarele de clasă A tind să fie mai voluminoase decât alte tipuri de amplificatoare. Aceasta poate fi o problemă în aplicațiile în care spațiul este limitat, cum ar fi unele tipuri de dispozitive mobile sau sisteme RF compacte.

Acum, chiar și cu aceste dezavantaje, există încă o mulțime de situații în care amplificatoarele RF de clasă A strălucesc. De exemplu, în aplicațiile în care calitatea semnalului este prioritară, cum ar fi unele echipamente de cercetare științifică sau sisteme audio de ultimă generație, avantajele liniarității și distorsiunii scăzute depășesc dezavantajele eficienței scăzute și costului ridicat.

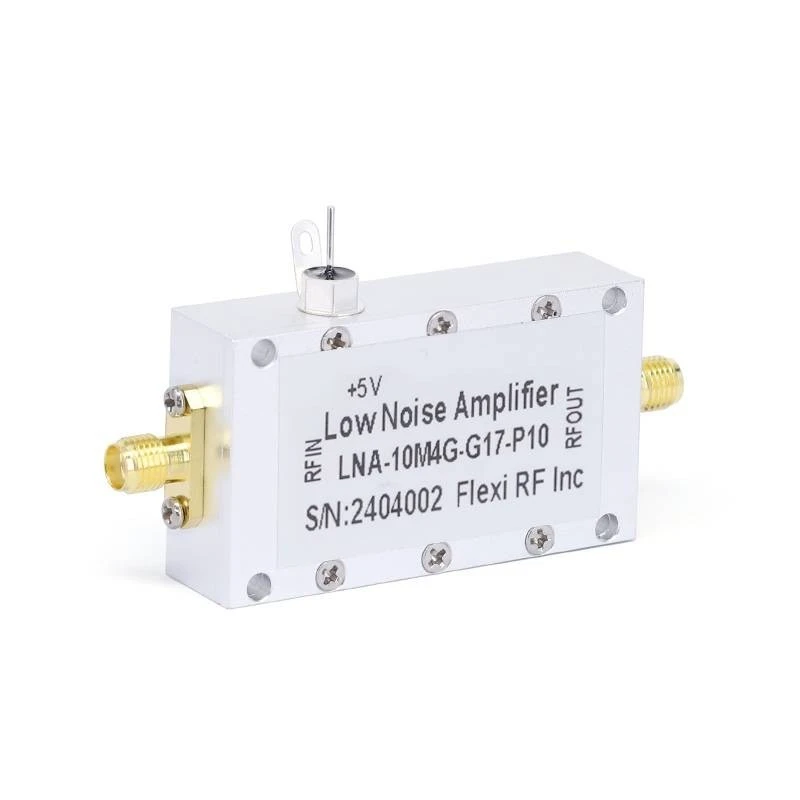

Dacă sunteți interesat de amplificatoarele noastre RF, vă oferim și noiAmplificatoare cu zgomot redus de 90 GHzşiAmplificatoare cu zgomot redus de 170 GHz. Aceste produse sunt concepute pentru a satisface nevoile specifice ale aplicațiilor de înaltă frecvență, profitând de caracteristicile unice ale amplificatoarelor din clasa A, încercând în același timp să atenueze unele dintre dezavantaje.

Deci, dacă sunteți pe piața pentru amplificatoare RF și vă gândiți la amplificatoare de clasă A, este important să cântăriți cu atenție avantajele și dezavantajele. Gândiți-vă la cerințele specifice ale aplicației dvs., cum ar fi consumul de energie, calitatea semnalului și costul. Dacă aveți întrebări sau doriți să discutați în continuare despre nevoile dvs., nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți cea mai bună soluție de amplificator RF pentru proiectul dvs. Indiferent dacă sunteți un producător la scară largă sau un amator mic, avem expertiza și produsele pentru a vă satisface nevoile. Să începem o conversație și să vedem cum putem colabora pentru a vă obține amplificatorul RF potrivit pentru situația dvs.

Referințe

• „Design amplificator RF” de Chris Bowick
• „Ingineria cu microunde” de David M. Pozar
