Care sunt aplicațiile izolatoarelor RF în cuplele RF?

Izolatoarele RF și cuplele RF sunt două componente cruciale în sistemele de radiofrecvență (RF), fiecare cu funcțiile și caracteristicile sale unice. În calitate de furnizor experimentat de izolatoare RF, am fost martor direct la modul în care aceste două dispozitive funcționează în tandem pentru a îmbunătăți performanța sistemelor RF. În acest blog, voi aprofunda în aplicațiile izolatoarelor RF în cuplajele RF, aruncând lumină asupra capacităților lor combinate și a beneficiilor pe care le aduc diverselor industrii.

Înțelegerea izolatorilor RF și a cuplelor RF

Înainte de a explora aplicațiile lor, să înțelegem pe scurt ce sunt izolatoarele RF și cuplele RF. Un izolator RF este un dispozitiv cu două porturi care permite semnalelor RF să treacă într-o direcție, oferind în același timp o izolare ridicată în direcția inversă. Este folosit în principal pentru a proteja componentele RF sensibile de semnalele reflectate, care pot cauza instabilitate, interferențe și chiar deteriorarea echipamentului.

Pe de altă parte, un cuplaj RF este un dispozitiv cu mai multe porturi care prelevează o parte a semnalului RF de la o linie de transmisie și o livrează către alt port. Cuplajele sunt utilizate pentru o varietate de scopuri, cum ar fi monitorizarea semnalului, măsurarea puterii și distribuția semnalului.

Aplicații ale izolatorilor RF în cuplajele RF

Protecția semnalului

Una dintre principalele aplicații ale izolatoarelor RF în cuplele RF este protecția semnalului. Într-un sistem RF tipic, cuplele RF sunt adesea folosite pentru a eșantiona și a monitoriza puterea semnalului principal. Cu toate acestea, orice nepotrivire a impedanței în calea de monitorizare poate provoca reflexii, care pot reveni apoi la sursă și pot perturba semnalul principal.

Prin plasarea unui izolator RF între cuplul RF și echipamentul de monitorizare, putem împiedica aceste semnale reflectate să ajungă la sursă. De exemplu, într-o stație de bază fără fir, cuplul RF prelevează semnalul de ieșire al amplificatorului de putere în scopuri de monitorizare. Un izolator RF este instalat între cuplaj și contorul de putere pentru a proteja amplificatorul de putere de semnalele reflectate cauzate de nepotrivirile de impedanță în contorul de putere sau cablurile de conectare. Acest lucru asigură stabilitatea și fiabilitatea funcționării amplificatorului de putere.

Îmbunătățirea calității semnalului

Izolatoarele RF pot îmbunătăți, de asemenea, calitatea semnalului în aplicațiile de cuplare RF. Când se folosește un cuplaj RF pentru distribuția semnalului, porturile de ieșire pot experimenta condiții de încărcare diferite, ceea ce poate duce la nepotriviri de impedanță și reflexii. Aceste reflexii pot cauza distorsiuni și interferențe ale semnalului, degradând calitatea generală a semnalului.

Un izolator RF poate fi adăugat la fiecare port de ieșire al cuplului RF pentru a absorbi semnalele reflectate și pentru a oferi o sarcină potrivită cuplului. Acest lucru ajută la menținerea unui semnal de ieșire curat și stabil, în special în aplicațiile de înaltă frecvență unde integritatea semnalului este de cea mai mare importanță. De exemplu, într-un sistem de comunicații prin satelit, cuplele RF sunt folosite pentru a distribui semnalele RF către mai multe receptoare. Izolatoarele RF de la porturile de ieșire ale cuplelor asigură că semnalele primite de fiecare receptor sunt de înaltă calitate, lipsite de interferențele cauzate de reflexii.

Protecția amplificatorului de putere în sistemele cuplate

În sistemele RF în care amplificatoarele de putere sunt utilizate împreună cu cuplele RF, izolatoarele RF joacă un rol vital în protejarea amplificatoarelor de putere. Amplificatoarele de putere sunt sensibile la puterea reflectată, iar puterea reflectată excesivă poate cauza supraîncălzirea și deteriorarea componentelor amplificatorului.

Când un cuplaj RF este utilizat pentru a eșantiona puterea de ieșire a unui amplificator de putere, izolatorul plasat între amplificator și cuplaj împiedică puterea reflectată de la cuplaj sau componentele ulterioare de monitorizare sau distribuție să ajungă la amplificator. Acest lucru prelungește durata de viață a amplificatorului de putere și reduce riscul defecțiunilor sistemului. De exemplu, într-un sistem radar, amplificatorul de putere generează semnale RF de mare putere, iar un cuplaj RF prelevează o porțiune din acest semnal pentru monitorizare. Izolatorul RF asigură că amplificatorul de putere funcționează în siguranță și eficient.

Exemple specifice de produse

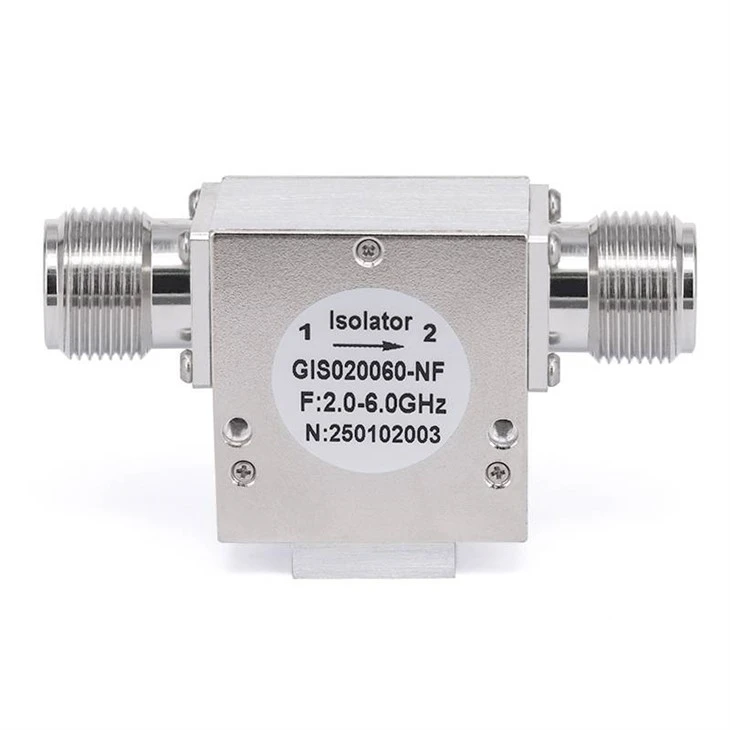

În calitate de furnizor de izolatoare RF, oferim o gamă largă de izolatoare RF potrivite pentru diferite aplicații de cuplare RF. NoastreIzolatoare coaxiale RF de 6GHzsunt ideale pentru aplicații în banda de frecvență de 6GHz, cum ar fi sistemele Wi - Fi 6E. Acești izolatori asigură o izolare excelentă și pierderi reduse de inserție, asigurând funcționarea fiabilă a cuplelor RF în aceste sisteme.

Pentru aplicații de înaltă frecvență, sistemul nostruIzolatoare coaxiale RF de 40 GHzsunt concepute pentru a face față provocărilor legate de frecvențele milimetrice ale undelor. Ele sunt utilizate în mod obișnuit în stațiile de bază cu unde milimetrice 5G, unde cuplele RF sunt folosite pentru monitorizarea și distribuția semnalului. Izolatoarele protejează componentele sensibile din sistem de semnalele reflectate și mențin calitatea semnalului la aceste frecvențe înalte.

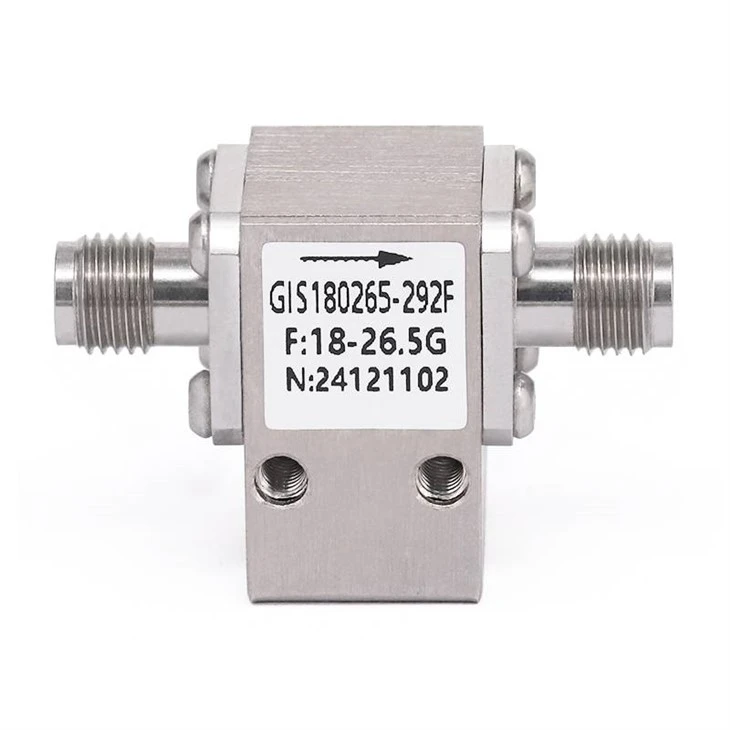

NoastreIzolatoare coaxiale RF de 26,5 GHzsunt, de asemenea, potrivite pentru aplicații în intervalul de frecvență 24 - 26,5 GHz, cum ar fi sistemele radar auto. În aceste sisteme, cuplele RF sunt folosite pentru a împărți și distribui semnalele RF, iar izolatorii asigură stabilitatea și fiabilitatea funcționării radarului prin protejarea componentelor de reflexii.

Concluzie și apel la acțiune

În concluzie, aplicațiile izolatoarelor RF în cuplele RF sunt diverse și esențiale pentru buna funcționare a sistemelor RF. De la protecția semnalului până la îmbunătățirea calității semnalului și protejarea amplificatoarelor de putere, izolatoarele RF joacă un rol crucial în îmbunătățirea performanței și fiabilității sistemelor bazate pe cuplare RF.

Dacă sunteți în căutarea izolatoarelor RF de înaltă calitate pentru aplicațiile dvs. de cuplare RF, suntem aici pentru a vă oferi cele mai bune soluții. Echipa noastră de experți vă poate ajuta să selectați cele mai potrivite izolatoare în funcție de cerințele dumneavoastră specifice. Indiferent dacă sunteți în industria de telecomunicații, aerospațială sau auto, avem produsele și cunoștințele necesare pentru a vă satisface nevoile. Contactați-ne astăzi pentru a începe o discuție privind achizițiile și pentru a duce sistemul dumneavoastră RF la nivelul următor.

Referințe

1. Pozar, DM (2011). Inginerie cu microunde (ed. a IV-a). Wiley.
2. Collin, RE (2001). Fundamente pentru ingineria cu microunde (ed. a 2-a). McGraw - Hill.
3. Vendelin, GD, Pavio, AM și Rohde, UL (1990). Proiectarea circuitelor cu microunde folosind tehnici liniare și neliniare. Wiley.
