Care sunt diferențele dintre circulatoarele RF monolitice și hibride?

În domeniul tehnologiei de radiofrecvență (RF), circulatoarele joacă un rol crucial în gestionarea fluxului de semnale RF. Sunt dispozitive pasive non-reciproce care permit semnalelor să circule într-o direcție specifică în jurul porturilor. Două tipuri comune de circulatoare RF sunt circulatoarele monolitice și hibride. În calitate de furnizor de circulatoare RF, am fost martor direct la caracteristicile și aplicațiile unice ale acestor două tipuri și, în acest blog, voi aprofunda diferențele dintre ele.

1. Proiectare structurală

Circulatoare RF monolitice

Circulatoarele monolitice RF sunt construite ca o singură unitate integrată. Componentele de bază, cum ar fi materialul de ferită, circuitele microstrip sau stripline și structurile magnetice, sunt fabricate pe un singur substrat. Această construcție dintr-o singură piesă oferă mai multe avantaje. În primul rând, oferă un nivel ridicat de stabilitate mecanică. Deoarece toate componentele fac parte dintr-o singură structură, există mai puțin risc de dezaliniere sau defecțiune mecanică din cauza vibrațiilor sau șocurilor externe.

În al doilea rând, designul compact al circulatoarelor monolitice le face ideale pentru aplicații în care spațiul este limitat. De exemplu, în dispozitivele de comunicare cu factor de formă mic, cum ar fi radiourile portabile sau sistemele radar miniaturale, circulatorul monolitic poate fi integrat cu ușurință în spațiul disponibil limitat.

Circulatoare RF hibride

Circulatoarele hibride RF, pe de altă parte, sunt construite prin combinarea mai multor componente discrete. Aceste componente pot include elemente separate de ferită, conectori și plăci de circuite imprimate. Natura modulară a circulatoarelor hibride permite o mai mare flexibilitate în proiectare. Inginerii pot alege diferite tipuri de materiale de ferită, conectori și configurații de circuit în funcție de cerințele specifice ale aplicației.

Cu toate acestea, această modularitate vine și cu unele dezavantaje. Componentele multiple trebuie asamblate cu grijă, ceea ce crește riscul de nealiniere. O mică nealiniere în timpul procesului de asamblare poate degrada semnificativ performanța circulatorului, cum ar fi creșterea pierderii de inserție sau reducerea izolației.

2. Caracteristici de performanță

Pierdere de inserție

Pierderea prin inserție este un parametru critic de performanță pentru circulatoarele RF, deoarece reprezintă cantitatea de putere a semnalului care se pierde pe măsură ce semnalul trece prin circulator. Circulatoarele monolitice au, în general, pierderi de inserție mai mici în comparație cu circulatoarele hibride. Designul integrat al circulatoarelor monolitice reduce numărul de interfețe și discontinuități pe calea semnalului, rezultând o atenuare mai mică a semnalului.

În aplicațiile în care puterea semnalului este crucială, cum ar fi transmițătoarele RF de mare putere, pierderea de inserție mai mică a circulatoarelor monolitice poate ajuta la menținerea integrității semnalului transmis. De exemplu, într-un sistem de comunicații prin satelit, un circulator monolitic poate asigura că semnalul RF de mare putere de la transmițător ajunge la antenă cu pierderi minime.

Circulatoarele hibride, datorită construcției lor discrete ale componentelor, pot avea pierderi de inserție mai mari. Interfețele dintre diferitele componente pot provoca reflexii și împrăștierea semnalului, ceea ce duce la pierderi suplimentare de putere. Cu toate acestea, cu un design atent și selecția componentelor de înaltă calitate, pierderea de inserție a circulatoarelor hibride poate fi redusă la un nivel acceptabil pentru multe aplicații.

Izolare

Izolarea este o altă măsură importantă de performanță, care măsoară capacitatea circulatorului de a preveni scurgerea semnalelor între porturile neadiacente. Circulatoarele monolitice oferă de obicei performanțe bune de izolare. Structura integrată ajută la reținerea câmpurilor magnetice și la reducerea cuplării dintre porturi.

Într-un sistem de comunicații, izolarea ridicată este esențială pentru a preveni interferențele între diferitele căi de semnal. De exemplu, într-un sistem transceiver, circulatorul trebuie să izoleze transmițătorul de receptor pentru a evita auto-interferența. Circulatoarele monolitice pot realiza eficient această izolare, asigurând funcționarea corectă a transceiver-ului.

Circulatoarele hibride pot oferi, de asemenea, o izolare ridicată, dar necesită o proiectare și reglare mai atentă. Componentele discrete trebuie aranjate și optimizate pentru a minimiza cuplarea dintre porturi. În unele cazuri, pot fi necesare componente suplimentare de ecranare sau filtrare pentru a îmbunătăți performanța de izolare a circulatoarelor hibride.

Raspuns in frecventa

Circulatoarele monolitice au adesea un răspuns în frecvență mai limitat în comparație cu circulatoarele hibride. Designul integrat al circulatoarelor monolitice este optimizat pentru un interval de frecvență specific în timpul procesului de fabricație. Odată fabricat, poate fi dificil să se modifice răspunsul în frecvență al unui circulator monolitic.

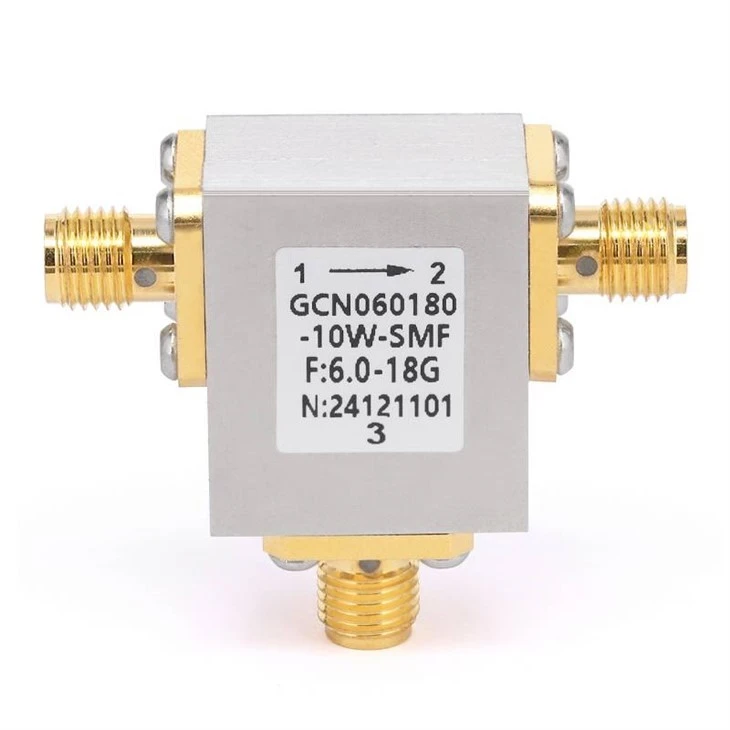

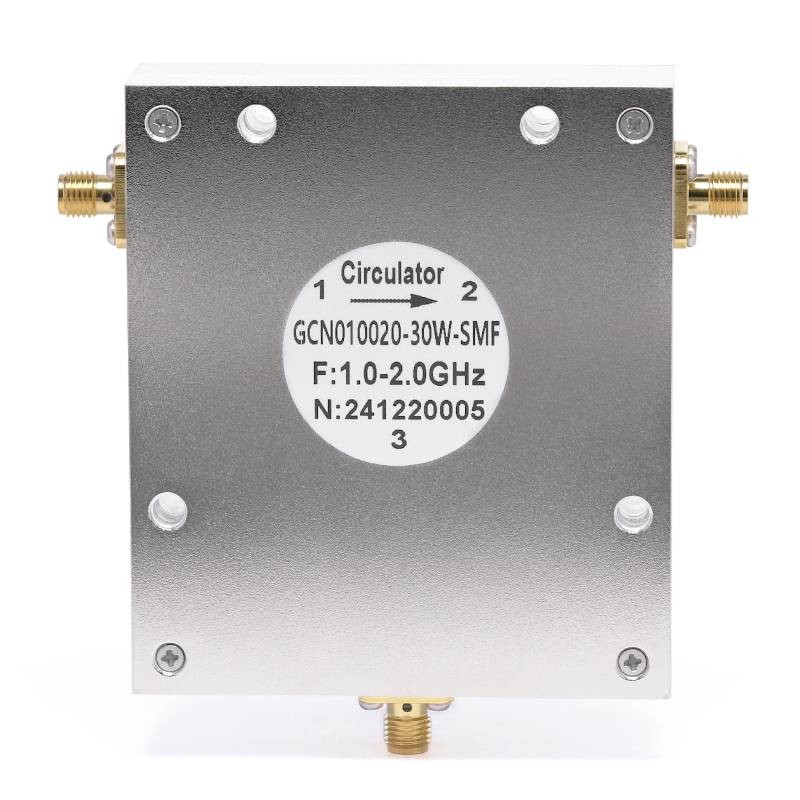

Circulatoarele hibride, cu designul lor modular, oferă o mai mare flexibilitate în răspunsul în frecvență. Inginerii pot selecta diferite materiale de ferită și configurații de circuit pentru a obține un interval de frecvență mai larg. De exemplu, dacă o aplicație necesită ca un circulator să funcționeze pe o bandă largă de frecvență, un circulator hibrid poate fi proiectat pentru a îndeplini această cerință. Oferim o varietate de circulatoare cu diferite game de frecvență, cum ar fiCirculatoare coaxiale RF de 26,5 GHz,Circulatoare coaxiale RF de 40 GHz, șiCirculatoare coaxiale RF de 18 GHz.

3. Costuri și considerații de producție

Cost

Circulatoarele monolitice sunt în general mai scumpe de fabricat decât circulatoarele hibride. Procesul de fabricare a circulatoarelor monolitice implică tehnici avansate de fabricare a semiconductoarelor, cum ar fi fotolitografia și depunerea în peliculă subțire. Aceste procese necesită echipamente specializate și medii de cameră curată, care cresc costul de producție.

Circulatoarele hibride, fiind formate din componente discrete, pot fi mai rentabile. Componentele pot fi obținute de la diferiți furnizori, iar procesul de asamblare este relativ simplu. Acest lucru face ca circulatoarele hibride să fie o opțiune mai atractivă pentru aplicațiile sensibile la costuri.

Complexitatea producției

Fabricarea circulatoarelor monolitice este un proces complex și foarte specializat. Necesită un control precis al parametrilor de fabricație pentru a asigura performanța consecventă a circulatoarelor. Orice abatere în procesul de fabricație poate duce la variații semnificative ale performanței circulatoarelor monolitice.

Circulatoarele hibride, deși necesită o asamblare atentă, au o complexitate de fabricație relativ mai mică. Componentele discrete pot fi ușor testate și înlocuite dacă este necesar în timpul procesului de asamblare. Acest lucru permite mai multă flexibilitate în procesul de producție și poate reduce timpul de producție.

4. Aplicații

Circulatoare RF monolitice

Circulatoarele monolitice RF sunt utilizate în mod obișnuit în aplicații în care sunt necesare performanțe ridicate, dimensiuni compacte și fiabilitate. În aplicațiile militare și aerospațiale, cum ar fi sistemele radar și sateliții de comunicații, circulatoarele monolitice sunt preferate datorită performanței lor excelente și a fiabilității ridicate. Dimensiunea compactă a circulatoarelor monolitice le face potrivite și pentru utilizarea în dispozitive portabile de comunicații și sisteme RF miniaturizate.

Circulatoare RF hibride

Circulatoarele hibride RF găsesc aplicații largi în sistemele de comunicații comerciale, cum ar fi stațiile de bază celulare și routerele Wi-Fi. Eficiența costurilor și flexibilitatea în proiectare le fac o alegere populară pentru aceste aplicații. În plus, în proiectele de cercetare și dezvoltare în care cerințele de frecvență se pot schimba, circulatoarele hibride pot fi ușor modificate pentru a îndeplini noile cerințe.

Concluzie

În rezumat, circulatoarele RF monolitice și hibride au diferențe distincte în ceea ce privește designul structural, caracteristicile de performanță, costul și aplicațiile. Circulatoarele monolitice oferă performanțe ridicate, dimensiuni compacte și fiabilitate ridicată, dar vin cu un cost mai mare și o flexibilitate limitată a frecvenței. Circulatoarele hibride, pe de altă parte, oferă o mai mare flexibilitate de proiectare, cost-eficacitate și un răspuns mai larg în frecvență în detrimentul unei performanțe potențial mai scăzute și al unei complexități mai mari de asamblare.

În calitate de furnizor de circulatoare RF, înțelegem nevoile diverse ale clienților noștri. Indiferent dacă aveți nevoie de un circulator monolit de înaltă performanță pentru o aplicație critică sau de un circulator hibrid rentabil pentru un proiect comercial, vă putem oferi soluția potrivită. Dacă sunteți interesat de circulatoarele noastre RF sau aveți cerințe specifice pentru proiectul dvs., vă rugăm să nu ezitați să ne contactați pentru o discuție detaliată și o negociere de achiziție.

Referințe

• Pozar, DM (2011). Ingineria cu microunde (ed. a IV-a). Wiley.
• Collin, RE (2001). Fundamente pentru ingineria cu microunde (ed. a 2-a). Wiley.
• Bahl, IJ, & Bhartia, P. (1988). Proiectarea circuitului în stare solidă pentru microunde. Wiley.
