Care sunt dezavantajele izolatoarelor RF?

În calitate de furnizor de izolatoare RF, deseori laud virtuțile acestor dispozitive în diverse aplicații, de la sisteme de comunicații fără fir până la radar și echipamente de testare. Cu toate acestea, este important să prezentați o viziune echilibrată. Astăzi, să analizăm dezavantajele izolatoarelor RF.

Pierdere de inserție

Unul dintre cele mai semnificative dezavantaje ale izolatoarelor RF este pierderea de inserție. Pierderea prin inserție se referă la reducerea puterii care are loc atunci când un semnal trece prin izolator. Această pierdere este o caracteristică inerentă a designului izolatorului, care utilizează materiale de ferită și câmpuri magnetice pentru a-și atinge proprietățile non-reciproce.

Într-un sistem de comunicații, chiar și o cantitate mică de pierdere de inserție poate avea un impact substanțial. De exemplu, într-o stație de bază celulară, unde eficiența energiei este crucială, pierderea de inserție înseamnă că trebuie transmisă mai multă putere pentru a obține aceeași putere a semnalului la receptor. Acest lucru nu numai că crește consumul de energie, dar generează și mai multă căldură, ceea ce necesită mecanisme suplimentare de răcire.

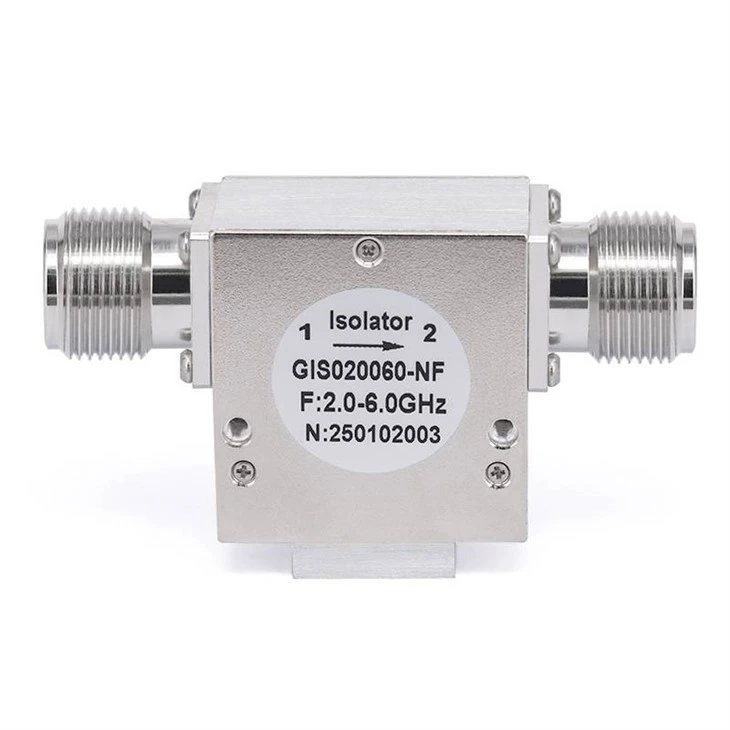

Pierderea de inserție este dependentă de frecvență. La frecvențe mai mari, pierderea de inserție tinde să crească. NoastreIzolatoare coaxiale RF de 6GHzpoate avea o pierdere de inserție relativ mai mică în comparație cu a noastrăIzolatoare coaxiale RF de 26,5 GHz. Pe măsură ce frecvența crește, performanța materialelor ferite se degradează, iar interacțiunea dintre undele electromagnetice și componentele izolatorului devine mai complexă, ducând la pierderi mai mari.

Cost

Izolatoarele RF pot fi relativ scumpe, în special cele proiectate pentru aplicații de înaltă frecvență și de înaltă performanță. Procesul de fabricație al izolatoarelor RF implică un control precis al materialelor ferite, câmpurilor magnetice și structurilor coaxiale. Materialele ferite de înaltă calitate sunt costisitoare, iar producția necesită tehnici avansate de fabricație și un control strict al calității.

Pentru proiecte la scară mică sau aplicații cu buget limitat, costul izolatoarelor RF poate fi o barieră semnificativă. De exemplu, într-un produs electronic de consum în care costul este un factor major în proiectare, adăugarea unui izolator RF poate să nu fie viabilă din punct de vedere economic. Chiar și pentru proiecte mai mari, costul cumulat al mai multor izolatoare poate crește rapid. NoastreIzolatoare coaxiale RF de 18 GHz, care sunt concepute pentru performanțe de înaltă frecvență, au un preț premium datorită materialelor avansate și proceselor de fabricație implicate.

Dimensiune si Greutate

Izolatoarele RF, în special cele cu capacități de manipulare de mare putere, pot fi relativ mari și grele. Materialele ferite si structurile magnetice necesare functionarii izolatorului ocupa spatiu fizic. În aplicațiile în care dimensiunea și greutatea sunt critice, cum ar fi dispozitivele aerospațiale și portabile, utilizarea izolatoarelor RF poate fi o provocare.

Într-un sistem de comunicații prin satelit, fiecare gram de greutate contează, deoarece afectează costul de lansare și performanța generală a satelitului. Un izolator RF mare și greu poate să nu fie potrivit pentru astfel de aplicații. În mod similar, într-un dispozitiv wireless portabil, dimensiunea izolatorului poate limita compactitatea și portabilitatea designului.

Gamă de frecvență limitată

Izolatoarele RF sunt de obicei proiectate pentru a funcționa într-un interval de frecvență specific. În afara acestui interval, performanța lor se degradează semnificativ. Acest interval de frecvență limitat poate fi o problemă în aplicațiile în care trebuie acoperit un spectru larg de frecvențe.

De exemplu, într-un sistem modern de comunicații fără fir care acceptă mai multe benzi de frecvență, un singur izolator RF poate să nu fie suficient. Poate fi necesar să se utilizeze mai multe izolatoare cu diferite game de frecvență, ceea ce crește complexitatea și costul sistemului. Izolatoarele noastre sunt proiectate cu atenție pentru a oferi performanțe optime în intervalele de frecvență specificate, dar utilizatorii trebuie să fie conștienți de aceste limitări atunci când aleg izolatorul potrivit pentru aplicațiile lor.

Sensibilitate la temperatură

Performanța izolatoarelor RF este foarte sensibilă la temperatură. Proprietățile magnetice ale materialelor ferite se modifică odată cu temperatura, ceea ce poate afecta pierderea de inserție a izolatorului, izolarea și alți parametri de performanță.

În medii cu temperatură ridicată, cum ar fi în medii industriale sau sub lumina directă a soarelui, pierderea de inserție a izolatorului poate crește, iar izolarea poate scădea. Acest lucru poate duce la degradarea semnalului și interferențe în sistem. Pe de altă parte, în medii cu temperatură scăzută, performanța izolatorului poate devia și de la valorile nominale. Tehnicile de compensare a temperaturii pot fi utilizate pentru a atenua aceste efecte, dar se adaugă la complexitatea și costul izolatorului.

Izolare non-ideală

Deși izolatoarele RF sunt proiectate pentru a oferi o izolare ridicată între porturile de intrare și de ieșire, în realitate, izolarea nu este niciodată perfectă. Există întotdeauna o oarecare scurgere a semnalului de la portul de ieșire înapoi la portul de intrare. Această izolare non-ideală poate cauza probleme în sistemele în care este necesară o izolare de nivel înalt.

Într-un test de înaltă performanță și o configurare de măsurare, chiar și o cantitate mică de scurgere de semnal poate afecta acuratețea măsurătorilor. Izolarea neideala poate duce, de asemenea, la auto-interferențe în sistemele de comunicații, reducând performanța generală a sistemului.

Impact asupra complexității sistemului

Adăugarea unui izolator RF la un sistem crește complexitatea acestuia. Izolatorul trebuie să fie integrat corespunzător în sistem, iar performanța sa trebuie luată în considerare cu atenție în proiectarea generală a sistemului.

De exemplu, potrivirea impedanței izolatorului cu celelalte componente din sistem este crucială. Potrivirea necorespunzătoare a impedanței poate duce la reflexii și la degradarea suplimentară a semnalului. În plus, capacitățile de gestionare a puterii izolatorului trebuie să fie compatibile cu nivelurile de putere din sistem. Toți acești factori necesită eforturi suplimentare de proiectare și testare pentru a asigura funcționarea corectă a sistemului.

În ciuda acestor dezavantaje, izolatoarele RF joacă încă un rol vital în multe aplicații. Capacitatea lor de a proteja componentele sensibile de semnalele reflectate și de a îmbunătăți stabilitatea generală a sistemului depășește adesea dezavantajele. La compania noastră, lucrăm în mod constant la îmbunătățirea performanței izolatoarelor noastre RF pentru a minimiza aceste dezavantaje.

Dacă vă gândiți să utilizați izolatoare RF în proiectul dvs. și doriți să aflați mai multe despre cum produsele noastre pot îndeplini cerințele dumneavoastră specifice, vă încurajăm să ne contactați pentru o discuție detaliată. Echipa noastră de experți este pregătită să vă ajute în alegerea izolatorului potrivit și pentru a răspunde oricăror preocupări pe care le puteți avea.

Referințe

• Pozar, DM (2011). Inginerie cu microunde. John Wiley & Sons.
• Collin, RE (2001). Fundamente pentru ingineria cu microunde. McGraw - Hill.
