Care sunt proprietățile electrice ale cablurilor de testare VNA?

Hei acolo! În calitate de furnizor de cabluri de testare VNA, sunt foarte încântat să mă aprofundez cu tine în proprietățile electrice ale acestor cabluri ingenioase.

În primul rând, să vorbim despre ce sunt cablurile de testare VNA. Sunt componente esențiale în domeniul testării și măsurării. VNA înseamnă Vector Network Analyzer, iar aceste cabluri sunt folosite pentru a conecta analizorul la dispozitivul testat. Dacă doriți să aflați mai multe despre ele, puteți consulta acest link:Cabluri de testare VNA.

Una dintre cele mai importante proprietăți electrice ale cablurilor de testare VNA este impedanța caracteristică. Impedanța caracteristică este practic raportul dintre tensiune și curent într-o undă care se deplasează pe cablu. Pentru majoritatea cablurilor de testare VNA, impedanța caracteristică standard este de 50 ohmi. Acest lucru se datorează faptului că multe echipamente RF (Radio Frequency) sunt proiectate să funcționeze cu o impedanță de 50 ohmi. Atunci când impedanța cablului se potrivește cu impedanța echipamentului, acesta asigură transferul maxim de putere și minimizează reflexiile semnalului.

Să vă dau un exemplu. Imaginați-vă că încercați să turnați apă printr-un furtun. Dacă furtunul are o îndoire, fluxul de apă va fi întrerupt și o parte din apă ar putea chiar să stropească înapoi. În mod similar, dacă impedanța cablului de testare VNA nu se potrivește cu impedanța VNA sau a dispozitivului testat, semnalul se poate reflecta înapoi, provocând erori în măsurare. Deci, a avea impedanța caracteristică potrivită este ca și cum ai avea un furtun neted pentru semnalele tale electrice.

O altă proprietate cheie este atenuarea. Atenuarea se referă la pierderea puterii semnalului pe măsură ce trece prin cablu. Se măsoară în decibeli pe unitate de lungime (dB/m sau dB/ft). Cantitatea de atenuare depinde de mai mulți factori, cum ar fi frecvența semnalului, lungimea cablului și construcția cablului.

Frecvențele mai înalte au tendința de a experimenta mai multă atenuare decât frecvențele inferioare. Acest lucru se datorează faptului că la frecvențe mai mari, semnalele electrice interacționează mai mult cu materialele din cablu, determinând ca mai multă energie să fie disipată sub formă de căldură. De exemplu, un cablu de testare VNA poate avea o atenuare de 0,5 dB/m la 1 GHz, dar aceasta ar putea crește la 2 dB/m la 10 GHz.

Lungimea cablului joacă, de asemenea, un rol important. Cu cât cablul este mai lung, cu atât semnalul se va atenua mai mult. Deci, atunci când alegeți un cablu de testare VNA, trebuie să luați în considerare distanța dintre VNA și dispozitivul testat. Dacă trebuie să măsurați semnale pe o distanță lungă, este posibil să doriți să alegeți un cablu cu atenuare mai mică sau să utilizați amplificatoare de semnal pentru a crește puterea semnalului.

VSWR, sau raportul de undă staționară de tensiune, este o altă proprietate electrică importantă. VSWR este o măsură a cât de bine se potrivește cablul cu sarcina (dispozitivul testat). Este raportul dintre tensiunea maximă și tensiunea minimă de pe cablu. Un VSWR de 1:1 înseamnă că cablul se potrivește perfect cu sarcina și nu există reflexii de semnal. În realitate, este aproape imposibil să obții un VSWR perfect 1:1, dar un VSWR mai mic este întotdeauna mai bun.

Un VSWR ridicat poate duce la probleme precum transferul redus de putere, măsurători inexacte și chiar deteriorarea echipamentului. De exemplu, dacă VSWR este prea mare, semnalul reflectat poate cauza supraîncălzirea sau funcționarea defectuoasă a VNA. Deci, atunci când selectați cabluri de testare VNA, ar trebui să căutați cabluri cu un VSWR scăzut, mai ales dacă lucrați cu semnale de mare putere.

Stabilitatea de fază este, de asemenea, o proprietate critică, mai ales atunci când efectuați măsurători precise. Stabilitatea de fază se referă la cât de mult se schimbă faza semnalului în timp, temperatură și frecvență. În unele aplicații, cum ar fi măsurătorile antenei sau testarea circuitelor cu microunde, chiar și o mică schimbare de fază poate duce la erori semnificative în măsurare.

De exemplu, dacă testați o antenă, faza semnalului poate afecta modelul de radiație al antenei. Dacă faza semnalului de la cablul de testare VNA se schimbă, poate face ca antena să pară a avea un model de radiație diferit de cel în care are de fapt. Deci, pentru aceste tipuri de aplicații, aveți nevoie de cabluri de testare VNA cu stabilitate ridicată de fază.

Acum, să vorbim despre modul în care aceste proprietăți electrice pot fi afectate de construcția cablului. Conductorul interior al cablului de testare VNA este de obicei realizat din cupru sau dintr-un aliaj de cupru. Cuprul este un bun conductor de electricitate, ceea ce ajută la reducerea atenuării. Conductorul exterior, cunoscut și sub numele de scut, este folosit pentru a proteja conductorul interior de interferențe electromagnetice externe. Un scut bun poate ajuta, de asemenea, la reducerea VSWR prin prevenirea scurgerilor de semnal.

Materialul dielectric dintre conductorii interior și exterior joacă, de asemenea, un rol în proprietățile electrice ale cablului. Materialele dielectrice diferite au constante dielectrice diferite, care pot afecta impedanța caracteristică, atenuarea și stabilitatea de fază a cablului. De exemplu, cablurile cu un material cu o constantă scăzută dielectrică, cum ar fi PTFE (politetrafluoretilena), tind să aibă o atenuare mai mică și o stabilitate de fază mai bună decât cablurile cu un material cu o constantă ridicată dielectrică.

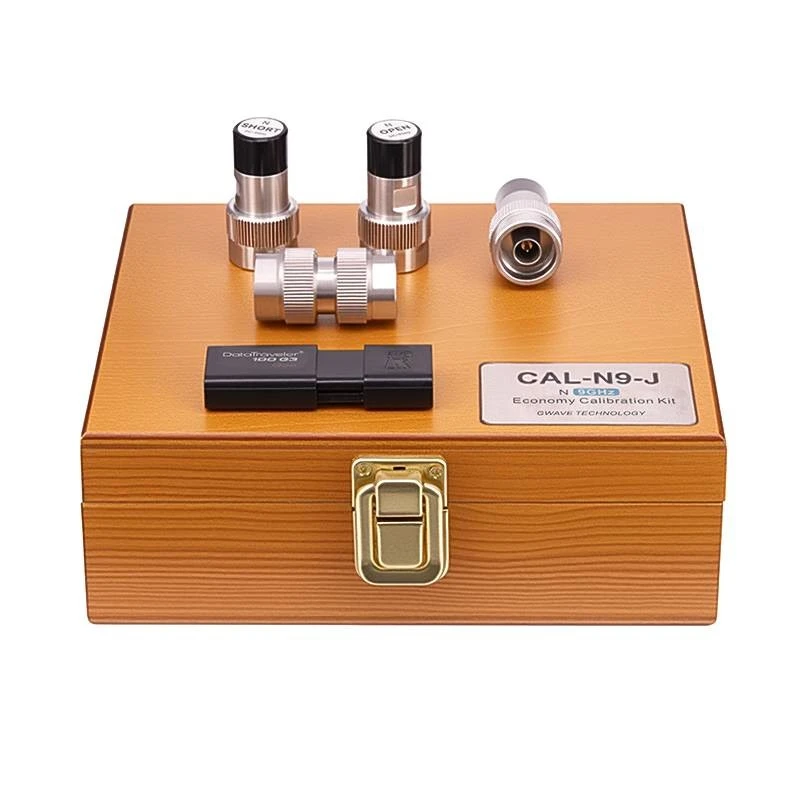

Când vine vorba de menținerea proprietăților electrice ale cablurilor de testare VNA, calibrarea este esențială. Calibrarea ajută la asigurarea faptului că măsurătorile efectuate cu cablurile sunt exacte. Puteți folosiTruse de calibrarepentru a calibra VNA-ul și cablurile. Aceste truse conțin de obicei un set de standarde cunoscute, cum ar fi circuite deschise, scurte și de sarcină. Măsurând aceste standarde cu VNA și cabluri, puteți corecta orice erori cauzate de proprietățile electrice ale cablurilor.

În concluzie, proprietățile electrice ale cablurilor de testare VNA, cum ar fi impedanța caracteristică, atenuarea, VSWR, stabilitatea fazei, sunt toate cruciale pentru testarea și măsurarea precisă. În calitate de furnizor, înțeleg importanța acestor proprietăți și mă angajez să vă ofer cabluri de testare VNA de înaltă calitate, care să răspundă nevoilor dumneavoastră. Indiferent dacă lucrați la un proiect la scară mică sau la o aplicație industrială la scară mare, a avea cablurile de testare VNA potrivite poate face o diferență enormă în precizia și fiabilitatea măsurătorilor dumneavoastră.

Dacă sunteți interesat să achiziționați cabluri de testare VNA sau aveți întrebări despre proprietățile electrice ale acestora, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți cele mai bune cabluri pentru cerințele dumneavoastră specifice. Să lucrăm împreună pentru a ne asigura că procesele dvs. de testare și măsurare sunt cât mai precise și eficiente posibil!

Referinte:

• „Design de circuit RF și microunde pentru aplicații fără fir” de Chris Bowick
• „Teoria antenei: analiză și proiectare” de Constantin A. Balanis
