Care sunt parametrii cheie ai izolatoarelor RF?

Hei acolo! Ca furnizor de izolatoare RF, am primit o mulțime de întrebări în ultima vreme despre parametrii cheie ai acestor dispozitive ingenioase. Așa că m-am gândit să-mi iau câteva minute să-l descompun pentru tine.

Să începem cu elementele de bază. Un izolator RF este un dispozitiv cu două porturi care permite semnalelor RF să treacă într-o direcție în timp ce le blochează în direcția inversă. Este ca o stradă cu sens unic pentru semnalele de frecvență radio. Acești izolatori sunt cruciali în multe sisteme RF, deoarece ajută la prevenirea reflexiilor semnalului și protejează echipamentele sensibile împotriva deteriorării.

Acum, să ne aprofundăm în parametrii cheie pe care trebuie să îi luați în considerare atunci când alegeți un izolator RF.

Gama de frecvente

Gama de frecvență este unul dintre cei mai importanți parametri ai unui izolator RF. Determină gama de frecvențe pe care izolatorul le poate gestiona eficient. Aplicațiile diferite necesită game de frecvență diferite. De exemplu, într-un sistem de comunicații mobile, este posibil să aveți nevoie de un izolator care poate funcționa în intervalul 800 MHz - 2,5 GHz. Pe de altă parte, pentru comunicațiile prin satelit, s-ar putea să vă uitați la frecvențe mult mai mari, cum ar fi 20 GHz sau mai mult.

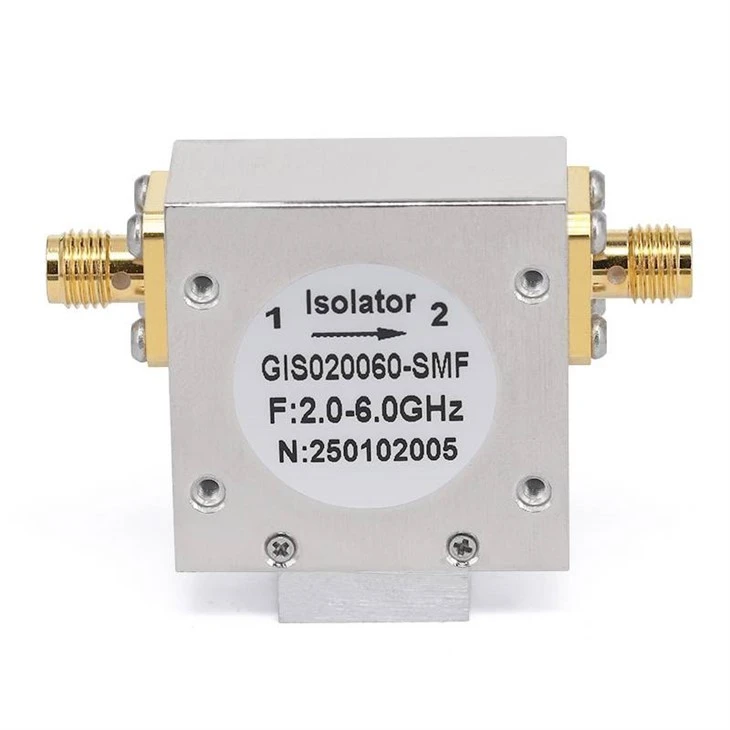

Oferim o gamă largă de izolatoare RF cu diferite game de frecvență. De exemplu, al nostruIzolatoare coaxiale RF de 26,5 GHzsunt concepute pentru a gestiona semnalele de înaltă frecvență cu precizie. Dacă lucrați la un proiect care necesită o gamă de frecvență mai mică, sistemul nostruIzolatoare coaxiale RF de 6GHzar putea fi o potrivire mai bună. Iar pentru frecvențele medii, nostruIzolatoare coaxiale RF de 18 GHzar putea fi soluția pe care o cauți.

Pierdere de inserție

Pierderea prin inserție este un alt parametru critic. Este cantitatea de putere a semnalului care se pierde atunci când semnalul RF trece prin izolator. Într-o lume ideală, am dori zero pierderi de inserție, dar, în realitate, există întotdeauna o anumită pierdere. O pierdere de inserție mai mică înseamnă că mai mult din puterea semnalului este transferată prin izolator, ceea ce este în general mai bun pentru performanța sistemului dumneavoastră.

De obicei, pierderea de inserție este măsurată în decibeli (dB). Pentru majoritatea aplicațiilor, o pierdere de inserție mai mică de 0,5 dB este considerată bună. Cu toate acestea, în unele sisteme de înaltă performanță, este posibil să aveți nevoie de un izolator cu pierderi de inserție și mai mici, cum ar fi 0,2 dB sau mai puțin. Când alegeți un izolator, asigurați-vă că verificați specificația pierderii de inserție și comparați-o cu cerințele sistemului dumneavoastră.

Izolare

Izolarea este măsura în care izolatorul blochează semnalul în direcția inversă. Se măsoară și în dB. O valoare mai mare de izolare înseamnă că izolatorul este mai bun la prevenirea reflexiilor și interferențelor semnalului.

De exemplu, dacă un izolator are o izolație de 20 dB, înseamnă că puterea semnalului în direcția inversă este redusă cu un factor de 100 în comparație cu direcția înainte. În multe sisteme RF, o izolare de 20 - 30 dB este suficientă. Dar în aplicațiile în care există un risc mare de interferență a semnalului, este posibil să aveți nevoie de un izolator cu o izolare și mai mare, cum ar fi 40 dB sau mai mult.

Manevrarea puterii

Manevrarea puterii se referă la cantitatea maximă de putere RF pe care o poate gestiona izolatorul fără a fi deteriorat. Acesta este un parametru important, în special în sistemele RF de mare putere. Dacă depășiți capacitatea de gestionare a puterii a izolatorului, aceasta poate duce la supraîncălzire, degradarea performanței sau chiar deteriorarea permanentă.

Capacitatea de manipulare a puterii a unui izolator depinde de mai mulți factori, inclusiv de designul, materialele și mecanismul de răcire. Când selectați un izolator, asigurați-vă că alegeți unul cu o capacitate de gestionare a puterii mai mare decât nivelul maxim de putere din sistemul dumneavoastră.

VSWR (raportul undelor stătătoare ale tensiunii)

VSWR este o măsură a cât de bine se potrivește izolatorul cu impedanța sistemului RF. Un VSWR scăzut indică o potrivire bună a impedanței, ceea ce înseamnă că mai multă putere a semnalului este transferată prin izolator și mai puțină este reflectată înapoi.

Un VSWR de 1:1 este ideal, dar în practică, este dificil de realizat. Majoritatea izolatoarelor RF au un VSWR de aproximativ 1,2:1 până la 1,5:1. Un VSWR mai mare poate duce la o pierdere de inserție crescută și la reflexii ale semnalului, ceea ce poate degrada performanța sistemului dumneavoastră RF.

Interval de temperatură

Intervalul de temperatură este intervalul de temperaturi în care izolatorul poate funcționa eficient. Aplicațiile diferite au cerințe diferite de temperatură. De exemplu, în aplicații în aer liber, izolatorul poate avea nevoie să funcționeze într-un interval larg de temperatură, de la -40°C la +85°C.

Atunci când alegeți un izolator, asigurați-vă că verificați specificațiile intervalului de temperatură și asigurați-vă că acesta îndeplinește cerințele aplicației dvs. Unele izolatoare sunt proiectate să funcționeze la temperaturi extreme, în timp ce altele sunt mai potrivite pentru medii interioare sau controlate.

Schimbare de fază

Deplasarea de fază este modificarea fazei semnalului RF pe măsură ce acesta trece prin izolator. În unele aplicații, cum ar fi antenele cu matrice de fază, defazarea izolatorului trebuie controlată cu atenție. O schimbare de fază stabilă și previzibilă este importantă pentru menținerea funcționării corecte a sistemului RF.

Majoritatea izolatoarelor RF au o schimbare de fază relativ mică, dar este încă ceva de luat în considerare, mai ales în aplicațiile în care precizia de fază este critică.

Dimensiunea pachetului și montaj

Dimensiunea pachetului și opțiunile de montare ale izolatorului sunt, de asemenea, considerații importante. În funcție de aplicația dvs., este posibil să aveți nevoie de un izolator mic, compact, care poate fi integrat cu ușurință într-o placă de circuit imprimat (PCB). Sau, este posibil să aveți nevoie de un izolator mai mare cu un mecanism de montare specific pentru un sistem RF montat în rack.

Oferim o varietate de dimensiuni de pachet și opțiuni de montare pentru a satisface nevoile diverse ale clienților noștri. Indiferent dacă aveți nevoie de un izolator montat pe suprafață pentru un PCB sau de un izolator montat pe flanșă pentru un sistem de rack, noi vă oferim.

Cost

Nu în ultimul rând, costul este întotdeauna un factor. Costul unui izolator RF depinde de mai mulți factori, inclusiv de parametrii de performanță, gama de frecvență, capacitatea de manipulare a puterii și marca. Deși este important să obțineți cea mai bună performanță pentru banii dvs., trebuie de asemenea să echilibrați costul cu bugetul dvs.

Când comparați diferite izolatoare, asigurați-vă că luați în considerare valoarea totală. Un izolator puțin mai scump, cu parametri de performanță mai buni, vă poate economisi bani pe termen lung, reducând nevoia de componente suplimentare sau upgrade de sistem.

Deci, iată-i - parametrii cheie ai izolatoarelor RF. Când alegeți un izolator RF pentru aplicația dvs., asigurați-vă că luați în considerare cu atenție acești parametri și alegeți-l pe cel care corespunde cel mai bine cerințelor dumneavoastră.

Dacă încă nu sunteți sigur care izolator RF este potrivit pentru dvs. sau dacă aveți alte întrebări, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți soluția perfectă pentru sistemul dumneavoastră RF. Indiferent dacă sunteți un mic startup sau o mare corporație, avem expertiza și produsele pentru a vă satisface nevoile. Contactați-ne astăzi pentru a începe procesul de achiziție și haideți să lucrăm împreună pentru a vă duce sistemul RF la următorul nivel!

Referințe

• Pozar, DM (2011). Ingineria cu microunde (ed. a IV-a). Wiley.
• Collin, RE (2001). Fundamente pentru ingineria cu microunde (ed. a 2-a). Wiley.
