Care sunt parametrii cheie de performanță ai amplificatoarelor RF?

Amplificatoarele RF sunt componente cruciale într -o gamă largă de sisteme de comunicații wireless, sisteme radar și alte aplicații RF. În calitate de furnizor de amplificatoare RF, înțelegerea parametrilor cheie de performanță ai amplificatoarelor RF este esențială pentru furnizarea de produse de înaltă calitate și pentru a răspunde nevoilor diverse ale clienților noștri. În acest blog, vom explora principalii parametri de performanță care definesc caracteristicile și capacitățile amplificatoarelor RF.

Câştig

Câștigul este poate cel mai fundamental parametru al unui amplificator RF. Reprezintă raportul dintre puterea de ieșire și puterea de intrare a amplificatorului. Câștigul este de obicei exprimat în decibeli (dB). Un câștig mai mare înseamnă că amplificatorul poate crește mai eficient puterea semnalului de intrare. De exemplu, dacă un amplificator are un câștig de 20 dB, înseamnă că puterea de ieșire este de 100 de ori mai mare decât puterea de intrare (de când (g (db) = 10 \ log_ {10} (p_ {out}/p_ {in})), și când (g = 20) db, (p_ {out}/p_ {în} = 10^{20/10} = 100)).

Câștigul unui amplificator RF nu este constant pe toate frecvențele. De obicei, are un răspuns dependentă de frecvență, care este descris de curba câștigului - frecvență. Lățimea de bandă a amplificatorului este gama de frecvențe peste care câștigul rămâne într -o valoare specificată, de obicei la 3 dB din câștigul maxim. Un amplificator larg de lățime de bandă este de dorit în aplicațiile în care trebuie amplificată o gamă largă de frecvențe, cum ar fi în sistemele de comunicare în bandă largă.

Figura de zgomot

Figura de zgomot este un alt parametru critic pentru amplificatoarele RF, în special în aplicațiile în care raportul semnal - zgomot (SNR) este de cea mai mare importanță. Figura de zgomot a unui amplificator este definită ca raportul dintre SNR de intrare și SNR de ieșire. Cuantifică cât de mult amplificatorul degradează SNR al semnalului de intrare. O cifră de zgomot mai mică indică faptul că amplificatorul adaugă mai puțin zgomot la semnal.

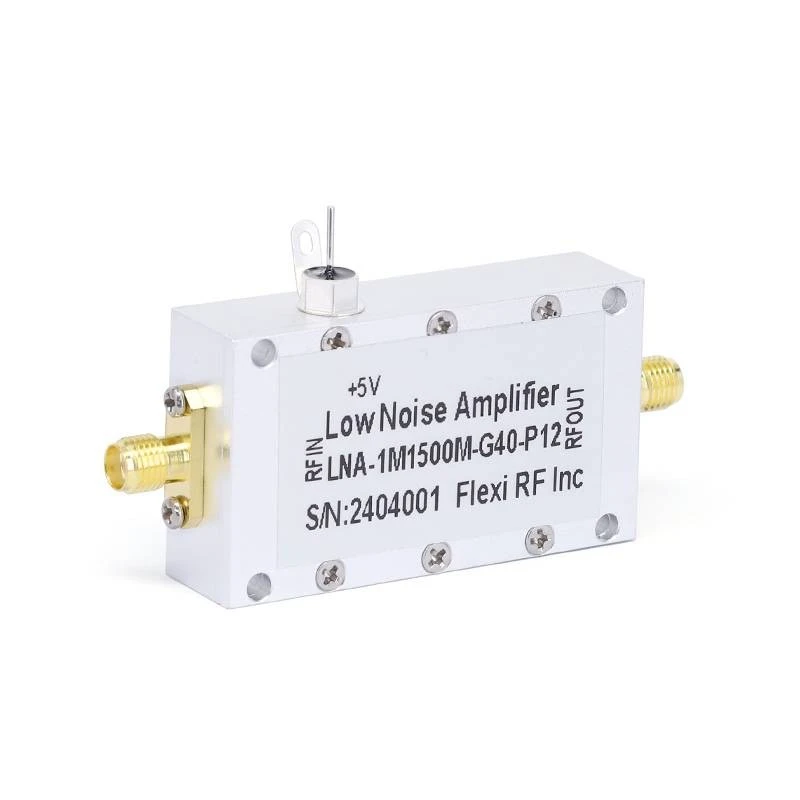

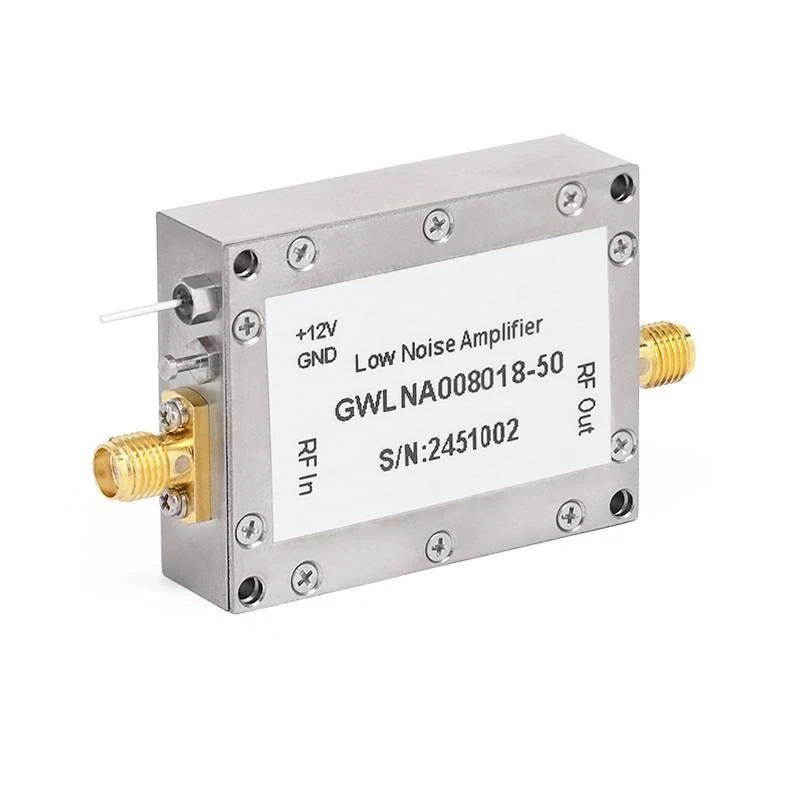

În multe sisteme RF, cum ar fi receptoarele în sisteme de comunicare fără fir și radar, amplificatorul frontal este adesea unAmplificatoare cu zgomot redus(Lna). LNA -urile sunt proiectate să aibă cifre de zgomot foarte mici, de obicei în intervalul de 1 - 3 dB. Folosind un LNA în partea din față, performanța generală a zgomotului a sistemului poate fi îmbunătățită semnificativ, permițând o mai bună detectare și primire a semnalelor slabe.

Putere de ieșire

Puterea de ieșire a unui amplificator RF este nivelul de putere pe care amplificatorul îl poate livra la sarcină. Există mai multe specificații importante ale puterii de ieșire, inclusiv puterea de ieșire de saturație ((P_ {SAT})) și punctul de compresie 1 - dB ((P_ {1DB})).

Puterea de ieșire de saturație este puterea maximă de ieșire pe care o poate produce amplificatorul. Dincolo de acest punct, creșterea puterii de intrare nu va duce la o creștere proporțională a puterii de ieșire, iar amplificatorul intră în regiunea de saturație în care câștigul începe să scadă semnificativ.

Punctul de compresie de 1 - dB este nivelul puterii de ieșire la care câștigul amplificatorului scade cu 1 dB din valoarea sa de câștig liniar. Este o specificație importantă, deoarece indică debutul non -liniarității în amplificator. În multe aplicații, amplificatoarele sunt operate sub (P_ {1DB}) pentru a asigura funcționarea liniară și a minimiza distorsiunea semnalului.

Liniaritate

Linearitatea este o măsură a cât de bine poate amplifica un semnal fără a introduce distorsiunea. Non -liniaritatea într -un amplificator poate provoca denaturarea intermodulării (IMD), ceea ce duce la generarea de componente de frecvență suplimentare care nu sunt prezente în semnalul de intrare inițial. Aceste componente de frecvență nedorite pot interfera cu alte semnale din sistem și pot degrada performanța generală.

Doi parametri importanți pentru măsurarea liniarității sunt cel de -al treilea punct de interceptare a ordinii (IP3) și al doilea punct de interceptare a ordinii (IP2). IP3 este un punct teoretic în care produsele de intermodulare a ordinului al treilea se intersectează cu puterea de ieșire fundamentală într -o diagramă a puterii de ieșire față de puterea de intrare. O valoare IP3 mai mare indică o liniaritate mai bună și IMD mai mică. În mod similar, IP2 este legat de produsele de intermodulare a ordinului al doilea.

Impedanță de intrare și ieșire

Impedanța de intrare și ieșire a unui amplificator RF este importantă pentru o potrivire corectă cu sursa și, respectiv, sarcina. Potrivirea impedanței este crucială pentru a asigura transferul maxim de putere între amplificator și componentele conectate.

În majoritatea sistemelor RF, impedanța standard este de 50 de ohmi. Un amplificator cu o impedanță de intrare de 50 de ohmi poate fi conectat cu ușurință la o sursă de 50 de ohm, cum ar fi o linie de transmisie sau un generator de semnal, fără o reflectare semnificativă a semnalului. În mod similar, o impedanță de ieșire de 50 de ohmi permite transferul de putere eficient la o sarcină de 50 - ohm, cum ar fi o antenă sau o altă componentă RF.

Eficiența adăugată de putere (PAE)

Eficiența adăugată de putere este o măsură a cât de eficient un amplificator RF transformă puterea DC în puterea de ieșire RF. Este definit ca raportul dintre puterea de ieșire RF minus puterea de intrare RF și puterea DC consumată de amplificator.

PAE este o considerație importantă, în special în sistemele RF alimentate cu baterii sau în aplicații în care consumul de energie trebuie să fie redus la minimum. Amplificatoarele de înaltă eficiență pot reduce consumul general de energie al sistemului, pot prelungi durata de viață a bateriei și pot reduce, de asemenea, cerințele de disipare a căldurii. De exemplu, în dispozitivele de comunicare mobilă, amplificatoarele de putere cu PAE ridicate sunt esențiale pentru a îmbunătăți performanța bateriei și pentru a reduce stresul termic de pe dispozitiv.

Câștigă planeitate

Gain Flatness se referă la variația câștigului pe o bandă de frecvență specificată. Un amplificator cu un bun câștig are un câștig relativ constant în intervalul de frecvență de funcționare. Acest lucru este important în aplicațiile în care este necesară o amplificare uniformă a semnalului, cum ar fi în sistemele de comunicare în bandă largă și echipamentele de testare și măsurare.

Flatitatea câștigului este de obicei specificată ca abaterea maximă a câștigului din valoarea sa medie în banda de frecvență specificată. De exemplu, o specificație de câștig de câștig de ± 0,5 dB înseamnă că câștigul amplificatorului nu va devia mai mult de 0,5 dB de la valoarea sa medie a câștigului pe întregul interval de frecvență de funcționare.

Zgomot de fază

Zgomotul de fază este o măsură a stabilității frecvenței pe termen scurt a unui amplificator RF. Este cauzată de fluctuații aleatorii în faza semnalului de ieșire. Zgomotul de fază poate degrada performanța sistemelor RF, în special în aplicații precum sinteza frecvenței, radarul și sistemele de comunicare care se bazează pe frecvența exactă și informațiile de fază.

În frecvență - aplicații sintetizatoare, este necesar zgomot în fază mică pentru a genera semnale de frecvență stabile și pure. Zgomotul în fază mare poate duce la răspândirea spectrală a semnalului, ceea ce poate provoca interferențe cu alte semnale din sistem și poate reduce performanța generală a sistemului de comunicare sau radar.

Izolare

Izolarea este un parametru care măsoară gradul de separare electrică între diferite porturi ale unui amplificator RF, cum ar fi porturile de intrare și ieșire. O bună izolare între porturile de intrare și ieșire este importantă pentru a preveni feedback -ul și oscilația de sine în amplificator.

În amplificatoare cu mai multe etape sau în amplificatoare cu mai multe porturi de intrare și ieșire, este necesară o izolare ridicată pentru a se asigura că semnalele din diferite porturi nu interferează între ele. Izolarea este de obicei exprimată în decibeli, iar o valoare de izolare mai mare indică o mai bună separare electrică între porturi.

Stabilitatea temperaturii

Performanța amplificatoarelor RF poate fi afectată de variațiile de temperatură. Stabilitatea temperaturii este o măsură a cât de bine își menține amplificatorul parametrilor de performanță, cum ar fi câștigul, cifra de zgomot și puterea de ieșire, pe o gamă largă de temperatură.

În multe aplicații, amplificatoarele RF trebuie să funcționeze în condiții dure de mediu, unde temperatura poate varia semnificativ. Amplificatoarele cu o stabilitate bună a temperaturii sunt concepute pentru a compensa temperatura - modificările dependente ale performanței lor, asigurând o funcționare fiabilă pe întregul interval de temperatură.

Concluzie

În calitate de furnizor de amplificatori RF, înțelegem importanța acestor parametri cheie de performanță în satisfacerea nevoilor diverse ale clienților noștri. Prin proiectarea cu atenție și fabricarea amplificatoarelor cu performanțe optimizate în ceea ce privește câștigul, cifra de zgomot, puterea de ieșire, liniaritatea și alți parametri, putem oferi amplificatoare RF de înaltă calitate pentru o gamă largă de aplicații.

Dacă aveți nevoie de amplificatoare RF pentru proiectul sau aplicația dvs., vă invităm să ne contactați pentru o discuție detaliată. Echipa noastră de experți este gata să vă ajute în selectarea celui mai potrivit amplificator în funcție de cerințele dvs. specifice. Indiferent dacă aveți nevoie de un amplificator scăzut de zgomot pentru un receptor sau un amplificator de mare putere pentru un emițător, avem expertiza și portofoliul de produse pentru a vă satisface nevoile.

Referințe

1. Pozar, DM (2011). Inginerie cu microunde. Wiley.
2. Razavi, B. (2012). Microelectronică RF. Sala Prentice.
3. Vendelin, GD, Pavio, AM, & Rohde, UL (1990). Proiectarea circuitului cu microunde folosind tehnici liniare și neliniare. Wiley.
