În lumea comunicațiilor fără fir, antenele joacă un rol esențial în transmiterea și recepția undelor electromagnetice. Printre gama variată de antene disponibile, antenele cu patch au câștigat o popularitate semnificativă datorită numeroaselor avantaje. În calitate de furnizor de antene, sunt încântat să mă aprofundez în detaliile antenelor patch, explorând structura, principiul de funcționare, aplicațiile și beneficiile acestora.

Structura unei antene patch

O antenă cu patch este un tip de antenă microstrip, care constă dintr-un petic metalic subțire plasat pe un substrat dielectric împământat. Plasturele este realizat în mod obișnuit dintr-un material conductiv, cum ar fi cuprul sau aluminiul, și poate avea diferite forme, inclusiv dreptunghiular, circular, triunghiular sau eliptic. Cea mai comună formă este dreptunghiulară, deoarece este relativ ușor de proiectat și analizat.

Substratul dielectric oferă suport mecanic pentru plasture și afectează, de asemenea, performanța antenei. De obicei, este realizat dintr-un material cu pierderi reduse, cu o constantă dielectrică ridicată, cum ar fi FR - 4 (un material obișnuit pentru plăci de circuite imprimate), ceramică sau teflon. Grosimea substratului și constanta sa dielectrică influențează frecvența de rezonanță a antenei, lățimea de bandă și modelul de radiație.

Pe partea de jos a substratului dielectric, există un plan de masă, care este o suprafață mare conducătoare. Planul de masă servește ca referință pentru câmpul electric și ajută la direcționarea radiației antenei în direcția dorită.

Principiul de lucru

Funcționarea unei antene patch se bazează pe principiul rezonanței electromagnetice. Când un curent alternativ este aplicat plasturelui printr-o linie de alimentare, plasturele acționează ca o cavitate rezonantă, stocând și radiând energie electromagnetică.

Linia de alimentare poate fi conectată la plasture în diferite moduri, cum ar fi o alimentare cu linie microbandă, o alimentare cu sondă coaxială sau o alimentare cuplată cu deschidere. Alegerea metodei de alimentare depinde de factori precum cerințele de proiectare ale antenei, frecvența de funcționare și potrivirea impedanței.

La rezonanță, antena patch radiază unde electromagnetice în spațiul înconjurător. Modelul de radiație al unei antene cu plasture este de obicei omnidirecțional în planul paralel cu plasturele și are un nul în direcția perpendiculară pe plasture. Caracteristicile radiației pot fi ajustate prin schimbarea formei, mărimii și orientării plasturelui, precum și a proprietăților substratului dielectric.

Aplicații ale antenelor patch

Antenele patch au o gamă largă de aplicații în diverse domenii, datorită caracteristicilor lor unice.

• Sisteme de comunicații fără fir: În telefoanele mobile, tablete și alte dispozitive portabile, antenele patch sunt utilizate în mod obișnuit pentru Wi-Fi, Bluetooth și comunicațiile celulare. Dimensiunile lor mici, profilul redus și ușurința de integrare le fac ideale pentru aceste aplicații. De exemplu, multe smartphone-uri folosesc antene de corecție pentru a suporta mai multe benzi de frecvență, permițând conectivitate fără întreruperi.
• Sisteme globale de navigație prin satelit (GNSS): Antenele de corecție sunt utilizate pe scară largă în receptoarele GNSS, cum ar fi dispozitivele GPS. Ele pot fi proiectate pentru a primi semnale de la mai multe constelații de sateliți, oferind informații precise de poziționare. Capacitatea de a fi integrate în dispozitive mici, cum ar fi sistemele de navigație auto și unitățile GPS portabile, le face foarte valoroase în acest domeniu.
• Sisteme radar: În unele aplicații radar, antenele patch pot fi utilizate ca parte a matricei radar. Designul lor redus și capacitatea de a fi aranjate în rețele le fac potrivite pentru aplicații în care spațiul este limitat, cum ar fi sistemele radar aeropurtate sau auto.
• Comunicare prin satelit: Antenele patch sunt utilizate și în terminalele de comunicații prin satelit. Acestea pot fi utilizate atât pentru comunicații pe legătura ascendentă, cât și pe legătura descendentă, oferind o soluție rentabilă și fiabilă pentru serviciile de comunicații prin satelit.

Avantajele antenelor patch

Există mai multe motive pentru care antenele patch sunt atât de populare printre ingineri și designeri.

• Design cu profil redus: Unul dintre cele mai semnificative avantaje ale antenelor patch este natura lor de profil redus. Ele pot fi integrate cu ușurință în dispozitive mici și subțiri, fără a adăuga mult volum. Acest lucru le face ideale pentru aplicațiile în care spațiul este o constrângere critică, cum ar fi dispozitivele portabile și telefoanele mobile.
• Ușoare: antenele de corecție sunt în general ușoare, ceea ce este benefic pentru aplicațiile în care greutatea trebuie redusă la minimum, cum ar fi în cazul dispozitivelor aerospațiale și portabile.
• Ușurință de fabricație: Sunt relativ ușor de fabricat folosind tehnici de fabricare a plăcilor de circuite imprimate (PCB). Acest lucru le face din costuri eficiente pentru a produce în cantități mari, făcându-le o alegere populară pentru produsele pieței de masă.
• Versatilitate: Antenele cu patch pot fi proiectate să funcționeze la frecvențe diferite și cu modele de radiații diferite. Schimbând forma, dimensiunea și proprietățile materialului patch-ului și ale substratului, inginerii pot personaliza performanța antenei pentru a îndeplini cerințele specifice ale aplicației.

Comparație cu alte tipuri de antene

În comparație cu alte tipuri de antene, cum ar fiLog - Antene periodiceşiAntene corn, antenele patch au propriile lor avantaje și dezavantaje unice.

• Log - Antene periodice: Log - antenele periodice sunt cunoscute pentru lățimea lor de bandă largă și câștig mare pe o gamă largă de frecvențe. Cu toate acestea, ele sunt de obicei mai mari ca dimensiune și mai complexe ca structură în comparație cu antenele patch. Antenele cu patch, pe de altă parte, sunt mai compacte și potrivite pentru aplicații în care spațiul este limitat, dar de obicei au o lățime de bandă mai îngustă.

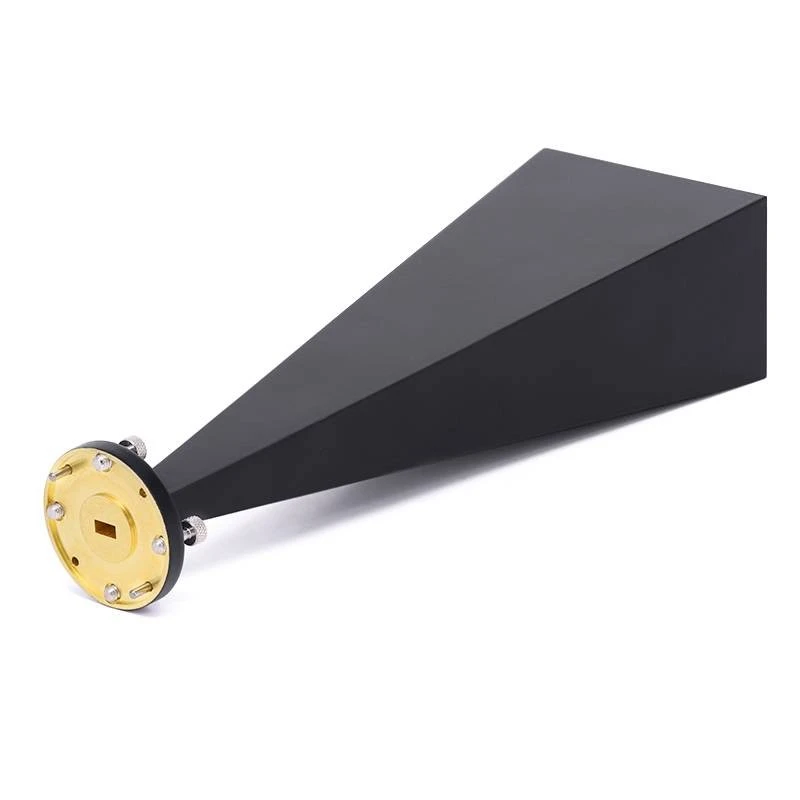

• Antene corn: Antenele corn oferă o directivitate și un câștig ridicat, făcându-le potrivite pentru aplicații precum comunicațiile prin radar și prin satelit, unde este necesară comunicarea la distanță lungă. Cu toate acestea, sunt relativ mari și voluminoase. Antenele patch sunt mai ușoare și mai reduse, dar este posibil să nu ofere același nivel de directivitate și câștig ca antenele cu corn.

Considerații de proiectare pentru antenele patch

Atunci când proiectați o antenă cu patch, trebuie luați în considerare mai mulți factori pentru a obține performanța dorită.

• Frecvența de rezonanță: Frecvența de rezonanță a antenei patch-ului este determinată de dimensiunea patch-ului și constanta dielectrică a substratului. Prin ajustarea acestor parametri, antena poate fi proiectată să funcționeze la o anumită frecvență sau bandă de frecvență.
• Lățimea de bandă: Lățimea de bandă a unei antene cu patch este influențată de grosimea substratului, forma patch-ului și metoda de alimentare. Pentru a crește lățimea de bandă, pot fi folosite tehnici precum utilizarea unui substrat mai gros sau a unei configurații de patch-uri stivuite.
• Modelul de radiații: Modelul de radiație al antenei de plasture poate fi controlat prin schimbarea formei și orientării plasturii. De exemplu, o antenă cu patch dreptunghiulară poate fi proiectată pentru a avea un model de radiație mai direcțional sau omnidirecțional, în funcție de cerințele aplicației.
• Potrivirea impedanței: Potrivirea corectă a impedanței între antena de corecție și linia de alimentare este crucială pentru un transfer eficient de putere. Acest lucru poate fi realizat prin ajustarea poziției de alimentare și a dimensiunilor plasturelui și a liniei de alimentare.

Concluzie

Antenele patch sunt un tip de antenă versatil și utilizat pe scară largă în sistemele moderne de comunicații fără fir. Designul lor redus, ușor, ușurință de fabricare și performanță personalizabilă le fac potrivite pentru o varietate de aplicații, de la telefoane mobile la comunicații prin satelit.

În calitate de furnizor de antene, înțelegem importanța furnizării de antene patch de înaltă calitate, care să răspundă nevoilor specifice ale clienților noștri. Fie că sunteți în căutarea unei antene patch pentru un dispozitiv electronic de larg consum, un sistem de navigație sau o aplicație radar, avem expertiza și resursele pentru a proiecta și produce antena potrivită pentru dvs.

Dacă sunteți interesat să achiziționați antene patch sau aveți întrebări despre produsele și serviciile noastre, vă rugăm să nu ezitați să ne contactați. Suntem pregătiți să ne angajăm în discuții aprofundate cu dvs. pentru a vă înțelege cerințele și pentru a vă oferi cele mai bune soluții. Echipa noastră de ingineri și tehnicieni cu experiență se angajează să furnizeze antene de top care vor îmbunătăți performanța sistemelor dumneavoastră fără fir.

Referințe

• Balanis, CA (2016). Teoria antenei: analiză și proiectare. Wiley.
• Stutzman, WL și Thiele, GA (2012). Teoria și proiectarea antenei. Wiley.
