Care este intervalul de frecvență al cablurilor de testare VNA?

În calitate de furnizor de cabluri de testare VNA, sunt adesea întrebat despre intervalul de frecvență al acestor componente esențiale în domeniul testării și măsurării. În acest blog, voi aprofunda în detaliile gamei de frecvență ale cablurilor de testare VNA, de ce este important și cum afectează aplicațiile dvs. de testare.

Înțelegerea cablurilor de testare VNA

VNA, sau Vector Network Analyzer, este un instrument puternic folosit pentru a măsura parametrii de rețea ai rețelelor electrice. Cablurile de testare VNA sunt legătura crucială între VNA și dispozitivul în curs de testare (DUT). Sunt proiectate pentru a transmite cu precizie semnalele de testare de la VNA la DUT și înapoi, asigurând măsurători fiabile și precise.

Cablurile de testare VNA sunt proiectate pentru a satisface cerințele exigente ale testării de înaltă frecvență. Ele vin în diferite tipuri, inclusiv cabluri flexibile, semirigide și conformabile, fiecare cu propriul set de caracteristici și aplicații. Puteți explora gama noastră largă deCabluri de testare VNApentru a-l găsi pe cel care se potrivește nevoilor dvs.

Gama de frecvență a cablurilor de testare VNA

Gama de frecvență a cablurilor de testare VNA este o specificație cheie care determină adecvarea cablului pentru diferite aplicații de testare. Se referă la gama de frecvențe peste care cablul poate transmite în mod eficient semnale cu niveluri acceptabile de atenuare, pierderi de retur și stabilitate de fază.

Gamă de frecvență joasă

Majoritatea cablurilor de testare VNA pot gestiona frecvențe începând de la câțiva kiloherți (kHz). La frecvențe joase, caracteristicile electrice ale cablului sunt relativ stabile, iar atenuarea este minimă. Această gamă de frecvență joasă este adesea folosită pentru teste electrice de bază, cum ar fi măsurarea rezistenței și capacității componentelor.

Interval de înaltă frecvență

Limita de înaltă frecvență a cablurilor de testare VNA poate varia semnificativ în funcție de tipul și construcția cablului. Pentru cablurile de testare VNA flexibile standard, limita superioară a frecvenței poate varia de la 26,5 GHz la 40 GHz. Aceste cabluri sunt utilizate în mod obișnuit în aplicații de testare RF și microunde de uz general.

Cablurile semirigide, pe de altă parte, pot oferi capacități de frecvență mult mai mari. De obicei, pot funcționa până la 67 GHz sau chiar mai mult în unele cazuri. Cablurile semirigide sunt preferate pentru aplicațiile de înaltă performanță în care sunt necesare pierderi reduse și stabilitate excelentă de fază, cum ar fi în industria aerospațială și de apărare.

Cablurile conformabile reprezintă un compromis între cablurile flexibile și semirigide. Ele oferă un echilibru bun de flexibilitate și performanță de înaltă frecvență, cu intervale de frecvență de obicei de până la 40 GHz.

Importanța intervalului de frecvență

Gama de frecvență a cablurilor de testare VNA este de cea mai mare importanță din mai multe motive:

Precizia măsurătorilor

Utilizarea unui cablu de testare VNA cu o gamă de frecvență adecvată este esențială pentru măsurători precise. Dacă intervalul de frecvență al cablului este prea mic pentru frecvența de testare, atenuarea semnalului va fi excesivă, ceea ce duce la citiri inexacte. Pe de altă parte, utilizarea unui cablu cu o gamă de frecvență mult mai mare decât este necesar poate fi mai costisitoare și poate să nu ofere niciun beneficiu suplimentar.

Compatibilitate cu DUT

Gama de frecvență a cablului trebuie să fie compatibilă cu caracteristicile de frecvență ale dispozitivului în curs de testare (DUT). De exemplu, dacă testați o componentă RF de înaltă frecvență care funcționează la 30 GHz, aveți nevoie de un cablu de testare VNA care poate gestiona frecvențe de până la 30 GHz.

Performanța sistemului

Într-un sistem de testare VNA, performanța generală este puternic influențată de performanța cablurilor de testare. Un cablu cu o gamă largă și adecvată de frecvență poate ajuta la menținerea integrității semnalelor de testare, asigurându-se că VNA poate măsura cu precizie parametrii de rețea ai DUT.

Factori care afectează intervalul de frecvență

Mai mulți factori pot afecta gama de frecvență a cablurilor de testare VNA:

Construcție cablu

Construcția cablului, inclusiv tipul de conductor, materialul dielectric și ecranarea, joacă un rol semnificativ în determinarea intervalului de frecvență. De exemplu, cablurile cu materiale dielectrice de înaltă calitate, cum ar fi PTFE (politetrafluoretilena), pot oferi performanțe mai bune la frecvență înaltă datorită caracteristicilor lor de pierdere redusă.

Tip conector

Tipul de conectori utilizați pe cablu afectează și intervalul de frecvență al acestuia. Conectorii de înaltă calitate, cum ar fi conectorii SMA (Sub - versiunea miniatură A), de 2,92 mm și 1,85 mm, sunt proiectați să gestioneze frecvențele înalte și să ofere o conexiune electrică bună. Folosirea unui tip de conector greșit poate limita performanța de frecvență a cablului.

Lungimea cablului

Lungimea cablului poate afecta domeniul de frecvență. Cablurile mai lungi au, în general, o atenuare mai mare, în special la frecvențe înalte. Prin urmare, este important să alegeți lungimea corespunzătoare a cablului în funcție de cerințele de testare și de spațiul disponibil în configurația de testare.

Calibrare și interval de frecvență

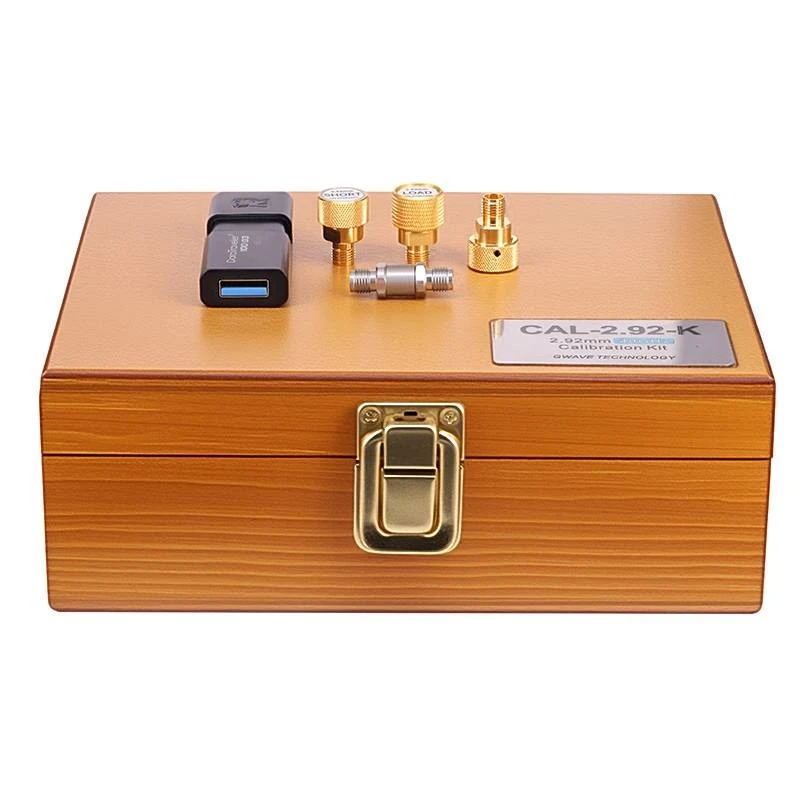

Calibrarea este un pas esențial în testarea VNA pentru a asigura măsurători precise.Truse de calibraresunt folosite pentru a compensa erorile introduse de cablurile de testare, conectori și VNA în sine.

Procesul de calibrare se efectuează de obicei pe un interval de frecvență specific. Este important să vă asigurați că intervalul de frecvență de calibrare se potrivește cu domeniul de frecvență al cablurilor de testare VNA și al DUT-ului. Dacă calibrarea nu este efectuată corect, rezultatele măsurătorilor pot fi inexacte, în special la marginile intervalului de frecvență.

Alegerea cablului de testare VNA potrivit în funcție de intervalul de frecvență

Atunci când alegeți un cablu de testare VNA, este esențial să luați în considerare intervalul de frecvență al aplicației dvs. de testare. Iată câțiva pași care vă vor ajuta să faceți alegerea corectă:

1. Determinați frecvența de testare: Identificați gama de frecvență a semnalelor pe care trebuie să le măsurați. Acest lucru vă va oferi o idee clară despre intervalul minim de frecvență necesar pentru cablu.
2. Luați în considerare cerințele aplicației: Dacă lucrați la o aplicație de înaltă performanță, cum ar fi testarea 5G sau comunicarea prin satelit, este posibil să aveți nevoie de un cablu cu o gamă de frecvență mai largă și mai mare. Pentru testarea de uz general, un cablu flexibil standard cu o gamă de frecvență moderată poate fi suficient.
3. Evaluați caracteristicile cablului: Priviți alte caracteristici ale cablului, cum ar fi atenuarea, pierderea de retur și stabilitatea fazei, în plus față de domeniul de frecvență. Acești factori pot afecta, de asemenea, precizia măsurării și performanța generală a sistemului de testare.

Concluzie

Gama de frecvență a cablurilor de testare VNA este o specificație critică care influențează direct acuratețea și fiabilitatea măsurătorilor dvs. VNA. În calitate de furnizor de cabluri de testare VNA, înțelegem importanța furnizării de cabluri cu intervalul de frecvență potrivit pentru aplicațiile dumneavoastră specifice.
