Care este potrivirea impedanței circulatorilor RF?

Care este potrivirea impedanței circulatorilor RF? Ei bine, să săpăm în acest subiect și voi împărtăși câteva informații ca furnizor de circulatori RF.

În primul rând, să înțelegem ce este un circulator RF. Un circulator RF este un dispozitiv pasiv care are mai multe porturi. Permite semnale RF să curgă într -o direcție specifică, de obicei de la un port la altul într -un model circular. Este utilizat pe scară largă în diferite sisteme RF, cum ar fi radar, comunicare fără fir și sisteme de satelit.

Acum, potrivirea impedanței este un concept crucial atunci când vine vorba de circulatorii RF. Impedanța este practic opoziția pe care un circuit o prezintă la fluxul unui curent alternativ. În sistemele RF, de obicei vorbim despre impedanță caracteristică, care este o valoare constantă pentru o anumită linie de transmisie sau o componentă. Pentru majoritatea sistemelor RF, impedanța caracteristică standard este de 50 de ohmi.

De ce se potrivește cu impedanța atât de importantă pentru circulatorii RF? Imaginați -vă că încercați să transferați apa de la o țeavă la alta. Dacă diametrele conductelor sunt foarte diferite, va fi irosită multă turbulență și va fi irosită apă. În mod similar, într -un sistem RF, dacă impedanța sursei, circulatorul și sarcina nu sunt potrivite, vor exista reflecții ale semnalului. Aceste reflecții pot provoca o mulțime de probleme. Acestea pot reduce eficiența transferului de energie, pot distorsiona semnalul și chiar pot deteriora componentele din sistem.

Să zicem că avem o sursă RF conectată la portul 1 al unui circulator și o sarcină conectată la portul 2. Dacă impedanța sursei, circulatorul și sarcina sunt toate potrivite (de obicei la 50 de ohmi), semnalul RF va curge fără probleme de la portul 1 la portul 2. Dar dacă există o nepotrivire a impedanței, o parte a semnalului va reveni din partea încărcăturii până la portul 2 și apoi la portul 3 (o parte a semnalului va reveni din partea încărcăturii până la portul 2 și apoi la portul 3 (o parte Aceasta nu numai că reduce puterea care atinge sarcina, dar poate provoca interferențe în sistem.

Există mai multe moduri de a obține potrivirea impedanței pentru circulatorii RF. O metodă comună este utilizarea rețelelor de potrivire. Acestea sunt de obicei alcătuite din inductori, condensatori și rezistențe. Valorile acestor componente sunt alese cu atenție pentru a regla impedanța sursei sau sarcina pentru a se potrivi cu impedanța circulatorului. De exemplu, o rețea simplă de potrivire a tipului L poate fi utilizată pentru a transforma impedanța unei sarcini în valoarea dorită.

Un alt aspect important este măsurarea impedanței. Folosim instrumente specializate, cum ar fi analizoare de rețea pentru a măsura impedanța circulatorului RF și a componentelor conectate. Un analizor de rețea poate oferi informații detaliate despre parametrii de împrăștiere (parametri) ai circulatorului. Parametrul S11, de exemplu, oferă o indicație a coeficientului de reflecție la portul 1. O valoare S11 scăzută înseamnă că există mai puțină reflecție la portul 1, care este un semn de potrivire a impedanței bune.

În calitate de furnizor de circulatori RF, acordăm multă atenție potrivirii impedanței în timpul procesului de fabricație. Folosim materiale de înaltă calitate și tehnici avansate de fabricație pentru a ne asigura că circulatorii noștri au caracteristici consistente ale impedanței. De asemenea, oferim fișiere tehnice detaliate pentru produsele noastre, care includ informații despre impedanță și alți parametri importanți.

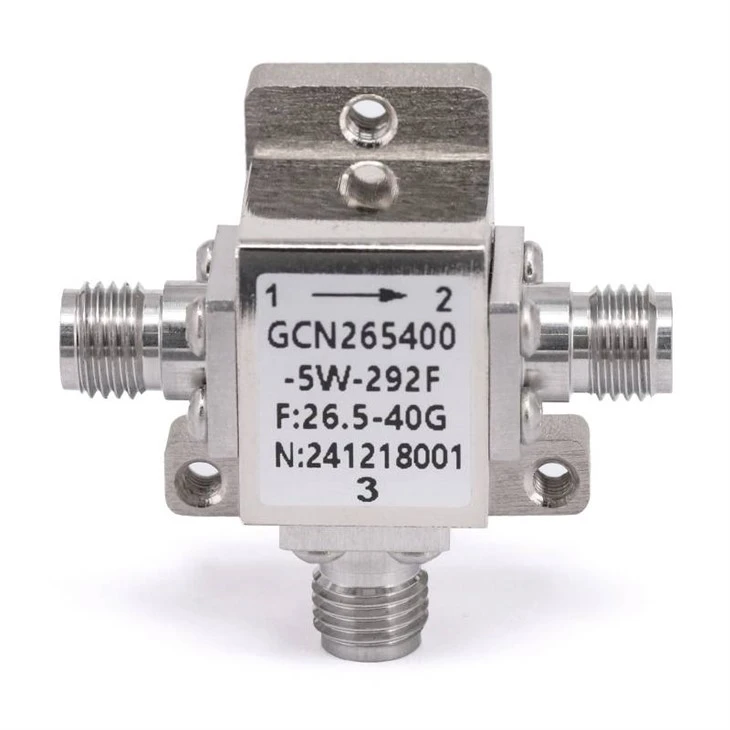

NoastreCirculatoare coaxiale RFsunt concepute cu o potrivire a impedanței. Acestea sunt potrivite pentru o gamă largă de aplicații, de la dispozitive wireless la scară mică la sisteme radar la scară largă. Avem o echipă de ingineri cu experiență care ne pot ajuta clienții cu orice impedanță - probleme de potrivire cu care s -ar putea confrunta.

Dacă utilizați circulatorii RF în sistemul dvs., este important să rețineți că factorii de mediu pot afecta și potrivirea impedanței. Temperatura, umiditatea și stresul mecanic pot provoca modificări ale impedanței componentelor. Deci, ambalajele și instalarea adecvată sunt esențiale pentru a menține o potrivire bună a impedanței în timp.

În plus, atunci când integrați circulatorii RF într -un sistem, trebuie să luați în considerare arhitectura generală a sistemului. Uneori, este posibil să fie nevoie să utilizați mai multe circulatoare într -o configurație în cascadă. În astfel de cazuri, potrivirea impedanței devine și mai critică pentru a asigura funcționarea corectă a întregului sistem.

De asemenea, oferim servicii de personalizare pentru circulatorii noștri RF. Dacă aveți cerințe specifice de impedanță pentru aplicația dvs., inginerii noștri pot lucra cu dvs. pentru a proiecta un circulator care să răspundă nevoilor dvs. exacte. Înțelegem că diferite aplicații pot avea valori diferite de impedanță și ne -am angajat să oferim soluții care să funcționeze pentru dvs.

Dacă sunteți pe piață pentru circulatori RF de înaltă calitate, cu caracteristici excelente de potrivire a impedanței, nu ezitați să luați legătura cu noi. Suntem aici pentru a vă ajuta să găsiți produsele potrivite pentru sistemele dvs. RF. Indiferent dacă lucrați la un nou proiect sau doriți să actualizați unul existent, vă putem oferi suportul și produsele de care aveți nevoie.

În concluzie, potrivirea impedanței este un aspect fundamental al circulatorilor RF. Acesta asigură transferul de putere eficient, reduce reflecțiile semnalului și îmbunătățește performanța generală a sistemelor RF. În calitate de furnizor de circulatori RF, suntem dedicați să furnizăm produse care să îndeplinească cele mai înalte standarde de potrivire și calitate a impedanței. Așadar, dacă aveți întrebări sau trebuie să discutați despre cerințele dvs. de circulație RF, nu ezitați să ne adresați. Suntem gata să vă ajutăm să faceți cele mai bune opțiuni pentru aplicațiile dvs. RF.

Referințe

1. Pozar, DM (2011). Inginerie cu microunde. Wiley.
2. Collin, Re (1992). Fundații pentru inginerie cu microunde. McGraw - Hill.
