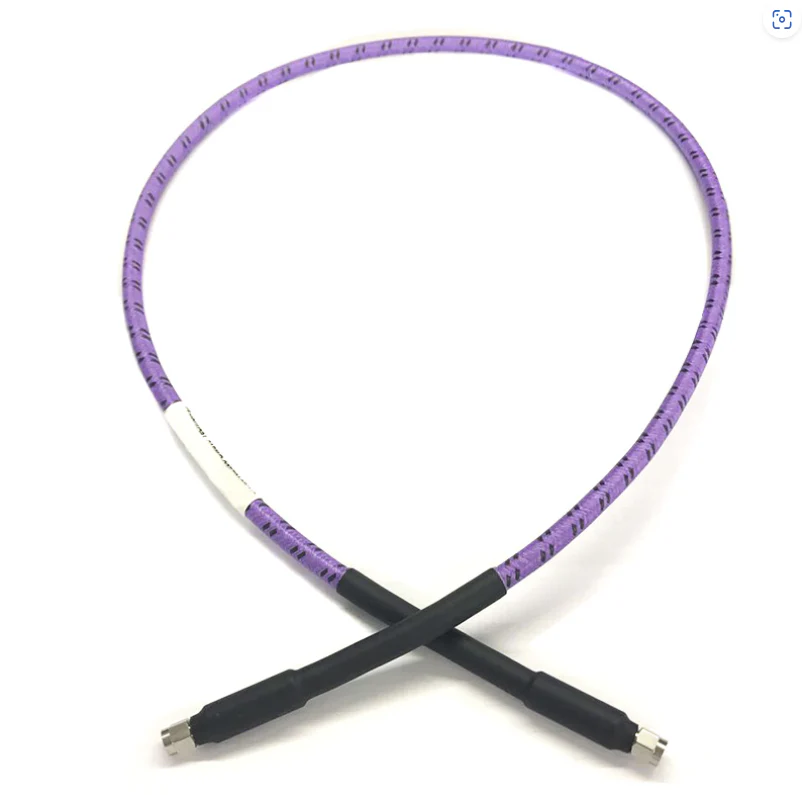

Cum să alegeți ansamblul cablului RF



Selecting the right RF cable assembly is crucial for ensuring reliable signal transmission in fields such as telecommunications, radar, test and measurement, aerospace, and industrial systems. The selection process requires balancing electrical performance, mechanical characteristics, environmental resistance, and specific application requirements. Here is a step-by-step guide to help you make an informed decision:



1. clarificați cerințele și scenariile aplicației

Test și măsurare: Îndoire frecventă, conexiuni repetate și cerințe de înaltă precizie (e . g ., echipament de laborator, osciloscope) .

Instalare fixă: Stabilitatea pe termen lung și nevoile de întreținere scăzută .

Medii dure: Expunerea la temperaturi extreme, umiditate, vibrații sau substanțe chimice (e . g ., turnuri în aer liber, aerospațial, utilaje industriale) .}

Sisteme de înaltă mobilitate: Flexibilitate și durabilitate în stări în mișcare (e . g ., drone, roboți, dispozitive portabile) .



2. Evaluează parametrii cheii de performanță electrică

A . interval de frecvență

Cablurile RF au o frecvență de funcționare maximă, dincolo de pierderea semnalului (atenuare) crește brusc . Asigurați -vă că frecvența nominală a cablului acoperă intervalul de funcționare al sistemului:

Frecvență joasă (mai mică sau egală cu 6 GHz): RG 58, RG316 (comună în electronica de consum) .

Frecvență medie (6–26 GHz): .086, .141 Cabluri semi-flexibile și semi-rigidă .

Frecvență înaltă (26–40 GHz): amplitudine de pierdere ultra-scăzută și cabluri coaxiale stabile în fază (e . G ., pentru comunicații prin satelit, radar) .

Frecvență ultra-înaltă (40–110 GHz): amplitudine de pierdere ultra-scăzută și cabluri coaxiale stabile în fază (sisteme de undă milimetru) .

B . atenuare (pierderea semnalului)

Atenuarea (db/ft) măsoară pierderea semnalului pe distanță și crește cu frecvența . Pentru transmisia pe distanțe lungi, prioritizează cablurile cu atenuare scăzută .}

C . potrivire a impedanței

Nepotrivirea impedanței provoacă reflecția semnalului, reducerea eficienței și crearea interferenței . potriviți impedanța cablului către sistemul dvs.:

Majoritatea sistemelor RF (e . g ., militar, telecomunicații, echipament de testare): 50Ω .

Sisteme de televiziune video / cablu: 75Ω .

Evitați amestecarea impedanțelor (e . g ., cablu 50Ω cu conectori 75Ω) .

D . Capacitatea de manipulare a puterii

Cablul trebuie să reziste la puterea sistemului (puterea medie și de vârf) pentru a evita supraîncălzirea sau defalcarea . factori cheie:

Putere medie: putere continuă (e . g ., 100w în stații de bază) .

PEAK Power: Power cu impuls scurt (e . g ., nivel de kilowatt în radar) .

Derate în medii cu temperaturi înalte (e . g ., 20% reducere la 60 grade) .

E . Stabilitatea fazelor

În sistemele sensibile la fază, cum ar fi cele cu semnale diferențiale, minimizați deriva de fază cauzată de modificările de temperatură sau îndoirea . Alegeți cabluri cu amplitudine stabilă și caracteristici de fază .



3. Evaluează caracteristicile mecanice

A . flexibilitatea

Flexibilitate ridicată: Utilizați cabluri flexibile pentru scenarii care necesită îndoire frecventă (e . g ., cabluri de testare) .

Flexibilitate scăzută: Pentru instalații fixe care au nevoie de stabilitate, utilizați cabluri semi-rigidă (conductor exterior de cupru solid) sau semi-flexibile .

B . durabilitate

Raza de îndoire: Asigurați -vă că cablul poate rezista la raza de îndoire minimă fără degradarea performanței .

Rezistență la uzură: Utilizați cabluri cu teci robuste (e . g ., teci împletite din nylon din oțel inoxidabil) în medii industriale dure .}



4. Luați în considerare rezistența la mediu

Cablul trebuie să funcționeze corect în condițiile sale de funcționare:

Interval de temperatură: grad industrial (-40 gradul până la 125 de grade), grad aerospațial (-55 grad până la 165 de grade) sau medii extreme . superconductori cu temperatură înaltă (e . G ., grad de grad de 200 ) .

Rezistență la umiditate / IP Rating: Utilizarea în aer liber necesită cabluri impermeabile / conectori (e . g ., IP67 / IP68 conectori N-TYPE cu O-Rings) .

Rezistență chimică / rezistență la UV: Pentru scenarii expuse la ulei, combustibil sau lumina soarelui (e . g ., copolimer de etilen-tetrafluoroetilen teci pentru rezistență chimică; PVC stabilizat cu UV pentru uz exterior) .

Vibration / Rezistență la șoc: Aplicațiile militare / aerospațiale necesită cabluri cu protecție robustă și relief de tulpină (e . g ., Meeting Mil-dtl -17 Standarde) .}



5. selectați conectori compatibili

Conectorii trebuie să se potrivească cu interfața de cablu și echipament, cu pierderi de inserție scăzută și conexiune fiabilă:

Tipuri comune: SMA (până la 18 GHz), N-Type (până la 18 GHz, putere mare), TNC (rezistent la vibrații), BNC (frecvență joasă, conexiune rapidă), 2 . 92mm (până la 40 GHz), 1,85mm (până la 67 GHz).

Caracteristici: Alegeți conectori CRIMP, Solder sau Compression, pe baza nevoilor de instalare . În medii dure, selectați conectori din oțel inoxidabil peste altele .

Sex și polaritate: Asigurați-vă că capetele masculine / feminine se potrivesc cu echipamentul (e . g ., SMA Male la N-Type Femel) .}



6. Costul și fiabilitatea echilibrului

Cablurile de înaltă performanță (e . G ., conductoare placate cu argint, PTFE spumate / PTFE cu densitate joasă) sunt mai scumpe, dar au pierderi mai mici și durată de viață mai lungă (potrivită pentru sisteme critice) . mai scăzute

Opțiunile economice (e . g ., oțelul-copper-copper-argintiu, împletitură de cupru, teci de PVC) sunt potrivite pentru utilizări cu frecvență joasă, non-critică (e . G ., electronice de consum) .., electronice de consum) .}

Pentru aplicații critice de siguranță (e . g ., echipament medical, aviație), prioritizează fiabilitatea peste cost .



Rezumatul pașilor cheie

Clarificați scenariul aplicației (fix / mobil, interior / exterior, interval de frecvență) .

Potriviți specificațiile electrice (impedanță, putere, atenuare) .

Selectați proprietăți mecanice adecvate (flexibilitate, dimensiune, durabilitate) .

Asigurați -vă rezistența mediului (temperatură, umiditate, substanțe chimice) .

Alegeți conectori compatibili .

Performanța echilibrului, costul și fiabilitatea .



Urmărind acești pași, puteți selecta un ansamblu de cablu RF care optimizează integritatea semnalului și longevitatea pentru nevoile dvs. specifice .
