Totul despre conectorii SMA



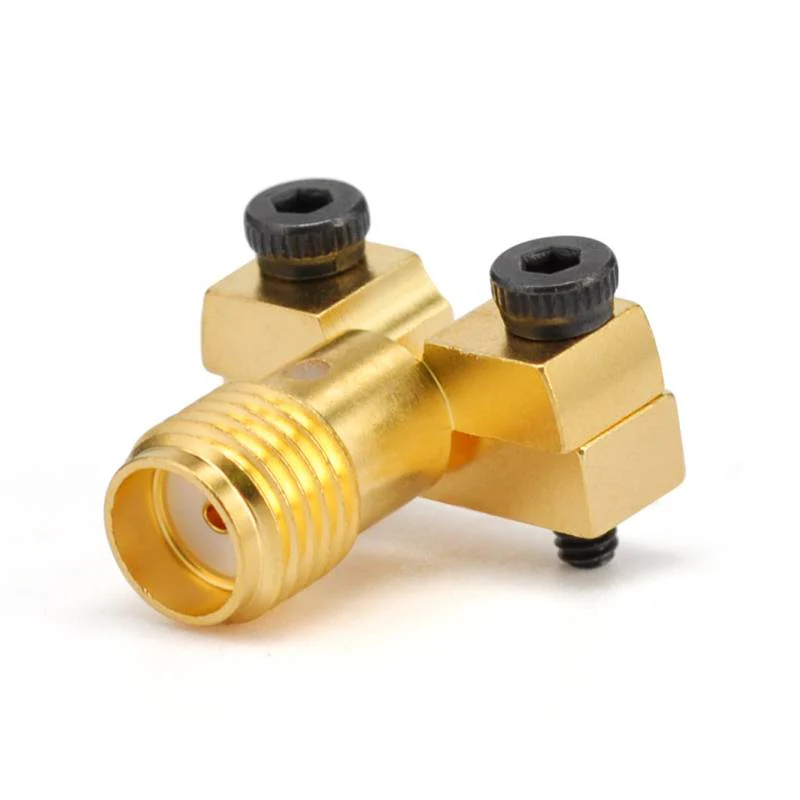

The SMA connector is a widely used RF coaxial connector, renowned for its high performance and versatility. It was developed by Bendix Scintilla in the 1950s, and the name "SMA" stands for SubMiniature version A. Its design is intended to work efficiently in high-frequency environments, thus playing a crucial role in various industries involving RF Semnale .



1. caracteristici principale ale conectorilor SMA

Dimensiune: Conectorii SMA au o structură compactă cu un diametru de conductor exterior de 0 . 141 inci, ceea ce le face adecvate pentru aplicații cu spațiu limitat.

Interval de frecvență: De obicei, funcționează până la 18 GHz, deși unele versiuni de înaltă performanță pot atinge 26 . 5 GHz sau chiar mai mare.

Impedance: Majoritatea conectorilor SMA sunt 50 ohmi, care este configurația standard pentru sistemele RF și cu microunde .

Mecanism de cuplare: adoptă un design de cuplare filetat cu 1/4 inch, 36 de fire pe inch Fire UNC, asigurând o conexiune fermă și stabilă cu rezistență puternică de vibrație .

Materiale SMA și procese de tratare a suprafeței

Învelișul este de obicei din alamă și oțel inoxidabil și poate fi placat (cum ar fi nichel, aur) pentru a îmbunătăți rezistența la coroziune și conductivitatea .

Conductorul central poate fi cupru, alamă sau cupru de beriliu, cu o suprafață placată cu aur pentru a obține o transmisie optimă a semnalului .

Raportul de undă în picioare de tensiune (vswr): conectorii SMA de înaltă calitate au un VSWR scăzut (de obicei sub 1 . 2: 1 sub 12 GHz), însemnând o transmisie eficientă a semnalului cu o reflecție minimă.



2. Tipuri de conectori SMA

Conectorii SMA vin în diferite configurații pentru a se potrivi diferitelor aplicații:

Conform tipurilor de porturi, acestea pot fi împărțite în: Standard Port SMA, SMA cu conectare rapidă și polaritate inversă SMA .

Conform stilurilor structurale, ele pot fi împărțite în tipuri drepte și din unghi drept . conectori drepți sunt folosiți pentru conexiunile din serie, în timp ce tipurile de unghi drept sunt potrivite pentru spațiile strânse . {90- designul de îndoire a gradului poate economisi spațiu sau poate reduce tensiunea prin cablu .}}

According to installation methods, they can be divided into regular and panel-mount types. Panel-mount connectors are designed for installation on panels or enclosures, with various types such as 2-hole flanges, 4-hole flanges, and round flanges.​



3. Utilizări comune ale SMA

În câmpul de telecomunicații, conectorii SMA sunt utilizați pe scară largă în stații de bază de telefon mobil, sisteme prin satelit și echipamente de comunicare wireless .

În echipamentele de testare, acestea sunt utilizate în dispozitive de testare, cum ar fi osciloscopuri, analizatori de rețea și generatoare de semnal .

În sistemele de antenă, conectorii SMA sunt adesea folosiți pentru a conecta antenele în sistemele wireless .

În circuitele RF, acestea se găsesc în multe dispozitive RF, cum ar fi amplificatoare, filtre și mixere .

Note



4. Capacitate de manipulare a puterii:

Deși conectorii SMA sunt potriviți pentru sisteme RF cu putere redusă și medie, este posibil să nu fie potrivite pentru aplicații de mare putere . pentru scenarii de putere mai mare, alți conectori precum N-Type sau 7/16- pot fi mai potrivite .

Durabilitate mecanică: în comparație cu unii conectori mai mari, conectorii SMA sunt relativ fragili, în special în ceea ce privește alinierea pinului și stresul mecanic . Prin urmare, trebuie să se acorde o îngrijire suplimentară în timpul manipulării și instalării .}



Compatibilitate: Când selectați conectori SMA, asigurați -vă că conectorii de sex masculin și feminin se potrivesc în ceea ce privește dimensiunea și impedanța firului pentru a asigura o conexiune bună ., ele pot fi, de asemenea, interconectate cu porturi 2 . 92mm și 3,5 mm.
