Descriere
Introducerea produsului
In today's cutting - edge fields such as communication, electronic testing, and measurement, the stability of signal transmission and low - loss characteristics have become core factors determining the performance of systems, and the relevant requirements are becoming increasingly stringent. The low - loss amplitude - and - phase - stable cable assemblies stand out with their extraordinary performance, playing a crucial role in numerous application scenarios and laying a solid foundation for achieving precise and Transmisie eficientă a semnalului .
Caracteristici ale structurii produsului
Caracteristici excelente de scădere - pierdere:
Ele prezintă o performanță extrem de remarcabilă a pierderii în condiții de frecvență diferite . luând ca exemplu modelul FRU1/GT147A (40GHz), chiar și într -un mediu de înaltă frecvență de până la 40GHz, atenuarea sa este de doar 2 . 85 dB pe metru.
Stabilitate superbă a fazei:
Deține caracteristici de fază extrem de stabile ., de exemplu, atunci când FRU1/GT147A funcționează la o frecvență de 10 GHz, stabilitatea sa de fază mecanică poate atinge 10GHz/3 grade; Când frecvența este de 18GHz, poate atinge 18GHz/5 grade . o astfel de fază stabilă poate suprima în mod eficient fluctuațiile de fază în timpul transmiterii semnalului, evitând în mare măsură distorsionarea semnalului și interferența cauzată de fazele instabile . pentru sistemele de comunicare și echipamentele de testare cu cerințe extrem de mari pentru acuratețea fazelor, această caracteristică este cheia cheia pentru a asigura operația stabil Sisteme .
Acoperire largă a frecvenței:
Produsele au o gamă largă de acoperire a frecvenței, care se întinde de la curentul direct (DC) la 110 GHz . diferite modele de ansambluri de cablu pot fi adaptate cu exactitate la diferite intervale de frecvență pentru a îndeplini cerințele de aplicație diverse .
Aplicația produsului
În testarea camerei anechoice cu microunde, conectează echipamentele și dispozitivele de testare sub testare, iar caracteristicile lor stabile de transmisie a semnalului asigură precizia și fiabilitatea rezultatelor testelor . ca componente de conectare cheie în instrumente precum analizatorii de rețea și analizatorii de spectru, acestea garantează măsurarea precisă a semnalelor slabe de către instrumente, oferind suport puternic pentru cercetare și dezvoltare a produselor electronice și de calitate, de către instrumente, oferind suport puternic pentru cercetarea și dezvoltarea produselor electronice și a calității de calitate inspecție .
Note importante
1. Pentru ansambluri de cablu cu lungime personalizată, vă rugăm să nu uitați să lăsați informațiile de lungime pe pagina de checkout;
2. Toate ansamblurile de cablu pot fi furnizate cu perechi sau grupuri potrivite în fază; Dacă aveți nevoie ca cablurile să fie potrivite în fază, vă rugăm să ne trimiteți e -mail la noi: sales@flexirf.com
Date de specificații ale produsului
|
Configurație |
|
|
Conector 1 tip |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
Conector 1 Impedanță |
50 ohmi |
|
Conector 1 polaritate |
Standard |
|
Conector 2 Tip |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N/TNC |
|
Conector 2 Impedanță |
50 ohmi |
|
Conector 2 Polaritate |
Standard |
|
Metoda de montare a conectorului |
Nici unul |
|
Stilul corpului conector |
Unghi drept și drept |
|
Informații despre materiale |
|
|
Contact central |
Placat cu aur din alamă, placat cu aur de cupru pentru beriliu |
|
Contact exterior |
Placat din auriu din alamă, placat cu aur cu beriliu, oțel inoxidabil pasiv |
|
Corp |
Placat din aur, aur de cupru de beriliu, oțel inoxidabil pasiv |
|
Dielectric |
PEI/PTFE |
|
Date de mediu |
|
|
Interval de temperatură |
-40 grad la gradul +165 |
|
2011/65/UE (ROHS) |
Conform |
Tip de produs
| FRU1/GT147A Ansamblu de cablu cu fază stabilă cu pierdere scăzută (40GHz) | ||||
 |
Structura materialului materialului (mm) |
|||
|
1 |
Conductor interior |
Oțel îmbrăcat în cupru placat cu argint |
0.91±0.05 |
|
|
2 |
Izolator |
PTFE solid |
2.69±0.05 |
|
|
3 |
Shielding interior |
Band de cupru placat cu argint |
2.86±0.05 |
|
|
4 |
Shielding exterior |
Împletitură cu sârmă de cupru placat cu argint |
3.28±0.05 |
|
|
5 |
sacou |
Fep |
3.73±0.13 |
|
| Atenuare, putere (condiție de testare la 20 de grade la nivelul mării) | |||||
|
Frecvență (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Atenuare (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Putere (W) |
380 |
120 |
90 |
75 |
65 |
| Proprietăți electrice și mecanice | |||||||
|
Frecvenţă (GHz) |
Impedanță (Ω) |
Rata de transmisie |
Capacitate |
Protejare |
Temperatura de funcționare gamă |
Raza de îndoire minimă |
Mecanic Stabilitatea fazei |
|
40 |
50 |
77% |
86 pf/m |
>100dB |
-65 grad ~ +165 grad |
6.35mm |
10GHz/3 grade 18GHz/5 grad |
|

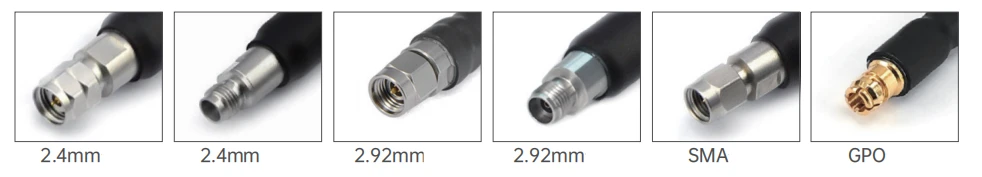

Modele comune și indicatori tehnici
|
|||||||
|
Imagine |
Sku |
Conector 1 |
Conector 2 |
Freqență |
Pierdere de întoarcere/vswr |
|
|

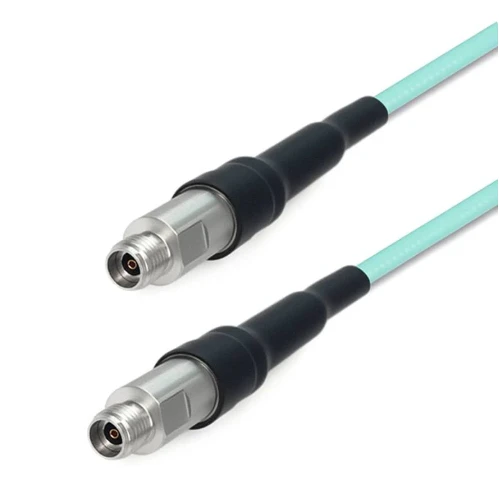

Fru 1-292 f292f-xxx |
2,92 mm femeie |
2,92 mm femeie |
Dc -40 ghz |
1.44 |
|
|
Fru 1-292 m292m-xxx |
2,92 mm bărbat |
2,92 mm bărbat |
Dc -40 ghz |
1.44 |
|
|

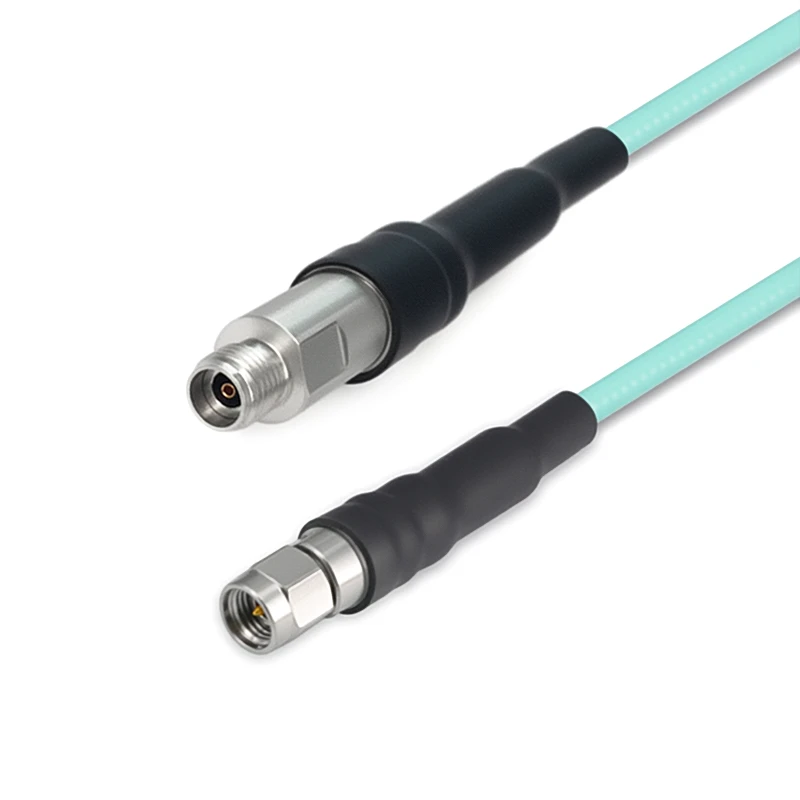

Fru 1-292 m292f-xxx |
2,92 mm bărbat |
2,92 mm femeie |
Dc -40 ghz |
1.44 |
| FRU2/GT3506 Ansamblu de cablu cu fază stabilă cu pierdere scăzută (65GHz) | ||||
|
|
Structura materialului materialului (mm) |
|||
|
1 |
Conductor interior |
Oțel îmbrăcat în cupru placat cu argint |
0.51±0.05 |
|
|
2 |
Izolator |
PTFE solid |
1.38±0.05 |
|
|
3 |
Shielding interior |
Band de cupru placat cu argint |
1.58±0.05 |
|
|
4 |
Shielding exterior |
Împletitură cu sârmă de cupru placat cu argint |
1.90±0.05 |
|
|
5 |
sacou |
Fep |
2.20±0.13 |
|
| Atenuare, putere (condiție de testare la 20 de grade la nivelul mării) | ||||||||||
|
Frecvență (GHz) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Atenuare (db/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Putere (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Proprietăți electrice și mecanice | |||||||
|
Frecvență (GHz |
Impedanță (ω) |
Rata de transmisie |
Capacitate |
Protejare |
Temperatura de funcționare gamă |
Raza de îndoire minimă |
Tensiune de rezistare dielectrică |
|
67GHz |
50Ω |
82% |
94pf/m |
>90dB |
-55 grad ~ +125 grad |
11mm |
800V@DC |
|

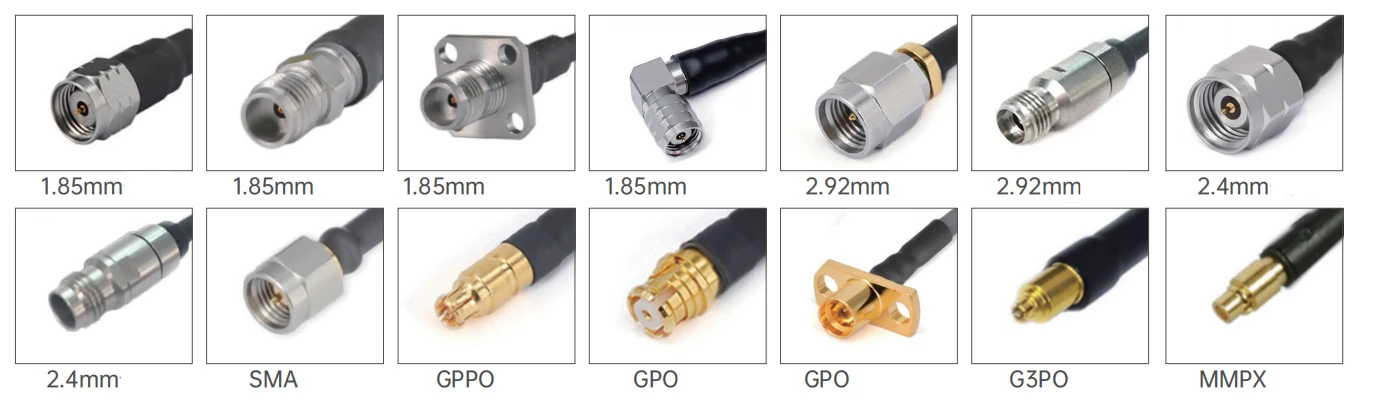

Modele comune și indicatori tehnici
|
|||||||
|
Imagine |
Sku |
Conector 1 |
Conector 2 |
Freqență |
Pierdere de întoarcere/vswr |
|
|
Fru 2- smmmmm-xxx |
SMA Masculin |
SMA Masculin |
Dc -26.5 ghz |
1.30 |
|
|
Fru 2- smmgpf-xxx |
SMA Masculin |
GPO (SMP) Femeie |
Dc -26.5 ghz |
1.35 |
|
|
Fru 2- smmgpwf-xxx |
SMA Masculin |
Femeie GPO (SMP) cu unghi drept |
Dc -26.5 ghz |
12dB |
|
|
Fru 2- smmgppf-xxx |
SMA Masculin |
Femeie GPPO (mini-SMP) |
Dc -26.5 ghz |
13dB |
|
|
Fru 2- smmgppwf-xxx |
SMA Masculin |
Femeie GPPO (mini-SMP) cu unghi drept |
Dc -26.5 ghz |
12dB |
|
|
Fru 2- SMFFGPF-XXX |
Femeie SMA cu flanșă de 4 găuri |
GPO (SMP) Femeie |
Dc -18 ghz |
1.30 |
|
|
Fru 2- SMFFGPPF-XXX |
Femeie SMA cu flanșă de 4 găuri |
Femeie GPPO (mini-SMP) |
Dc -18 ghz |
16dB |
|
|
Fru 2-292 m292m-xxx |
2,92 mm bărbat |
2,92 mm bărbat |
Dc -40 ghz |
1.35 |
|
|
Fru 2-292 mgpf-xxx |
2,92 mm bărbat |
GPO (SMP) Femeie |
Dc -40 ghz |
14dB |
|
|

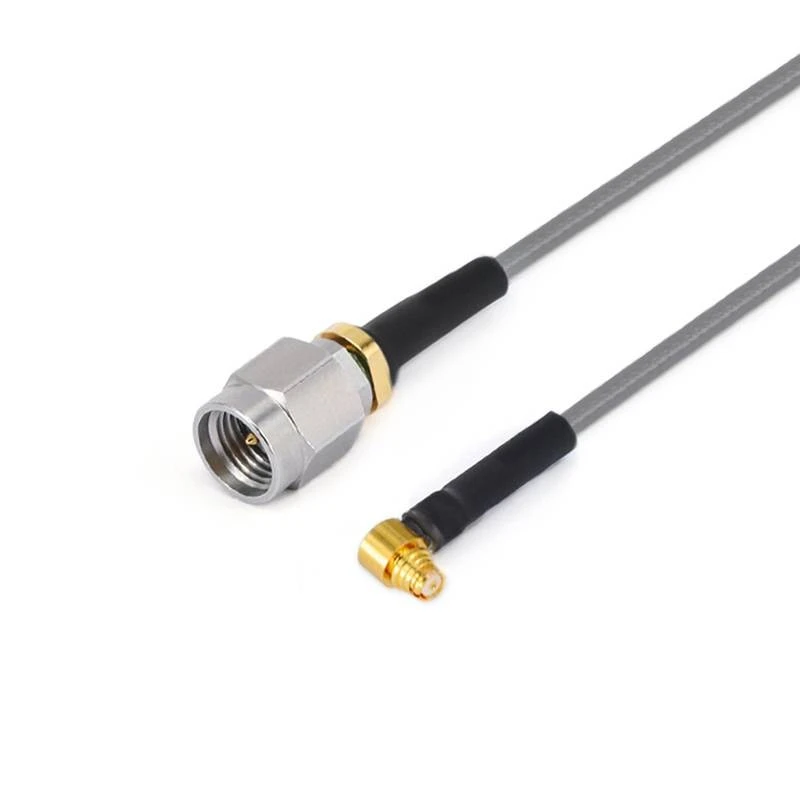

Fru 2-292 mgpwf-xxx |
2,92 mm bărbat |
Femeie GPO (SMP) cu unghi drept |
Dc -40 ghz |
12dB |
|
|
Fru 2-292 MMMPXM-XXX |
2,92 mm bărbat |
MMPX Masculin |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 MMMPXF-XXX |
2,92 mm bărbat |
Femeie MMPX |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 mg3pf-xxx |
2,92 mm bărbat |
G3PO (SMPS) Femeie |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 mgppwf-xxx |
2,92 mm bărbat |
Femeie GPPO (mini-SMP) cu unghi drept |
Dc -40 ghz |
12dB |
|
|
Fru 2-292 m24m-xxx |
2,92 mm bărbat |
Masculin de 2,4 mm |
Dc -40 ghz |
1.35 |
|
|
Fru 2-292 mgppf-xxx |
2,92 mm bărbat |
Femeie GPPO (mini-SMP) |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 fg3pf-xxx |
2,92 mm femeie |
G3PO (SMPS) Femeie |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 ffg3pf-xxx |
Femeie de 2,92 mm cu flanșă de 4 găuri |
G3PO (SMPS) Femeie |
Dc -40 ghz |
14dB |
|
|

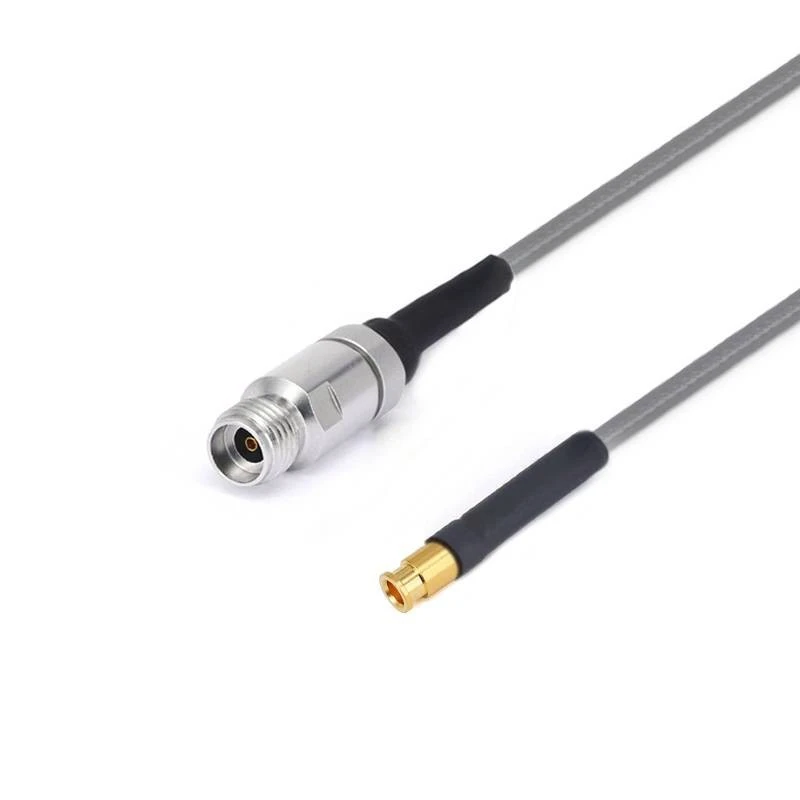

Fru 2-292 fmpxm-xxx |
2,92 mm femeie |
MMPX Masculin |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 ffmpxm-xxx |
Femeie de 2,92 mm cu flanșă de 4 găuri |
MMPX Masculin |
Dc -40 ghz |
14dB |
|
|
Fru 2-292 ffgpf-xxx |
Femeie de 2,92 mm cu flanșă de 4 găuri |
GPO (SMP) Femeie |
Dc -40 ghz |
14dB |
|
|
Fru 2-24 m24m-xxx |
Masculin de 2,4 mm |
Masculin de 2,4 mm |
Dc -50 ghz |
1.44 |
|
|
Fru 2-24 mgpf-xxx |
Masculin de 2,4 mm |
GPO (SMP) Femeie |
Dc -40 ghz |
14dB |
|
|
Fru 2-24 mgpwf-xxx |
Masculin de 2,4 mm |
Femeie GPO (SMP) cu unghi drept |
Dc -40 ghz |
12dB |
|
|
Fru 2-24 MMMPXM-XXX |
Masculin de 2,4 mm |
MMPX Masculin |
Dc -50 ghz |
10dB |
|
|
Fru 2-24 MMMPXM-XXX |
Masculin de 2,4 mm |
MMPX Masculin |
Dc -50 ghz |
10dB |
|
|
Fru 2-24 mgppf-xxx |
Masculin de 2,4 mm |
Femeie GPPO (mini-SMP) |
Dc -50 ghz |
10dB |
|
|
Fru 2-24 mgppwf-xxx |
Masculin de 2,4 mm |
Femeie GPPO (mini-SMP) cu unghi drept |
Dc -50 ghz |
10dB |
|
|
Fru 2-24 ffgpf-xxx |
Femeie de 2,4 mm cu flanșă de 4 găuri |
GPO (SMP) Femeie |
Dc -50 ghz |
10dB |
|
|
Fru 2-24 ffgppf-xxx |
Femeie de 2,4 mm cu flanșă de 4 găuri |
Femeie GPPO (mini-SMP) |
Dc -50 ghz |
10dB |
|
|

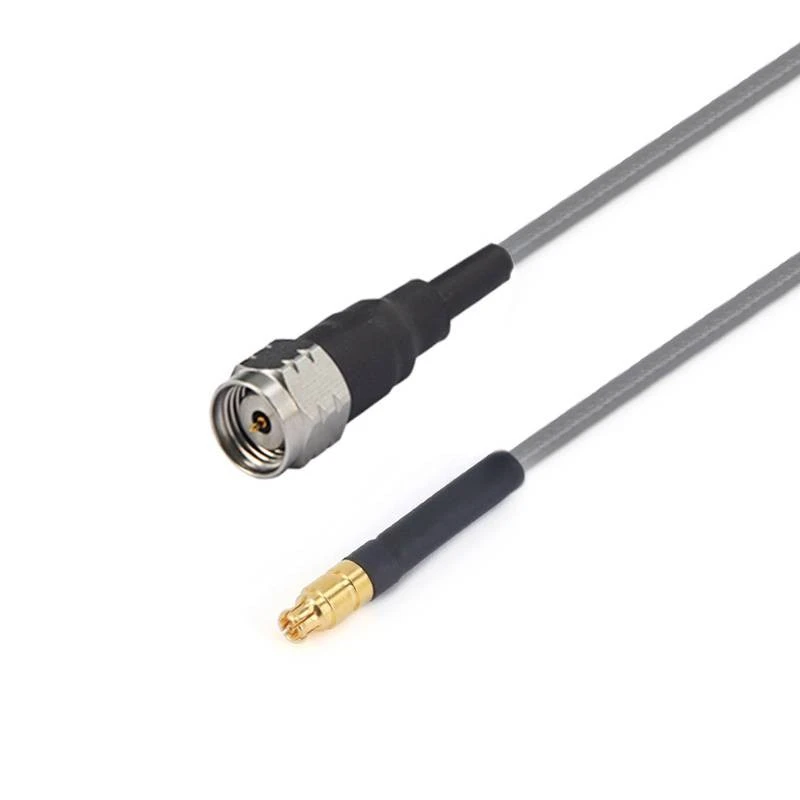

Fru 2-185 mgppf-xxx |
1,85 mm bărbat |
Femeie GPPO (mini-SMP) |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 wmgppf-xxx |
1,85 mm bărbat cu unghi drept |
Femeie GPPO (mini-SMP) |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 mg3pf-xxx |
1,85 mm bărbat |
G3PO (SMPS) Femeie |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 MMMPXM-XXX |
1,85 mm bărbat |
MMPX Masculin |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 MMMPXF-XXX |
1,85 mm bărbat |
Femeie MMPX |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 fgppf-xxx |
Femeie de 1,85 mm |
Femeie GPPO (mini-SMP) |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 ffgppf-xxx |
Femeie de 1,85 mm cu flanșă de 4 găuri |
Femeie GPPO (mini-SMP) |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 fg3pf-xxx |
Femeie de 1,85 mm |
G3PO (SMPS) Femeie |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 ffg3pf-xxx |
Femeie de 1,85 mm cu flanșă de 4 găuri |
Femeie GPPO (mini-SMP) |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 fmpxm-xxx |
Femeie de 1,85 mm |
MMPX Masculin |
Dc -67 ghz |
10dB |
|
|
Fru 2-185 fmpxf-xxx |
Femeie de 1,85 mm |
Femeie MMPX |
Dc -67 ghz |
10dB |
| FRU3/GT3507 Ansamblu de cablu cu fază stabilă cu pierdere scăzută (40GHz) | ||||
|
|
Structura materialului materialului (mm) |
|||
|
1 |
Conductor interior |
Oțel îmbrăcat în cupru placat cu argint |
0.91±0.05 |
|
|
2 |
Izolator |
PTFE solid |
2.69±0.05 |
|
|
3 |
Shielding interior |
Band de cupru placat cu argint |
2.86±0.05 |
|
|
4 |
Shielding exterior |
Împletitură cu sârmă de cupru placat cu argint |
3.28±0.05 |
|
|
5 |
sacou |
Fep |
3.73±0.13 |
|
| Atenuare, putere (condiție de testare la 20 de grade la nivelul mării) | |||||
|
Frecvență (GHz) |
1 |
10 |
18 |
26.5 |
40 |
|
Atenuare (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Putere (W) |
380 |
120 |
90 |
75 |
65 |
|
Proprietăți electrice și mecanice |
|||||||
|
Frecvență (GHz) |
Impedanță (ω) |
Rata de transmisie |
Capacitate |
Protejare |
Temperatura de funcționare gamă |
Raza de îndoire minimă |
Mecanic Stabilitatea fazei |
|
40 |
50 |
85% |
86 pf/m |
>90dB |
-65 grad ~ +165 grad |
11mm |
10GHz/3 grade 18GHz/5 grad |
|

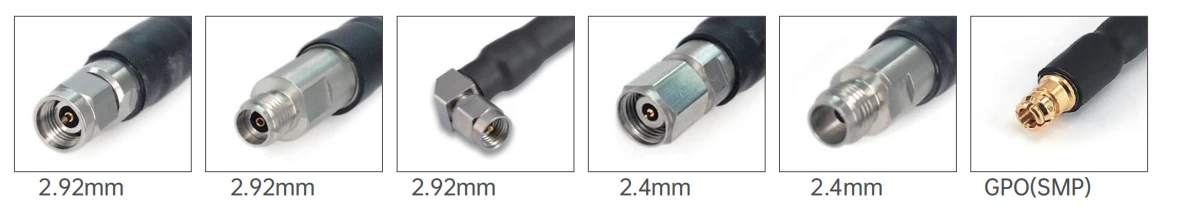

Modele comune și indicatori tehnici
|
|||||||
|
Imagine |
Sku |
Conector 1 |
Conector 2 |
Freqență |
Pierdere de întoarcere/vswr |
|
|
Fru 3-292 m292m-xxx |
2,92 mm bărbat |
2,92 mm bărbat |
Dc -40 ghz |
1.44 |
|
|
Fru 3-292 m24m-xxx |
2,92 mm bărbat |
Masculin de 2,4 mm |
Dc -40 ghz |
1.35 |
|
|
Fru 3-24 m24m-xxx |
Masculin de 2,4 mm |
Masculin de 2,4 mm |
Dc -40 ghz |
1.35 |

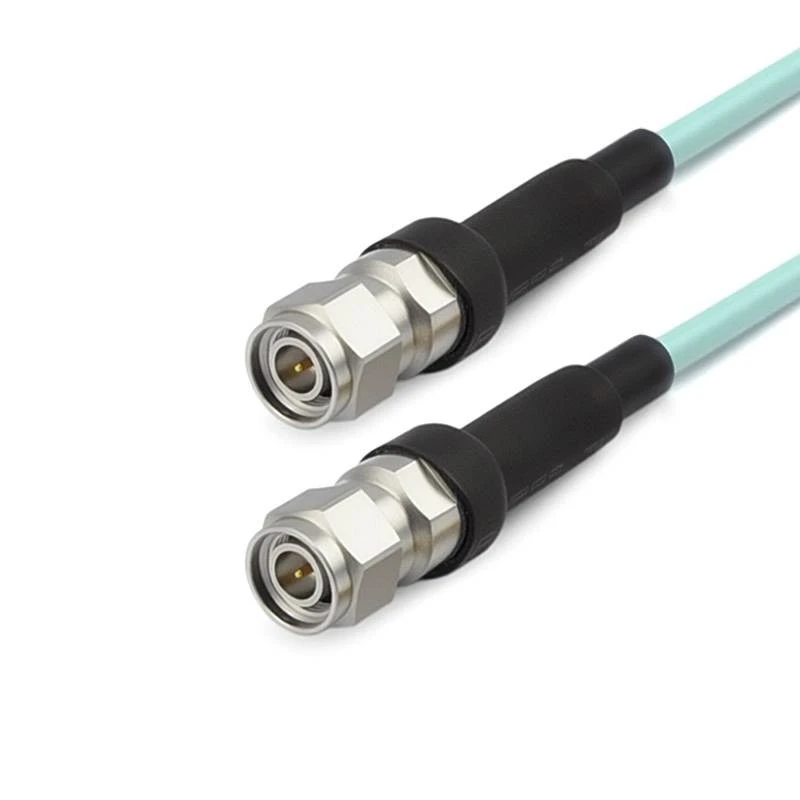

| FRA3/GT2501 Ansamblu de cablu cu fază stabilă cu pierdere scăzută (26,5 GHz) | ||||
|
|
Structura materialului materialului (mm) |
|||
|
1 |
Conductor interior |
Oțel îmbrăcat în cupru placat cu argint |
1.45±0.05 |
|
|
2 |
Izolator |
PTFE solid |
3.99±0.05 |
|
|
3 |
Shielding interior |
Band de cupru placat cu argint |
4.19±0.05 |
|
|
4 |
Shielding exterior |
Împletitură cu sârmă de cupru placat cu argint |
4.42±0.05 |
|
|
5 |
sacou |
Fep |
5.21±0.13 |
|
| Atenuare, putere (condiție de testare la 20 de grade la nivelul mării) | |||||
|
Frecvență (GHz) |
1 |
5 |
10 |
18 |
26.5 |
|
Atenuare (db/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Putere (W) |
800 |
350 |
--- |
100 |
--- |
|
Proprietăți electrice și mecanice |
|||||||
|
Frecvență (GHz) |
Impedanță (ω) |
Rata de transmisie |
Capacitate |
Protejare |
Temperatura de funcționare gamă |
Raza de îndoire minimă |
Mecanic Stabilitatea fazei |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100dB |
-65 grad ~ +165 grad |
6.35mm |
10GHz/3 grade 18GHz/5 grad |
|

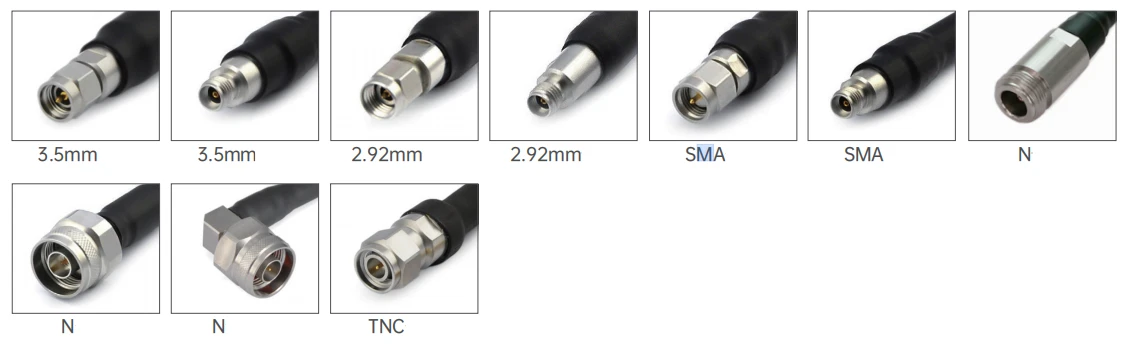

Modele comune și indicatori tehnici
|
|||||||
|
Imagine |
Sku |
Conector 1 |
Conector 2 |
Freqență |
Pierdere de întoarcere/vswr |
|
|

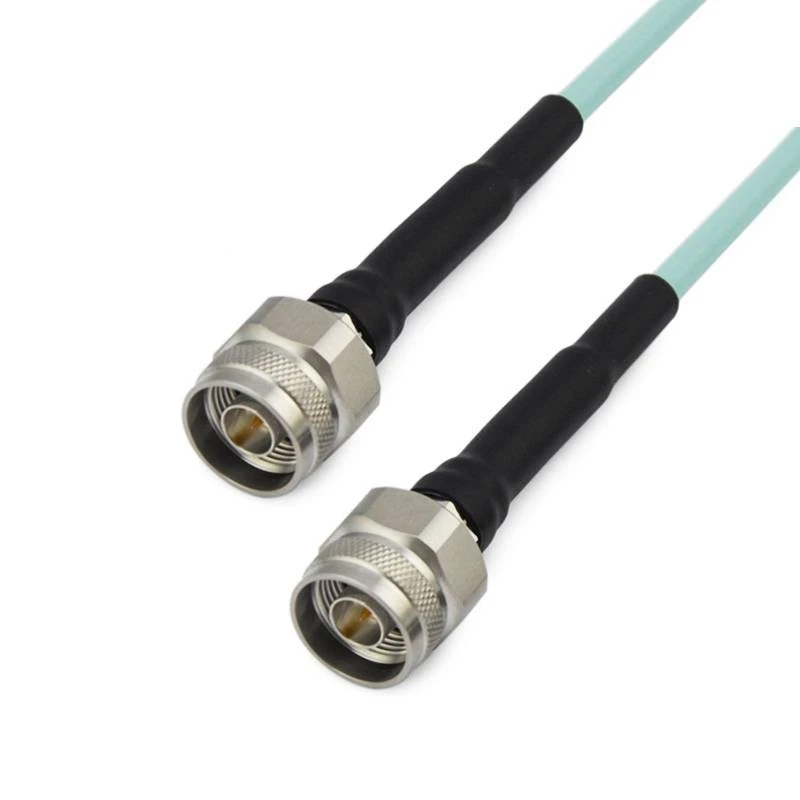

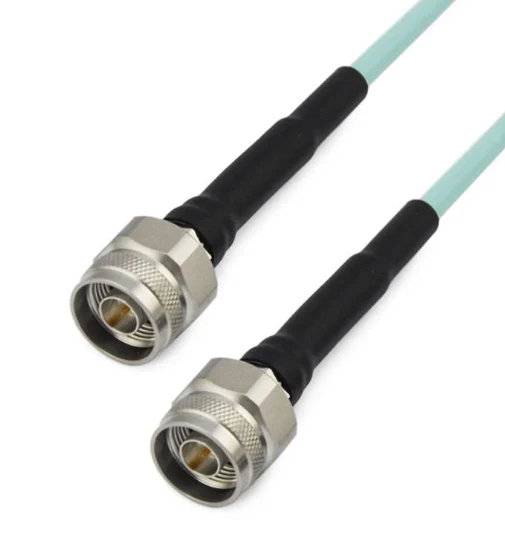

Fra 3- nmnm-xxx |
N bărbat |
N bărbat |
Dc -18 ghz |
1.25 |
|
|

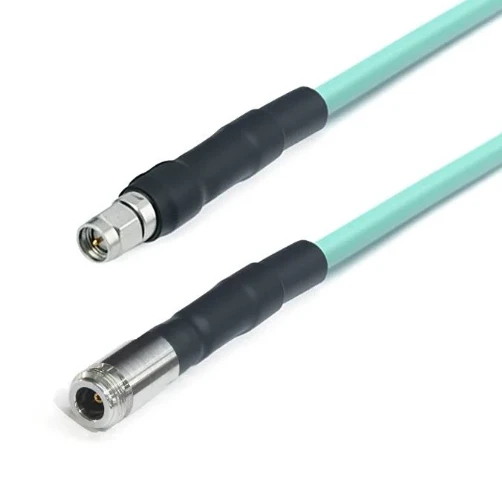

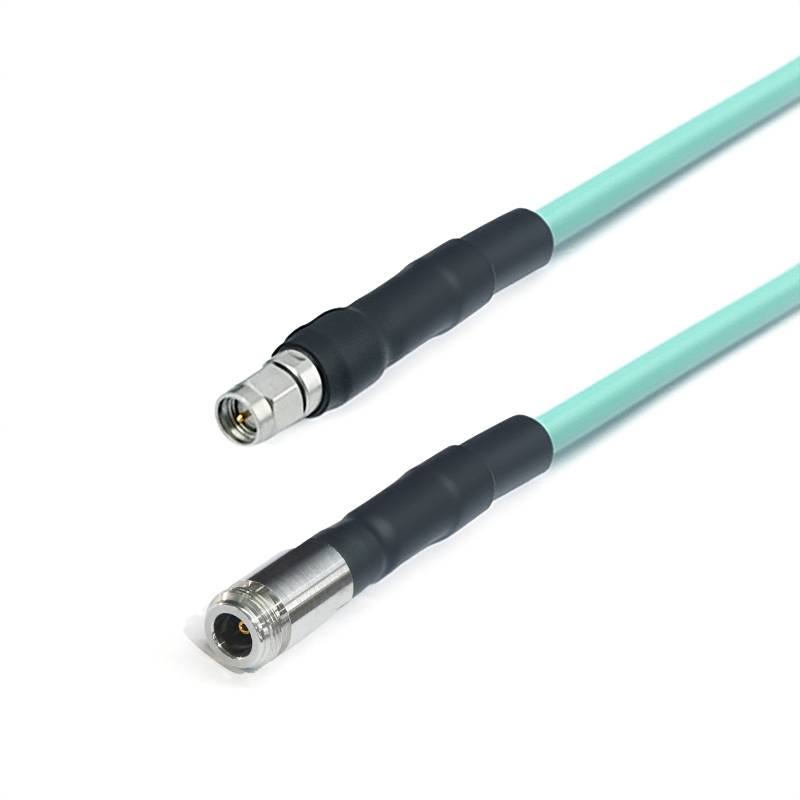

Fra 3- nfsmm-xxx |
N femeie |
SMA Masculin |
Dc -18 ghz |
1.25 |
|
|

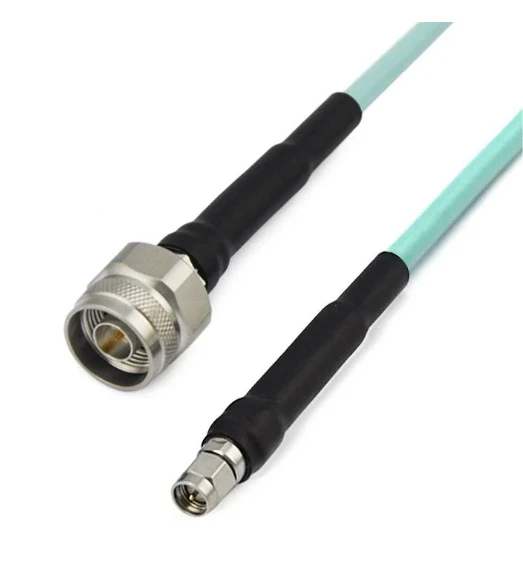

FRA 3- nmsmm-xxx |
N bărbat |
SMA Masculin |
Dc -18 ghz |
1.25 |
|
|

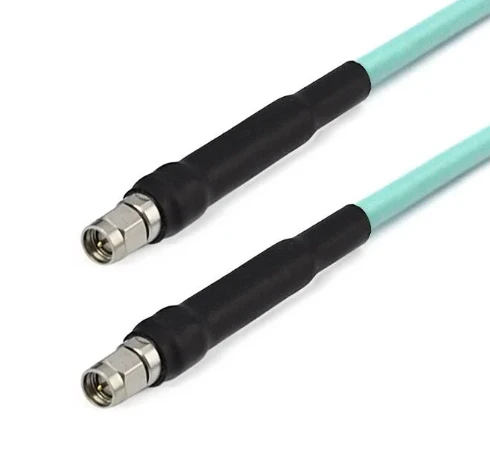

FRA 3- SMMSMM-XXX |
SMA Masculin |
SMA Masculin |
Dc -18 ghz |
1.25 |
|
|

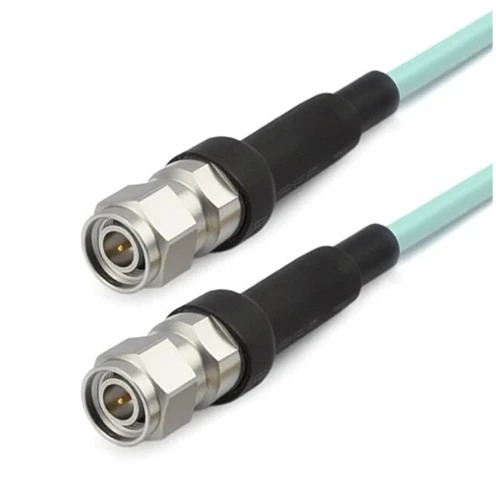

FRA 3- tncmtncm-xxx |
TNC Masculin |
TNC Masculin |
Dc -18 ghz |
1.30 |
Tag-uri populare: Seria stabilă în fază scăzută, SUA Producători, furnizori, furnizori, fabrică, fabrică, Cablu de asamblare FRA3 FRU2 FRU3, Cablu coaxial format manual, Seria stabilă în fază scăzută, Ansambluri de cablu RF, Ansambluri de cablu din seria RG, Ansambluri de cablu semi -rigide
Trimite anchetă
S-ar putea sa-ti placa si
