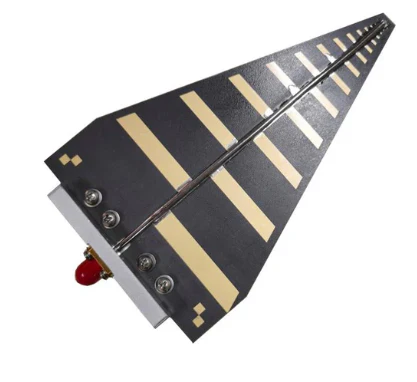

Cum funcționează antenele periodice logaritmice

Proiectare și structură

1. ** Configurația elementului **: LPA-urile constau din mai multe elemente (de obicei asemănătoare cu dipol) aranjate într-o manieră periodică . Elementele sunt distanțate în mod logaritmic, ceea ce înseamnă că distanța dintre elemente crește într-un raport specific pe măsură ce vă deplasați de-a lungul antenei . Acest logaritmic permite antena de a recenați la diferite frecvențe la diferite frecvențe efectiv .

2. **Multiple Elements**: The antenna typically includes several pairs of elements, where each pair is designed to resonate at a specific frequency. The elements are usually tapered in size and arranged so that each one is a different length, corresponding to the wavelengths of the frequencies it is intended to receive or transmit.

3. ** Mecanism de hrănire **: Punctul de alimentare este de obicei localizat în partea din spate a tabloului, cu o linie de transmisie care alimentează puterea la elementele . Proiectarea permite ca benzi de frecvență multiple să fie excitate eficient de semnalul de intrare .

Principiul de funcționare

1. ** Performanță în bandă largă **: LPA -urile sunt inerent în bandă largă datorită construcției lor . Fiecare element poate rezona la frecvențe diferite, ceea ce permite antenei să funcționeze eficient pe o gamă largă, fără a fi nevoie de reglare .

2. ** Distanță logaritmică **: Distanța logaritmică a elementelor înseamnă că, pe măsură ce frecvența crește, elementele cresc, de asemenea, dimensiunea și distanțarea . Acest lucru permite antenei să mențină performanțe consistente pe întregul interval de frecvență .}

3. ** Model de radiație **: LPA -urile au de obicei un model de radiație direcțională, care poate fi optimizat pentru aplicații specifice . Modelul rămâne relativ stabil pe intervalul de frecvență de funcționare, oferind câștig și direcționalitate previzibilă .

4. ** Impedance potrivire **: Proiectarea LPA ajută la asigurarea potrivirii impedanței bune pe intervalul de frecvență, ceea ce minimizează reflecția și maximizează transferul de putere .

Aplicații

Antenele periodice logaritmice sunt utilizate pe scară largă în diferite aplicații datorită versatilității lor, inclusiv:

- ** Sisteme de comunicare **: Sunt ideale pentru sistemele de comunicare care necesită o lățime de bandă largă, cum ar fi difuzarea TV și comunicațiile mobile .
- ** Sisteme radar **: capacitatea lor de a opera pe o gamă largă de frecvență le face potrivite pentru aplicațiile radar .
- ** Testare și măsurare **: Sunt adesea utilizate în echipamentele de testare unde este necesar un răspuns de frecvență larg .

În rezumat, antenele periodice logaritmice își folosesc structura unică și aranjarea elementelor pentru a obține performanțe în bandă largă, ceea ce le face valoroase în multe aplicații de telecomunicații și electronice .
