Cabluri de testare cu scop general

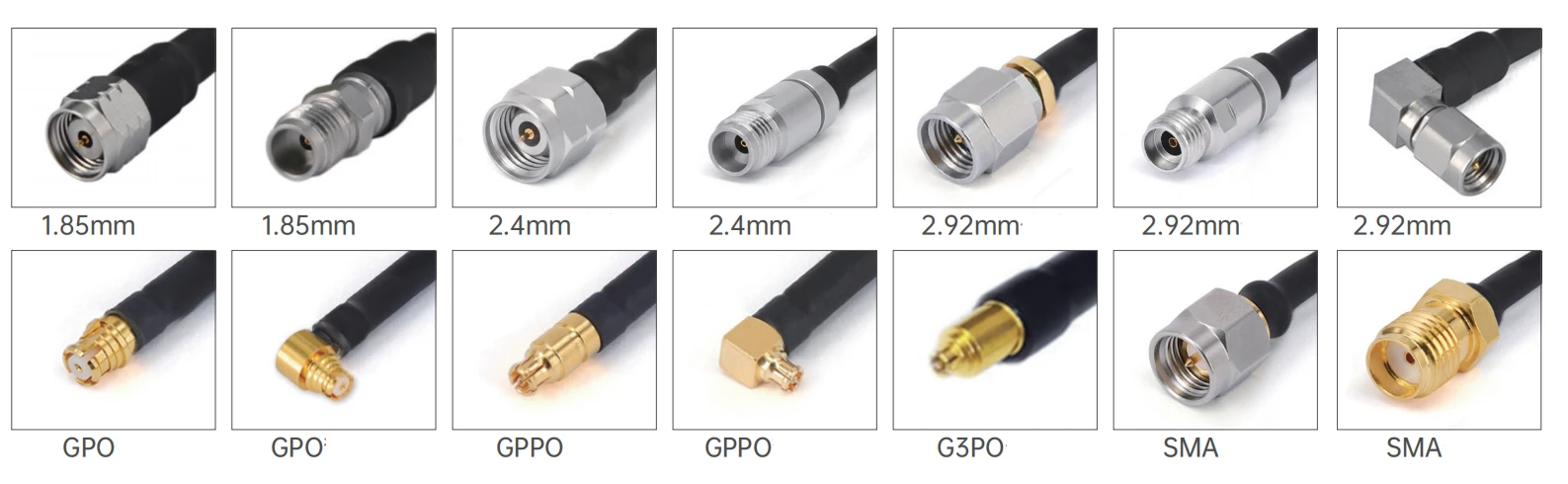

Cablurile de testare cu scop general sunt produse de cablu utilizate pe scară largă în câmpuri precum testarea electronică, cu mai multe caracteristici pentru a îndeplini cerințele de utilizare diverse . în ceea ce privește conectorii, acest cablu oferă diverse tipuri de conectori, inclusiv 1 . 85mm, 2 . 4mm, 2,92mm, SMA, G3PO și GPPO. Toți conectorii au o impedanță de 50 de ohmi și o polaritate standard.
Descriere
Cabluri de testare cu scop general
Cablurile de testare cu scop general sunt produse de cablu utilizate pe scară largă în câmpuri precum testarea electronică, cu mai multe caracteristici pentru a îndeplini cerințele de utilizare diverse . În ceea ce privește conectorii, acest cablu oferă diverse tipuri de conectori, inclusiv 1 . 85mm, 2 . 4mm, 2 . 92mm, Sma, G3PO, și GPPO. Toți conectorii au o impedanță de 50 de ohmi și o polaritate standard. Mai mult, conectorii au mai multe metode de instalare, inclusiv tipuri drepte și drepte - unghi, care pot fi adaptate flexibil la diferite interfețe de dispozitiv.
Introducerea produsului
In terms of material selection, the central contact, external contact, and main body are made of materials such as brass plated with gold, beryllium copper plated with gold, or passivated stainless steel, which have good electrical conductivity and corrosion resistance. The dielectric is made of PEI or PTFE materials to ensure signal transmission performance. The central conductor of the cable is silver - plated copper - Oțel îmbrăcat, stratul de izolație este PTFE solid, stratul de ecranare este compus din bandă de cupru placat cu argint și sârmă de cupru, iar teaca este confecționată din material FEP . Acest lucru nu numai că protejează eficient semnalele interferente, dar are și anumite rezistență mecanică și rezistență la mediu .}}, dar are și anumite rezistență mecanică și rezistență la mediu .}
Aplicația produsului
În timpul cercetării, dezvoltării, producției și testării stațiilor de bază de comunicare, telefoanelor mobile, echipamentelor de comunicare prin satelit, etc. ., cablurile de testare generale - sunt necesare pentru a conecta diverși instrumente de testare la dispozitivele de comunicare pentru a asigura transmiterea stabilă a semnalului, astfel încât să testeze cu exactitate diverși indicatori de performanță ale echipamentului, cum ar fi rezistența semnalului, caracteristicile de frecvență, rata de transmisie, etc. Un tip de cablu este utilizat pentru a conecta generatoarele de semnal, analizatorii de spectru și alte echipamente pentru a testa cu precizie performanța radio - frecvența stațiilor de bază, asigurându -se că stațiile de bază pot oferi servicii de comunicare stabile și eficiente .
Note importante
1. Pentru ansambluri de cablu cu lungime personalizată, vă rugăm să nu uitați să lăsați informațiile de lungime pe pagina de checkout;
2. Toate ansamblurile de cablu pot fi furnizate cu perechi sau grupuri potrivite în fază; Dacă aveți nevoie ca cablurile să fie potrivite în fază, vă rugăm să ne trimiteți e -mail la noi: sales@flexirf.com
Date de specificații ale produsului
|
Configurație |
|
|

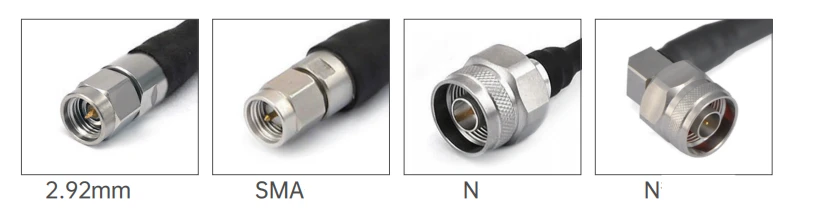

Conector 1 tip |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N. |
|
Conector 1 Impedanță |
50 ohmi |
|
Conector 1 polaritate |
Standard |
|
Conector 2 Tip |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/N. |
|
Conector 2 Impedanță |
50 ohmi |
|
Conector 2 Polaritate |
Standard |
|
Metoda de montare a conectorului |
Nici unul |
|
Stilul corpului conector |
Unghi drept și drept |
|
Informații despre materiale |
|
|
Contact central |
Placat cu aur din alamă, placat cu aur de cupru pentru beriliu |
|
Contact exterior |
Placat din auriu din alamă, placat cu aur cu beriliu, oțel inoxidabil pasiv |
|
Corp |
Placat din aur, aur de cupru de beriliu, oțel inoxidabil pasiv |
|
Dielectric |
PEI/PTFE |
|
Date de mediu |
|
|
Interval de temperatură |
-40 grad la gradul +165 |
|
2011/65/UE (ROHS) |
Conform |
|
Specificații prin cablu |
|
|
Conductor de centru |
Copperweld placat cu argint |
|
Dielectric |
PTFE solid |
|
Două ecranare |
Bandă și sârmă de cupru placat cu argint |
|
Sacou |
Fep |
|
Capacitate (PF/M) |
95.1 |
|
Viteza de propagare (%) |
70 |
|
Eficiența de protecție |
<-100dB @ 1GHz |
|
Manipularea puterii |
10Watt @ 18GHz la nivelul mării, vswr1.0 |
Tip de produs
| GAF71/RG405SS 405 Ansamblu cablu flexibil din seria 405 | ||||
 |
Structura materialului materialului (mm) |
|||
|
1 |
Conductor interior |
Oțel îmbrăcat în cupru placat cu argint |
0.51±0.05 |
|
|
2 |
Izolator |
PTFE solid |
1.63±0.05 |
|
|
3 |
Shielding interior |
Band de cupru placat cu argint |
1.80±0.05 |
|
|
4 |
Shielding exterior |
Împletitură cu sârmă de cupru placat cu argint |
2.18±0.05 |
|
|
5 |
sacou |
Fep |
2.54±0.1 |
|
| Atenuare, putere (condiție de testare la 20 de grade la nivelul mării) | |||||||
|
Frecvență (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Atenuare (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Atenuare (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Modele comune și indicatori tehnici
|
|||||
|
Imagine |
Sku |
Conector 1 |
Conector 2 |
Freqență |
Pierdere de întoarcere/vswr |
 |

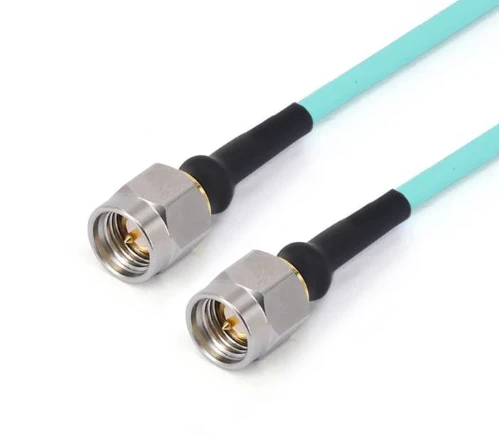

FRF 71- SMMSMM-XXX |
SMA Masculin |
SMA Masculin |
Dc -26.5 ghz |
1.30 |
 |

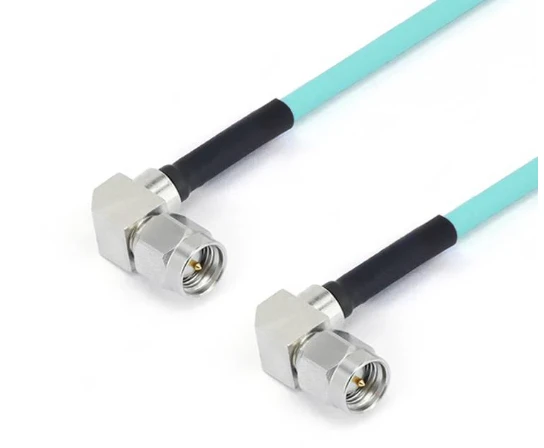

Frf 71- smwmsmwm-xxx -18 g |
SMA Masculin cu unghi drept |
SMA Masculin cu unghi drept |
Dc -18 ghz |
1.30 |
 |

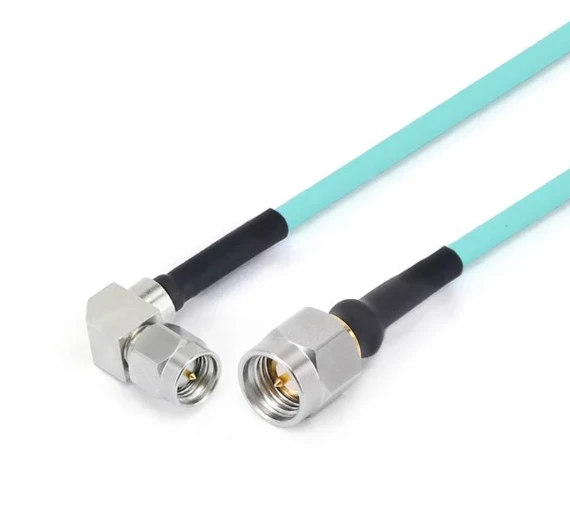

FRF 71- SMMSMWM-XXX -18 g |
SMA Masculin |
SMA Masculin cu unghi drept |
Dc -18 ghz |
1.30 |
 |
Frf 71- smmgpf-xxx |
SMA Masculin |
GPO (SMP) Femeie |
Dc -26.5 ghz |
1.35 |
 |
FRF 71- smmgpwf-xxx |
SMA Masculin |
Femeie GPO (SMP) cu unghi drept |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smfgpf-xxx |
Feminin sma |
GPO (SMP) Femeie |
Dc -26.5 ghz |
1.35 |
 |
FRF 71- SMFFGPF-XXX |
Femeie SMA cu flanșă de 4 găuri |
GPO (SMP) Femeie |
Dc -26.5 ghz |
1.35 |
 |
Frf 71- smmgppf-xxx |
SMA Masculin |
Femeie GPPO (mini-SMP) |
Dc -26.5 ghz |
14dB |
 |
FRF 71- smmgppwf-xxx |
SMA Masculin |
GPPO femeie cu unghi drept |
Dc -26.5 ghz |
14dB |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA Masculin cu unghi drept |
Femeie GPPO (mini-SMP) |
Dc -18 ghz |
15dB |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA Masculin cu unghi drept |
GPPO femeie cu unghi drept |
Dc -18 ghz |
15dB |
 |
Frf 71- smfgppf-xxx |
Feminin sma |
Femeie GPPO (mini-SMP) |
Dc -26.5 ghz |
14dB |
 |
FRF 71- SMFFGPPF-XXX |
Femeie SMA cu flanșă de 4 găuri |
Femeie GPPO (mini-SMP) |
Dc -26.5 ghz |
14dB |
 |
Frf 71-292 m292m-xxx |
2,92 mm bărbat |
2,92 mm bărbat |
Dc -40 ghz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm bărbat |
GPO (SMP) Femeie |
Dc -40 ghz |
14dB |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm bărbat |
Femeie GPO (SMP) cu unghi drept |
Dc -40 ghz |
12dB |
 |
Frf 71-292 fgpf-xxx |
2,92 mm femeie |
GPO (SMP) Femeie |
Dc -40 ghz |
14dB |
 |
Frf 71-292 ffgpf-xxx |
Femeie de 2,92 mm cu flanșă de 4 găuri |
GPO (SMP) Femeie |
Dc -40 ghz |
14dB |
 |
Frf 71-292 mgppf-xxx |
2,92 mm bărbat |
Femeie GPPO (mini-SMP) |
Dc -40 ghz |
14dB |
 |
Frf 71-292 fgppf-xxx |
2,92 mm femeie |
Femeie GPPO (mini-SMP) |
Dc -40 ghz |
14dB |
 |
Frf 71-292 ffgppf-xxx |
Femeie de 2,92 mm cu flanșă de 4 găuri |
Femeie GPPO (mini-SMP) |
Dc -40 ghz |
14dB |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm bărbat |
Femeie GPPO (mini-SMP) cu unghi drept |
Dc -40 ghz |
12dB |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm bărbat |
G3PO (SMPS) Femeie |
Dc -40 ghz |
14dB |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm femeie |
G3PO (SMPS) Femeie |
Dc -40 ghz |
14dB |
 |
Frf 71-292 ffg3pf-xxx |
Femeie de 2,92 mm cu flanșă de 4 găuri |
G3PO (SMPS) Femeie |
Dc -40 ghz |
14dB |
 |
Frf 71-24 m24m-xxx |
Masculin de 2,4 mm |
Masculin de 2,4 mm |
Dc -50 ghz |
14dB |
 |
Frf 71-24 fgpf-xxx |
Femeie de 2,4 mm |
GPO (SMP) Femeie |
Dc -40 ghz |
12dB |
 |
Frf 71-24 ffgpf -100 |
Femeie de 2,4 mm cu flanșă de 4 găuri |
GPO (SMP) Femeie |
Dc -40 ghz |
12dB |
 |
Frf 71-24 mgpwf-xxx |
Masculin de 2,4 mm |
Femeie GPO (SMP) cu unghi drept |
Dc -40 ghz |
10dB |
 |
Frf 71-24 mgppf-xxx |
Masculin de 2,4 mm |
Femeie GPPO (mini-SMP) |
Dc -40 ghz |
12dB |
 |
Frf 71-24 mgppwf-xxx |
Masculin de 2,4 mm |
Femeie GPPO (mini-SMP) cu unghi drept |
Dc -40 ghz |
10dB |
 |
Frf 71-24 fgppf-xxx |
Femeie de 2,4 mm |
Femeie GPPO (mini-SMP) |
Dc -40 ghz |
12dB |
 |
Frf 71-24 ffgppf-xxx |
Femeie de 2,4 mm cu flanșă de 4 găuri |
Femeie GPPO (mini-SMP) |
Dc -40 ghz |
12dB |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm bărbat |
G3PO (SMPS) Femeie |
Dc - 67 ghz |
10dB |
 |
Frf 71-185 fg3pf-xxx |
Femeie de 1,85 mm |
G3PO (SMPS) Femeie |
Dc - 67 ghz |
10dB |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm cu flanșă de 4 găuri |
G3PO (SMPS) Femeie |
Dc - 67 ghz |
10dB |
|
GAF72/RG402SS 402 Ansamblu cablu flexibil din serie 402 |
||||||
|
Structura materialului materialului (mm) |
||||||
 |
1 |
Conductor interior |
Oțel îmbrăcat în cupru placat cu argint |
0.92±0.05 |
||
|
2 |
Izolator |
PTFE solid |
2.97±0.05 |
|||
|
3 |
Shielding interior |
Band de cupru placat cu argint |
3.25±0.05 |
|||
|
4 |
Shielding exterior |
Împletitură cu sârmă de cupru placat cu argint |
3.58±0.1 |
|||
|
5 |
sacou |
Fep |
4.12±0.13 |
|||
| Atenuare, putere (condiție de testare la 20 de grade la nivelul mării) | |||||||
|
Frecvență (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Atenuare (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Atenuare (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Modele comune și indicatori tehnici
|
|||||
|
Imagine |
Sku |
Conector 1 |
Conector 2 |
Freqență |
Pierdere de întoarcere/vswr |
|
|
FRF 72- SMMSMM-XXX |
SMA Masculin |
SMA Masculin |
Dc -26.5 ghz |
1.30 |
|
|

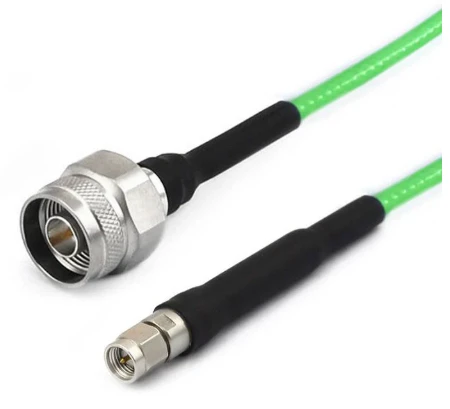

Frf 72- nmsmm-xxx |
N bărbat |
SMA Masculin |
Dc -18 ghz |
1.25 |
|
|

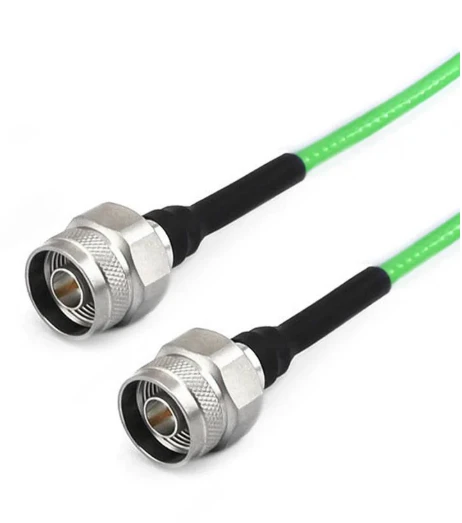

Frf 72- nmnm-xxx |
N bărbat |
N bărbat |
Dc -18 ghz |
1.25 |
