Tipuri de De ce atenuatoarele RF au aport masculin și producție feminină?

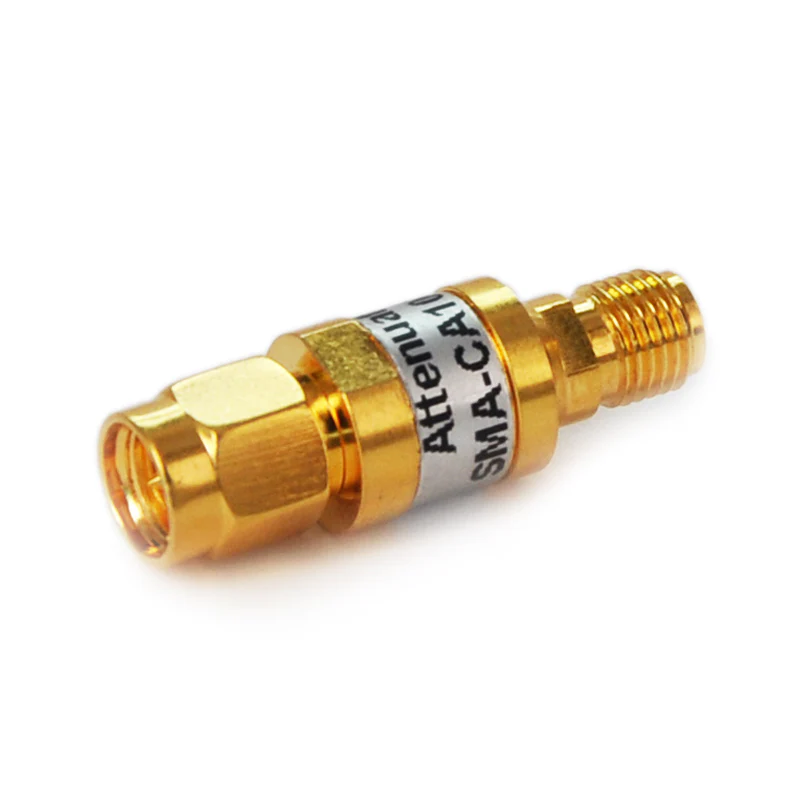

Principala funcție a unui atenuator de frecvență radio (RF) este de a reduce puterea semnalului și este de obicei conectată direct la surse de semnal, cum ar fi generatoarele RF și amplificatoarele de putere . RF Atenuatoare adoptă de obicei un proiect cu un conector masculin pentru intrare și o conector de sex feminin pentru ieșire, ceea ce este legat de factori, cum ar fi stabilitate, compatibilitate, este un standardizare a industriei, și care este legată de factori, cum ar fi stabilitate, compatibilitate, este un standardizare a industriei, și care este legată de factori, cum ar fi stabilitatea, compatibilitatea, este vorba de standardizarea industriei, și a daunelor, precum și a factorilor, cum ar fi stabilitatea conexiunii, compatibilitatea, este vorba de standardizarea industriei, și a daunelor { Urmează:

1. Stabilitatea conexiunii
Conectorii de sex masculin au, de obicei, o structură de tip PIN, în timp ce conectorii de sex feminin au o structură de tip mufă . Această metodă de conectare masculină - feminină poate oferi un efect de conectare relativ stabil . Pinul conectorului masculin poate fi bine încorporat în mufa conectorului feminin, iar acesta nu este ușor de eliminat din cauza forțelor externe, astfel încât să asigure că săraci, și să se reducă la o forță externă și să se reducă la sigala de transmisie a semnalului RF și a reducției semnalului extern, iar interferența cauzată de stabilitate de transmisie a semnalului RF și reducării semnalului și a semnalului de redenta Contactați .

2. Compatibilitatea și standardizarea echipamentelor din industrie
În câmpul RF, sursele de semnal sunt de obicei echipate cu conectori de sex feminin (cum ar fi instrumente RF și amplificatoare) . dacă atenuatorul are o intrare masculină, acesta poate fi introdus direct în sursa de semnal fără adaptoare suplimentare, reducând astfel pierderea de conexiune în cea mai mare măsură .} suplimentară
Cablurile RF au de obicei un conector masculin la un capăt și un conector feminin la celălalt capăt . Ca dispozitiv intermediar, atenuatorul trebuie să respecte aceste standarde .
Prin urmare, un atenuator cu o intrare masculină poate fi conectat direct la capătul de ieșire feminin al sursei de semnal, iar capătul său de ieșire feminin se poate conecta cu ușurință la alte dispozitive RF .

3. Protejarea echipamentelor de testare RF
O utilizare comună a atenuatorilor RF este de a proteja echipamentele de primire sensibile de semnalele de înaltă putere . În plus, pentru unele atenuatoare cu o precizie ridicată, protejarea conectorului de ieșire poate asigura mai bine stabilitatea ieșirii semnalului și precizia atenuării .

Reducerea conectorilor suplimentari și îmbunătățirea integrității semnalului
Dacă un atenuator este proiectat cu conectori de sex feminin atât pentru intrare, cât și pentru ieșire, utilizatorii trebuie să utilizeze un adaptor suplimentar de sex masculin - la - pentru a -l conecta la sursa de semnal:

4. Adaptorii suplimentari vor introduce pierderi de inserție .

Prea multe puncte de conectare pot crește reflectarea semnalului și raportul de undă în picioare (vswr) .

Conexiunile libere pot afecta precizia măsurării . Cu toate acestea, un atenuator cu o intrare masculină și o ieșire feminină poate fi conectată direct, reducând nevoia de adaptoare suplimentare și îmbunătățirea fiabilității sistemului .

5. Câmpuri de aplicație

Rețelele de potrivire a antenei

Sisteme de comunicații fără fir pentru controlul puterii

Sisteme de radar și microunde

Testarea legăturii RF

În aceste aplicații, dispozitivele RF urmează de obicei specificațiile conectorului feminin standardizate, iar cablurile RF au de obicei un conector masculin la un capăt și un conector feminin la celălalt capăt . Proiectarea atenuatorului cu o intrare masculină și o ieșire feminină o face mai adaptabilă și mai compatibilă .} și o ieșire mai adaptabilă și mai compatibilă .}}}} {
