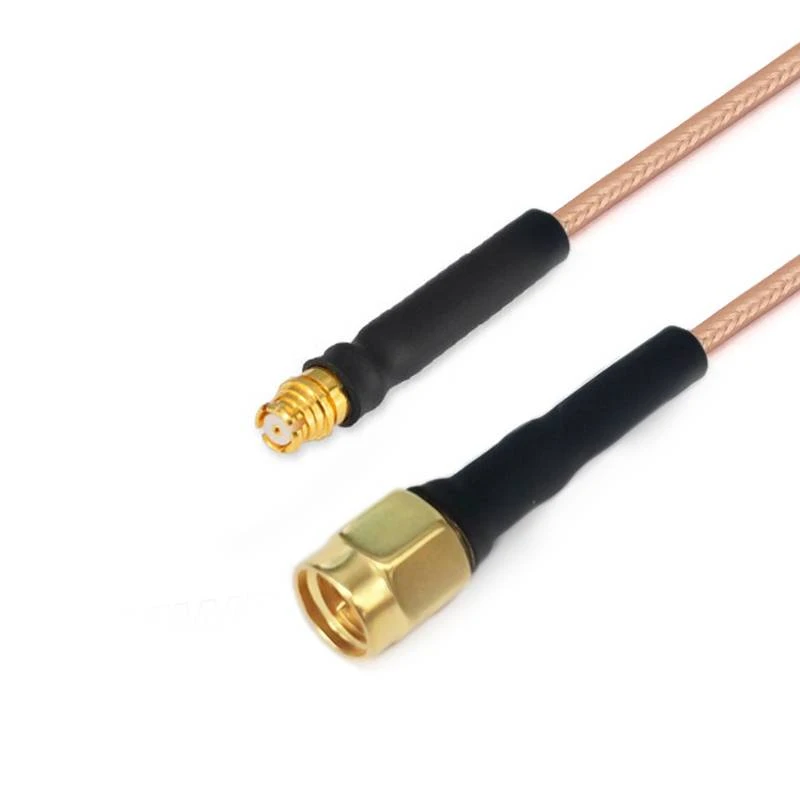

RG Series Cable Assemblies

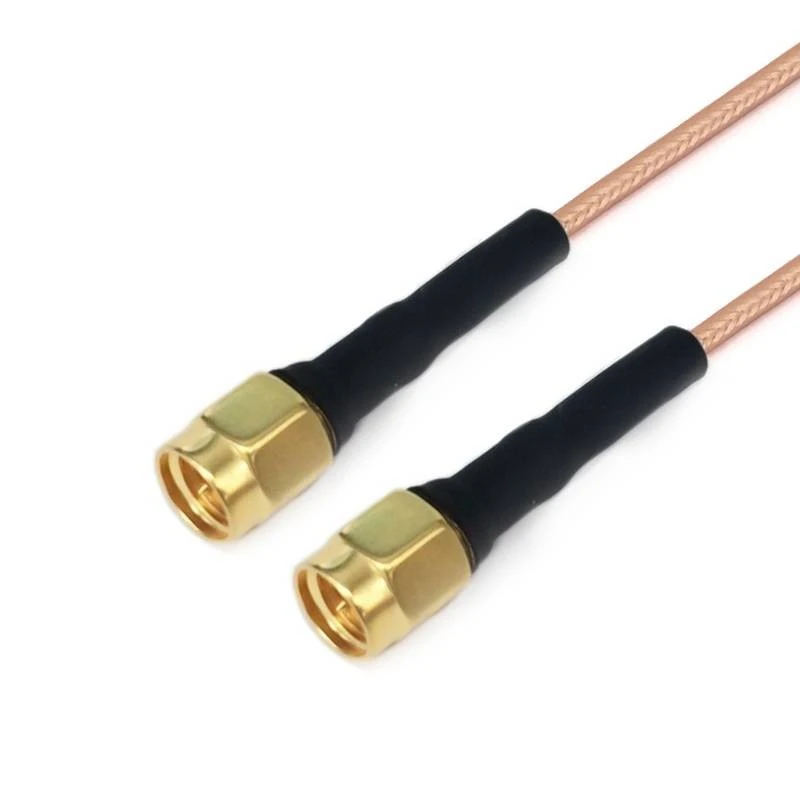

gar3-smmsmm-xxx-1

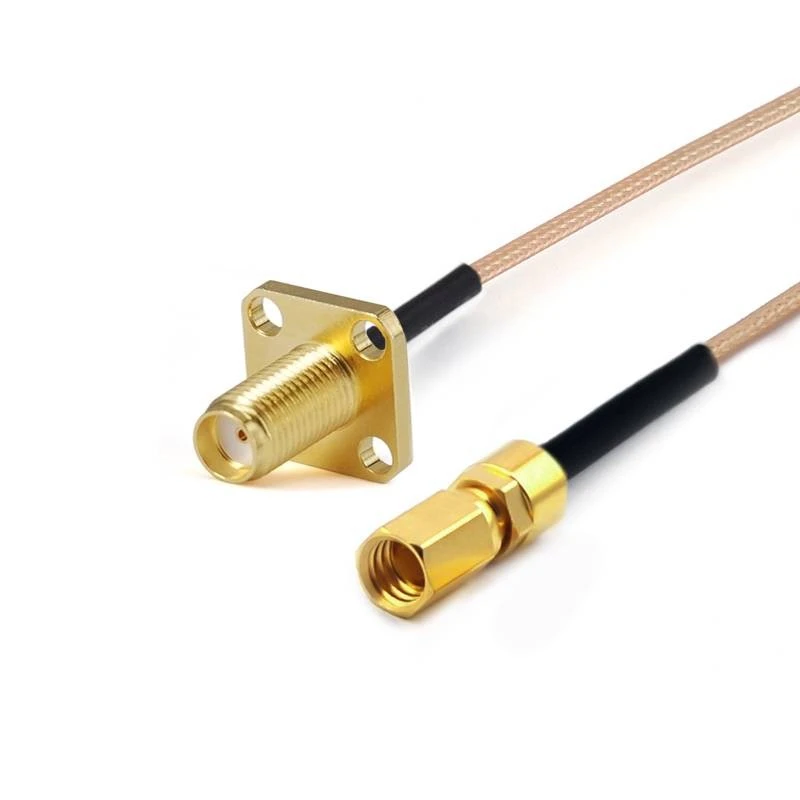

gar8-smffssmcf-xxx-1

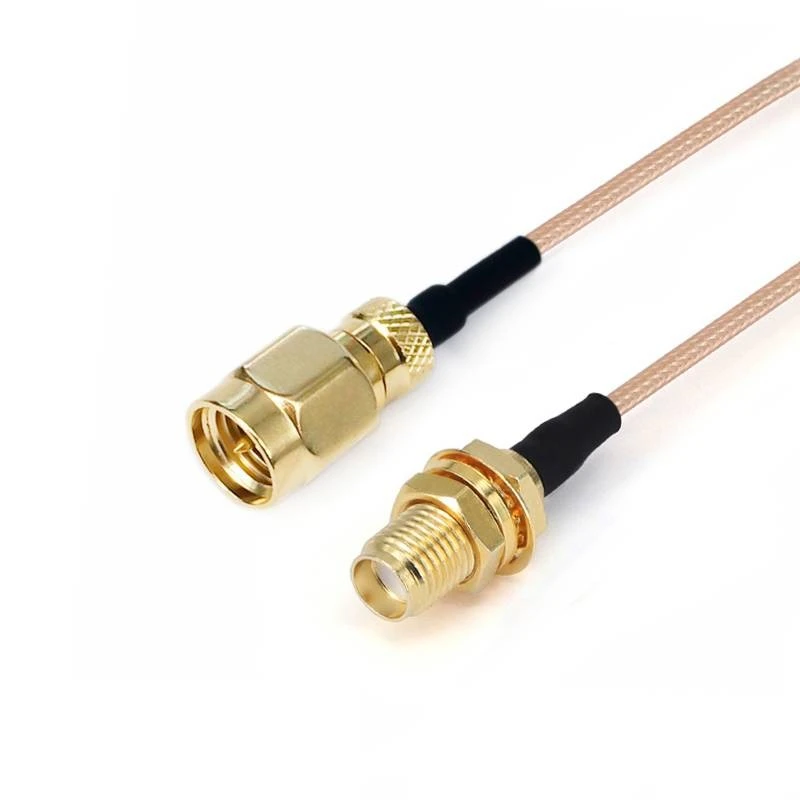

gar8-smmsmyf-xxx-1

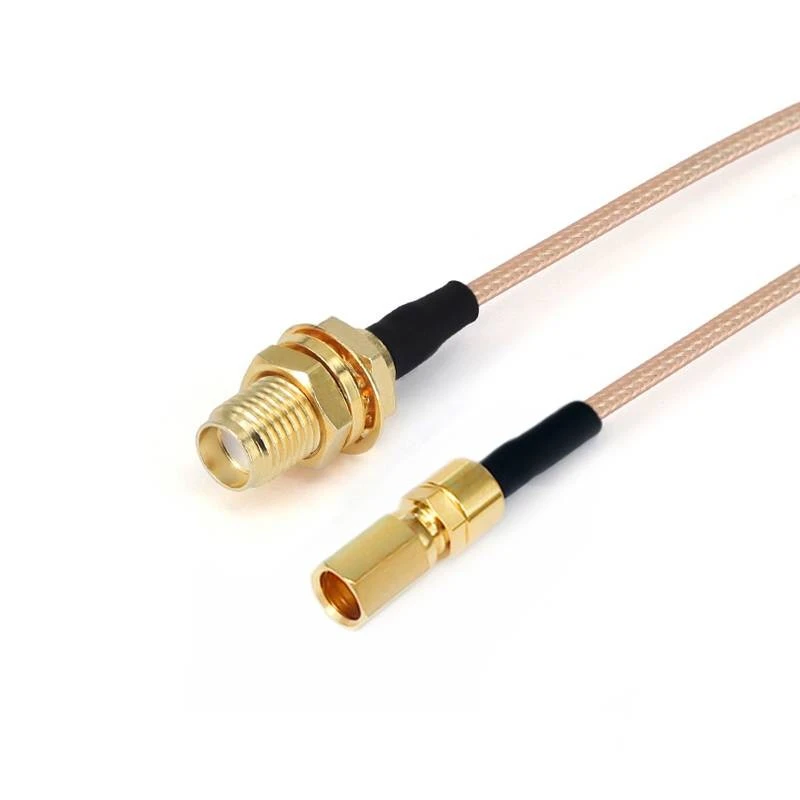

gar8-smyfssmcf-xxx-1

Ansambluri de cablu din seria RG

Ansamblurile de cablu de frecvență joasă din seria RG (DC -3 GHz) sunt un tip de componente de cablu cu scenarii specifice de performanță și aplicație. Acoperirea lor de frecvență include în mod clar banda DC până la 3GHz, care îndeplinesc cerințele diverse de transmisie a semnalului în acest interval de frecvență.

Trimite anchetă

Descriere

Introducerea produsului

Cablurile Flexirf RG cu frecvență scăzută prezintă o imunitate excelentă a interferenței electromagnetice și o bună flexibilitate. Sunt ușoare și au proprietăți, cum ar fi rezistența la temperatură ridicată, rezistența la umiditate și rezistența la coroziune.

Caracteristici ale structurii produsului

Conductoarele interioare ale seriei RG Series Low - Frecvență sunt realizate din oțel acoperit cu cupru cu argint multiplu (SCCS). Acest material nu numai că asigură o conductivitate electrică excelentă și flexibilitate, dar îmbunătățește performanța transmisiei semnalului și rezistența la coroziune prin procesul de placare a argintului.

Dielectric:Politetrafluoroetilen solid extrudat (PTFE). PTFE are proprietăți excelente de izolare electrică, stabilitate chimică și rezistență la temperatură ridicată, care poate izola eficient conductorul de mediul extern și poate reduce scurgerile de semnal și interferența.

Scut:Construit cu împletitură de cupru placat cu argint (SPC). Acest strat de ecranare blochează în mod eficient interferența electromagnetică externă de la penetrarea interiorului cablului, prevenind în același timp scurgerea semnalului intern, asigurând transmisia semnalului stabil și intact.

Aplicația produsului

Domeniul electronic industrial:

Aplicat echipamentelor de automatizare industrială, cum ar fi transmisia semnalului de înaltă frecvență în senzori, sisteme de control industrial și dispozitive de monitorizare, care răspund nevoilor controlului de înaltă precizie și achiziției de date în medii industriale.

Câmp de comunicare:

Folosit pentru testarea producției dispozitivelor de comunicare (cum ar fi telefoanele mobile, modulele WiFi, modulele GPS, precum și conexiunea semnalului între antene și module. Asigură transmiterea stabilă a semnalului în banda de frecvență DC -3 Ghz pentru echipament de comunicare wireless.

Note importante

1. Pentru ansambluri de cablu cu lungime personalizată, vă rugăm să nu uitați să lăsați informațiile de lungime pe pagina de checkout;
2. Toate ansamblurile de cablu pot fi prevăzute cu perechi sau grupuri potrivite în fază; Dacă aveți nevoie ca cablurile să fie potrivite în fază, vă rugăm să ne trimiteți e -mail la noi: sales@flexirf.com

Date de specificații ale produsului

Configurație

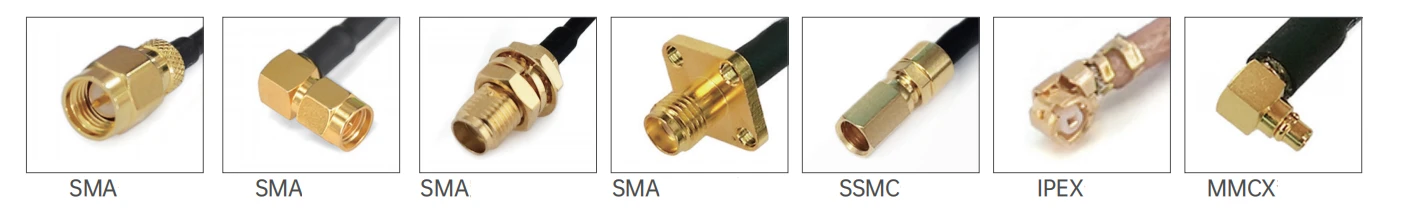

Conector 1 tip	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Conector 1 Impedanță	50 ohmi
Conector 1 Polaritate	Standard
Conector 2 Tip	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Conector 2 Impedanță	50 ohmi
Conector 2 Polaritate	Standard
Metoda de montare a conectorului	Nici unul
Stilul corpului conector	Unghi drept și drept
Informații despre materiale
Contact central	Placat cu aur din alamă, placat cu aur de cupru pentru beriliu
Contact exterior	Placat din auriu din alamă, placat cu aur de cupru pentru beriliu, oțel inoxidabil pasivat
Corp	Placat din aur, aur de cupru de beriliu, oțel inoxidabil pasiv
Dielectric	Ptfe
Date de mediu
Interval de temperatură	-40 grad la gradul +165
2011/65/UE (ROHS)	Conform

Tip de produs

FRR3/RG316 Ansambluri de cablu din seria RG (3GHz)
	Structura materialului materialului (mm)
	1	Conductor interior	Oțel îmbrăcat în cupru placat cu argint	7x0.17±0.05
	2	Izolator	Ptfe	1.56±0.05
	3	Shielding interior	Sârmă de cupru placată cu argint	1.95±0.05
	4	sacou	Fep	2.56±0.13

Atenuare, putere (condiție de testare la 20 de grade la nivelul mării)
Frecvență (GHz)	0.1	0.4	0.9	1.5	2.5
Atenuare (db/m)	0.27	0.54	0.82	1.06	1.39
Putere (W)	340	170	113	88	68

Proprietăți electrice și mecanice

Frecvență (GHz)

Impedanță (ω)

Rata de transmisie

Capacitate

Protejare

Temperatura de funcționare

gamă

Raza de îndoire minimă

Tensiune de funcționare

70%

94pf/m

>70dB

-65 grad ~ +200 grad

15mm

1200V

Imagine	Sku	Conector 1	Conector 2	Freqență	Pierdere de întoarcere/vswr
	FRR 3- smmgpf-xxx	SMA Masculin	Femeie GPO	Dc -3 ghz	1.25

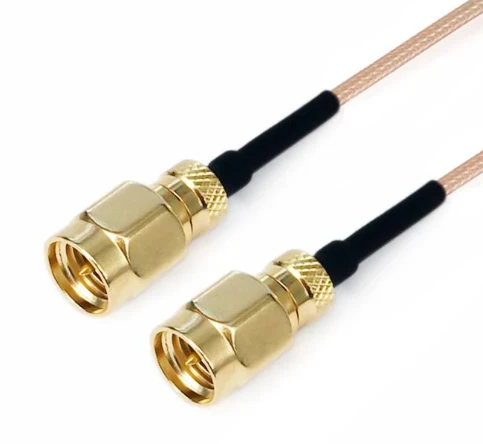

	FRR 3- smmmmm-xxx	SMA Masculin	SMA Masculin	Dc -3 ghz	1.25

FRR8/RG178 Ansambluri de cablu din seria RG (3GHz)
	Structura materialului materialului (mm)
	1	Conductor interior	Oțel îmbrăcat în cupru placat cu argint	7x0.102±0.05
	2	Izolator	Ptfe	0.86±0.05
	3	Shielding interior	Sârmă de cupru placată cu argint	1.30±0.05
	4	sacou	Fep	1.86±0.13

Atenuare, putere (condiție de testare la 20 de grade la nivelul mării)
Frecvență (GHz)	0.1	0.4	1	2	3
Atenuare (db/m)	0.45	0.92	1.45	2.0	2.6
Putere (W)	340	170	113	88	68
