Faza sau întârzierea potrivire a cablului RF de testare pentru test diferențial

În testarea semnalului diferențial, cerința pentru potrivirea în fază sau întârziere a cablurilor RF de testare este determinată în principal de caracteristicile de transmisie ale semnalelor diferențiale și de cerințele de precizie ale scenariului de testare . Acest lucru poate fi înțeles din următoarele perspective cheie:

1. Protejarea caracteristicii esențiale a semnalelor diferențiale - Fundația pentru anularea interferenței

Avantajul principal al semnalelor diferențiale constă în capacitatea lor de a anula interferența în modul comun (cum ar fi interferența electromagnetică și zgomotul) prin „calculul diferenței” la receptor, bazându-se pe faptul că „semnalele de pe cele două linii au o amplitudine egală și polaritatea opusă .” dacă există o greșeală în fază sau întârziere între cele două cabluri, vor provoca o cauzădiferența de timp sau diferența de fazăÎntre cele două semnale care ajung la receptor, perturbând relația sincronă de „amplitudine egală și polaritate opusă .” în astfel de cazuri, interferența nu poate fi anulată efectiv și poate fi chiar amplificată, subminând direct capacitatea anti-interferență a semnalelor diferențiale .}

2. Evitarea distorsiunii semnalului pentru a asigura precizia testării

Transmiterea semnalelor diferențiale depinde de „simetria” celor două linii:

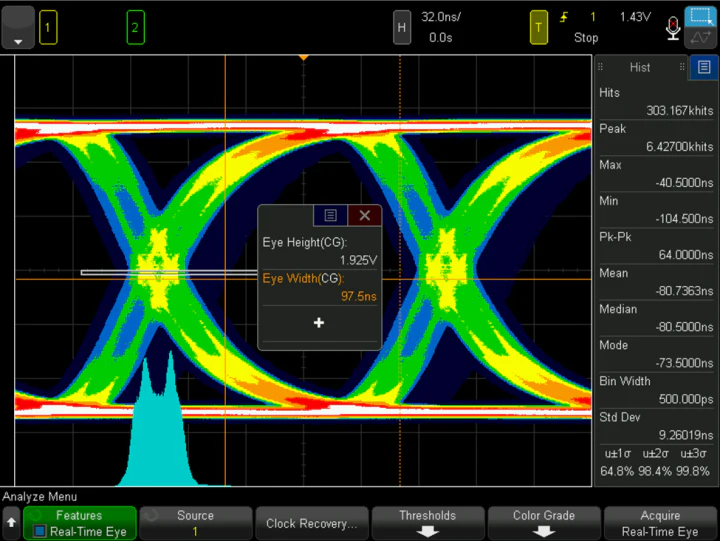

O nepotrivire de întârziere va face ca cele două semnale să ajungă la receptor în mod asincron, ceea ce duce la suprapunerea formei de undă dezordonate (e . g ., aliniere necorespunzătoare între marginile în creștere și cădere) și rezultând îndistorsiunea formei de undă;

O nepotrivire a fazelor (în special în scenariile RF de înaltă frecvență) va determina relația de fază a semnalelor să se abată de la așteptările proiectate, perturbând logica de sincronizare a semnalelor .
Aceste distorsiuni vor afecta în mod direct autenticitatea rezultatelor testelor, ceea ce duce la judecăți greșite despre calitatea semnalului și performanța de transmisie .

3. Prevenirea erorilor de sincronizare pentru a se adapta la scenarii de semnal de mare viteză

În transmisia semnalului diferențial de mare viteză (cum ar fi USB, PCIE, HDMI, etc. .), perioada de semnal este extrem de scurtă (Nanosecund sau chiar Picosecond nivel) ., chiar și o mică întârziere sau o deviație de fază (e . G ., o diferență de întârziere de câteva picosecond-uri) poate excesa „o diferență de întârziere” sau o diferență de întârziere de picoseconds) poate fi „ „Timpul de reținere” al semnalului, provocânderori de sincronizare{{0}} Acest lucru va duce la judecarea greșită a logicii datelor (confuzie între 0 și 1) la receptor, crește rata de eroare de biți sau chiar eșecul de comunicare a sistemului de cauză . ca „legătură intermediară” în transmisia semnalului, performanța potrivită a cablărilor de testare determină direct dacă va fi introdusă deviații suplimentare de timp de timp, care afectează evaluarea preluată a ridicatului ridicat de timp înalt Performanță .

4. menținerea integrității semnalului și reducerea interferenței secundare

Cablurile cu fază sau întârziere nepotrivită vor perturba continuitatea impedanței liniei de transmisie, provocândreflecție semnalşiCrosstalk:

Reflecția va duce la suprapunerea și oscilația semnalului, ceea ce duce la distorsiuni ale formei de undă, cum ar fi depășirea și deplasarea subliniază;

Crosstalk va provoca cuplaj electromagnetic inutil între cele două linii de semnal, interferând în continuare cu semnalele .
Cablurile potrivite, pe de altă parte, pot minimiza aceste probleme, asigurând „integritatea” semnalului de la emițător la receptor și făcând rezultatele testelor mai consecvente cu starea reală a sistemului .

În rezumat, potrivirea în fază sau întârziere este o condiție prealabilă pentru asigurarea exactității și fiabilității testării diferențiale a semnalului ., în special în scenarii de înaltă frecvență și de mare viteză, impactul său se referă direct la validitatea concluziilor de testare și exactitatea evaluării performanței sistemului .}}}}
