Care sunt diferențele dintre cablurile semi-rigide și semi-flexibile?



Comparație între cablurile semi-rigide și semi-flexibile

Atât cablurile semi-rigidă, cât și cele semi-flexibile sunt utilizate pe scară largă în scenarii de comunicare de înaltă frecvență, dar diferă semnificativ în ceea ce privește scenariile de structură, flexibilitate, performanță și aplicație. Mai jos este o comparație detaliată:



1. Proiectare structurală

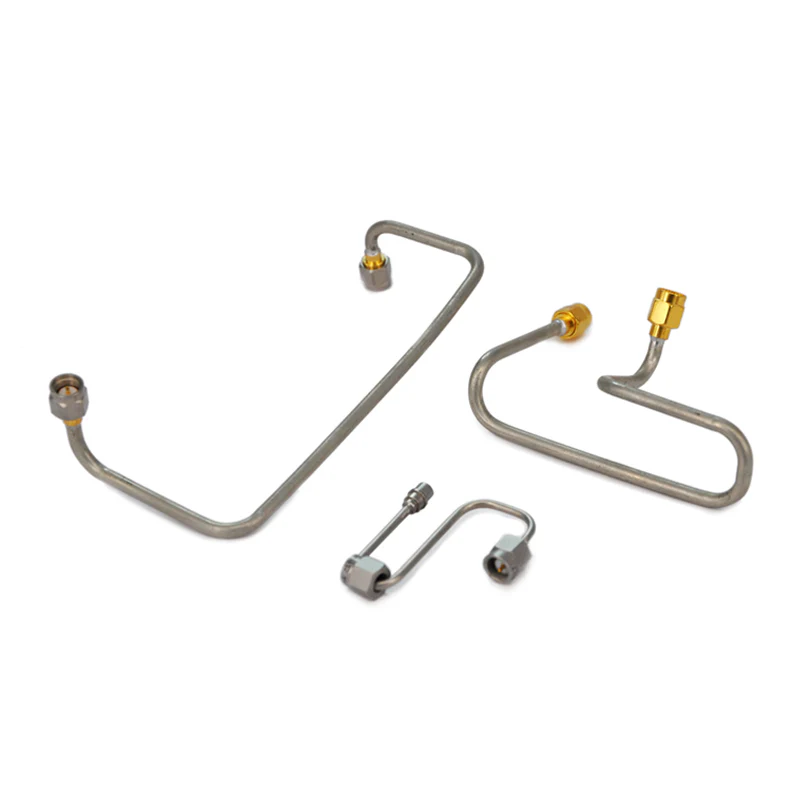

Cabluri semi-rigide
Conductorul exterior este confecționat dintr-un material solid, care nu poate fi beat (de obicei cupru) cu un diametru fix; Conductorul interior este susținut central de un material dielectric (de exemplu, PTFE).
Odată format, menține o formă fixă și nu poate fi ușor îndoită sau redimensionată fără instrumente specializate.

Cabluri semi-flexibile
Conductorul exterior prezintă o structură împletită, cu întregul strat împletit, făcând-o mai deformabilă decât conductorul exterior solid al cablurilor semi-rigide. Conductorul interior este, de asemenea, susținut de un material dielectric, dar structura împletită permite îndoirea repetată și modelarea manuală sau instrumente simple.



2. Comparația flexibilității

Cabluri semi-rigide
Au o rigiditate ridicată, păstrându -și forma după formare și prezintă o rezistență puternică la îndoire. Forțarea îndoitării fără instrumente profesionale poate deteriora conductorul exterior, ceea ce duce la degradarea performanței.

Cabluri semi-flexibile
Acestea oferă o flexibilitate moderată, permițând îndoirea repetată, înfășurarea sau rutarea în jurul obstacolelor fără daune permanente. Flexibilitatea lor se află între cablurile rigide și complet flexibile.



3.. Parametri de performanță electrică

Parametru	Cabluri semi-rigide	Cabluri semi-flexibile
Stabilitatea impedanței	Excelent - Geometria fixă asigură o impedanță constantă pe toate frecvențele.	Bun, dar inferior, conductorilor exteriori împletiți semi -rigid pot provoca ușoare fluctuații de impedanță la frecvențe extrem de mari.
Pierderi	Pierdere scăzută de inserție, în special în benzile cu microunde (până la 100+ GHz), datorită suprafeței netede a conductorului exterior solid.	Pierderea de inserție mai mare decât semi-rigidă, în special la frecvențe mari, din cauza unor goluri minuscule și a neregulilor de suprafață în conductorul exterior împletit.
Eficiența de protecție	Excelent (de obicei> 100 dB). Conductorul exterior solid blochează efectiv EMI și RFI.	Bun (de obicei 80 dB), dar mai mic decât semi-rigidă. Lacunele din conductorul împletit pot provoca scurgeri minore de EMI.
Capacitatea de manipulare a puterii	Conductorii mai mari - Solid au o disipare eficientă a căldurii, potrivită pentru scenarii de mare putere.	Conductivitatea termică slabă a conductoarelor împletite limitează capacitatea de putere.



4. Scenarii de aplicație

Cabluri semi-rigide
Potrivit pentru scenarii de înaltă frecvență, de înaltă precizie care necesită o stabilitate strictă și pierderi scăzute, cum ar fi:

Sisteme aerospațiale și de apărare (radar, comunicare prin satelit);

Echipamente de testare cu microunde (analizoare de rețea vectorială, generatoare de semnal);

Dispozitive medicale (mașini RMN, sisteme de terapie cu microunde);

Instalații permanente cu lungimi fixe (de exemplu, alimentatoare cu antene ale stației de bază).

Cabluri semi-flexibile
Potrivit pentru scenarii care au nevoie de flexibilitate moderată, cu performanțe bune, cum ar fi:

Setări de testare portabile (de exemplu, conexiuni între instrumente și îndatoriri);

Sisteme RF interioare (routere WiFi, impulsuri de semnal celular);

Scenarii care necesită o reconfigurare ocazională (de exemplu, dezvoltarea prototipurilor de laborator);

Conexiuni interne în matricile de comutare RF.

Rezumat

Cablurile semi-rigide excelează în scenarii de înaltă performanță, de instalare fixă, oferind stabilitate superioară și pierderi reduse. Pe de altă parte, cablurile semi-flexibile sunt mai avantajoase în scenarii care necesită o flexibilitate moderată, cu performanțe bune, funcționalitate de echilibrare și utilizare.



Note suplimentare: Diferențe de costuri și întreținere

Cabluri semi-rigide:
Costuri mai mari de fabricație datorate conductorului exterior de cupru solid și necesității unor instrumente specializate pentru formare. Instalarea și întreținerea sunt mai complexe (care necesită operatori profesioniști). Cu toate acestea, performanța lor stabilă, rezistența la îmbătrânire și uzura au ca rezultat costuri mai mici pe termen lung, ceea ce le face potrivite pentru scenarii cu cerințe stricte de fiabilitate.

Cabluri semi-flexibile:
Costuri mai mici din cauza proceselor de producție mai simple pentru conductoarele exterioare împletite și nu este nevoie de instrumente de formare specializate. În plus, îndoirea lor manuală reduce costurile de întreținere și reconfigurare, ceea ce le face ideale pentru scenarii care necesită ajustări frecvente sau cu constrângeri bugetare.



Extensie: comparație scurtă cu cabluri complet flexibile

Pentru a înțelege mai bine poziționarea „semi-flexibilă”, este utilă o scurtă comparație cu cabluri complet flexibile:
Cablurile complet flexibile au conductoare exterioare de obicei împletite din șuvițe fine de cupru (cu puțin sau deloc casning), oferind o flexibilitate extremă pentru îndoire sau chiar înnodare. Cu toate acestea, performanța lor electrică (de exemplu, stabilitatea impedanței, eficacitatea de protecție) este mai mică decât cablurile semi-flexibile, potrivind aplicații de frecvență joasă, cu frecvență joasă, cu nevoi de flexibilitate ridicată (de exemplu, fire pentru căști, conexiuni interne pe dispozitive mici).
Cablurile semi-flexibile obțin un echilibru între flexibilitate și performanță, umplând decalajul dintre cablurile semi-rigidă (performanță ridicată, dar ne ajustabil) și complet flexibile (flexibilitate ridicată, dar performanță mai slabă).
