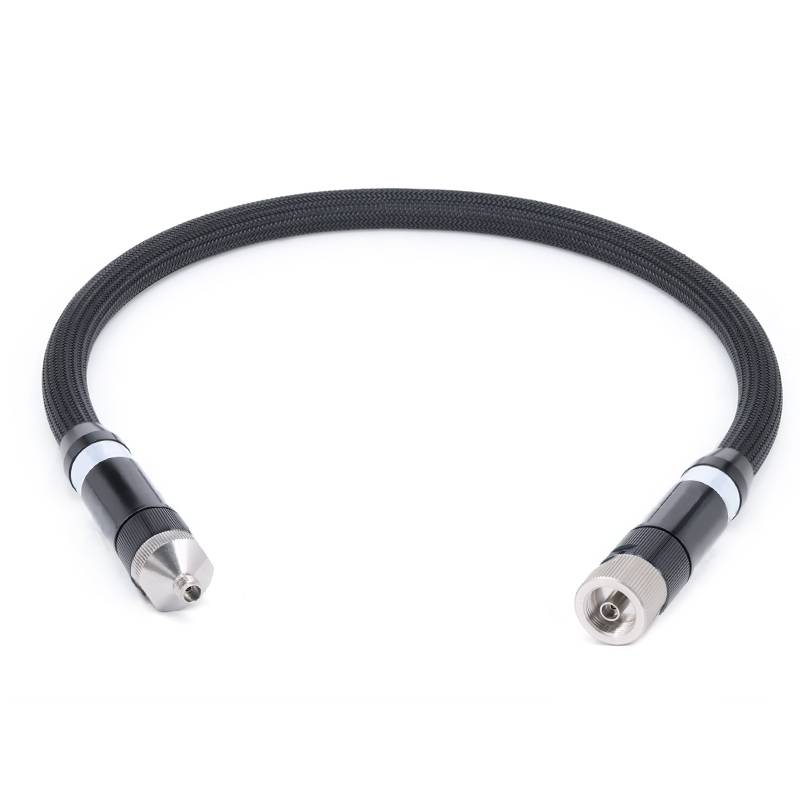

De ce cablurile de testare Vector Network Analyzer (VNA) sunt adesea scumpe



Costul ridicat al cablurilor de testare a costurilor Vector Network Analyzer (VNA) provine din cerințele lor de performanță stricte, materiale specializate, procese de fabricație de precizie și control strict al calității, printre alți factori . aici este o analiză detaliată a factorilor cheie care determină costul ridicat:

1. Cerințe de indice de performanță extrem de ridicate

Cablurile de testare VNA funcționează în intervale de înaltă frecvență (de obicei de la MHz la sute de GHz) și trebuie să mențină o integritate semnal extrem de mare pentru a asigura măsurarea exactă a parametrilor, cum ar fi parametrele S, pierderea de inserție, pierderea de rentabilitate și stabilitatea fazelor .

Cerințele cheie de performanță includ:

Pierdere scăzută de inserție: In high-frequency bands (e.g., > 18 GHz), even minor resistive or dielectric losses can interfere with measurement results. Cables need to use low-resistance conductors and low-loss dielectrics to minimize losses.

Pierdere mare de revenire (potrivire cu impedanță): Măsurătorile VNA sunt extrem de sensibile la reflecțiile de semnalizare . Cablurile trebuie să mențină o impedanță caracteristică precisă (de obicei 50Ω) cu o variație minimă pe întreaga lungime și frecvență . Orice nepotrivire a impedanței va introduce erori, astfel încât toleranțele dimensionale ale conductoarelor și dielectricilor trebuie inch).

Stabilitatea fazelor: Schimbările de fază cauzate de mișcarea cablurilor (cum ar fi îndoirea) sau modificările de temperatură trebuie să fie neglijabile . Acest lucru necesită proiecte speciale (cum ar fi conductori interiori de răniți elicoidați) pentru a stabiliza faza, crescând astfel complexitatea .

Interferență electromagnetică (EMI)/interferențe radio radio (RFI) SHIELDING: Pentru a preveni interferența externă și scurgerea semnalului, cablurile folosesc ecranare cu mai multe straturi (cum ar fi împletitura de cupru + folie de aluminiu + polimer conductiv), ceea ce crește costurile de materiale și forță de muncă .



2. Materiale specializate

Materialele utilizate în cablurile VNA sunt selectate cu atenție pentru a satisface cerințele de performanță și stabilitate de înaltă frecvență:

Dirijori: Cuprul de cupru de înaltă puritate fără oxigen sau cupru placat cu argint/placat cu aur este utilizat pentru a reduce pierderile de efect a pielii la frecvențe înalte . placare de aur (costisitor, dar extrem de rezistent la coroziune) este adesea utilizat pentru conectori și conductori interiori .)

Dielectrice: Dielectrice cu pierderi scăzute, extrem de stabile, cum ar fi PTFE extinsă, sunt necesare . aceste materiale au o constantă dielectrică scăzută și stabilă (εr), care poate menține stabilitatea impedanței cu modificări de temperatură și frecvență, dar sunt costisitoare și dificil de procesat .

Șchiop: Materiale durabile, dar flexibile (cum ar fi fluoropolimeri, poliuretan sau împletituri de nylon) sunt folosite pentru a rezista la stres mecanic (îndoire, abraziune) și temperaturi extreme (-55 gradul +150 grad) . aceste materiale sunt mult mai scumpe decât PVC obișnuit .}}



3. Fabricarea și proiectarea proceselor de precizie

Proiectarea și producția de cabluri VNA necesită o precizie la nivel de micrometru:

Toleranțe dimensionale: Geometriile conductoarelor interioare, dielectrice și scuturi exterioare trebuie să fie uniforme pentru a evita modificările de impedanță . De exemplu, concentricitatea conductoarelor interioare și exterioare (pentru a preveni reflecțiile cauzate de excentricitate) trebuie controlate în intervalul micrometrului .}

Structuri complexe: Multe cabluri de înaltă frecvență adoptă proiecte avansate, cum ar fi 塑形 Structuri pentru stabilitatea fazelor și PTFE cu densitate mică pentru a reduce greutatea și pierderea .

Adunare manuală de înaltă precizie: Componentele critice ale cablurilor de frecvență ultra-înaltă (cum ar fi conectorii) pot necesita asamblare manuală și depanare pentru a îndeplini specificațiile, ceea ce crește costurile forței de muncă .



4. conectori de înaltă performanță

Conectorii sunt o parte critică a cablurilor VNA, iar conectorii slab performanți pot fi o sursă majoră de erori de măsurare . necesită:

Prelucrare de precizie: Conectori (cum ar fi SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) sunt prelucrate din alamă de înaltă calitate sau cupru de beriliu (care are proprietăți asemănătoare arcului) cu toleranțe controlate în ± 0,0001 inci.

Tratament de placare: Placarea de aur sau rodiu (5–50 microinches grosime) asigură o rezistență scăzută de contact, rezistență la coroziune și performanță repetabilă de împerechere (crucială pentru calibrare) .

Testare și verificare: Fiecare conector trebuie testat pentru raportul de undă în permanență (VSWR), pierderea de inserție și durabilitatea mecanică (mii de cicluri de inserție/extracție), ceea ce crește timpul de producție .



5. durabilitate de mediu

Cablurile VNA trebuie să reziste la condiții dure în testarea de laborator, fabrică sau pe teren:

Flexibilitate și robustete: Ei trebuie să reziste la îndoire, răsucire și abraziune repetată, fără degradare a performanței . Acest lucru necesită proiecte de suport intern îmbunătățite și scutură durabilă .

Rezistența la temperatură și vreme: Materialele trebuie să rămână stabile într -o gamă largă de temperatură, medii umede și expunerea la substanțe chimice (cum ar fi uleiuri și solvenți) . Prin urmare, se folosesc materiale plastice și elastomeri de inginerie scumpe
