Seturi de calibrare a sondei: un ghid detaliat de la pregătire la întreținere

Kiturile de calibrare a sondei sunt instrumente critice în testarea electronică de înaltă frecvență (cum ar fi RF, microunde, undă milimetrică și aplicații terahertz) . elimină erorile sistematice introduse de sondele de testare, cablurile și conectorii {{3} Utilizarea corespunzătoare a acestor kits asigură măsuri de măsurare a dispozitivului, parametrilor, cu paracrie, parametri, parametri, parametri) S-parametrele și pierderea de inserție . de mai jos este un ghid cuprinzător care acoperă totul, de la pregătire până la întreținere .

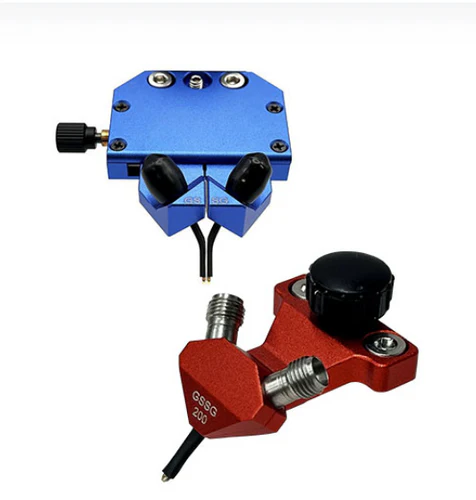

1. Înțelegerea rolului kiturilor de calibrare a sondei

Seturile de calibrare a sondei constau din standarde proiectate de precizie (e . g ., STANDARDS scurt, deschis, deschis, încărcat, prin reflectarea și linia de transmisie), concepute pentru a caracteriza și corecta erorile în sistemele de testare bazate pe sonde . aceste erori includ:



Erori de reflecție: Cauzată de nepotriviri de impedanță în sonde, cabluri sau conectori .

Erori de transmisie: Atenuare sau fază schimbări în calea semnalului .

Erori legate de contact: Contact electric slab între sonde și taxe sau standarde de calibrare .



Prin măsurarea acestor standarde cunoscute, sistemele de testare (e . g ., analizatoare de rețea vectorială, VNAS), calculați un model de eroare, care este apoi utilizat pentru a corecta măsurările ulterioare DUT .

2. Punerea fundamentului pentru o calibrare exactă

2.1 Controlul mediului de testare

Temperatură și umiditate: Efectuați calibrarea într -un mediu stabil (de obicei 23 grade ± 2 grade cu 45–55% umiditate relativă) . Fluctuații de temperatură provoacă expansiune sau contracție a materialului, modificând proprietățile electrice ale sondelor și standardelor .}

Curăţenie: Lucrați într-o zonă fără praf . contaminanți (praf, uleiuri, reziduuri de flux) pe vârfurile sondelor sau standardele de calibrare degradează calitatea contactului electric și introduceți zgomotul de măsurare .

2.2 Echipament de inspecție

Sonde: Verificați daunele fizice (e . g ., sfaturi îndoite, contacte uzate) sau contaminare . Sfaturi curate cu ușurință folosind aerul comprimat sau șervețele fără scame umezite cu alcool izopropilic .}

Cabluri și conectori: Inspectați cablurile coaxiale pentru kinks sau daune; Asigurați -vă că conectorii sunt curați și împerecheți corespunzător pentru a preveni pierderea semnalului .

Kituri de calibrare: Verificați dacă standardele nu sunt afectate (e . g ., fără zgârieturi pe suprafețele de încărcare, fără pini îndoite în standarde) .

2.3 Configurarea sistemului

Alimentați -vă pe VNA și sistemul de testare cu cel puțin 30 de minute înainte de calibrare pentru a permite componentelor să atingă stabilitatea termică .

Conectați sondele la VNA prin cabluri, asigurând conexiuni strânse (dar nu prea strânse) pentru a preveni scurgerea semnalului .

3. Selectarea metodei de calibrare corespunzătoare

Seturile de calibrare a sondei acceptă mai multe metode, alese pe baza intervalului de frecvență, tipul de sondă (e . g ., gsg, sg) și geometrie dut:



Metodă	Standarde cheie	Interval de frecvență	Aplicații ideale
Solt	Scurt, deschis, încărcat, prin	DC - 18 GHz	Sonde coaxiale, structuri plane (PCB)
Trl	Prin, reflectă, linie	10 GHz - 12 GHz	Structuri de înaltă frecvență, non-coaxiale (e . g ., ghiduri de undă, microstrips)
LRM	Linie, reflectă, potrivire	1 GHz - 40 GHz	Sonde echilibrate, structuri asimetrice

4. pași de calibrare detaliate

4.1 Standarde de calibrare de montare

Asigurați -vă substratul kitului de calibrare (e . g ., alumina, cuarț) la o bancă de lucru stabilă și aliniați -l cu poziția de sondă . Asigurați -vă că substratul este plat pentru a evita greșitul sondei .}

4.2 Sondele de poziționare corect

Utilizați un microscop pentru a alinia sfaturile sondelor cu plăcuțele standardelor de calibrare (e . g ., plăcuțe scurte, tampoane deschise) .

Aplicați presiune ușoară, uniformă pentru a asigura un contact electric bun fără a deteriora standarde sau sonde . tampoane de deformare a presiunii excesive, în timp ce presiunea insuficientă provoacă conexiuni intermitente .

4.3 Executarea calibrării prin VNA

Lansați software -ul de calibrare a VNA și selectați metoda aleasă (e . g ., solt) .

Urmați prompturi pentru a măsura fiecare standard secvențial:

Scurt: A teoretic perfect scurt (0 ω) pentru a caracteriza reflectarea la vârful sondei .

Deschide: O structură cu impedanță infinită (e . g ., un decalaj de aer) pentru a măsura câmpurile de franjare .

Încărca: O sarcină de 50 Ω pentru calibrare pentru pierderea semnalului .

Prin: O conexiune directă între perechile de sondă pentru a calibra căile de transmisie .

VNA calculează termenii de eroare (e . g ., urmărirea reflecției, urmărirea transmisiei, izolarea) și le stochează pentru corecție în timp real .

5. greșeli comune de evitat

Neglijarea factorilor de mediu: Calibrarea în medii slab ventilate sau cu temperaturi ridicate provoacă derivă termică .

Standarde sau sonde murdare: Contaminanții acționează ca rezistențe/condensatoare parazite, distorsionând rezultatele .

Presiune excesivă a sondei: Sfaturi de sondă daune și plăcuțe standard, ceea ce duce la erori permanente .

Concluzie

Utilizarea corectă a kiturilor de calibrare a sondei este fundamentală pentru testarea electronică fiabilă . urmând protocoale de preparare stricte, selectând metode adecvate, executând etape de calibrare precise și menținerea standardelor, inginerii asigură măsurătorile cu exactitate reflectă caracteristicile dutile-critice pentru proiectarea RF de înaltă performanță, microwave și dispozitive de milimeter {4
