Conectori PCB

Conectorii PCB RF, care este prescurtarea „conectorilor de placă de circuit imprimat cu frecvență radio”, sunt componente electrice profesionale. Acestea sunt concepute pentru a obține o conexiune fiabilă între cablurile coaxiale și plăcile de circuit imprimate (PCB). Acești conectori joacă un rol crucial în transmisia semnalului de înaltă frecvență, asigurând fluxul lină de date într-o gamă largă de scenarii de aplicație.

Trimite anchetă

Descriere

Introducerea produsului

Conectorii PCB RF sunt de obicei proiectați cu impedanțe caracteristice de 50 sau 75 ohmi. Această potrivire precisă a impedanței este de cea mai mare importanță, deoarece se aliniază cu impedanța liniilor de transmisie. Impedanța nepotrivită poate duce la reflecții severe ale semnalului, ceea ce duce la pierderi semnificative ale semnalului și performanțe degradate. Acești conectori sunt concepuți în mod special pentru a gestiona semnale de înaltă frecvență. Unele modele sunt capabile să funcționeze la frecvențe de până la 110 GHz sau chiar mai mari. Acestea prezintă pierderi de inserție scăzute, ceea ce înseamnă că rezistența semnalului rămâne relativ stabilă pe măsură ce semnalul trece prin conectori.

Stilul corpului produsului

Flexirf are o mare varietate de tipuri de porturi pentru conectorii PCB. Cele utilizate în mod obișnuit includ SMA, 2,92mm, SSMC, SMB, MMCX, MCX, SMP și SSMP. Putem selecta conectorul corespunzător pe baza scenariilor de frecvență de funcționare și de instalare.

Acestea vin în stiluri diferite de montare, inclusiv prin montarea găurilor, montarea suprafeței și montarea marginilor. Aceasta permite o integrare ușoară în diferite machete PCB. De exemplu, conectorii PCB RF montate la suprafață sunt adesea preferați în dispozitivele electronice compacte unde spațiul este limitat, deoarece pot fi lipit direct pe suprafața PCB.

Aplicația produsului

Conectorii PCB RF sunt utilizați pe scară largă în stațiile de bază mobile, unde asigură transmiterea efcient a semnalelor de înaltă frecvență între antenă și PCB. În echipamente medicale, cum ar fi RMN (Magnetic Resonance Imaging) Machines și dispozitivele de monitorizare a pacienților wireless, conectorii PCB RF sunt utilizați pentru a transmite cu exactitate semnale de înaltă frecvență. În industria auto, conectorii PCB RF sunt folosiți în aplicații precum sistemele de radar auto pentru funcții precum controlul de croazieră adaptiv.

Întrebări frecvente privind achiziții

Ce mod de transport pe care îl puteți oferi?

Putem oferi transport pe mare, prin aer și prin Express.

Care este serviciul dvs. după vânzare?

Perioada noastră de garanție de calitate este de un an. Orice problemă de calitate va fi rezolvată spre satisfacțiile clienților.

Date de specificații ale produsului

Configurație
Tip conector	SMA/2.92mm/2.4mm/1.85mm/GPO
Impedanță conector	50 ohmi
Polaritate conector	Standard
Metoda de montare a conectorului	Flanșă dreaptă/ 2 găuri/ 4 găuri
Metoda atașamentului	Contact
Informații despre materiale
Contact central	Cube auriu placat
Contact exterior	Placat cu aur din aramă
Corp	Placaj din aur și oțel inoxidabil din aramă
Dielectric	PEI/PTFE
Date de mediu
Interval de temperatură	-55 grad la gradul +165
2011/65/UE (ROHS)	Conform

Tip de produs

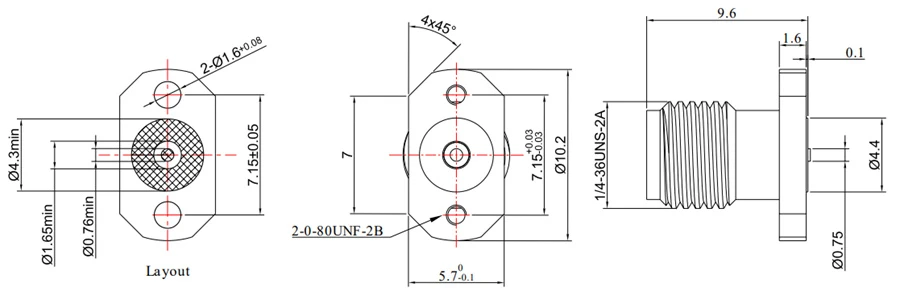

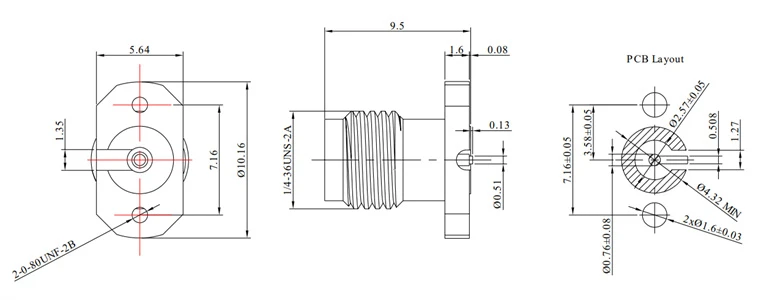

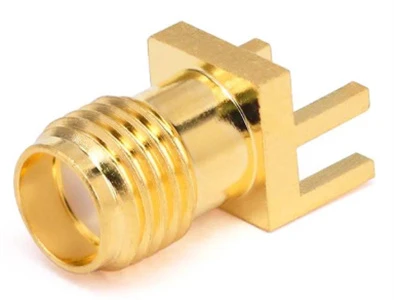

Conectori SMA PCB

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

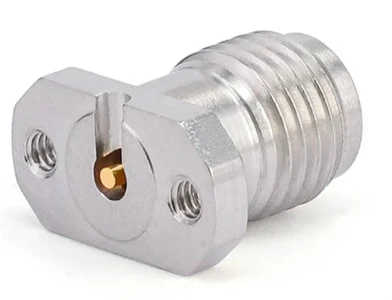

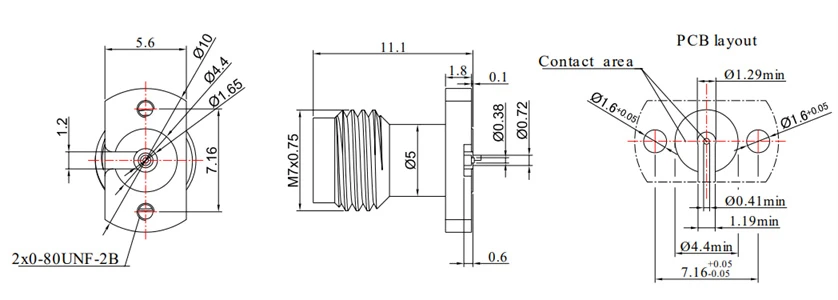

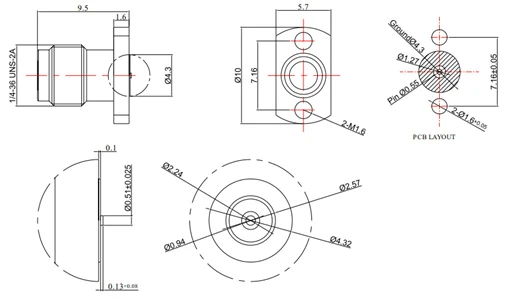

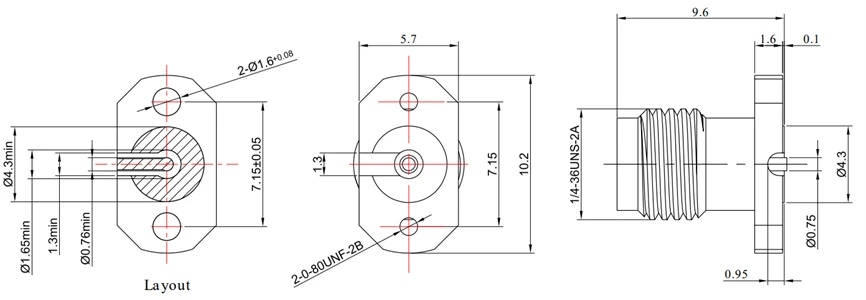

Fr 2- sma-kfd 216-4	DC - 26. 5GHz	1.20	Fixarea în șuruburi	Oţel inoxidabil	Semnal de suprafață

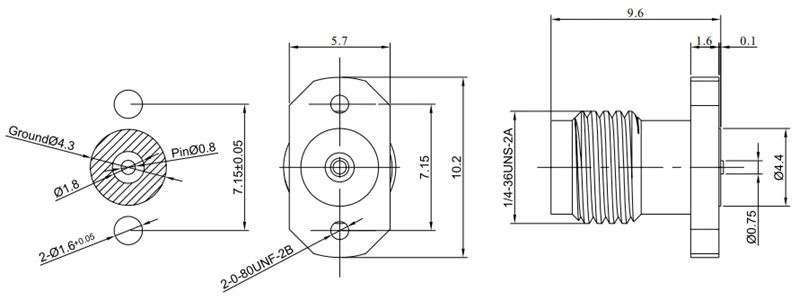

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

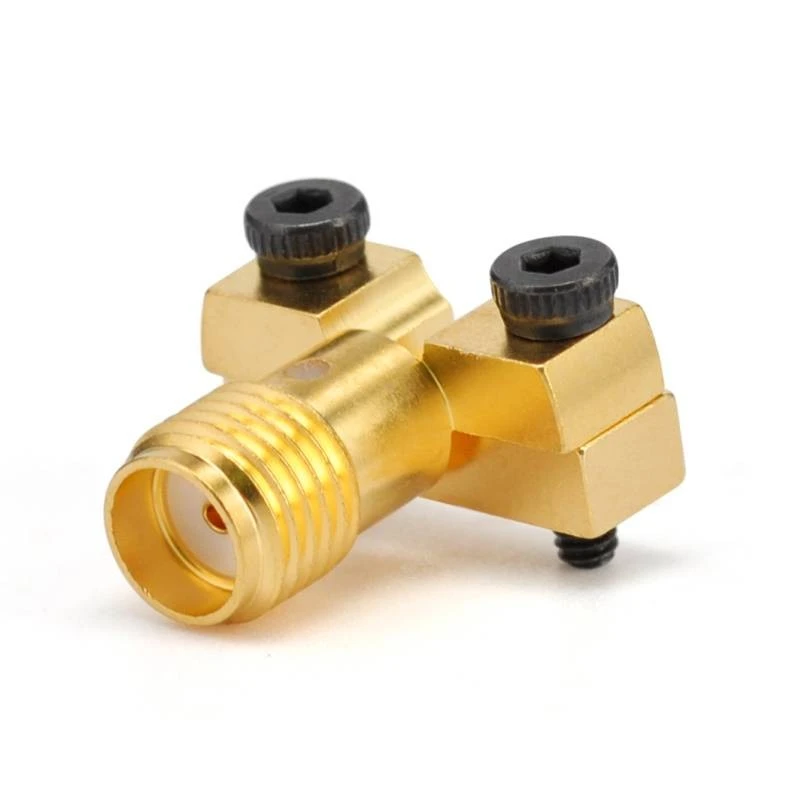

FR 2- SMA-KFD216	DC - 26. 5GHz	1.20	Fixarea în șuruburi	Oţel inoxidabil	Semnale de mijloc și inferioare

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
Fr 2- sma-khd 104-1	DC - 12. 4GHz	1.20	Soluționarea cartușului	Placat cu aur din aramă	N / A

Conectori SMA PCB

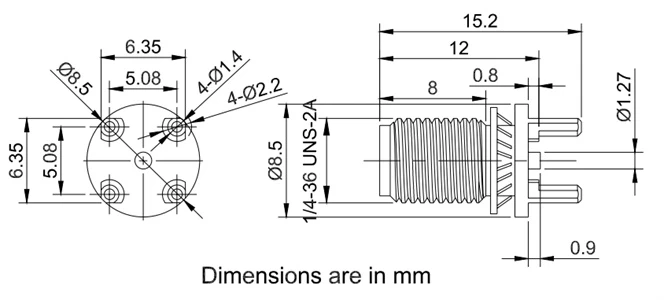

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

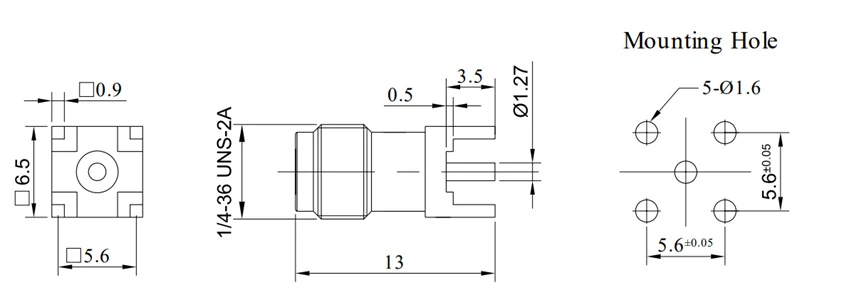

FR 2- SMA-KHD100	Dc - 18 ghz	1.25	Soluționarea cartușului	Placat cu aur din aramă	N / A

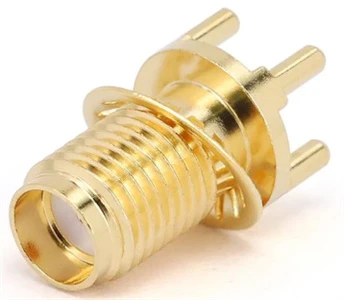

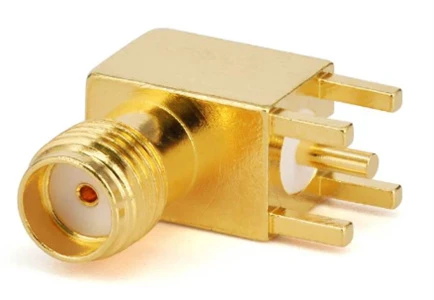

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

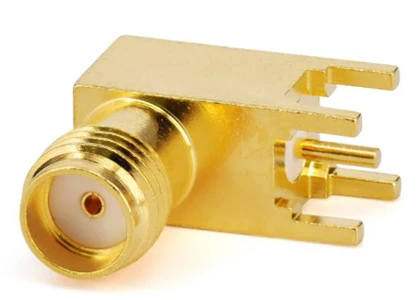

Fr 2- sma-kwhd	Dc - 6 ghz	1.25	Soluționarea cartușului	Placat cu aur din aramă	N / A

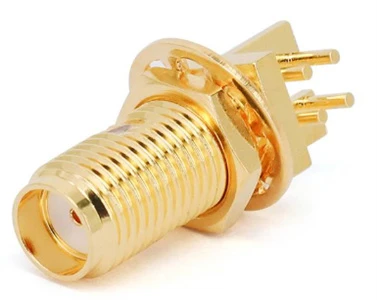

Conectori SMA PCB

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

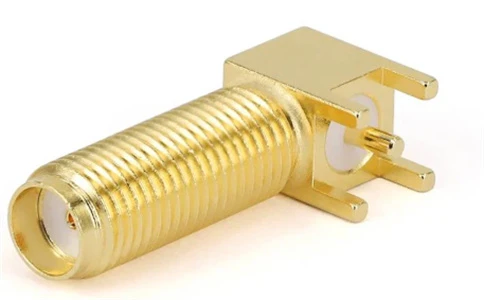

FR 2- SMA-KWHD10	Dc - 6 ghz	1.25	Soluționarea cartușului	Placat cu aur din aramă	N / A

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
FR 2- SMA-KWHD17	Dc - 6 ghz	1.25	Soluționarea cartușului	Placat cu aur din aramă	N / A

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
FR 2- SMA-KWHD11	Dc - 6 ghz	1.25	Soluționarea cartușului	Placat cu aur din aramă	N / A

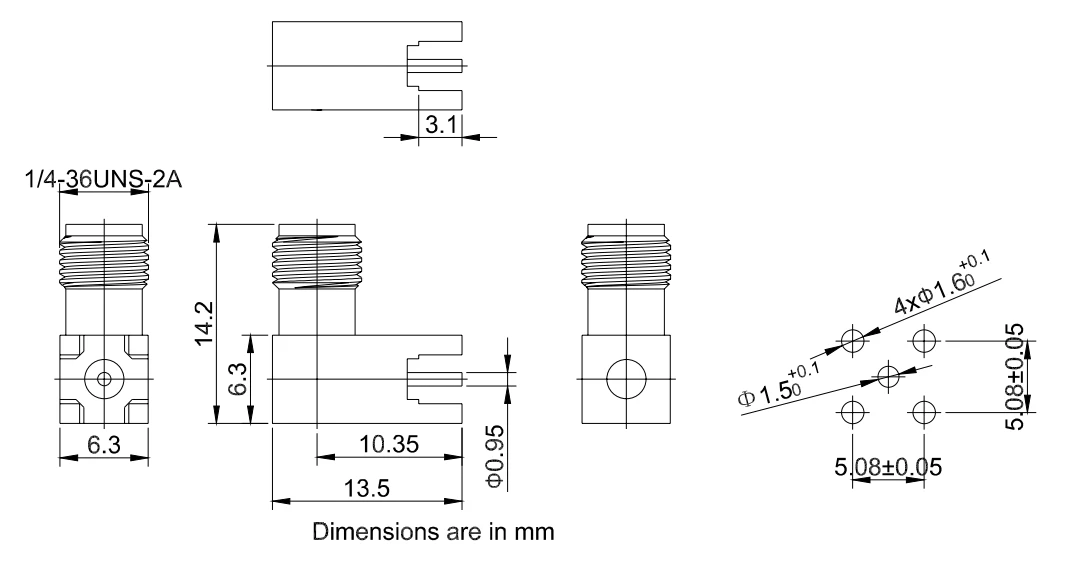

Conectori SMA PCB

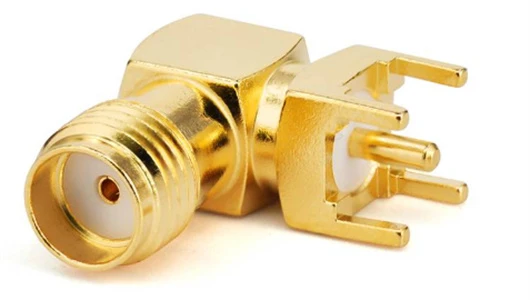

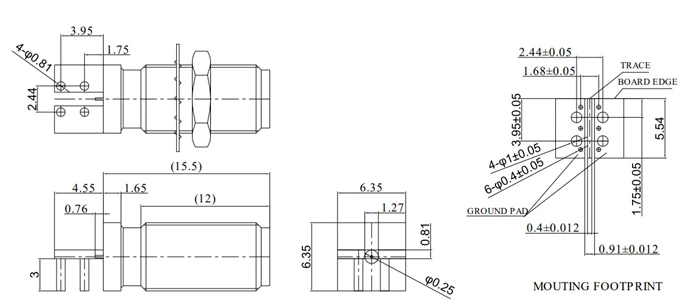

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

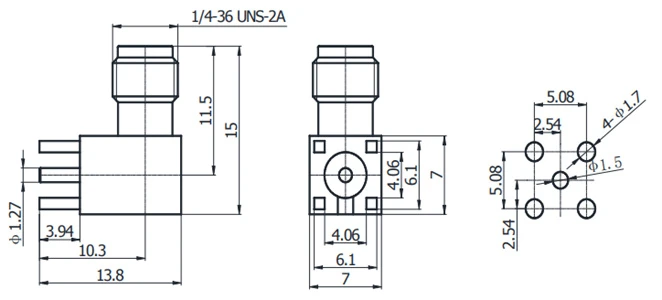

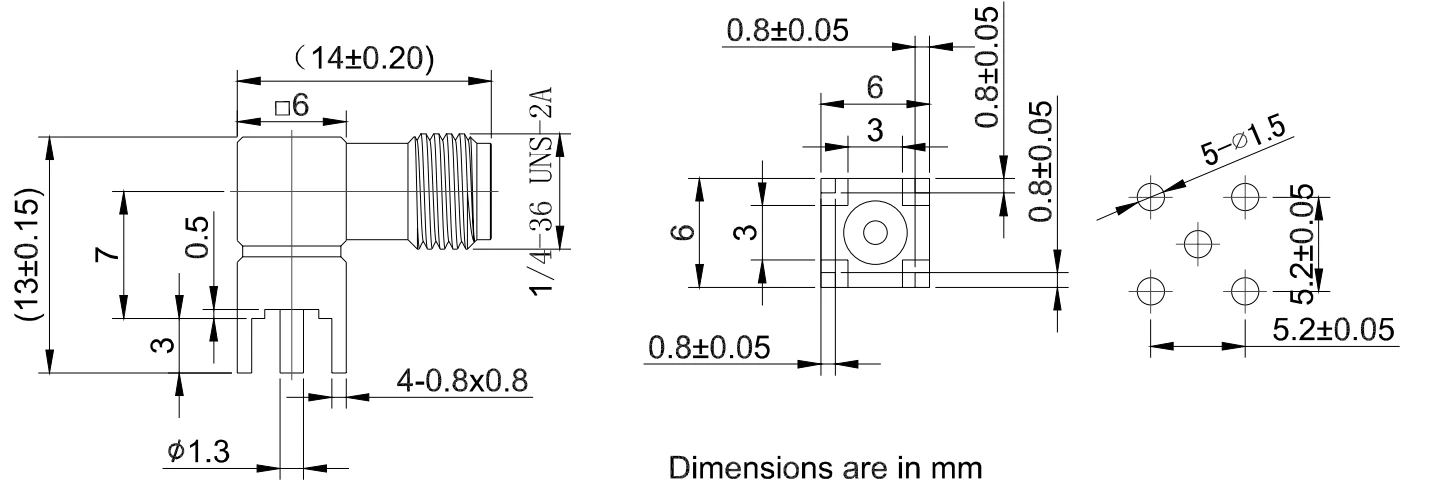

FR 2- SMA-KHD201A	Dc - 6 ghz	1.25	Soluționarea cartușului orizontal	Placat cu aur din aramă	N / A

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
FR 2- SMA-KWHD17	Dc - 6 ghz	1.25	Soluționarea cartușului	Placat cu aur din aramă	N / A

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

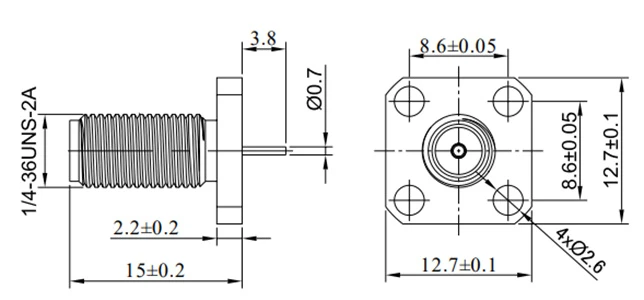

Fr 2- sma-kyfd0101	Dc - 6 ghz	1.25	Fixarea în șuruburi	Placat cu aur din aramă	N / A

Conectori SMA PCB

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
Fr 2- sma-kyhd321	DC - 26. 5GHz	1.30	Soluționarea cartușului	Placat cu aur din aramă	N / A

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
FR 2- SMA-KHD	Dc - 6 ghz	1.25	Soluționarea cartușului	Placat cu aur din aramă	N / A

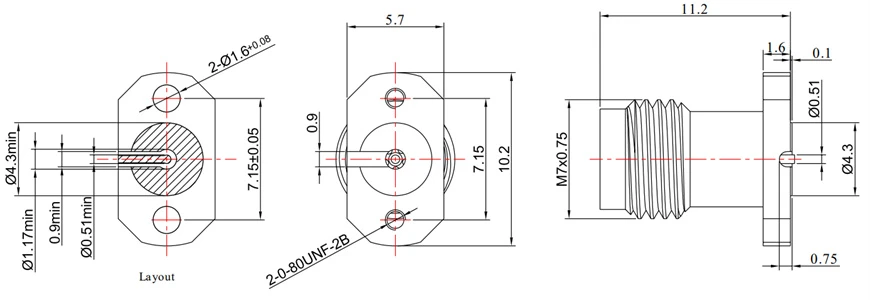

Conectori PCB de 2,92 mm

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

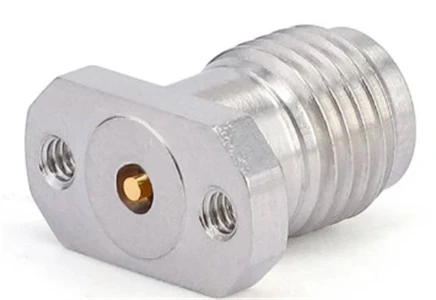

Fr 2-2. 92- kfd216	Dc - 40 ghz	1.25	Fixarea în șuruburi	Oţel inoxidabil	Semnal de suprafață

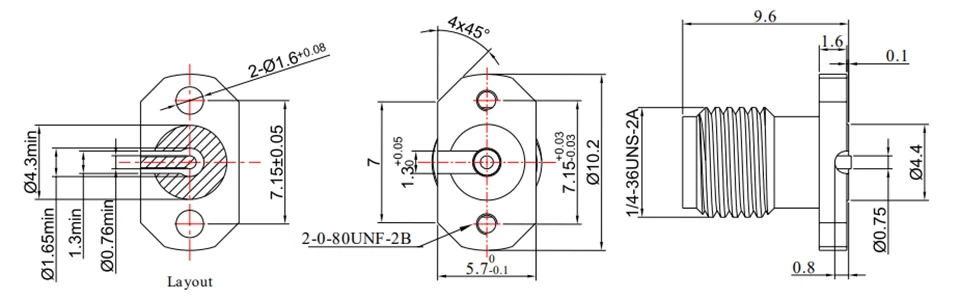

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
Fr 2-2. 92- kfd 216-1	Dc - 40 ghz	1.25	Fixarea în șuruburi	Oţel inoxidabil	Semnale de mijloc și inferioare

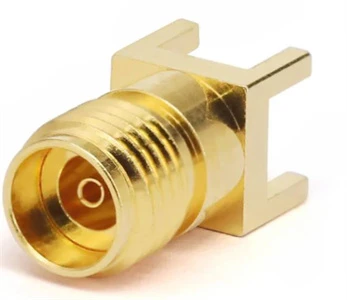

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
Fr 2-2. 92- khd100	Dc - 40 ghz	1.25	Soluționarea cartușului	Placat cu aur din aramă	N / A

Conectori PCB de 3,5 mm

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
Fr 2-3. 5- kfd216	DC - 26. 5GHz	1.25	Fixarea în șuruburi	Oţel inoxidabil	Semnal de suprafață

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
Fr 2-3. 5- kfd 216-1	DC - 26. 5GHz	1.25	Fixarea în șuruburi	Oţel inoxidabil	Semnale de mijloc și inferioare

Conectori PCB de 2,4 mm

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

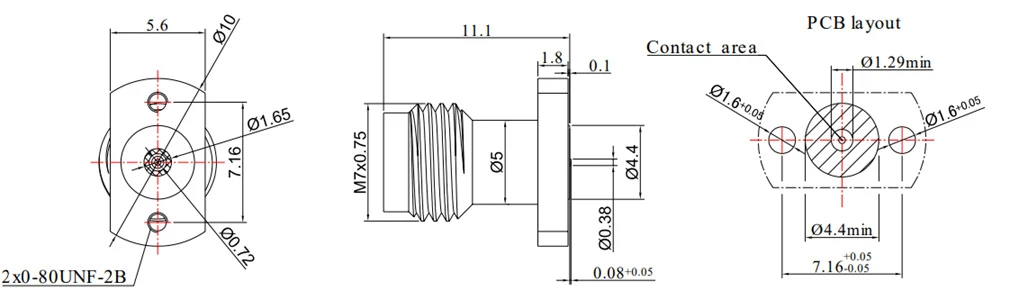

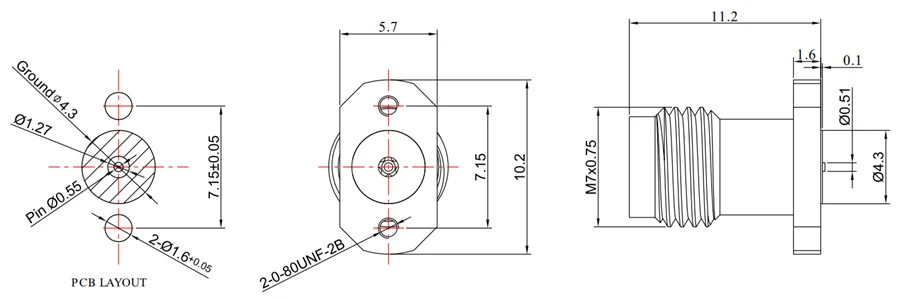

Fr 2-2. 4- kfd216	DC - 50 Hz	1.25	Fixarea în șuruburi	Oţel inoxidabil	Semnal de suprafață

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
Fr 2-2. 4- kfd 216-1	DC - 50 Hz	1.25	Fixarea în șuruburi	Oţel inoxidabil	Semnale de mijloc și inferioare

Conectori PCB de 1,85 mm

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
Fr 2-1. 85- kfd216	DC - 67 Hz	1.30	Fixarea în șuruburi	Oţel inoxidabil	Semnal de suprafață

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
Fr 2-2. 4- kfd 216-1	DC - 50 Hz	1.30	Fixarea în șuruburi	Oţel inoxidabil	Semnale de mijloc și inferioare

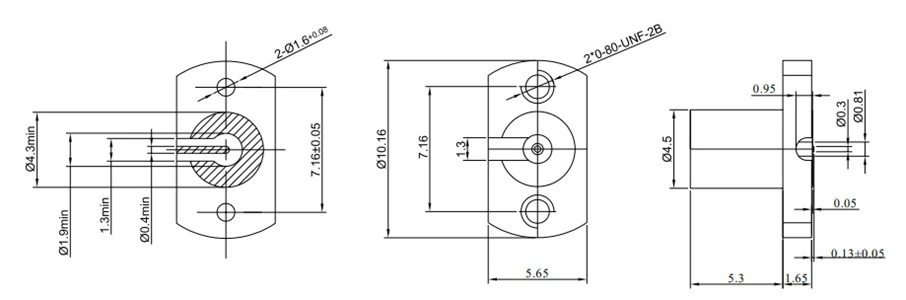

Conectori PCB GPO (SMP)

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

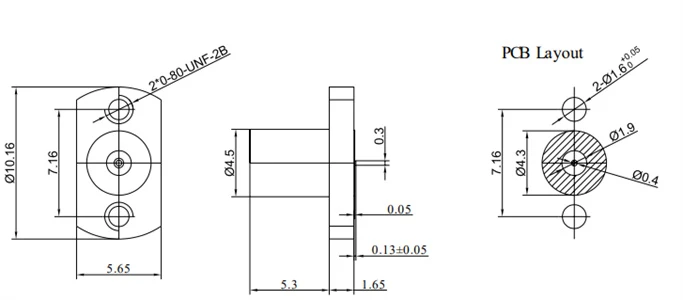

FR 2- GPO-JFD216	Dc - 40 ghz	1.50	Fixarea în șuruburi	Oţel inoxidabil	Semnal de suprafață

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
Fr 2- gpo-jfd 216-1	Dc - 40 ghz	1.50	Fixarea în șuruburi	Oţel inoxidabil	Semnale de mijloc și inferioare

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
Fr 2- GPO-KHD	DC - 18 Hz	1.25	Soluționarea cartușului	Placat cu aur din aramă	N / A

Conectori PCB GPO (SMP)

Sku	Frecvenţă	Vswr	Instalare	Material	Tip de interfață
FR 2- GPO-JHD15	Dc - 40 ghz	1.50	Soluționarea cartușului	Placat cu aur din aramă	Reținere limitată

Sku	Frecvenţă	Vswr	Instalare	Material	Tip de interfață
Fr 2- gpo-jfd 246- f	DC - 26. 5GHz	1.45	Fixarea în șuruburi	Placat cu aur din aramă	Detent complet

Sku	Frecvenţă	Vswr	Instalare	Material	Tip de interfață
Fr 2- gpo-jhd 23- f	DC - 26. 5GHz	1.45	Soluționarea cartușului și a suprafeței	Placat cu aur din aramă	Detent complet

Conectori PCB GPO (SMP)

Sku	Frecvenţă	Vswr	Instalare	Material	Tip de interfață
Fr 2- gpo-jhd 23- l	DC - 26. 5GHz	1.45	Soluționarea cartușului și a suprafeței	Placat cu aur din aramă	Reținere limitată

Sku	Frecvenţă	Vswr	Instalare	Material	Tip de interfață
Fr 2- gpo-jhd 23- s	DC - 26. 5GHz	1.45	Soluționarea cartușului și a suprafeței	Placat cu aur din aramă	Netezi

Sku	Frecvenţă	Vswr	Instalare	Material	Tip de interfață
Fr 2- gpo-jhd 2- s	DC - 26. 5GHz	1.45	Soluționarea cartușului	Placat cu aur din aramă	Netezi

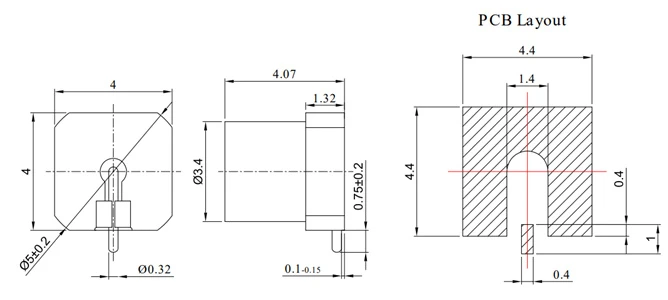

Conectori PCB GPPO (mini-SMP)

Sku	Frecvenţă	Vswr	Instalare	Material	Tip de interfață
Fr 2- gppo-jhd 1- s	Dc - 65 ghz	1.57@40G	Soluție de suprafață	Placat cu aur din aramă	Netezi

Sku	Frecvenţă	Vswr	Instalare	Material	Tip de interfață
FR 2- GPPO-JHD1	Dc - 65 ghz	1.57@40G	Soluție de suprafață	Placat cu aur din aramă	Detent complet

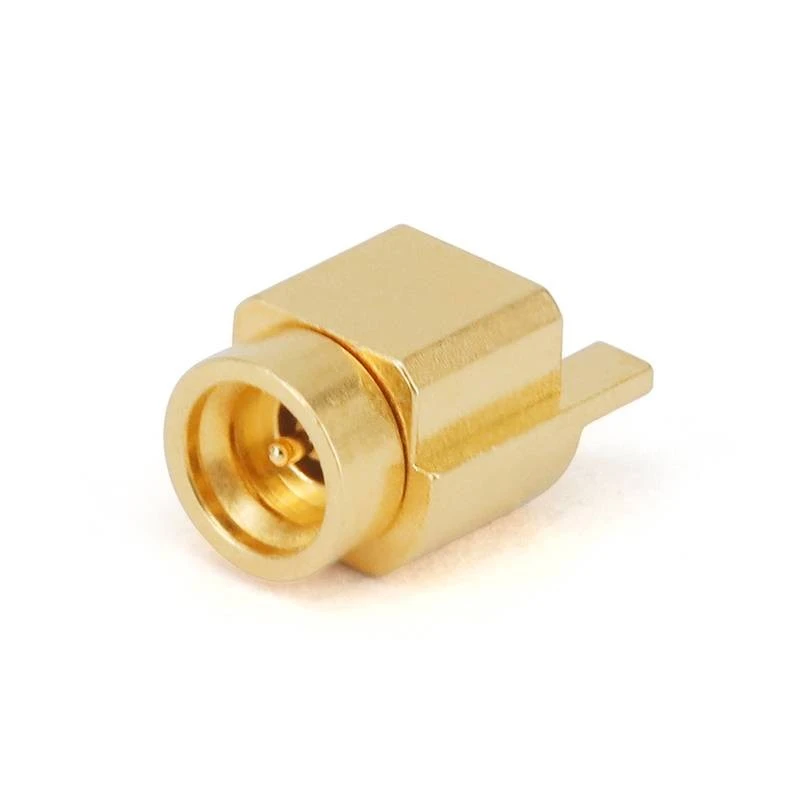

Sku	Frecvenţă	Vswr	Instalare	Material	Tip de interfață
FR 2- GPPO-JHD20R	Dc - 40 ghz	1.25	Lipirea de suprafață orizontală	Placat cu aur din aramă	Netezi

Conectori PCB GPPO (mini-SMP) și G3PO (SMPS)

Sku	Frecvenţă	Vswr	Instalare	Material	Tip de interfață
FR 2- GPPO-JHD-S	Dc - 40 ghz	1.50	Soluționarea cartușului	Placat cu aur din aramă	Netezi

Sku	Frecvenţă	Vswr	Instalare	Material	Tip de interfață
Fr 2- g3po-jhd 10-1	Dc - 100 ghz	1.70	Lipirea de suprafață orizontală	Placat cu aur din aramă	Netezi

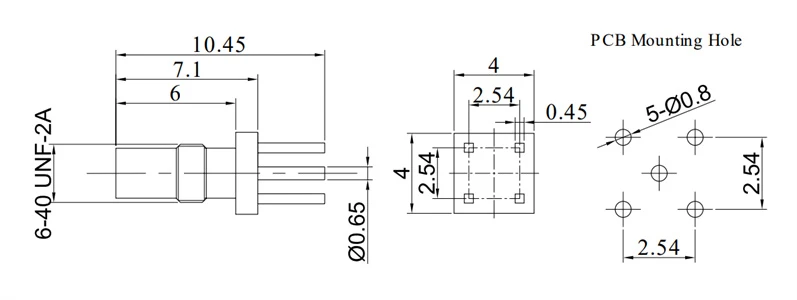

Conectori SSMC PCB

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

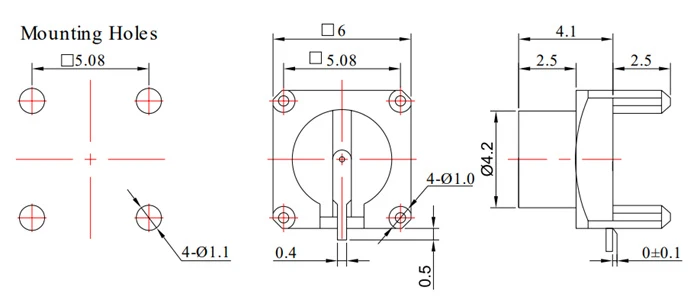

Fr 2- ssmc-jwhd1	Dc - 6 ghz	1.35	Soluționarea cartușului	Placat cu aur din aramă	N / A

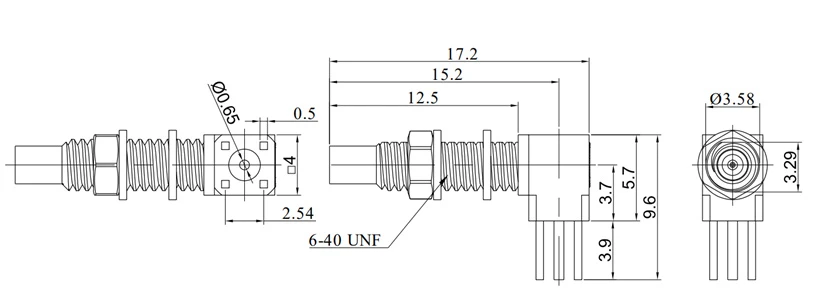

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

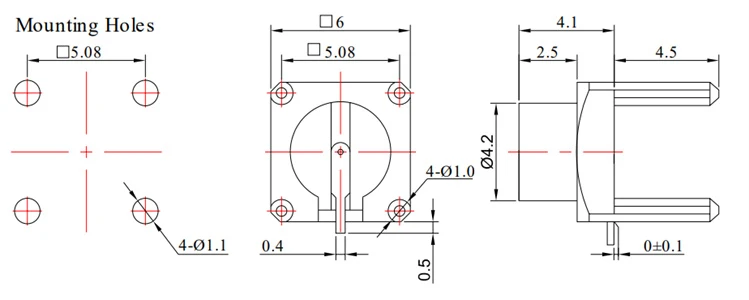

Fr 2- ssmc-jywhd5	Dc - 6 ghz	1.35	Soluționarea cartușului	Placat cu aur din aramă	N / A

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
Fr 2- ssmc-jhd2	Dc - 6 ghz	1.35	Soluționarea cartușului	Placat cu aur din aramă	Netezi

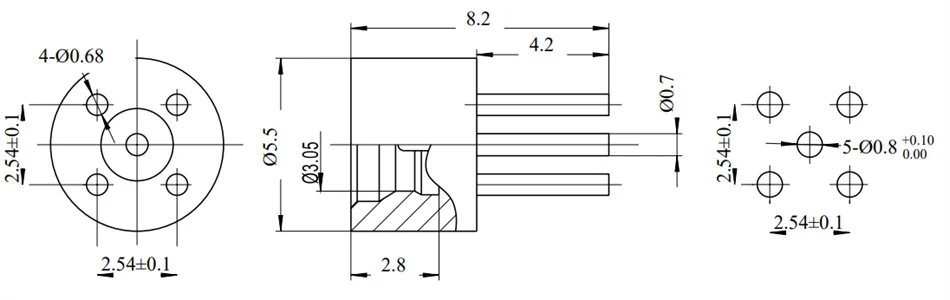

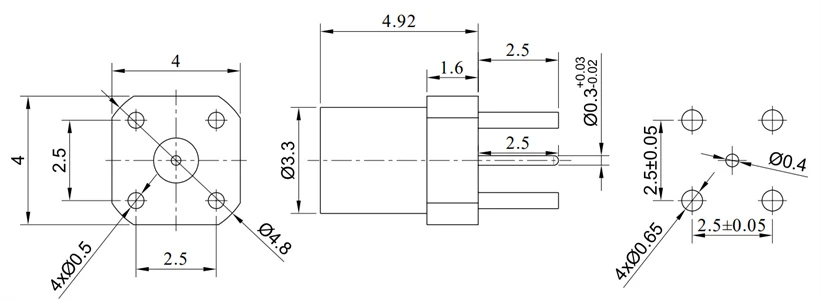

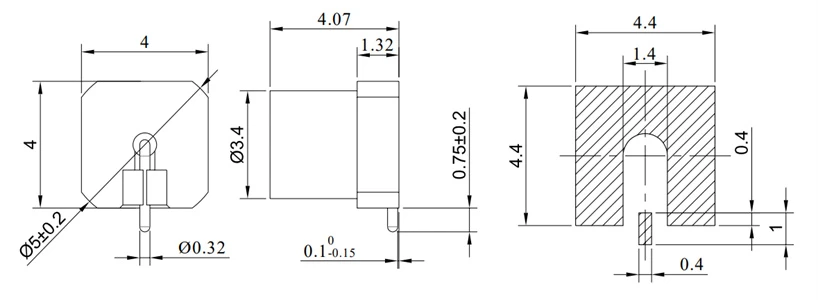

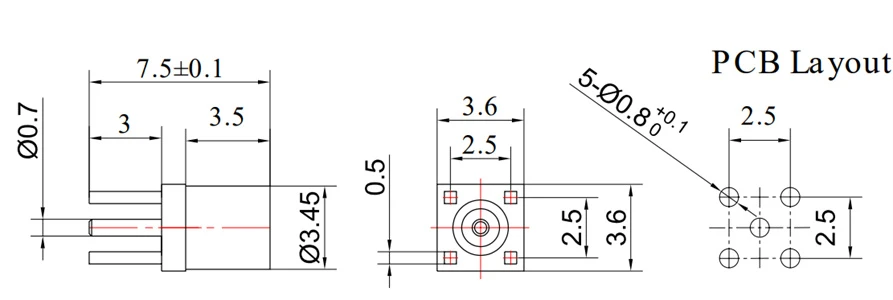

Conectori PCB MMCX și MCX

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

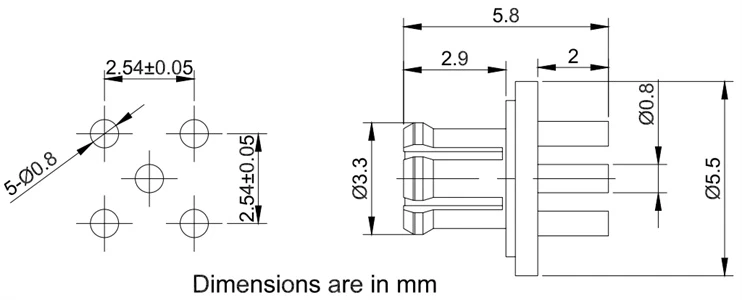

FR 2- McX-khd101e	Dc - 6 ghz	1.30	Soluționarea cartușului	Placat cu aur din aramă	N / A

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal
Fr 2- McX-kyd1e	Dc - 6 ghz	1.20	Montare pe perete	Placat cu aur din aramă	N / A

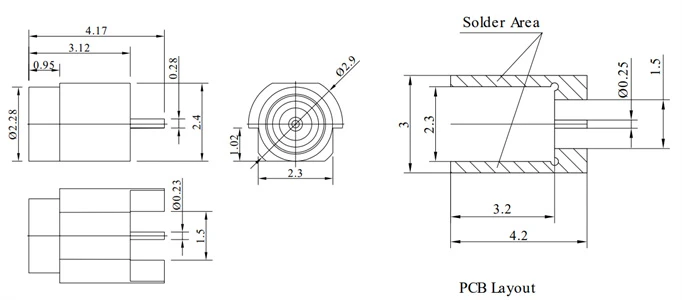

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

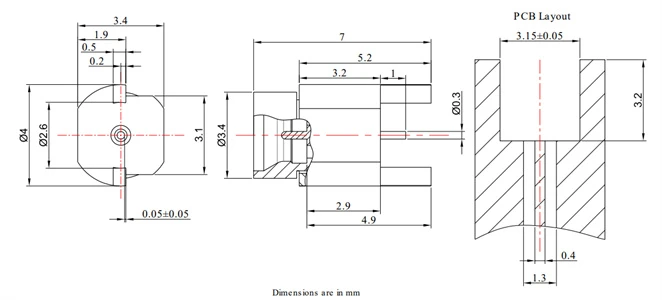

Fr 2- mmcx-khd1e	Dc - 6 ghz	1.20	Soluționarea cartușului	Placat cu aur din aramă	N / A

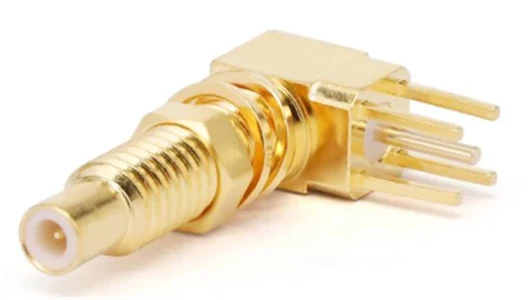

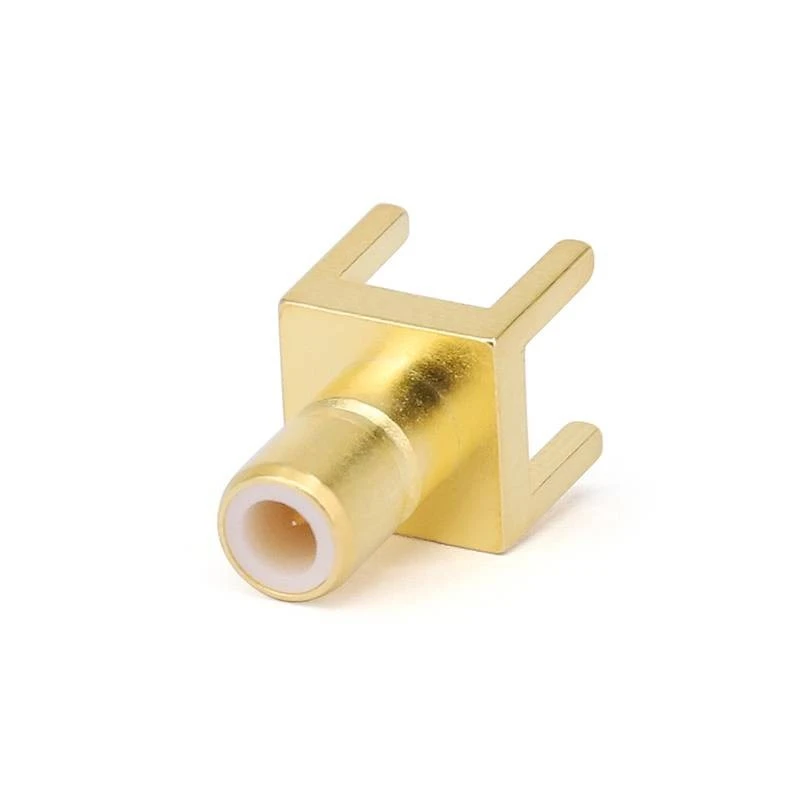

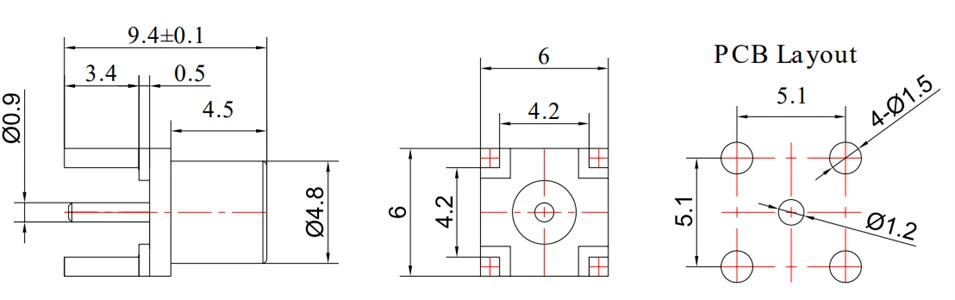

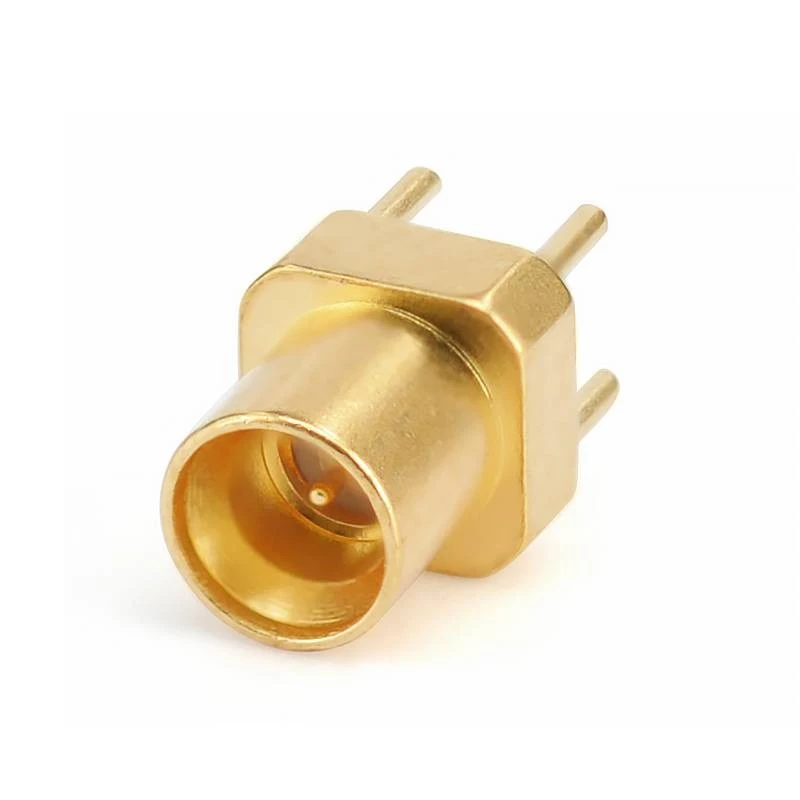

Conectori PCB SMB

Sku	Frecvenţă	Vswr	Instalare	Material	Mod de semnal

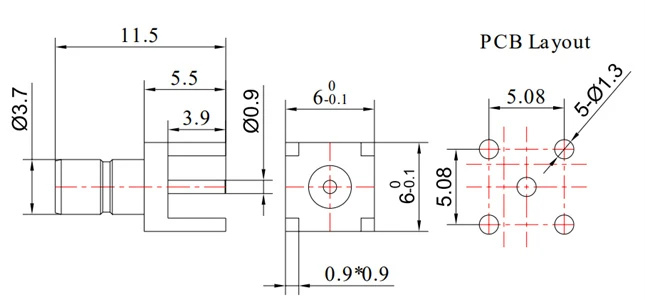

FR 2- SMB-JHD101E	Dc - 6 ghz	1.35	Soluționarea cartușului	Placat cu aur din aramă	N / A
