Conectori terminali

Acest conector terminal se mândrește cu performanțe remarcabile . poate transmite în mod eficient semnale pe banda de frecvență RF ultra -largă de la DC ~ 110GHz, salvgardând integritatea semnalului într -o mare măsură și reducerea semnificativă a atenuării semnalului și a reflecției . prezintă o rezistență excelentă la vibrație și o rezistență la șoc, să o permit să se completeze și să ofere orientare a vibrației și a șocului} Mai mult, poate rezista la numeroase inserții și îndepărtări, asigurând conexiuni de fiabilitate ridicate .

Excelsează în comoditatea de întreținere, permițând înlocuirea simplă și repararea ușoară și repararea . cu o impedanță potrivită în mod obișnuit de 50 de ohmi, are o pierdere de inserție scăzută, minimizând efectiv pierderea de energie a semnalului . oferă o gamă diversă de tipuri de porturi, inclusiv SMA, 2. 92mm, 2 {{{7}. 92mm, 2 {{{7} GPO (SMP), GPPO (mini-SMP) etc., permițând adaptarea flexibilă la cerințele diferitelor dispozitive și sisteme RF.

Conectorii terminali prezintă în primul rând o direcție prin design . Cu toate acestea, un subset al acestor conectori vine într -o configurație unghiulară de 90 de grade, oferind flexibilitate pentru a satisface diverse cerințe de instalare .

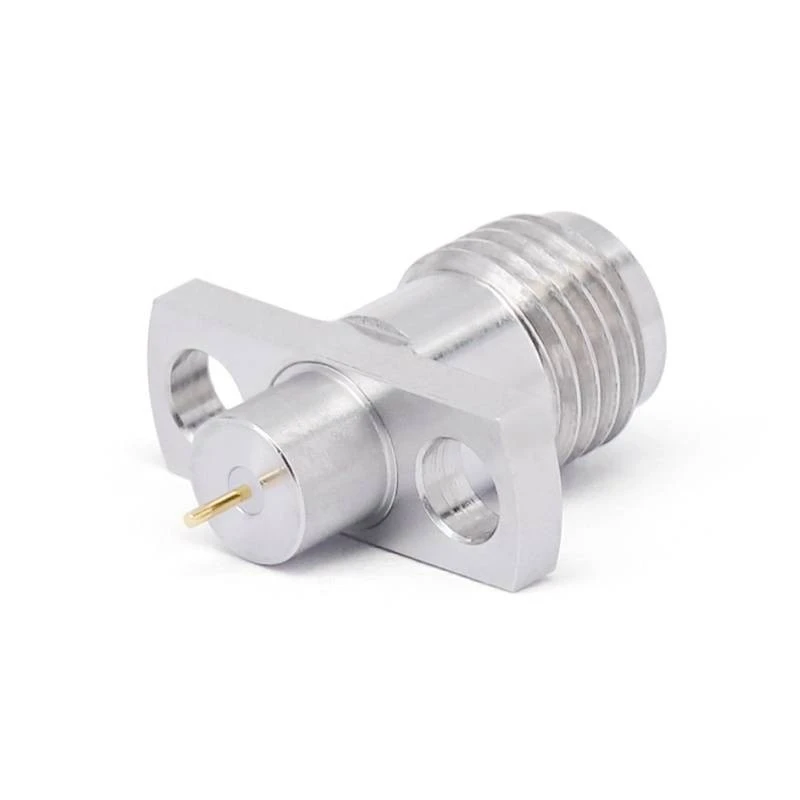

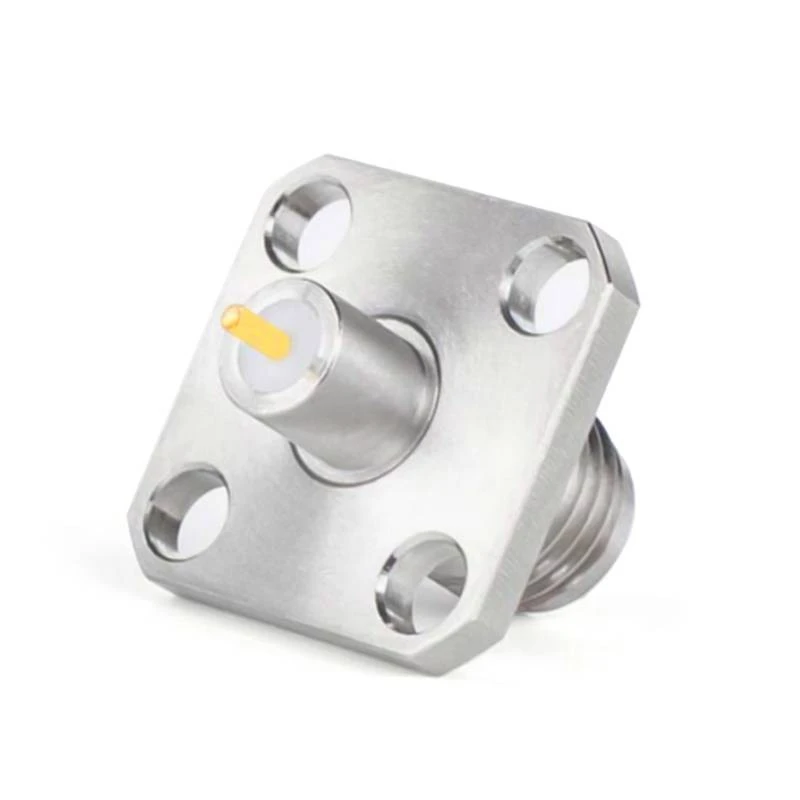

În ceea ce privește instalarea, sunt disponibile o varietate de opțiuni . Flanșele de montare includ atât configurații 4 -, cât și 2 -}, permițând atașarea sigură în diferite configurații . în plus, conectorii terminale cu interfețe externe filetate oferă conexiuni de încredere și instalarea ușoară {{

When it comes to interface with enclosures or cavities, terminal connectors support three distinct transition methods. The air - dielectric wall - penetration method ensures efficient signal transmission with minimal interference. The insulating - dielectric wall - penetration option offers enhanced electrical isolation, suitable for applications requiring strict insulation. The metal - dielectric wall - Metoda de penetrare oferă o protecție superioară și robustete mecanică, ideală pentru medii de înaltă performanță și accidentate .

Cu performanțele lor restante, acești conectori terminali sunt utilizați pe scară largă în domeniul infrastructurii de comunicare și sunt componente cheie indispensabile ale stațiilor de bază, echipamente de comunicare prin satelit și sisteme de rețea locală wireless (WLAN) . în sistemele transceiver ale diferitelor dispozitive, acestea pot asorta eficient componentele RF, cum ar fi antrenare și diverse module de transcilare, care se asigură în conformitate cu componentele RF, cum ar fi Antennas și diverse module de transceiver, care se asigură în conformitate cu contractele, cum ar fi Antennas și diverse module de transceiver, precum și Antennas și diverse modificări de transceiver, asigurând în conformitate cu componentele RF, cum ar fi Antennas și Diverse Module Transceiver, care se asigură în conformitate cu Antinses și Diverse Module Transceiver. și contribuind la funcționarea stabilă și eficientă a întregii legături de comunicare .

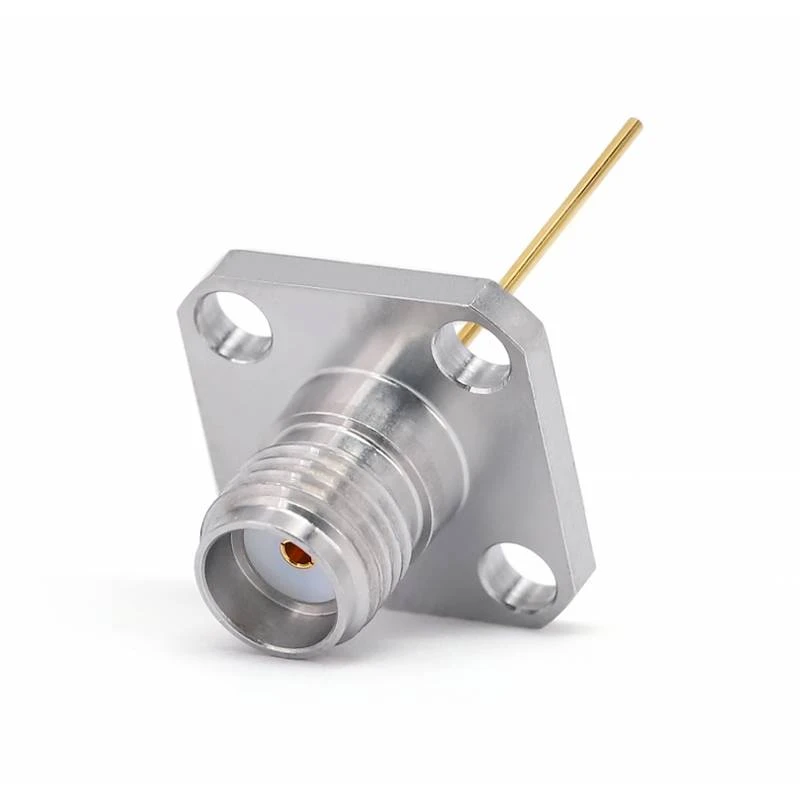

Conectori terminali SMA
Sku	Frecvenţă	Pin l	Pin d	Vswr	Instalare

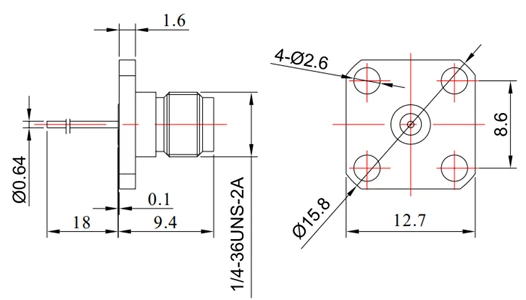

FR 2- SMA-KFD0110	Dc - 26.5 ghz	18mm	0,64mm	1.15	Blocarea șurubului

Sku	Frecvenţă	Pin l	Pin d	Contact d	Vswr	Instalare
FR 2- SMA-KFD0101	Dc - 26.5 ghz	2mm	0,8 mm	4mm	1.15	Blocarea șurubului
Sku	Frecvenţă	Pin l	Pin d	Dielectric d	Vswr	Instalare
FR 2- SMA-KFD0405A	Dc - 26.5 ghz	1,3 mm	0,4mm	3,2 mm	1.15	Blocarea șurubului

Conectori terminali SMA
Sku	Frecvenţă	Pin l	Pin d	Vswr	Instalare
FR 2- SMA-KFD0702	Dc - 26.5 ghz	2mm	0,38mm	1.15	Blocarea șurubului

Conectori terminali de 2,92 mm
Sku	Frecvenţă	Pin l	Pin d	Dielectric d	Vswr	Instalare

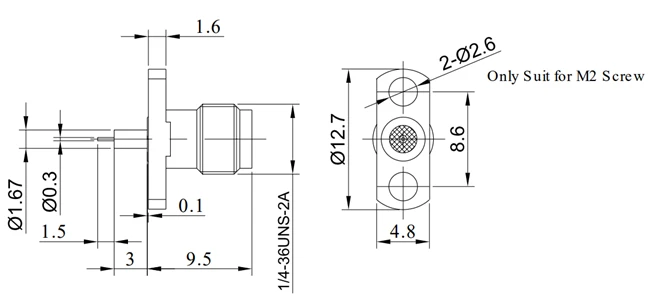

FR 2-2.92- KFD0705	Dc - 26.5 ghz	1,5 mm	0,30mm	1,67mm	1.15	Blocarea șurubului
Sku	Frecvenţă	Pin l	Pin d	Contact d	Vswr	Instalare
FR 2-2.92- KFD0402	Dc - 26.5 ghz	1,5 mm	0,3mm	4mm	1.15	Blocarea șurubului
Sku	Frecvenţă	Pin l	Pin d	Dielectric d	Vswr	Instalare
FR 2-2.92- KFD0405	Dc - 26.5 ghz	1,5 mm	0,3mm	1,67mm	1.15	Blocarea șurubului

Conectori terminali GPO (SMP) și GPPO (Mini-SMP)
Sku	Frecvenţă	Pin l	Pin d	Contact d	Vswr	Instalare
Fr 2- gppo (m) -jd 1- f	Dc - 65 ghz	1,8 mm	0,30mm	2.18mm	1.32@18GHz	Soluție
Sku	Frecvenţă	Pin l	Pin d	Şurub	Vswr	Instalare

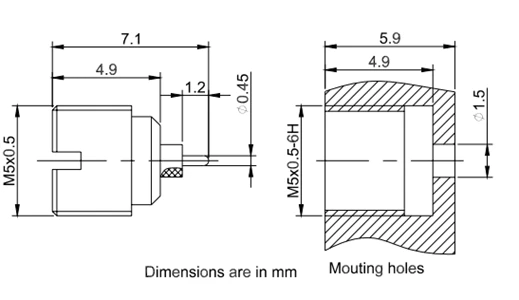

FR 2- GPO-JYD12G	Dc - 26.5 ghz	1,2 mm	0,45mm	M5*0.5	1.40	Fir cu șurub
Sku	Frecvenţă	Pin l	Pin d	Şurub	Vswr	Instalare
Fr 2- gPpo-jyd 2- f	Dc - 40 ghz	1mm	0,3mm	M4*0.5_6g	1.22	Fir cu șurub

Conectori terminali GPO (SMP)
Sku	Frecvenţă	Pin l	Pin d	Şurub	Vswr	Instalare
FR 2- GPO-JYD26AG-L	Dc - 26.5 ghz	2mm	0,45mm	M5*0.5	1.40	Fir cu șurub
Sku	Frecvenţă	Pin l	Pin d	Şurub	Vswr	Instalare
FR 2- GPO-JYD26G-L	Dc - 40 ghz	2mm	0,7 mm	M5*0.5	1.43	Fir cu șurub
