De ce există 0 db atenuatoare?



Este posibil ca mulți ingineri RF să nu fie conștienți de existența {{0}} db atenuatoare . La prima vedere, atenuatoarele 0DB pot părea contraintuitive, după ce toate, numele lor sugerează că funcția lor primară este să reducă puterea semnalului, totuși, ele nu introduc efectiv atenuarea {{4 { Atenuarea . Iată o defalcare detaliată a principalelor utilizări ale acestora:



1. potrivire a impedanței
Unul dintre cele mai critice roluri ale 0 db atenuatoare este de a asigura consistența impedanței în sistemele de frecvență electronică și radio (RF) .

Many electronic systems (such as RF transmitters, antennas, and test equipment) are designed to operate with specific characteristic impedances (typically 50Ω or 75Ω). Impedance mismatches between connected components can cause signal reflections, which degrade signal integrity, reduce power transmission efficiency, and may even damage sensitive equipment. 0 dB attenuators are carefully engineered to maintain a precise, Impedanță standardizată (e . g ., 50Ω) la porturile de intrare și ieșire . Când sunt introduse între componente nepotrivite, ele „pod” decalajul impedanței, minimizând reflecțiile și asigurând transmiterea eficientă a semnalului fără a modifica amplitudinea semnalului .}}}



2. adaptare mecanică/interfață

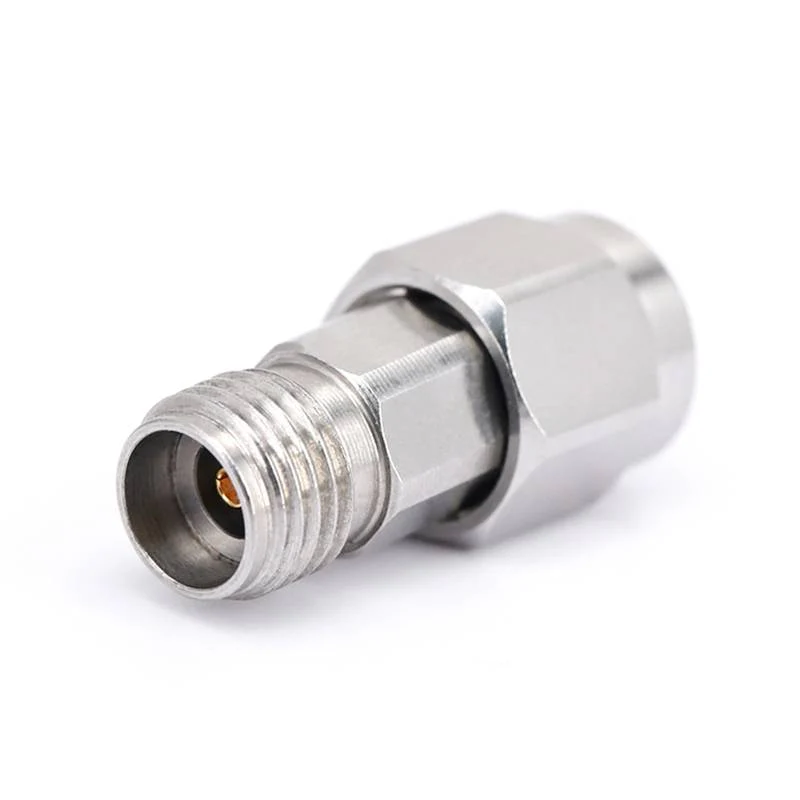

În sisteme complexe, componentele folosesc adesea diferite tipuri de conectori (cum ar fi SMA, N-TYPE, BNC) sau forme fizice . 0 db atenuatoare sunt frecvent utilizate ca adaptoare pentru a rezolva aceste incompatibilități .}



3. referință de calibrare și testare
În RF, microunde și teste optice, precizia este crucială . 0 DB Atenuatoarele servesc ca instrumente valoroase de calibrare și puncte de referință: ele acționează ca un „standard cunoscut” în setările de testare .



4. Consistența căii de semnal
În sistemele în care cerințele de atenuare se schimbă dinamic (cum ar fi rețelele de comunicare sau sistemele radar), 0 DB atenuatoare pot menține uniformitatea mecanică și electrică în lanțul de semnal:



For example, a system may switch between using a 5 dB attenuator (to reduce strong signals) and requiring no attenuation (to handle weak signals). Inserting a 0 dB attenuator when no attenuation is needed ensures that the physical length, connector loading, and electromagnetic characteristics of the signal path remain exactly the same as when a higher-value attenuator is used, avoiding Modificări neașteptate în faza de semnal, întârziere sau impedanță care ar putea interfera cu performanța sistemului .



5. izolare și protecție
Deși nu reduc amplitudinea semnalului, 0 Atenuatoarele DB sunt de obicei integrate cu caracteristici de proiectare care asigură izolare electrică sau protecție: pot tampona componente sensibile (cum ar fi receptoarele) de la vârfuri de tensiune sau reflecții generate de dispozitivele din aval (e -al emițătorilor) {. {3} {E . {}} {3} {E . {}} {3} {E {2 rețelele rezistive) pot amortiza semnalele tranzitorii sau pot împiedica puterea inversă dăunătoare să dăuneze echipamentelor din amonte . în sisteme de înaltă frecvență, chiar și fără atenuare, pot reduce „crosstalk” prin izolarea diferitelor secțiuni ale căii semnalului .



Exemple de aplicație

Sisteme de comunicare RF: A 0 db atenuator între un transceiver și o antenă asigură o potrivire a impedanței de 50Ω, maximizarea transmisiei de putere .

Laboratoare de testare: A 0 db atenuator (SMA-la-BNC) este utilizat pentru a conecta un generator de semnal și un osciloscop, servind atât un adaptor de interfață, cât și un referință de calibrare .

Radiodifuziune: În sistemele video, 75Ω 0 db atenuatoare se potrivesc cu cablurile coaxiale cu amplificatoare, prevenind reflecțiile semnalului care provoacă fantome sau distorsionare .



În concluzie, 0 db atenuatoarele nu sunt „inutile”-sunt componente versatile care rezolvă provocările cheie de inginerie legate de impedanță, conectivitate, calibrare și stabilitatea sistemului, iar valoarea lor se extinde mult dincolo de atenuarea semnalului în sine .
