Divizoare și divizoare de putere
Lăsaţi un mesaj
Divizoarele de putere și împărțirea de putere sunt legate în funcție și aplicare și sunt adesea utilizate în mod interschimbabil . strict vorbind, cu toate acestea, există diferențe subtile, în principal în termeni deObiectivele de proiectare, concentrarea funcțională și scenariile de aplicare. diferențele specifice sunt următoarele:
1. Funcții de bază și obiective de proiectare
Divizor de putere
Nucleul său se află în„bidirecționalitate”. nu poate împărți doar o putere de intrare în mai multe ieșiri (modul de distribuție), ci și combinarea mai multor puteri de intrare într-o singură ieșire (modul de combinare), deci se mai numește „Power Divider-COMBINER” .
Proiectarea subliniazăPotrivirea portului, pierderi mici și izolare ridicatăPentru a asigura o funcționare eficientă atât în timpul distribuției înainte, cât și la combinarea inversă, reducerea reflecției semnalului și a interferenței dintre porturile .

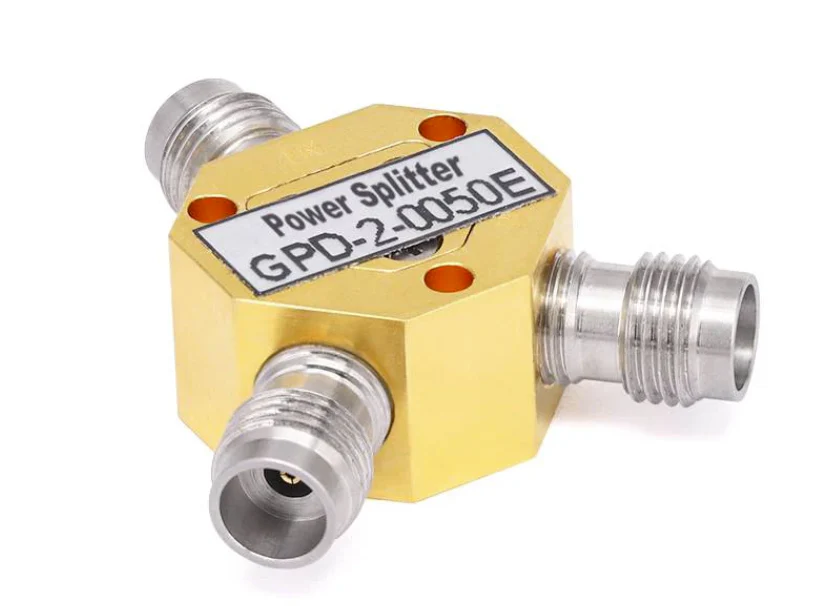

Splitter de putere
Nucleul său este„Unidirecționalitate”, concentrându -se doar pe împărțirea unei puteri de intrare în mai multe ieșiri fără a lua în considerare funcția de combinare inversă .
Designul pune mai mult accent peraporturi simple de distribuție a puterii, cu cerințe mai mici pentru izolarea inversă și potrivire, iar structura poate fi mai simplă (cum ar fi utilizarea doar a unei rețele de rezistență sau a unei linii de transmisie simple) .
2. Diferențe în indicatorii tehnici
| Indicator | Divizor de putere | Splitter de putere |
|---|---|---|
| Izolare | Ridicat (de obicei ＞ 20dB) pentru a evita interferența dintre porturi | Scăzut (este posibil să nu fie strict necesar) |
| Bidirecționalitate | Suportă funcționarea bidirecțională (distribuție/combinare) | Suportă numai distribuția unidirecțională |
| Raportul undelor de tensiune (VSWR) | Scăzut (de obicei ＜ 1.2) pentru a asigura o potrivire bidirecțională bună | Mai mare (este necesară doar potrivirea de bază a portului de intrare) |
| Pierderea de inserție | Scăzut (în principal pierderi de distribuție, cum ar fi 3DB pentru divizarea bidirecțională) | Poate fi mai mare (inclusiv pierderi suplimentare, cum ar fi pierderea diviziei de tensiune a rezistenței) |
3. Structuri tipice și scenarii de aplicare
Divizor de putere
Structuri tipice: divizoare de putere Wilkinson, poduri de ramură, etc. ., care se bazează pe liniile de transmisie sau pe structuri de cuplare pentru a obține o distribuție de înaltă precizie .
Scenarii de aplicare: sisteme care necesită funcționare bidirecțională, cum ar fi modulele de transmitere/primire a radarului (care au nevoie atât pentru a distribui semnale de transmitere, cât și pentru a combina semnale de recepție), tablouri de antenă (distribuirea semnalului și combinarea), combinatoare de putere de frecvență radio, etc. .
Splitter de putere
Structuri tipice: rețele de rezistență, linii de transmisie simple de tip T, etc. ., cu o structură mai simplă .
Scenarii de aplicație: Scenarii care necesită doar distribuție unidirecțională, cum ar fi distribuirea semnalelor TV prin cablu către mai multe terminale de utilizator, ieșire paralelă cu mai multe canale a surselor de semnal în testarea frecvenței radio, scutirea semnalului dispozitivelor cu putere mică, etc. .
