Diferențele și conexiunile dintre circulatorii RF și izolatoarele RF

Principiul funcționării:

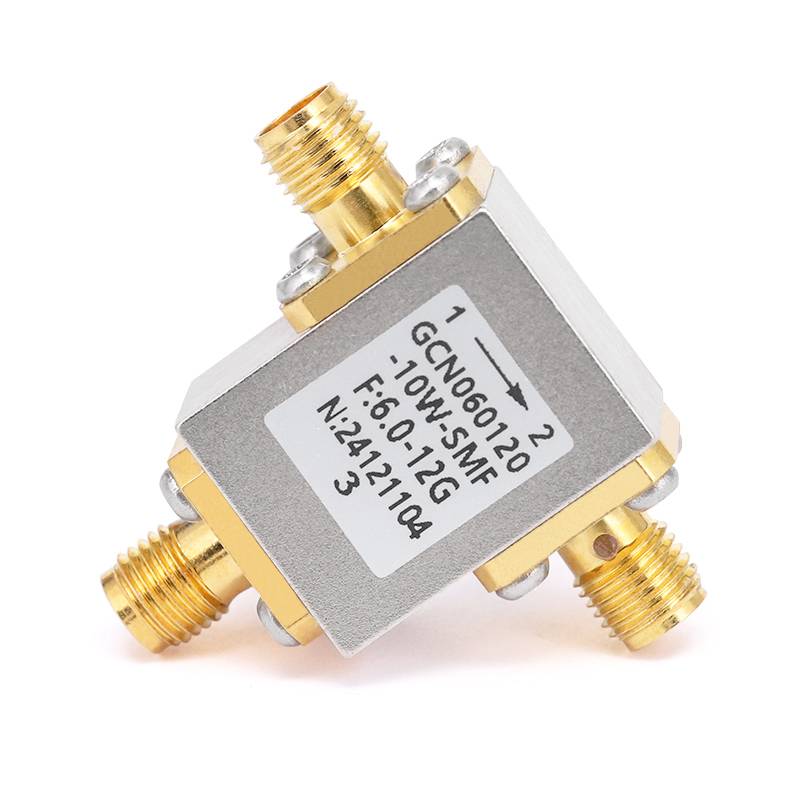

Circulator RF:

Un circulator este un dispozitiv cu trei porturi (sau mai multe) care direcționează semnalele RF într-o direcție specifică între porturile . asigură că semnalele curg dintr-un port la altul într-o direcție definită .

The circulator works based on the nonlinear effects of magnetic materials. It typically consists of a rotating non-linear material coupled to a magnetic field. In a three-port circulator, the signal from Port 1 goes to Port 2, Port 2's signal goes to Port 3, and Port 3's signal is routed back to Port 1.

Izolator RF:

Un izolator este de obicei un dispozitiv cu două porturi care permite semnalului să curgă de la un port la altul, în timp ce blocând orice semnal să se întoarcă la sursa inițială .

Similar cu circulatorul, un izolator folosește materiale magnetice pentru funcționarea sa, dar are doar două porturi . Izolatorul previne fluxul de semnal invers, izolând sursa de orice semnale reflectate care ar putea provoca daune sau interferențe .



Principiul cheie de funcționare: materiale magnetice

Ambele dispozitive pârghieMateriale ferromagnetice(e . g ., ferită) sub un câmp magnetic static . câmpul magnetic inducePropagare non-reciprocăde semnale RF, care înseamnă comportamentul semnalului diferă atunci când călătoriți înainte vs . înapoi . Acest non-reciprocitate permite:

Circulatoare pentru a ruta semnale secvențial între porturile .

Izolatoare pentru a suprima semnalele inverse (atenuare ridicată în direcția inversă, pierderi scăzute în direcția înainte) .



Aplicații practice: cazuri de utilizare reală

Circulatoare:

În sistemele radar, acestea separă semnalele transmise și primite (emițător → antenă → receptor fără interferențe) .

În rețelele de comunicare, ele activează fluxul de semnal bidirecțional pe un singur canal (e . g ., împărțind semnale Uplink/DownLink) .

Izolatoare:

Protejați amplificatoarele RF prin blocarea puterii reflectate de încărcările nepotrivite (e . g ., antene cu impedanță variabilă) .

Stabilizați oscilatoarele prin prevenirea tragerii frecvenței cauzate de reflecțiile de încărcare .



.
