Structura plăcii PCB

Structura unei plăci PCB include în principal diferite structuri de straturi de bord, cum ar fi plăci cu un singur strat, plăci cu două straturi și plăci cu mai multe straturi . Următoarea este o analiză structurală detaliată:

1. placă cu un singur strat
Compoziție structurală: Există folie de cupru pe o singură parte și nu există folie de cupru pe cealaltă parte . componente sunt de obicei plasate pe lateral, fără folie de cupru, iar partea cu folie de cupru este folosită în principal pentru cablare și lipire .
Scenarii de aplicație: Potrivit pentru circuite simple, cum ar fi ceasuri electronice, jucării, etc. . Procesul său de producție este simplu, iar costul este scăzut, dar funcțiile sale sunt relativ singure .

2. placă cu două straturi
Material de substrat: Cel utilizat în mod obișnuit este fr -4, care este un amestec de fibre de sticlă și rășină epoxidică . are o rezistență mecanică bună, izolare și rezistență la căldură și poate oferi suport stabil pentru placa de circuit .
Strat conductiv: adică folia de cupru, care este distribuită pe laturile superioare și inferioare ale substratului . diverse modele de circuit sunt formate prin procesul de gravare pentru transmisia curentă . Grosimea foliei de cupru poate fi selectată în funcție de cerințele . de exemplu, 1 Oz (Oz) FOLOIL AFECTABIL PENTRU LA LASE, și 1/2. Folia de cupru este potrivită pentru circuitele obișnuite .
Material izolant: PP (prepreg) este utilizat ca material izolant în mijlocul plăcii cu două straturi . Este un amestec de rășină semi-vindecată și fibre de sticlă, care poate lega ferm cele două straturi și se asigură că nu există un scurtcircuit între cele două straturi .} și nu există un scurtcircuit între cele două straturi .}
Material de protecție a suprafeței: inclusiv masca de lipit și stratul de mătase {. Masca de lipit este în general cerneală verde, roșie sau neagră, care este folosită pentru a proteja folia de cupru de oxidare și rugină și pentru a preveni lipirea să curgă în locuri nedorite în timpul lipitului, doar cu plăcuțele care expun cupru; Stratul de mătase este de obicei cerneală albă, folosit pentru imprimarea textului sau a simbolurilor, cum ar fi pozițiile componente și modelele de pe placa PCB, facilitând asamblarea și întreținerea .
Scenarii de aplicare: Procesul de producție este relativ mai simplu decât cel al plăcilor cu multe straturi. Este potrivit pentru circuite de complexitate medie, cum ar fi echipamentele audio, televizoarele etc. Componentele pot fi aranjate pe ambele părți ale plăcii, iar spațiul de cablare este relativ mai abundent decât cel al plăcilor cu un singur strat.

3. placă cu mai multe straturi
Strat de semnal: utilizat pentru plasarea componentelor și a cablurilor, este principalul strat care conectează diverse componente, inclusiv stratul superior (stratul superior), stratul de jos (strat de jos) și mai multe straturi de cablare intermediare intermediare . Designul său de cablare afectează în mod direct performanța și fiabilitatea întregului PCB .
Strat de alimentare și strat de sol: de obicei localizat în stratul de mijloc, utilizat pentru a furniza o sursă de alimentare stabilă și împământare pentru întreaga placă de circuit . De exemplu, într-o placă cu patru straturi, stratul de mijloc 1 poate servi ca „canal dedicat de la alimentare”, cum ar fi +5 V pentru alimentarea întregii borduri, sau o foaie de cupru ca „ strat sau servește ca strat de cablare pentru un alt grup de linii de semnal .
Strat izolant: fr -4 sau alte materiale izolatoare sunt utilizate pentru a separa diferitele straturi conductoare, pentru a preveni scurtcircuite și pentru a asigura independența și stabilitatea semnalelor .

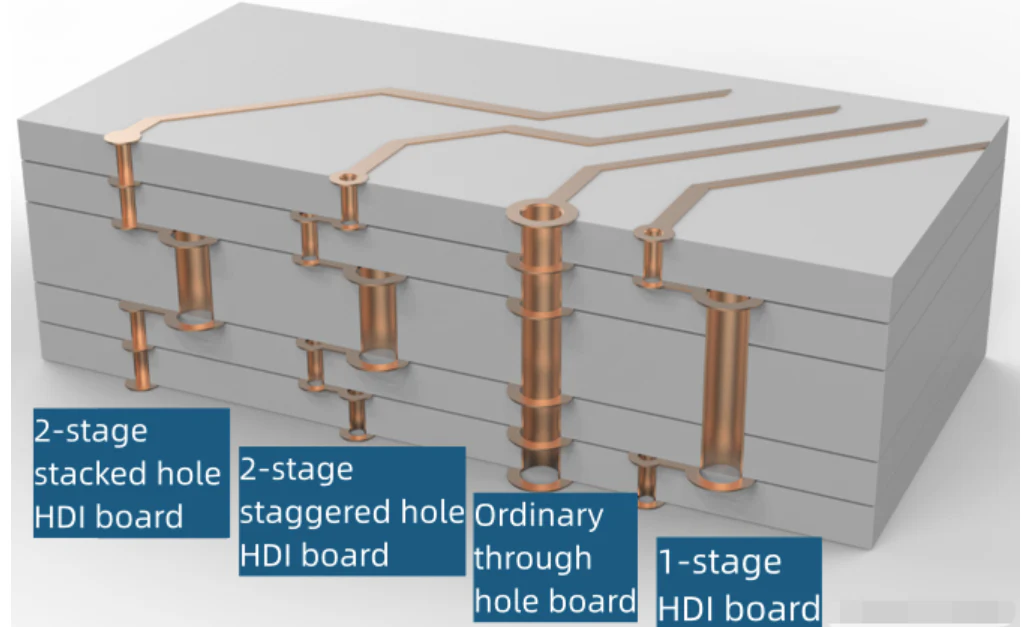

Vias: inclusiv prin găuri, găuri orbe și găuri îngropate . prin găuri rulate pe întreaga placă și sunt folosite pentru a conecta circuite de diferite straturi și pentru a monta componente tradiționale; Găurile orbe sunt utilizate pentru a conecta stratul superior și straturile interioare, de obicei pentru transmisia semnalului de înaltă frecvență, ceea ce poate reduce lungimea căii și poate face mai rapid transmisia semnalului; Găurile îngropate sunt responsabile pentru conexiunile electrice între straturile interioare . În plăci de înaltă densitate, combinația de găuri orbe și găuri îngropate poate găzdui mai multe linii, evitând totodată placa să fie prea groasă .
Stratul de tratament al suprafeței: Similar cu placa cu două straturi, are o mască de sudură și un strat de serigrafie, care îndeplinesc rolurile de protecție și identificare. În plus, unele plăci multi-straturi de înaltă calitate vor suferi, de asemenea, placare cu aur pe suprafață și alte tratamente pentru a îmbunătăți conductivitatea și rezistența la corozie.
Scenarii de aplicație: Potrivit pentru circuite complexe de înaltă densitate, de înaltă viteză și de înaltă frecvență, cum ar fi plăci de bază pentru computer, plăci de bază pentru telefonul mobil, etc. . Numărul de straturi poate fi crescut pentru a îndeplini cerințele de performanță ale circuitului .
