Diferențele dintre utilizarea unei diode pin pentru a controla tensiunea și utilizarea unei interfețe D-Sub 9- Pin pentru a controla un comutator mecanic RF

Diferențele dintre utilizarea unei diode pin pentru controlul tensiunii și utilizarea unei interfețe D-Sub 9- Pin pentru a controla un comutator mecanic RF sunt reflectate în mai multe aspecte, inclusiv principii de lucru, indicatori de performanță și aplicații practice . aici este o analiză detaliată:



1. Principii de lucru

Controlul diodei pin:
O diodă pin este un dispozitiv semiconductor cu o structură de pin . modulează transmiterea semnalelor RF schimbând conductivitatea stratului intrinsec (i) printr -o tensiune de prejudecată DC .

Bias înainte: Reduce rezistența stratului I, permițând semnale RF să treacă cu pierderi minime .

Bias invers: Extinde regiunea de epuizare, blocând semnalele RF .
Acest comutator electronic este un dispozitiv în stare solidă, obținând viteze de comutare de la nanosecunde la microsecunde, în funcție de nivelurile de tensiune .

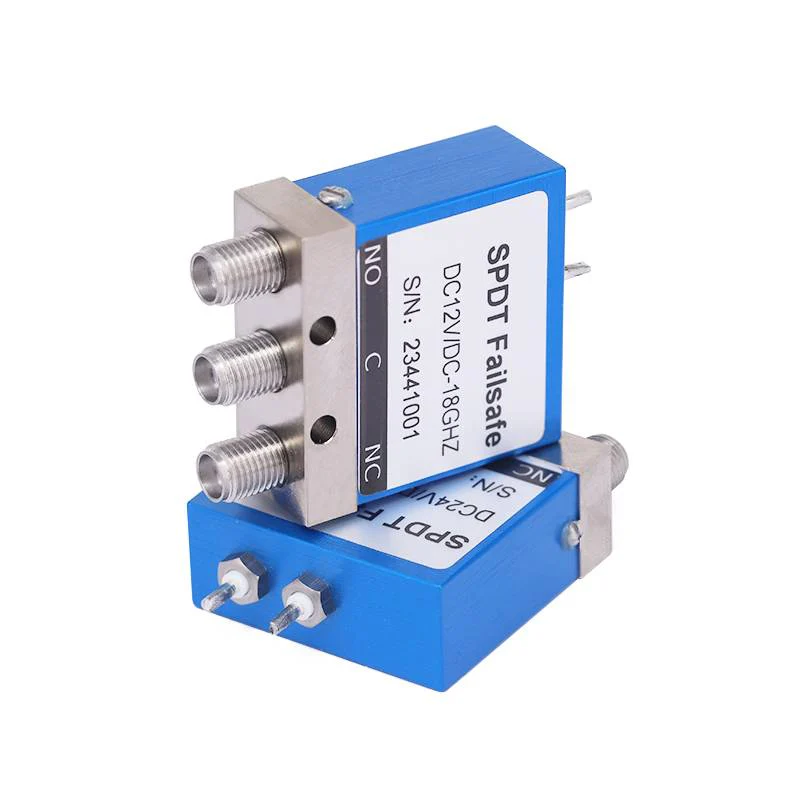

D-Sub 9- pin + comutator mecanic:
Interfața pin d-sub 9- (cum ar fi conectorul DE -9) transmite de obicei semnale digitale de control (e . g ., logica ttl) pentru a conduce comutatorul mecanic rf . (cum ar fi un releu sau un tranzistor) pentru a converti semnale logice cu putere mică în mișcare mecanică .



2. indicatori de performanță

Viteză de comutare
Diodele pinului au o viteză de comutare a nanosecundelor la microsecunde, potrivite pentru aplicații de înaltă frecvență, cum ar fi 5G și radar;
Datorită mișcării fizice, întrerupătoarele mecanice funcționează cu o viteză de milisecunde și nu sunt potrivite pentru comutarea rapidă a semnalului .

Pierderi de inserție și izolare

Pin diode: Pierderea de inserție este de obicei 0 . 5–2 dB în stat, în funcție de frecvență și părtinire . Izolarea este de 20–60 dB în prejudecată inversă, dar scade la frecvențe înalte . Nonliniaritatea diodelor pin poate genera armonice, necesitând un design atent.

D-Sub 9- pin + comutatoare mecanice: Pierderea de inserție este extrem de scăzută (0 . 1–1 . 5 dB) pe o bandă de frecvență largă . Izolarea este excelentă (60–100 dB), ceea ce este crucial pentru receptoarele de mare putere sau sensibilă. Nu există o distorsiune armonică din cauza funcționării pur mecanice.



3. Capacitatea de manipulare a puterii

Diodele de pin se pot gestiona până la kilowati de putere în aplicații pulsate (cum ar fi radar) cu un management termic adecvat, dar puterea lor cu undă continuă (CW) este limitată de auto-încălzire .
Comutatoarele mecanice funcționează bine în scenarii de undă continuă de mare putere (cum ar fi emițătorii de difuzare) cu o putere nominală de până la zeci de kilowati .



4. fiabilitate și durată de viață

Pin diode:
Nu au piese mobile, pot obține mai mult de 10^9 operații și au o rezistență puternică de vibrație .
Sunt sensibili la stresul termic, iar durata lor de viață depinde de ciclul de serviciu și de condițiile de răcire .

Comutatoare mecanice:
Durata lor de viață este limitată (10^5-10^6 operații) datorită uzurii de contact .
Sunt sensibile la șocurile și vibrațiile fizice, ceea ce le reduce fiabilitatea în medii dure .
