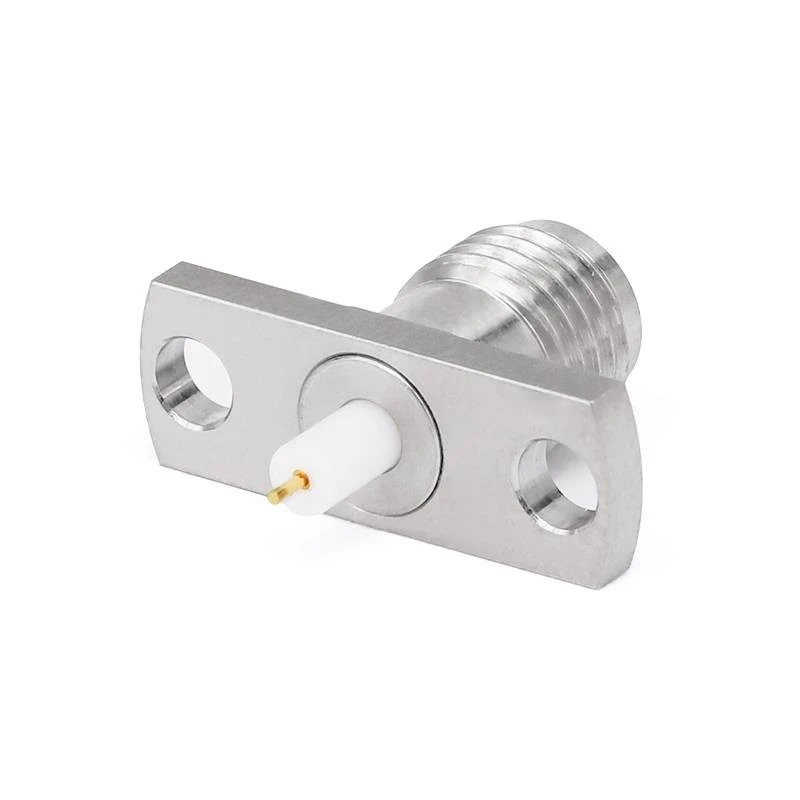

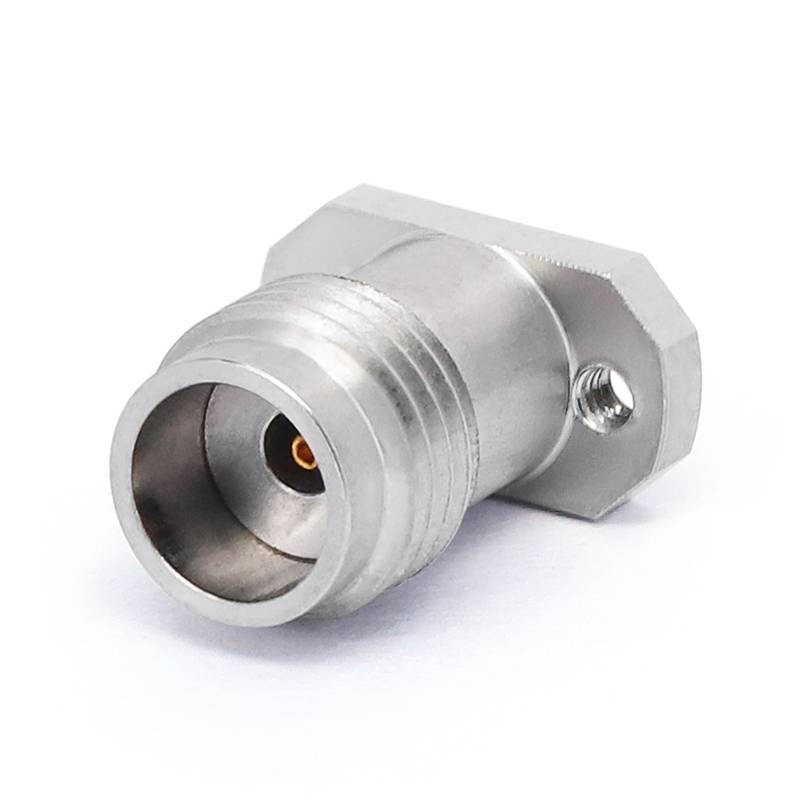

Conectori înlocuitori de câmp



Conectorii coaxiali înlocuibili cu câmp RF sunt componente cruciale ale sistemelor RF. Sunt concepute special pentru instalarea și înlocuirea la fața locului. Nu este nevoie de lipire; Pot fi fixate cu șuruburi, ceea ce simplifică procesul de întreținere. Chiar și în condiții dure, acești conectori pot menține în mod remarcabil integritatea semnalului. În circuitele RF, acestea permit înlocuirea rapidă a componentelor deteriorate. Performanța lor fiabilă asigură transmiterea stabilă a semnalelor RF, cu pierderi mici de semnal și interferențe minime. Acest design este ușor de funcționat, reducând complexitatea instalării.



În general, conectorii coaxiali înlocuitori de câmp RF îmbunătățesc flexibilitatea și fiabilitatea sistemului și reduc costurile de întreținere pe termen lung. Tipurile de porturi de conector includ diferite opțiuni, cum ar fi SMA, 2,92mm, 2,4 mm, 1,85mm, 1. 0 mm, GPO (SMP), etc., iar intervalul de frecvență se acoperă de la DC la 110GHz.

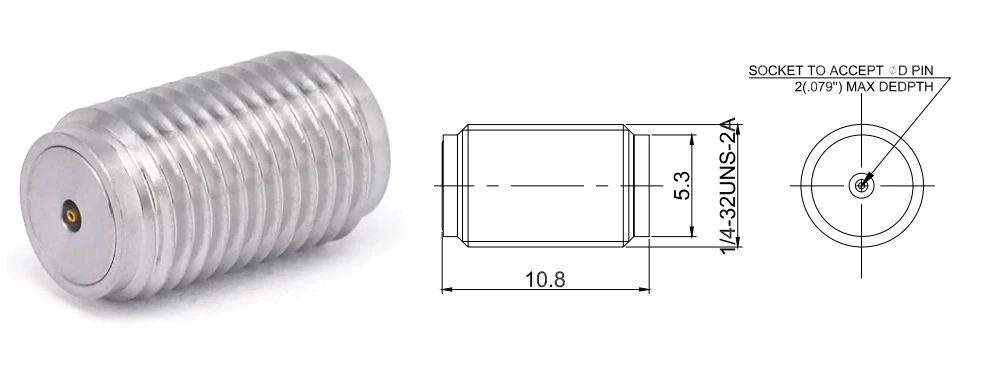

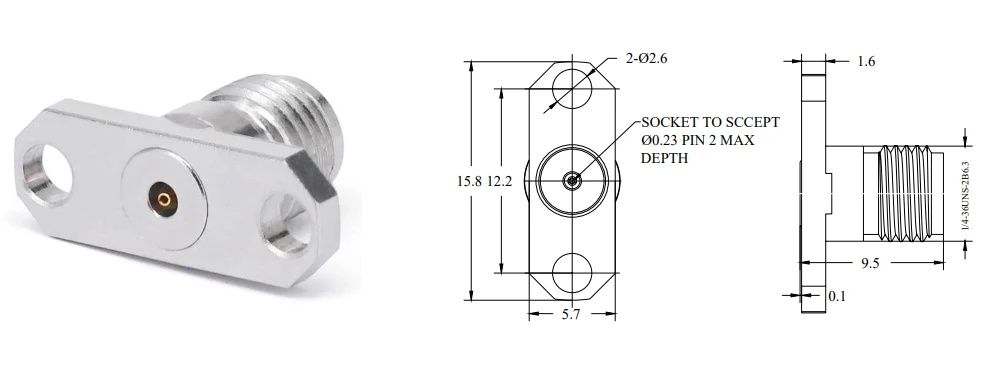

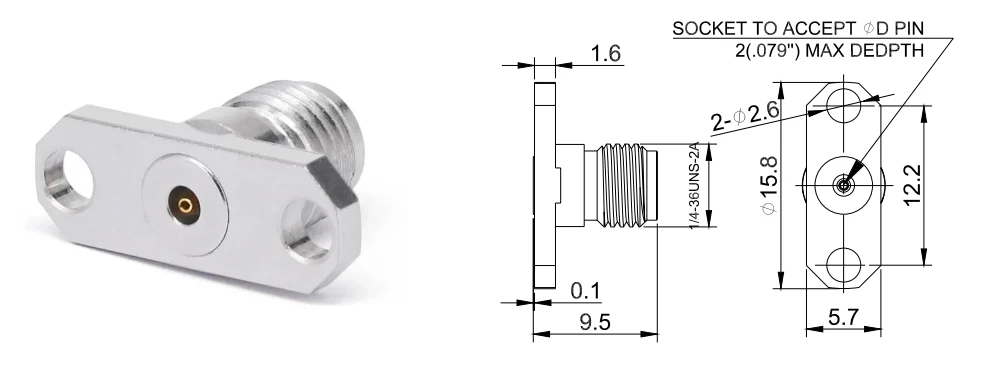

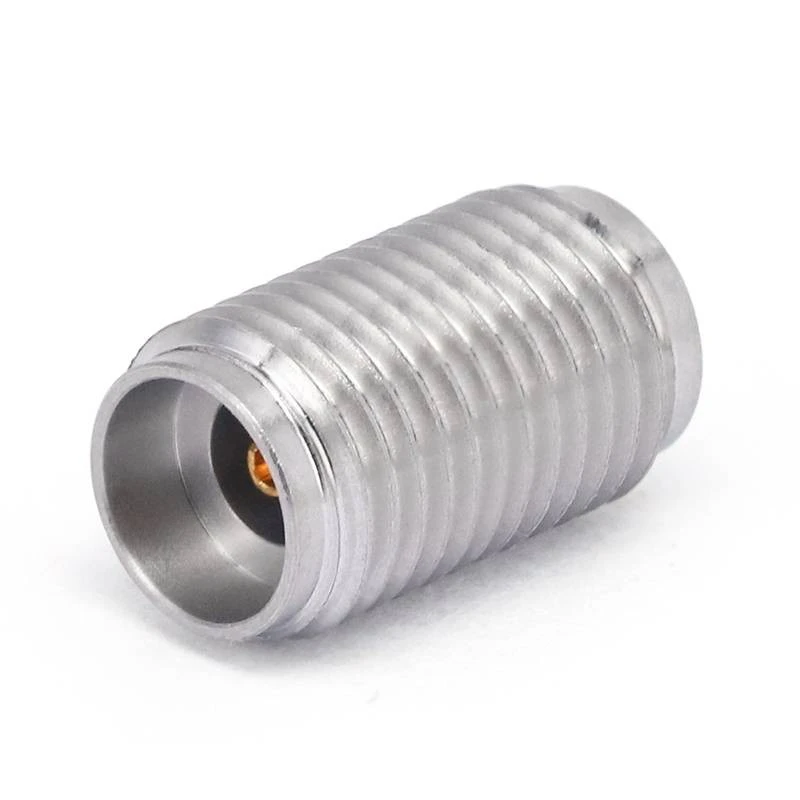

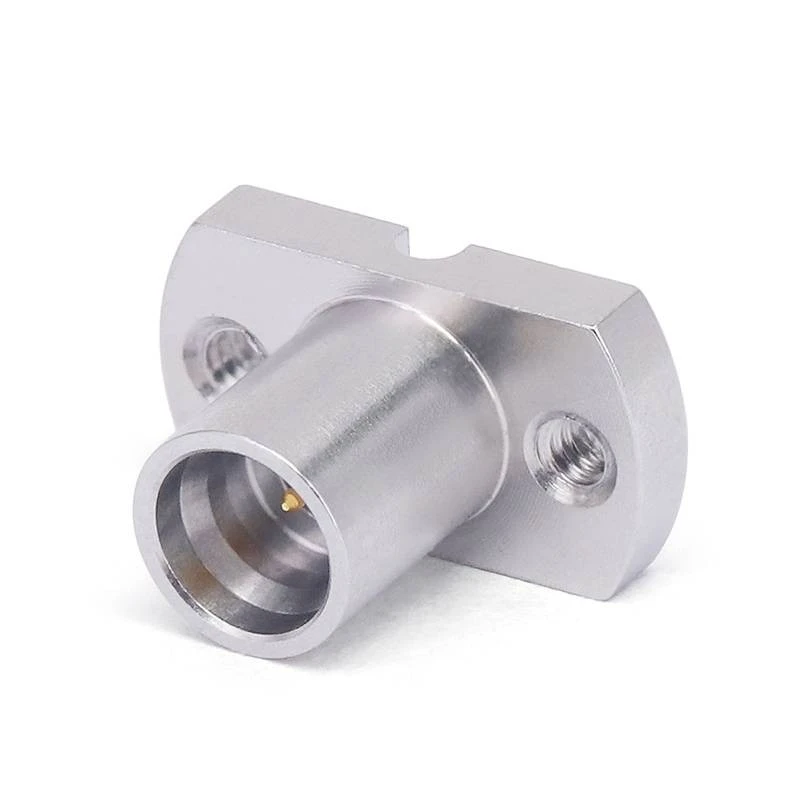

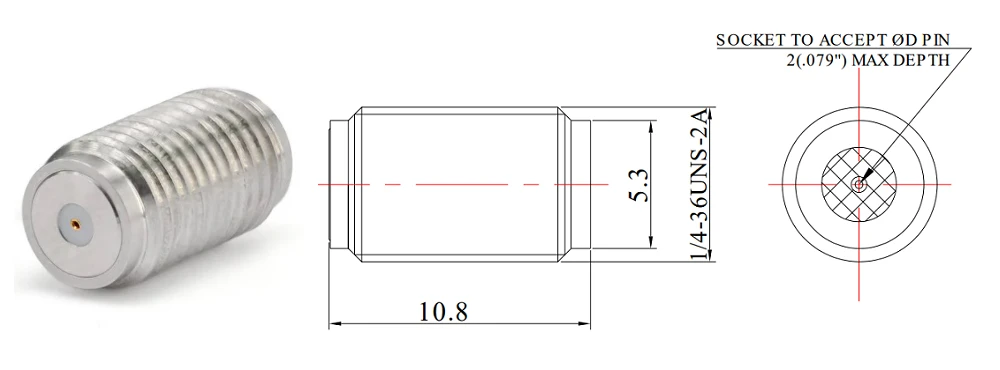

Conectorii coaxiali înlocuitori de câmp au patru tipuri de forme de corp, cum ar fi flanșă dreaptă, cu 4 găuri, tip încorporat complet filetat, flanșă cu 2 găuri. Acest conector are un corp din oțel inoxidabil și asigură o performanță excelentă cu microunde, cu pierderi scăzute de inserție și VSWR de 1,25. Acest conector este fabricat precis în industrii RF precum Military & Space.





Conectorii coaxiali înlocuibili cu câmp RF sunt folosiți pentru a conecta circuitele RF ale antenelor, modulelor RF, filtrelor, dispozitivelor de navigație, sistemelor radar, etc. Acestea pot face față condițiilor meteorologice dure și medii electromagnetice complexe. Acești conectori trebuie să aibă o rezistență bună la vreme și capacități anti-interferență pentru a asigura transmiterea stabilă a semnalelor.









Configurație
Tip conector	SMA/2.92mm/2.4mm/1.85mm/GPO
Impedanță conector	50 ohmi
Polaritate conector	Standard

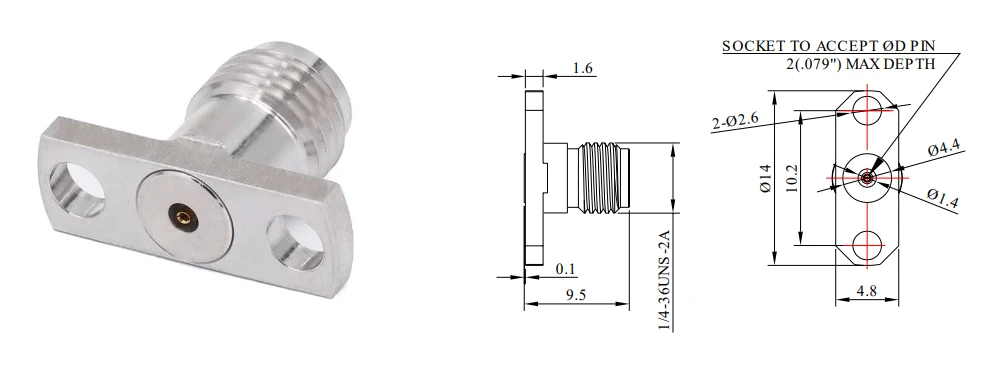

Metoda de montare a conectorului	Flanșă dreaptă/ 2 găuri/ 4 găuri
Metoda atașamentului	Contact
Informații despre materiale
Contact central	Cube auriu placat
Contact exterior	Oţel inoxidabil
Corp	Oţel inoxidabil
Dielectric	PEI/PTFE
Date de mediu
Interval de temperatură	-55 grad la gradul +165
2011/65/UE (ROHS)	Conform

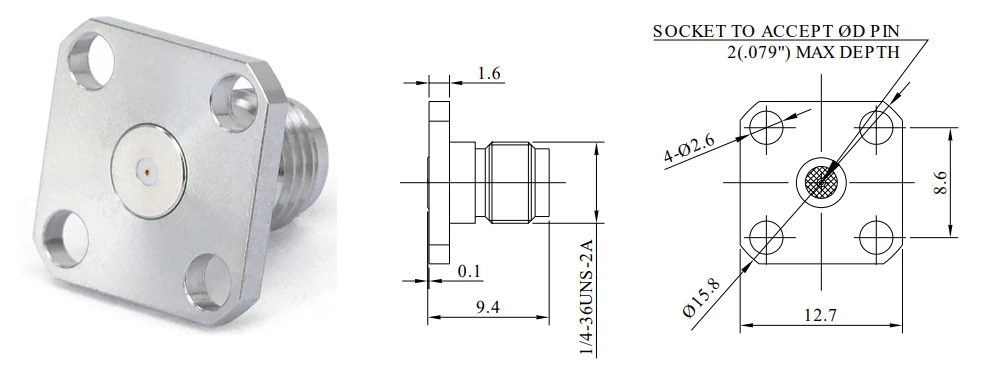

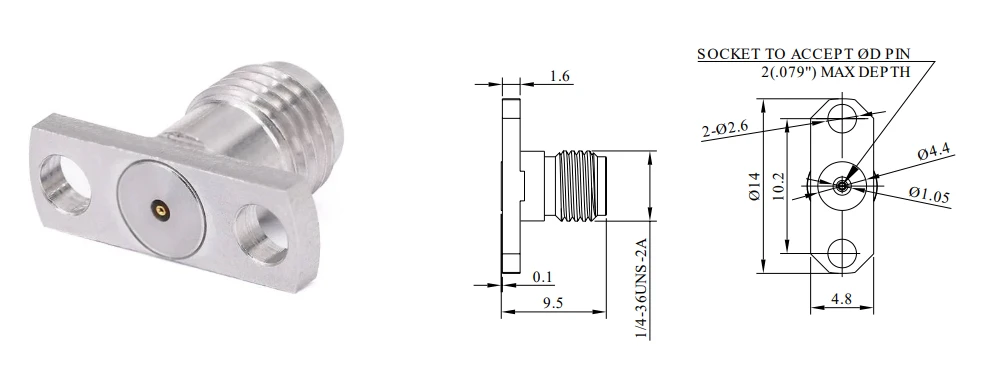

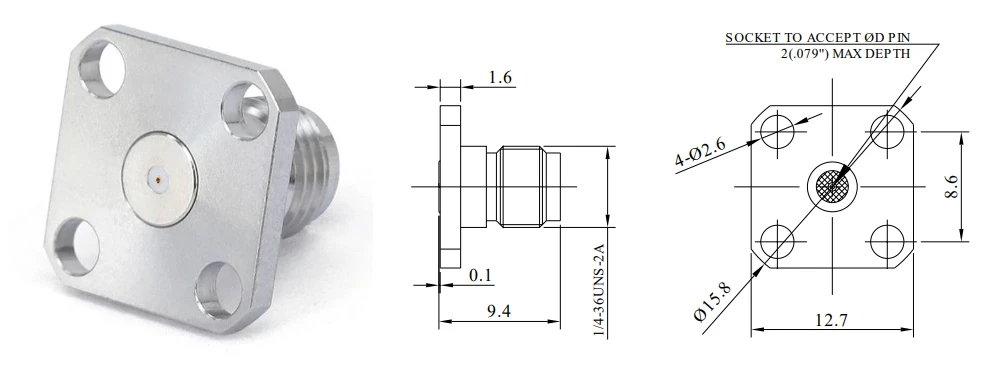

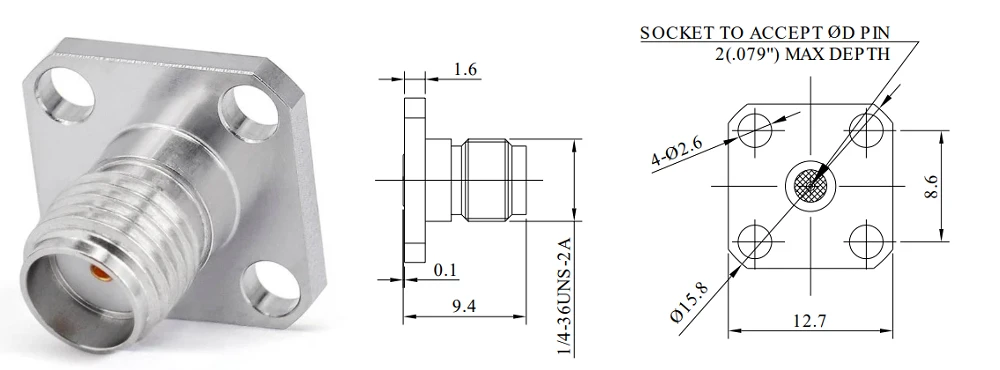

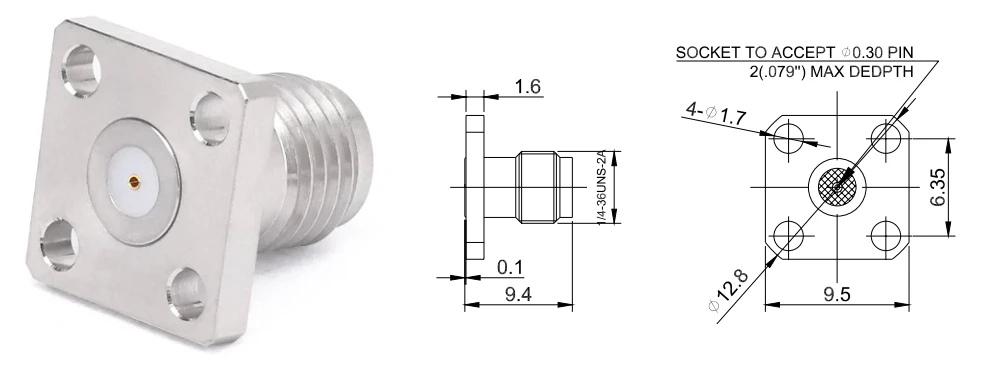

Conectori înlocuitori de câmp SMA

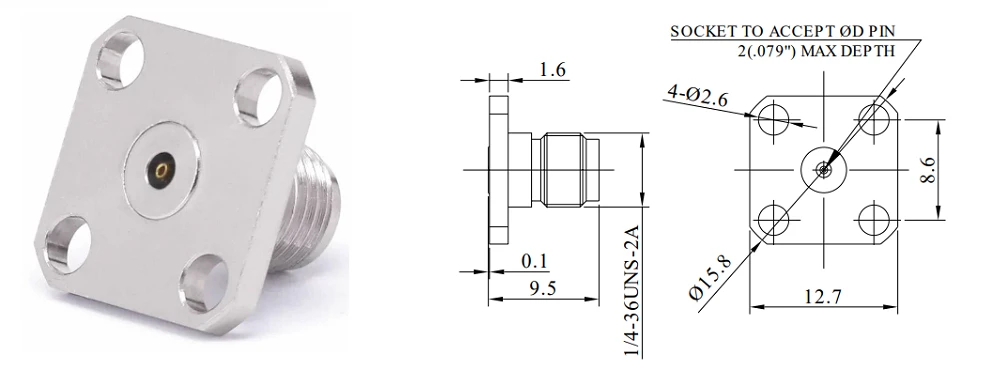

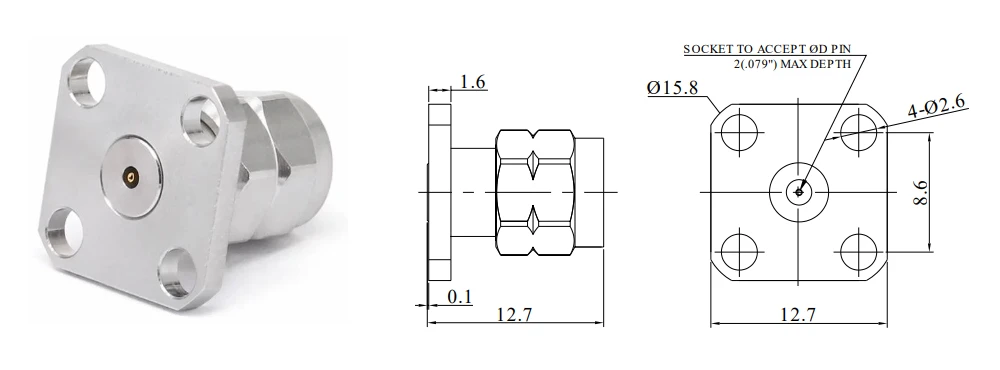

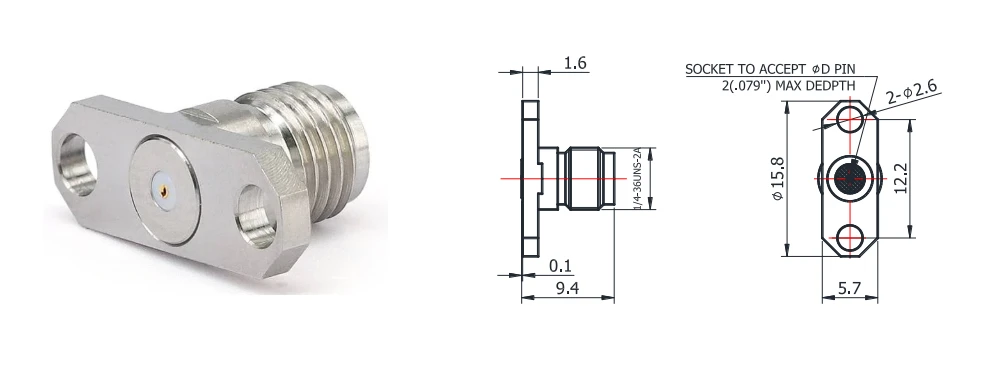

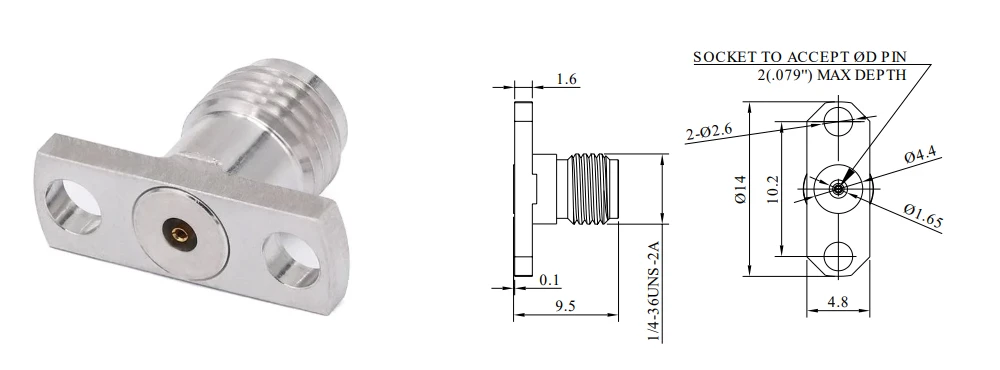

Conectori înlocuitori de câmp de 2,92 mm

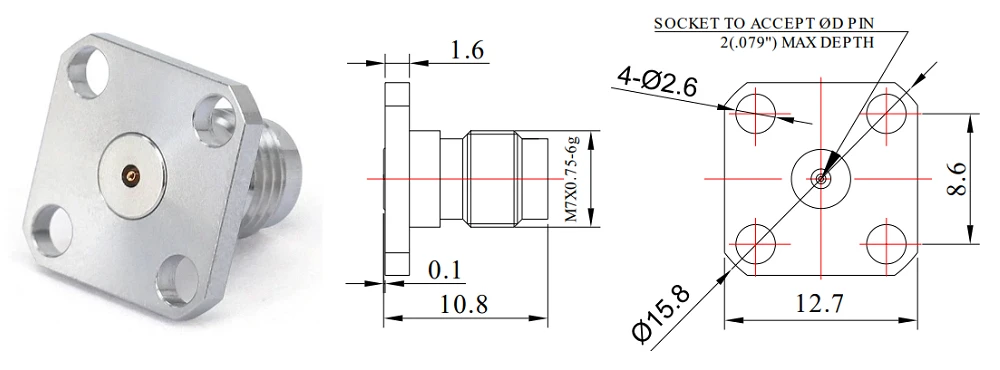

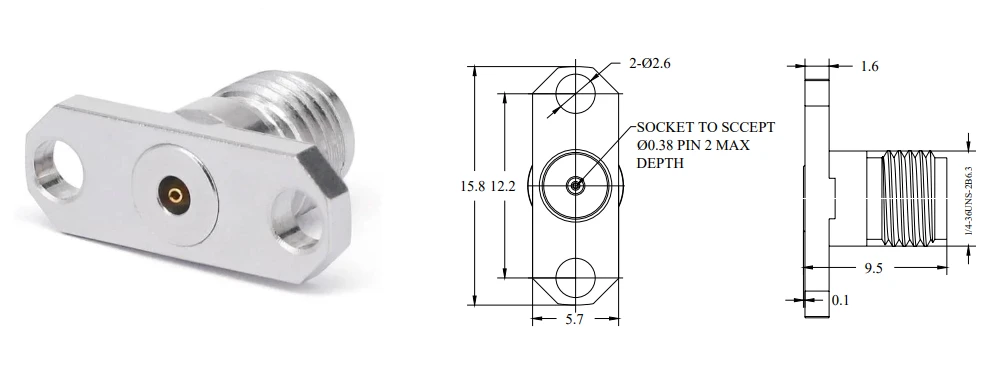

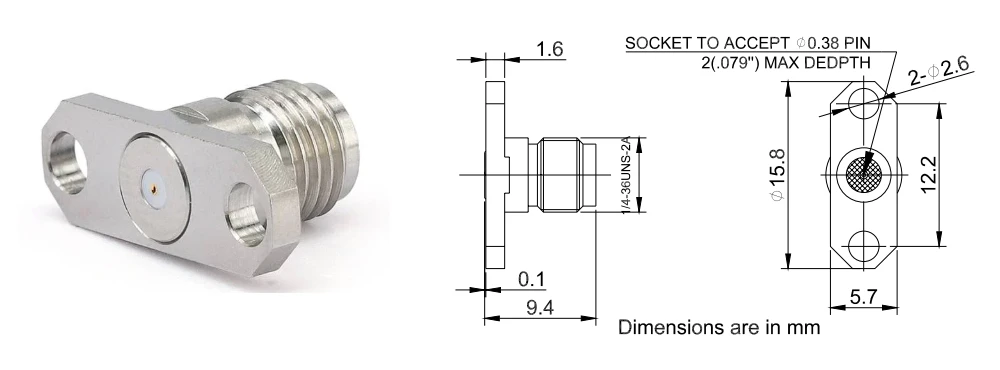

Conectori înlocuitori de câmp de 2,92 mm

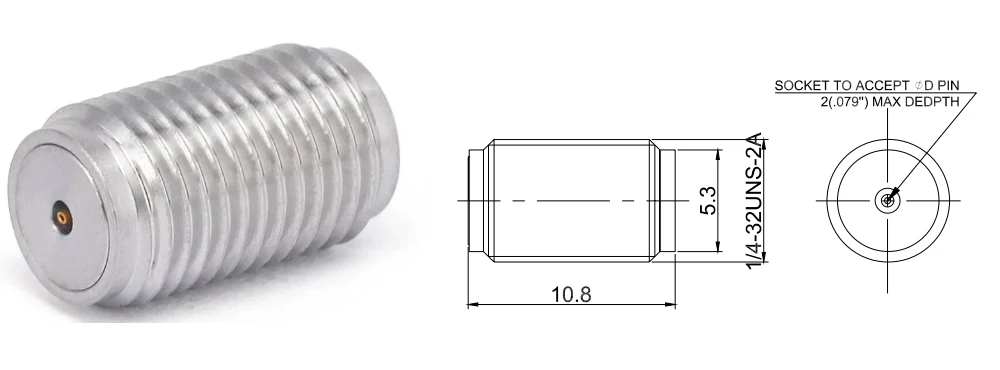

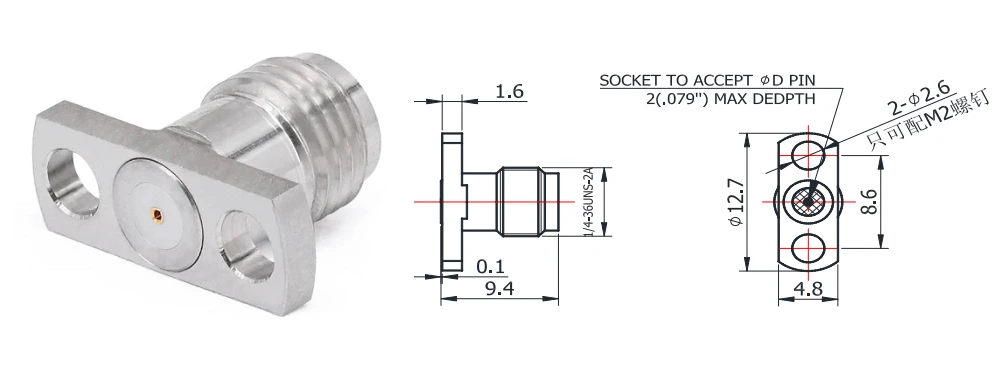

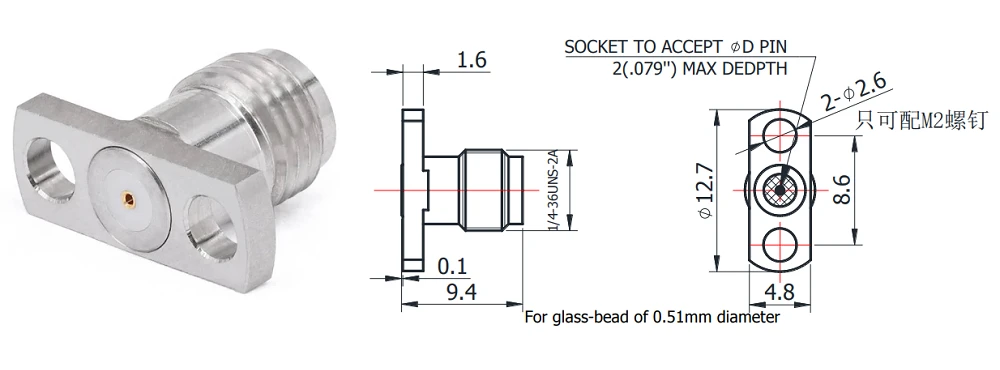

Conectori înlocuitori de câmp de 2,92 mm

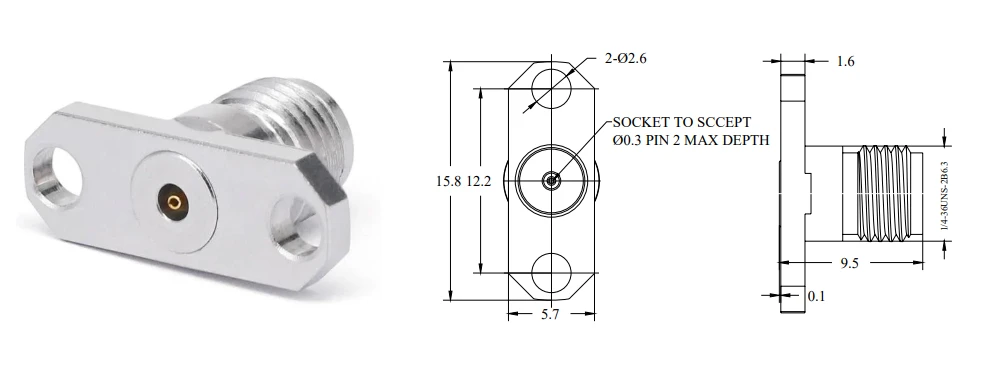

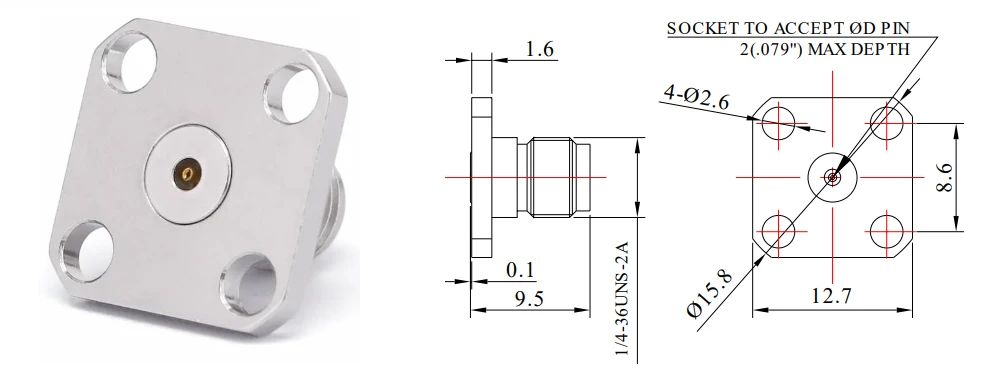

Conectori înlocuitori de câmp de 2,4 mm

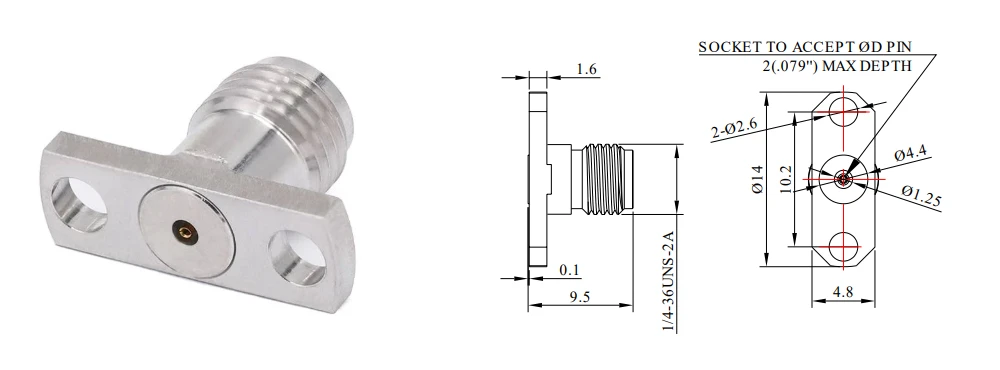

Conectori înlocuitori de câmp de 1,85 mm
