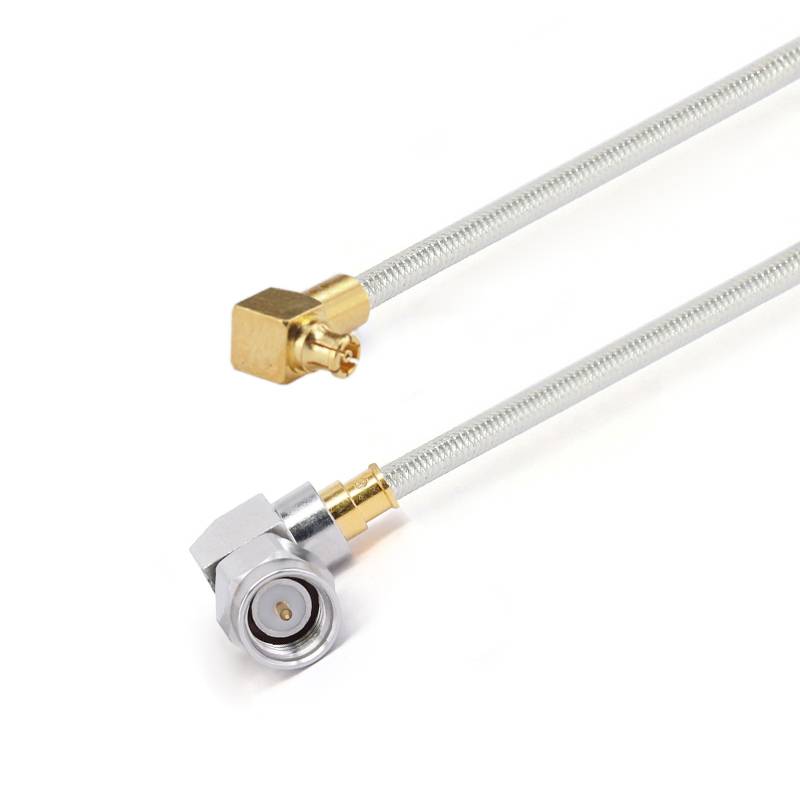

Ansambluri de cablu formate manual
Ansambluri de cablu formate de mână Coax semi-flexibil este un ansamblu de cablu coaxial semi-flexibil de înaltă performanță, care joacă un rol crucial în mai multe domenii . Acest produs este elaborat de o echipă profesională . cu proiectarea excelentă și performanța fiabilă, acesta satisface nevoile de numeroase industrii ., deoarece satisface nevoile de numeroase industrii ., există diverse specifice de cablu disponibile, precum 047 " 086 ", și 141" .
Descriere
Ansambluri de cablu formate de mână Coax semi-flexibil este un ansamblu de cablu coaxial semi-flexibil de înaltă performanță, care joacă un rol crucial în mai multe domenii . Acest produs este elaborat de o echipă profesională . cu proiectarea excelentă și performanța fiabilă, acesta satisface nevoile de numeroase industrii ., deoarece satisface nevoile de numeroase industrii ., există diverse specifice de cablu disponibile, precum 047 " 086 ", și 141" .

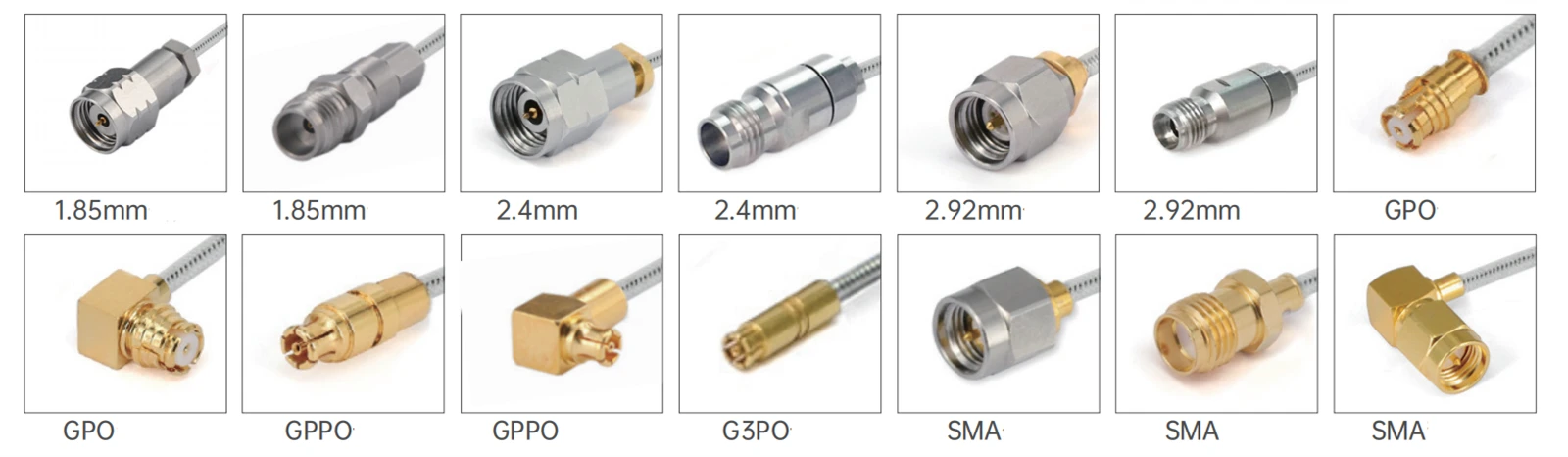

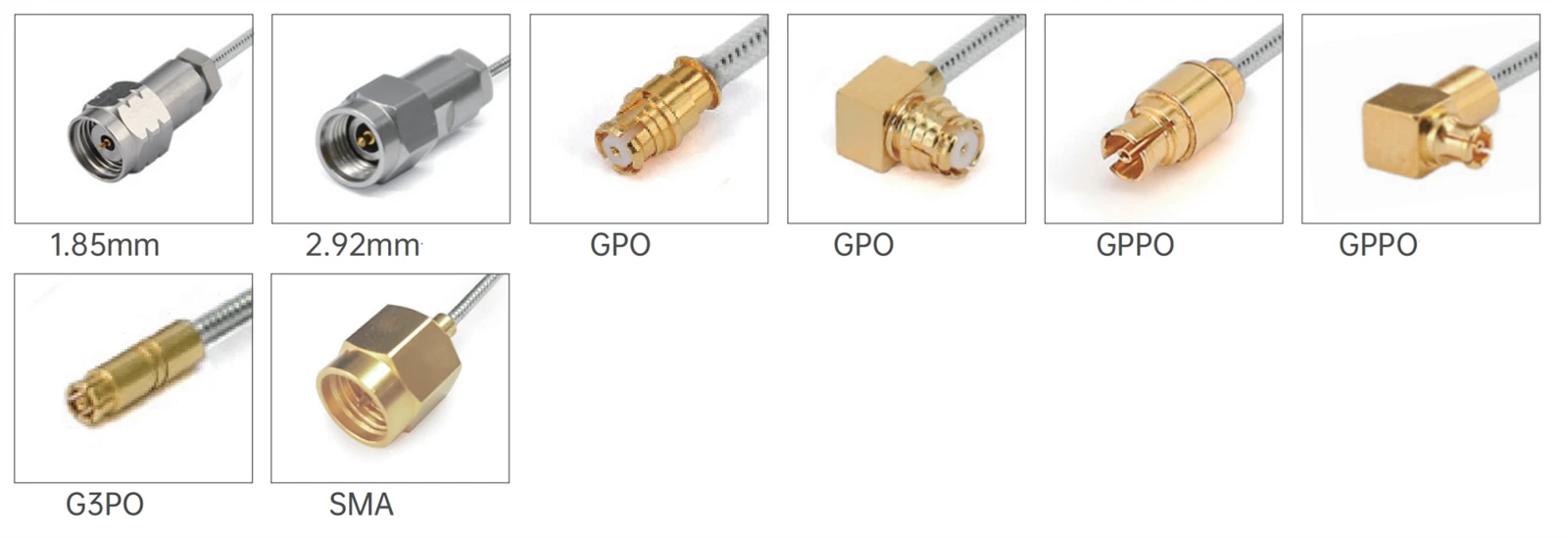

În plus, produsul oferă mai multe opțiuni în ceea ce privește tipurile de conector, impedanță, polaritate, metode de montare, materiale de contact și carcasă . Tipurile de conector includ 1 . 85mm, 2 . 4mm, 2 . 92mm, SMA, G3PO, GPPO, MMXP, etc. Impedanța este de 50 ohmi, iar polaritatea este standard. Există metode de montare diverse, iar contactele și carcasele sunt confecționate din materiale precum aramă placate cu aur, beriliu de cupru placat cu aur și oțel inoxidabil pasivat pentru a asigura o bună rezistență electrică și o rezistență la coroziune.
Introducerea produsului
Există serii precum FR701 și FR702/Gut -047- Seria 047 "și seria FR711 și FR712/Gut -085- Forma 086" seria . Produsele din diferite serii variază în dimensiunile structurale și performanța electrică . de exemplu, de exemplu, în ceea ce privește dimensiunile structurale și performanța electrică a FR701 & 9}} de exemplu, de exemplu, în ceea ce privește diametrul dreptului de portor al FR701 & 9}}}, de exemplu FR702/Gut -047- Formularul 047 "Seria este 0 . 29 ± 0 . 0127mm, în timp ce seria FR711 și FR712/Gut -085- Forma 086" este 0 . 51 ± 0,0127mm. Atenuarea corespunzătoare și datele de putere sunt furnizate pentru frecvențe diferite. Există, de asemenea, mai multe modele comune și indicatori tehnici disponibili pentru a îndeplini cerințele diferitelor scenarii de aplicații.
În ceea ce privește performanța electrică, conductorul central este oțel îmbrăcat în cupru placat cu argint, combinat cu un izolator PTFE solid și un conductor exterior cu fir de cupru conservat . are o capacitate scăzută (95,1pf/m), viteză de propagare ridicată (70%) și o eficiență excelentă de protecție (excelentă eficiență de protecție (excelentă (eficiență excelentă de protecție (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Aplicația produsului
Datorită caracteristicilor sale de a fi îndoit și de a avea performanțe electrice excelente, acesta este utilizat pe scară largă în câmpuri precum comunicarea, dispozitivele electronice și testarea și măsurarea . În scenarii precum pe - detectarea site -ului rețelelor de comunicare și deplasarea de probleme a echipamentelor industriale, se pot folosi și se utilizează cabluri de conectare temporare ., acestea sunt ușor de transportat și de operare { Link -uri de testare între diferite dispozitive, permițând finalizarea eficientă a lucrărilor de detectare .
Note importante
1. Pentru ansambluri de cablu cu lungime personalizată, vă rugăm să nu uitați să lăsați informațiile de lungime pe pagina de checkout;
2. Toate ansamblurile de cablu pot fi furnizate cu perechi sau grupuri potrivite în fază; Dacă aveți nevoie ca cablurile să fie potrivite în fază, vă rugăm să ne trimiteți e -mail la noi: sales@flexirf.com
Date de specificații ale produsului
|
Configurație |
|
|
Conector 1 tip |
1.85mm/2.4mm/2,92mm/SMA/G3PO/GPPO |
|
Conector 1 Impedanță |
50 ohmi |
|
Conector 1 polaritate |
Standard |
|
Conector 2 Tip |
1.85mm/2.4mm/2.92mm/SMA/G3PO/GPPO/ |
|
Conector 2 Impedanță |
50 ohmi |
|
Conector 2 Polaritate |
Standard |
|
Metoda de montare a conectorului |
Nici unul |
|
Stilul corpului conector |
Unghi drept și drept |
|
Informații despre materiale |
|
|
Contact central |
Placat cu aur din alamă, placat cu aur de cupru pentru beriliu |
|
Contact exterior |
Placat din auriu din alamă, placat cu aur cu beriliu, oțel inoxidabil pasiv |
|
Corp |
Placat din aur, aur de cupru de beriliu, oțel inoxidabil pasiv |
|
Dielectric |
PEI/PTFE |
|
Date de mediu |
|
|
Interval de temperatură |
-40 grad la gradul +165 |
|
2011/65/UE (ROHS) |
Conform |
|
Specificații prin cablu |
|
|
Conductor de centru |
Copperweld placat cu argint |
|
Dielectrica |
PTFE solid |
|
Sacou |
Niciunul sau fep |
|
Capacitate (PF/M) |
95.1 |
|
Viteza de propagare (%) |
70 |
|
Eficiența de protecție |
<-100dB @ 1GHz |
|
Manipularea puterii |
10Watt @ 18GHz la nivelul mării, vswr1.0 |
Tip de produs
| FR701 și FR702/Gut -047- Form 047 "Asamblare de cablu din serie | ||||
 |
Structura materialului materialului (mm) |
|||
|
1 |
Conductor interior |
Oțel îmbrăcat în cupru placat cu argint |
0.29±0.0127 |
|
|
2 |
Izolator |
PTFE solid |
0.94±0.0254 |
|
|
3 |
Conductor exterior |
Sârmă de cupru conservată |
1.19±0.05 |
|
|
4 |
Sacou |
Fep |
1.6±0.13 |
|
| Atenuare, putere (condiție de testare la 20 de grade la nivelul mării) | |||||
|
Frecvență (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Atenuare (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Putere (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Modele comune și indicatori tehnici
|
|||||
|
Imagine |
Sku |
Conector 1 |
Conector 2 |
Freqență |
Pierdere de întoarcere/vswr |
|
|
Fr 701-292 ff1g3pf-xxx |
Femeie de 2,92 mm cu 2 găuri |
G3PO (SMPS) Femeie |
Dc -40 ghz |
12dB |
|
|
Fr 701-292 mg3pf-xxx |
2,92 mm bărbat |
G3PO (SMPS) Femeie |
Dc -40 ghz |
12dB |
|
|
Fr 701-292 fg3pf-xxx |
2,92 mm femeie |
G3PO (SMPS) Femeie |
Dc -40 ghz |
12dB |
|
|
Fr 701-185 mg3pf-xxx |
1,85 mm bărbat |
G3PO (SMPS) Femeie |
Dc -67 ghz |
10dB |
|
|
Fr 701-185 fg3pf-xxx |
Femeie de 1,85 mm |
G3PO (SMPS) Femeie |
Dc -67 ghz |
10dB |
| FR711 și FR712/Gut -085- Formularul 086 "Asamblare de cablu din serie | ||||
 |
Diametrul materialului structurii (mm) |
|||
|
1 |
Conductor interior |
Stee îmbrăcat în cupru argintiu |
0.51±0.0127 |
|
|
2 |
Izolator |
PTFE solid |
1.69±0.0254 |
|
|
3 |
Conductor exterior |
Sârmă de cupru conservată |
2.2±0.05 |
|
|
4 |
Sacou |
Fep |
2.54 |
|
| Atenuare, putere (condiție de testare la 20 de grade la nivelul mării) | |||||
|
Frecvență (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Atenuare (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Putere (W) |
253 |
157 |
69 |
47 |
33 |
| Modele comune și indicatori tehnici |
 |
|
FR712/Gut -085- Form-fep (cu geacă FEP) |
|||||
|
Imagine |
Sku |
Conector 1 |
Conector 2 |
Freqență |
Pierdere de întoarcere/vswr |
|
|
Fr 712- smmmmm-xxx |
SMA Masculin |
SMA Masculin |
Dc -26.5 ghz |
1.35 |
|
|

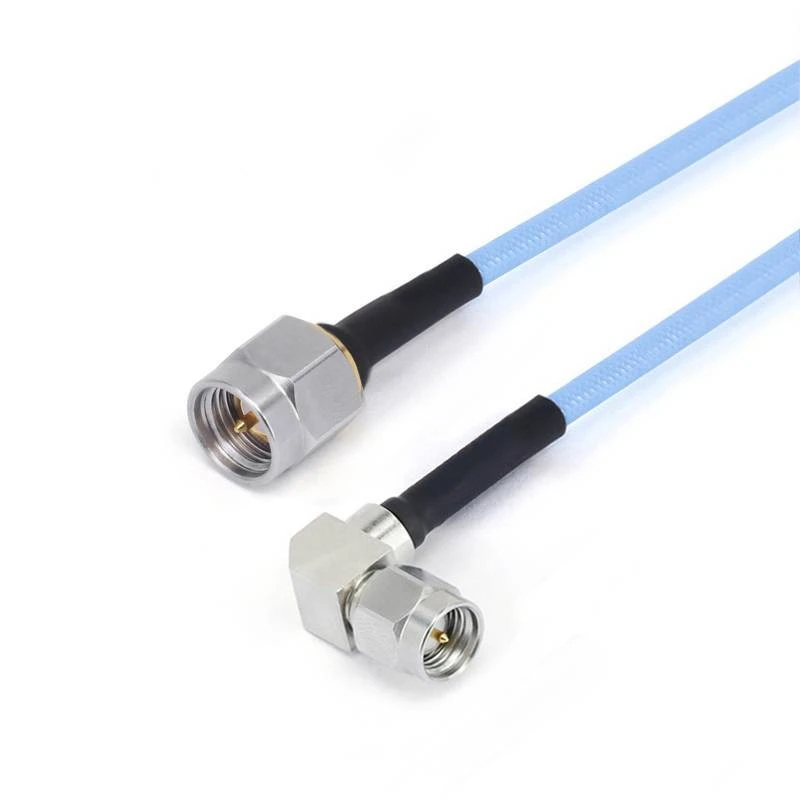

FR 12- SMMSMWM-XXX -18 g |
SMA Masculin |
SMA Masculin cu unghi drept |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smwmsmwm-xxx -18 g |
SMA Masculin cu unghi drept |
SMA Masculin cu unghi drept |
Dc -18 ghz |
1.40 |
|
|
Fr 712- smmgpf-xxx |
SMA Masculin |
GPO (SMP) Femeie |
Dc -26.5 ghz |
1.35 |
|
|
FR 712- smmgpwf-xxx |
SMA Masculin |
Femeie GPO (SMP) cu unghi drept |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712- smmgppf-xxx |
SMA Masculin |
Femeie GPPO (mini-SMP) |
Dc -26.5 ghz |
1.35 |
|
|
Fr 712- smmgppwf-xxx |
SMA Masculin |
Femeie GPPO (mini-SMP) cu unghi drept |
Dc -26.5 ghz |
1.40 |
|
|

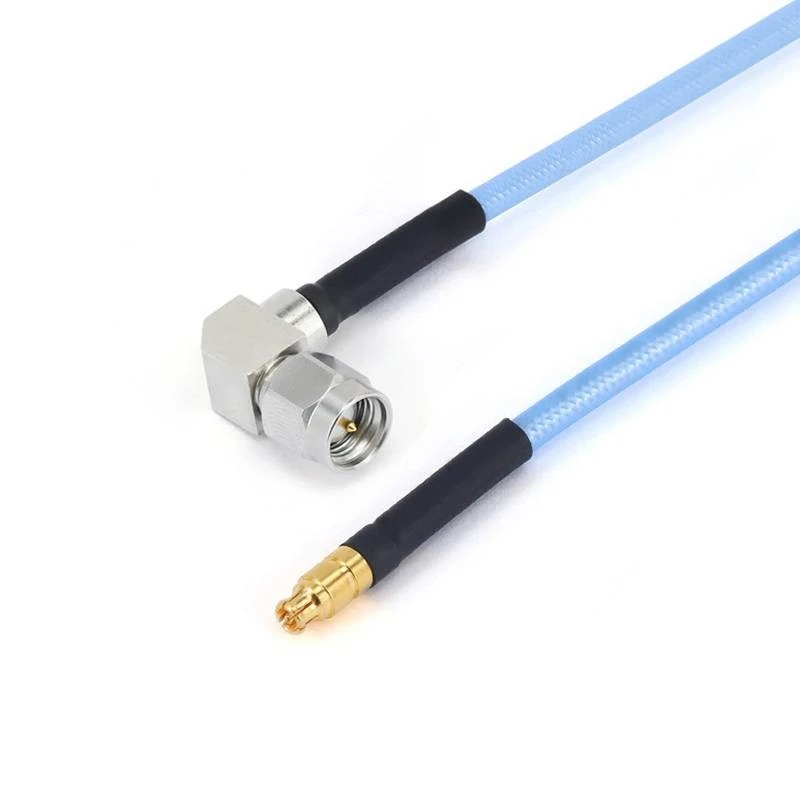

Fr 712- smwmgppf-xxx -18 g |
SMA Masculin cu unghi drept |
Femeie GPPO (mini-SMP) |
Dc -18 ghz |
15dB |
|
|

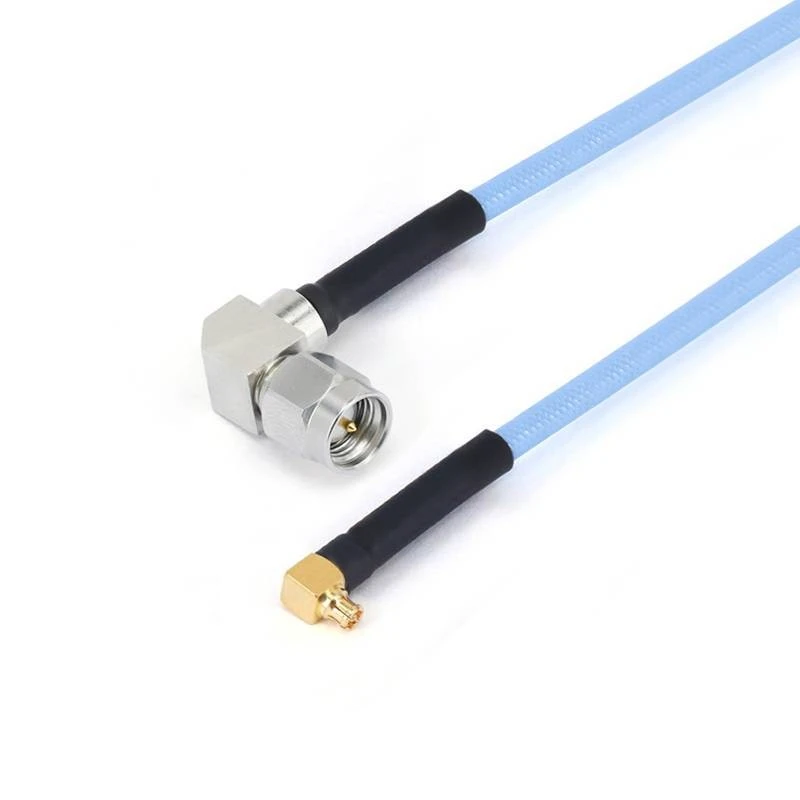

Fr 712- smwmgppwf-xxx -18 g |
SMA Masculin cu unghi drept |
Femeie GPPO (mini-SMP) cu unghi drept |
Dc -18 ghz |
15dB |
|
|
Fr 712- smfgpf-xxx |
Feminin sma |
GPO (SMP) Femeie |
Dc -18 ghz |
1.35 |
|
|
FR 712- SMFFGPF-XXX |
Femeie SMA cu flanșă de 4 găuri |
GPO (SMP) Femeie |
Dc -18 ghz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
Feminin sma |
Femeie GPPO (mini-SMP) |
Dc -26.5 ghz |
1.40 |
|
|
FR 712- SMFFGPPF-XXX |
Femeie SMA cu flanșă de 4 găuri |
Femeie GPPO (mini-SMP) |
Dc -26.5 ghz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2,92 mm bărbat |
2,92 mm bărbat |
Dc - 40 ghz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2,92 mm bărbat |
GPO (SMP) Femeie |
Dc - 40 ghz |
10dB |
|
|
Fr 712-292 mgpwf-xxx |
2,92 mm bărbat |
Femeie GPO (SMP) cu unghi drept |
Dc - 40 ghz |
10dB |
|
|
Fr 712-292 fgpf-xxx |
2,92 mm femeie |
GPO (SMP) Femeie |
Dc - 40 ghz |
10dB |
|
|
Fr 712-292 ffgpf-xxx |
Femeie de 2,92 mm cu flanșă de 4 găuri |
GPO (SMP) Femeie |
Dc - 40 ghz |
10dB |
|
|
Fr 712-292 mgppf-xxx |
2,92 mm bărbat |
Femeie GPPO (mini-SMP) |
Dc - 40 ghz |
14dB |
|
|
Fr 712-292 mgppwf-xxx |
2,92 mm bărbat |
Femeie GPPO (mini-SMP) cu unghi drept |
Dc - 40 ghz |
14dB |
|
|
Fr 712-292 fgppf-xxx |
2,92 mm femeie |
Femeie GPPO (mini-SMP) |
Dc - 40 ghz |
14dB |
|
|
Fr 712-292 ffgppf-xxx |
Femeie de 2,92 mm cu flanșă de 4 găuri |
Femeie GPPO (mini-SMP) |
Dc - 40 ghz |
14dB |
|
|
Fr 712-292 mg3pf-xxx |
2,92 mm bărbat |
G3PO (SMPS) Femeie |
Dc - 40 ghz |
12dB |
|
|
Fr 712-292 fg3pf-xxx |
2,92 mm femeie |
G3PO (SMPS) Femeie |
Dc - 40 ghz |
12dB |
|
|
Fr 712-292 ffg3pf-xxx |
Femeie de 2,92 mm cu flanșă de 4 găuri |
G3PO (SMPS) Femeie |
Dc - 40 ghz |
12dB |
|
|
Fr 712-185 mg3pf-xxx |
1,85 mm bărbat |
G3PO (SMPS) Femeie |
Dc - 67 ghz |
10dB |
|
|
Fr 712-185 fg3pf-xxx |
Femeie de 1,85 mm |
G3PO (SMPS) Femeie |
Dc - 67 ghz |
10dB |
|
|
Fr 712-185 ffg3pf-xxx |
Femeie de 1,85 mm cu flanșă de 4 găuri |
G3PO (SMPS) Femeie |
Dc - 67 ghz |
10dB |
|
FR711/Gut -085- formular (fără sacou FEP) |
|||||
|
Imagine |
Sku |
Conector 1 |
Conector 2 |
Freqență |
Pierdere de întoarcere/vswr |
|
|
Fr 711- smmmmm-xxx |
SMA Masculin |
SMA Masculin |
Dc -26.5 ghz |
1.35 |
 |
FR 11- SMMSMWM-XXX -18 g |
SMA Masculin |
SMA Masculin cu unghi drept |
Dc -18 ghz |
1.35 |
|
|
Fr 711- smwmsmwm-xxx -18 g |
SMA Masculin cu unghi drept |
SMA Masculin cu unghi drept |
Dc -18 ghz |
1.40 |
|
|
Fr 711- smwmgppwf-xxx -18 g |
SMA Masculin cu unghi drept |
Femeie GPPO (mini-SMP) cu unghi drept |
Dc -18 ghz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2,92 mm bărbat |
MMPX Masculin |
Dc -40 ghz |
14dB |
|
|
R 711-292 mmmpxf-xxx |
2,92 mm bărbat |
Femeie MMPX |
Dc -40 ghz |
14dB |
|
|
Fr 711-24 mmmpxm-xxx |
Masculin de 2,4 mm |
MMPX Masculin |
Dc -50 ghz |
12dB |
|
|
Fr 711-24 mmmpxf-xxx |
Masculin de 2,4 mm |
Femeie MMPX |
Dc -50 ghz |
12dB |
|
|
Fr 711-185 mmmpxm-xxx |
1,85 mm bărbat |
MMPX Masculin |
Dc -67 ghz |
10dB |
|
|
Fr 711-185 mmmpxf-xxx |
1,85 mm bărbat |
Femeie MMPX |
Dc -67 ghz |
10dB |
|
|
Fr 711-185 mg3pf-xxx |
1,85 mm bărbat |
G3PO (SMPS) Femeie |
Dc -67 ghz |
10dB |
|
|
Fr 711-185 fg3pf-xxx |
Femeie de 1,85 mm |
G3PO (SMPS) Femeie |
Dc -67 ghz |
10dB |
|
|
Fr 711-185 ffg3pf-xxx |
Femeie de 1,85 mm cu flanșă de 4 găuri |
G3PO (SMPS) Femeie |
Dc -67 ghz |
10dB |
